Problemstellung

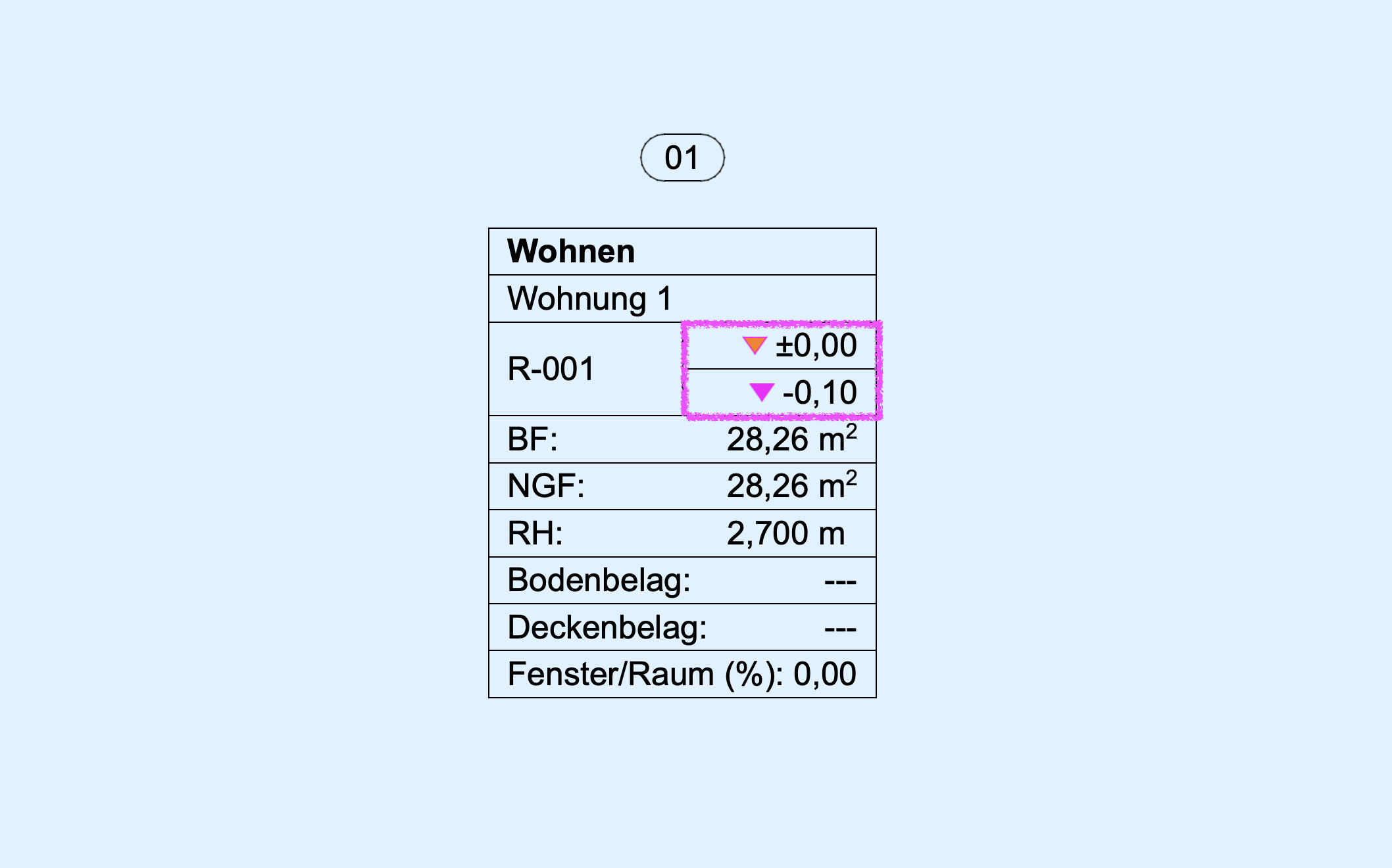

Im Raumstempel sind die Höhenkoten aktiviert. Die Höhenkote für den Fertigfußboden ist standardmäßig in der Farbe Weiß dargestellt und die Höhenkote für den Rohfußboden in der Farbe Schwarz. Allerdings werden die Höhenkoten im Raumstempel mit anderen Farben dargestellt und lassen sich nicht mehr umstellen.
Troubleshooting
Farben im Stifteset prüfen
- Optionen > Element-Attribute > Stifte & Farben (Modell)...
Standardmäßig greift für die weiße Höhenkote von OK FFB die Schraffur Nur Hintergrund-Stift, Index-Nummer 65, mit der Stiftnummer 1 als Vordergrundstift und der Stiftnummer 19 für den Hintergrundstift aus dem aktiven Stifte-Set.
Standardmäßig greift für die schwarze Höhenkote von OK RD die Schraffur Nur Vordergrund-Stift, Index-Nummer 64, mit der Stiftnummer 2 als Vordergrundstift und der Stiftnummer 19 für den Hintergrundstift aus dem aktiven Stifte-Set.

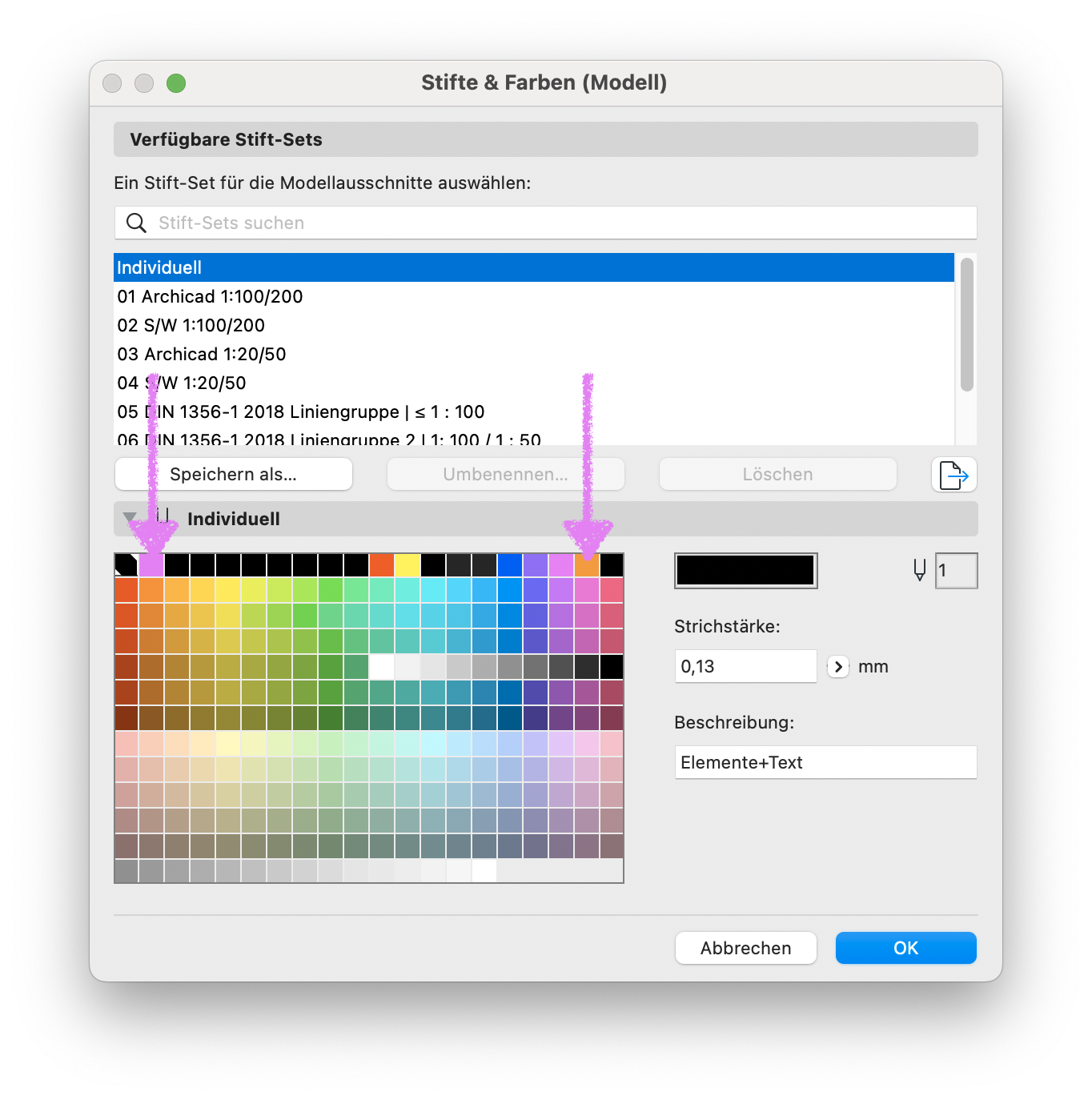

Wenn die Höhenkoten in abweichenden Farben im Raumstempel dargestellt werden, müssen die Farben der Stiftnummern 1,2 und 19 des aktiven Stifte-Sets überprüft und ggf. geändert werden.
Hinweis:

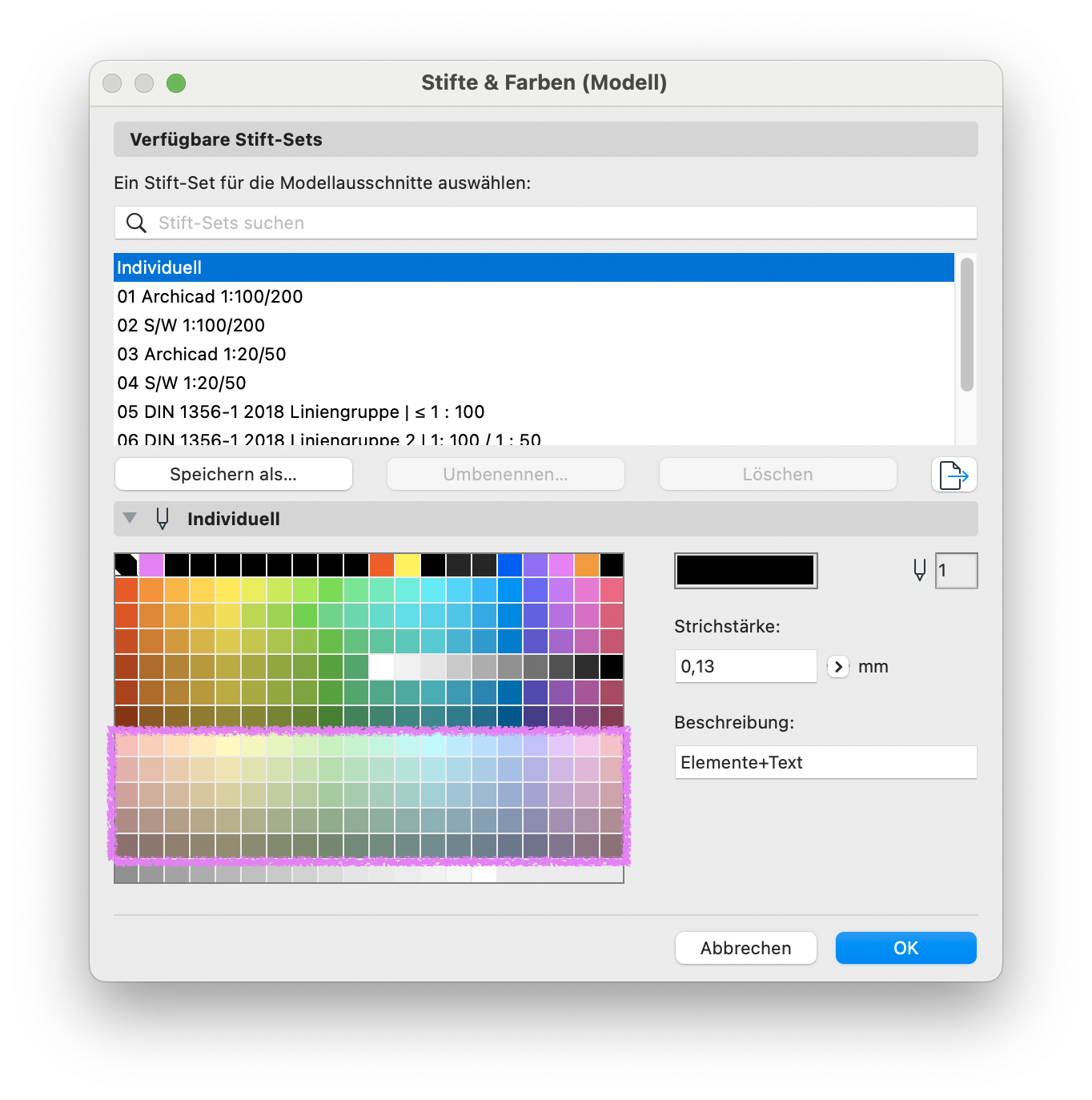

Wenn spezifische Stift-Einstellungen im Stifte-Set benötigt werden, sollten nur die Pastellfarben-Stifte in der unteren Hälfe der Stifttabelle dafür verwendet werden.
Nachdem Änderungen am Stifte-Set vorgenommen worden sind, sind diese unter einem neuen Namen abzuspeichern oder ein bestehendes Stifte-Set zu aktualisieren.
