Problemstellung

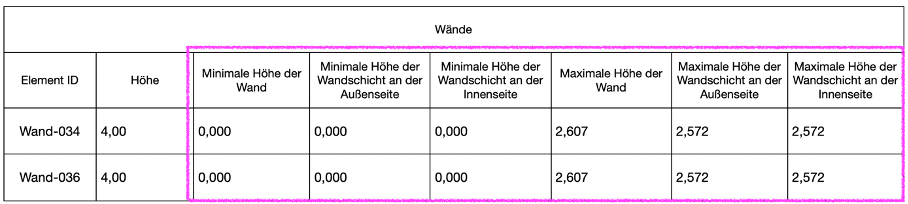

Eine mit einer Dachfläche beschnittene Wand wird in der Auswertungsliste für die Parameter Maximale Höhe der Wand und Minimale Höhe der Wand mit einem falschen Wert oder dem Wert „0“ dargestellt.
Troubleshooting
1. Dachverschneidungen prüfen
Die Parameter maximale/minimale Höhe der Wand berücksichtigen nur die Dachverschneidungen, welche mit dem Befehl Mit Einzel-Dach beschneiden erstellt wurden.

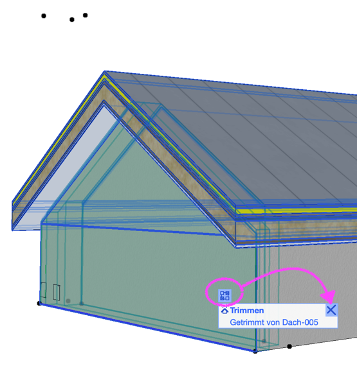

- Die betroffene Wand auswählen und das Trimmen bzw. Solid Element-Befehle auflösen, durch das Klicken auf das "x" neben dem Befehlsnamen.
- Danach den Befehl Mit Einzel-Dach beschneiden, über einen Rechtsklick auf das Element, auswählen.
Hinweis:
Wurde das Dach als Multidach erstellt, muss es zuerst in Einzel–Dachflächen zerlegt werden. Rechte-Maustaste-Befehl auf das Multidach und anschließend den Befehl In Einzel–Dachflächen zerlegen wählen.
Weitere Informationen zu diesem Thema: Elemente durch Einzel-Dach beschneiden
2. Elemente im 3D prüfen
Wie sieht die Wand in 3D-Fenster aus - gibt es weitere Verschneidungen mit anderen Elementen, welche die falsche Berechnung beeinflussen können?
- Die Ebene der betroffenen Wand (oder den betroffenen Elementen) mit einer anderen Ebenen-Verschneidungszahl einzustellen und diese Ebenen-Kombination speichern.
- Ebenen-Kombination im 3D- und Auswertungs-Ausschnitt einstellen.
- Die ungewünschten Verschneidungsstellen anpassen.
Weitere Informationen zu diesem Thema: Ebenenverschneidungzahlen und Wie sich Wände in Archicad verbinden
