Problemstellung

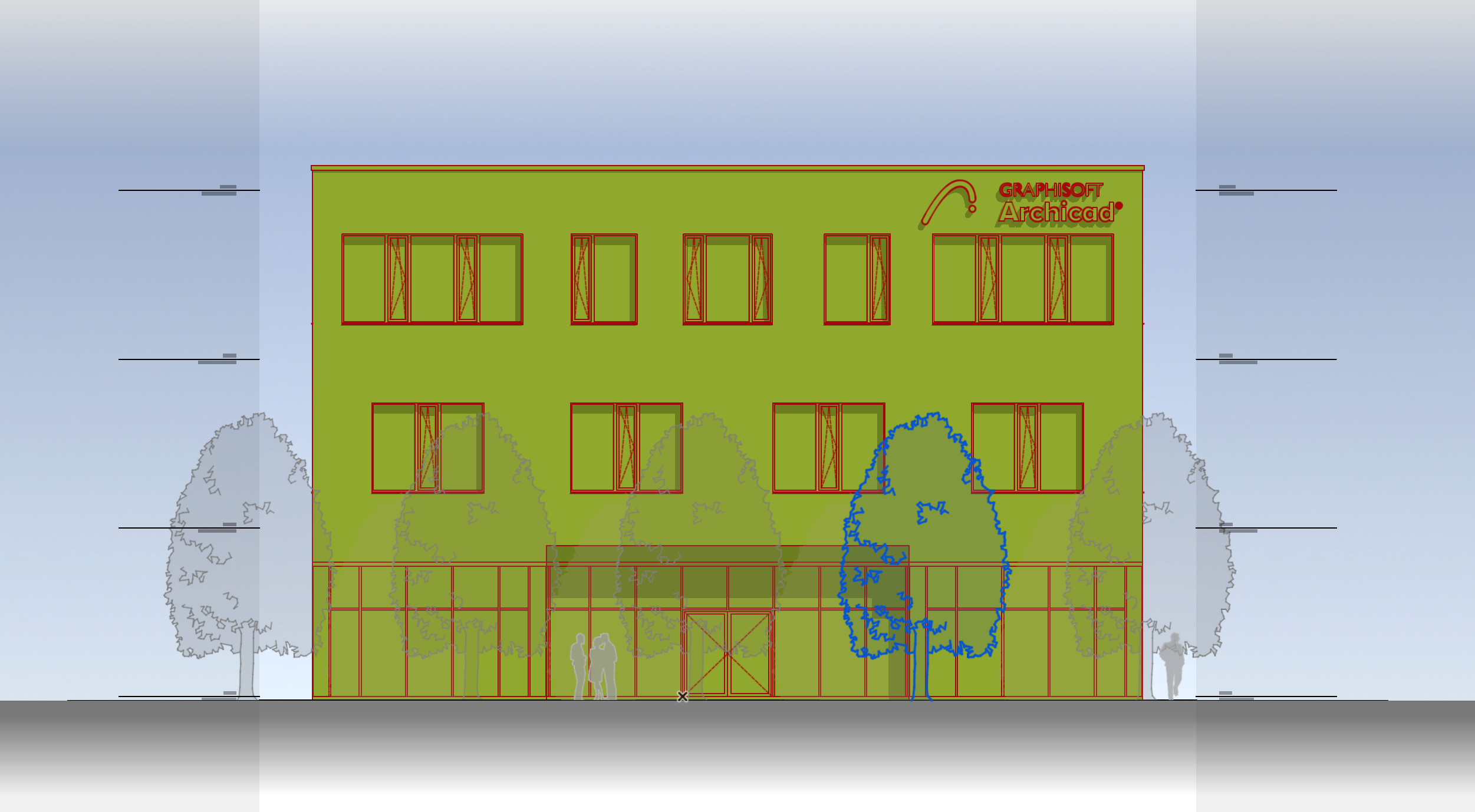

Elemente wie Wände oder Dächer werden in einer Ansicht, Innenansicht oder Schnitt in einer falschen Farbe dargestellt.
Troubleshooting
1. Einstellungen der Ansicht, Innenansicht oder Schnitt geprüft?

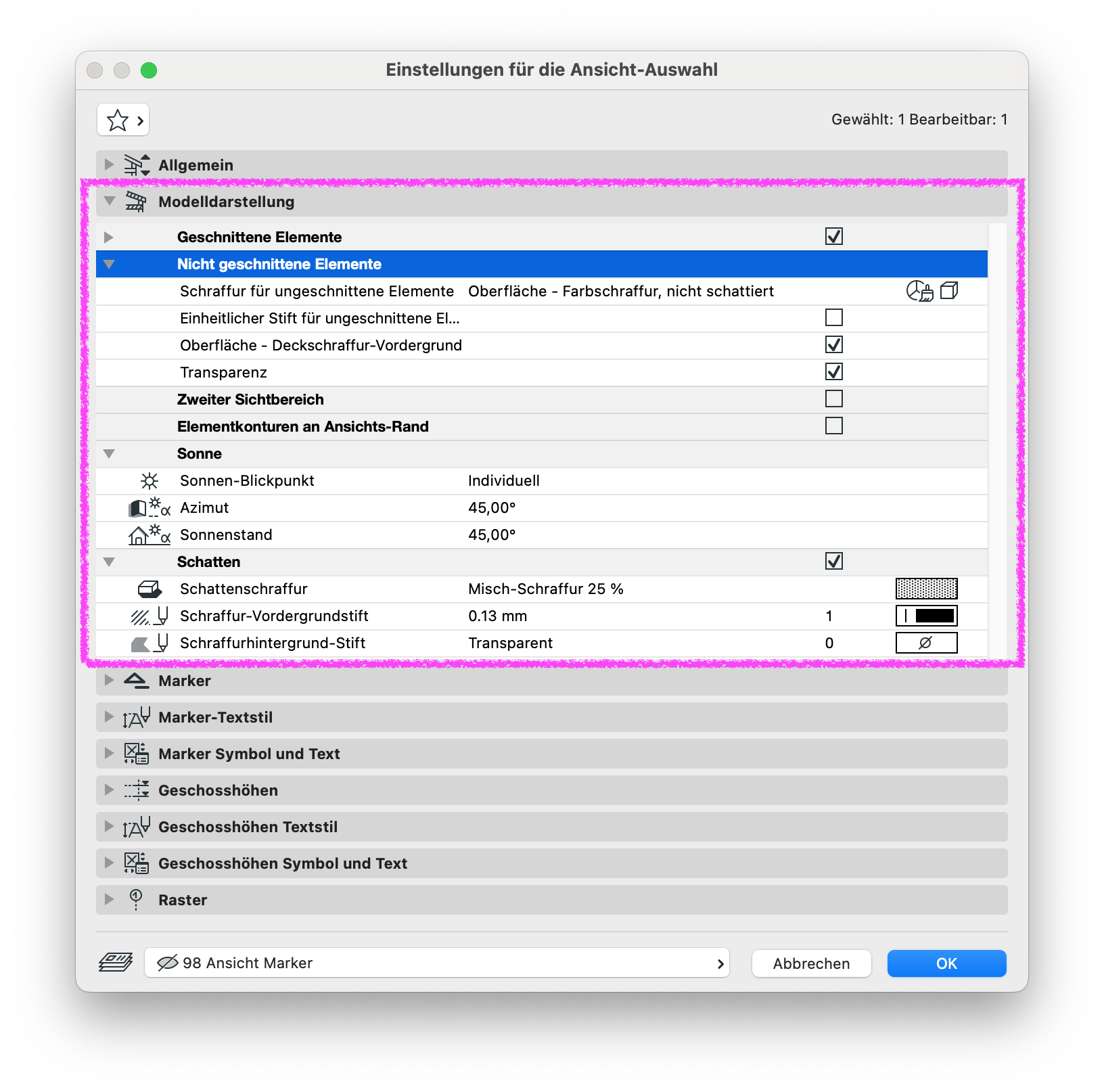

- Einstellungen für die Ansicht-Auswahl > Modelldarstellung öffnen.
- Welche Einstellungen sind unter der Rubrik Modelldarstellung in den Einstellungen der Projektsicht, z. B. den Einstellungen für die Ansicht-Auswahl, getätigt?
- Welche Option ist aktiv bei Schraffur für ungeschnittene Elemente für die Nicht geschnittenen Elemente?
- Ist ein einheitlicher Stift für die ungeschnittenen Elemente definiert?
- Ist die Option Oberfläche - Deckschraffur-Vordergrund aktiviert?
- Ist die Transparenz aktiviert?
- Ist ein Zweiter Sichtbereich aktiviert?
Falls ja, sind all in diesem Zusammenhang stehenden Einstellungen an dieser Stelle geprüft? - Welche Einstellungen bzgl. Sonne und Schatten sind getätigt?
2. Oberflächenmaterial-Einstellungen prüfen

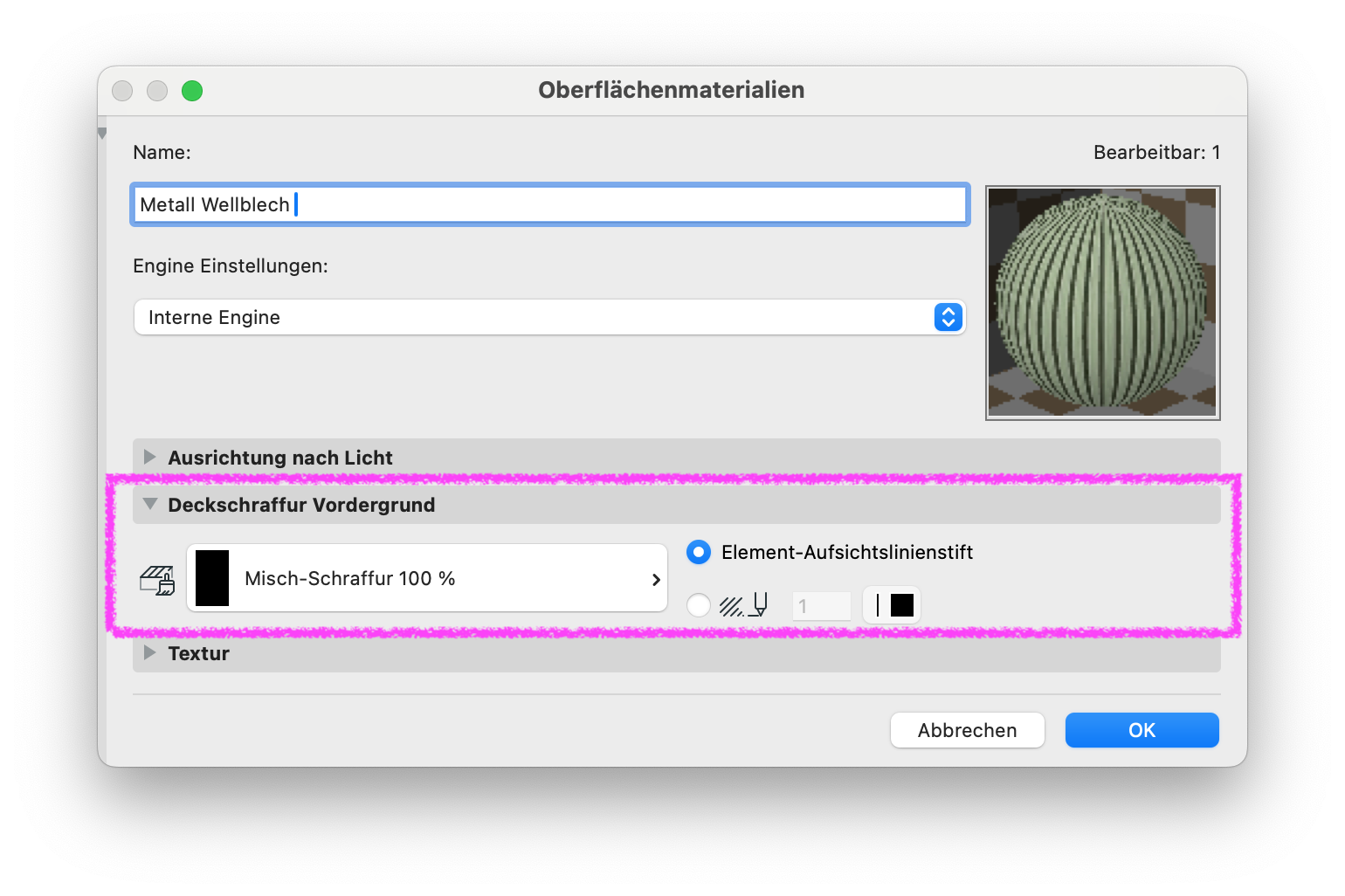

Ist die Option Oberfläche - Deckschraffur-Vordergrund aktiviert (siehe Punkt 1), so greifen die Einstellungen des Oberflächenmaterials, die für das Element, welches in der Ansichts-Darstellung in einer falschen Farbe dargestellt wird, zugewiesen ist.
In diesem Fall sind die folgenden Punkte zu prüfen:
- Welcher Schraffurtyp ist vergeben?
- Ist der Element-Aufsichtslinienstift definiert bzw. welche Stiftnummer ist vergeben?

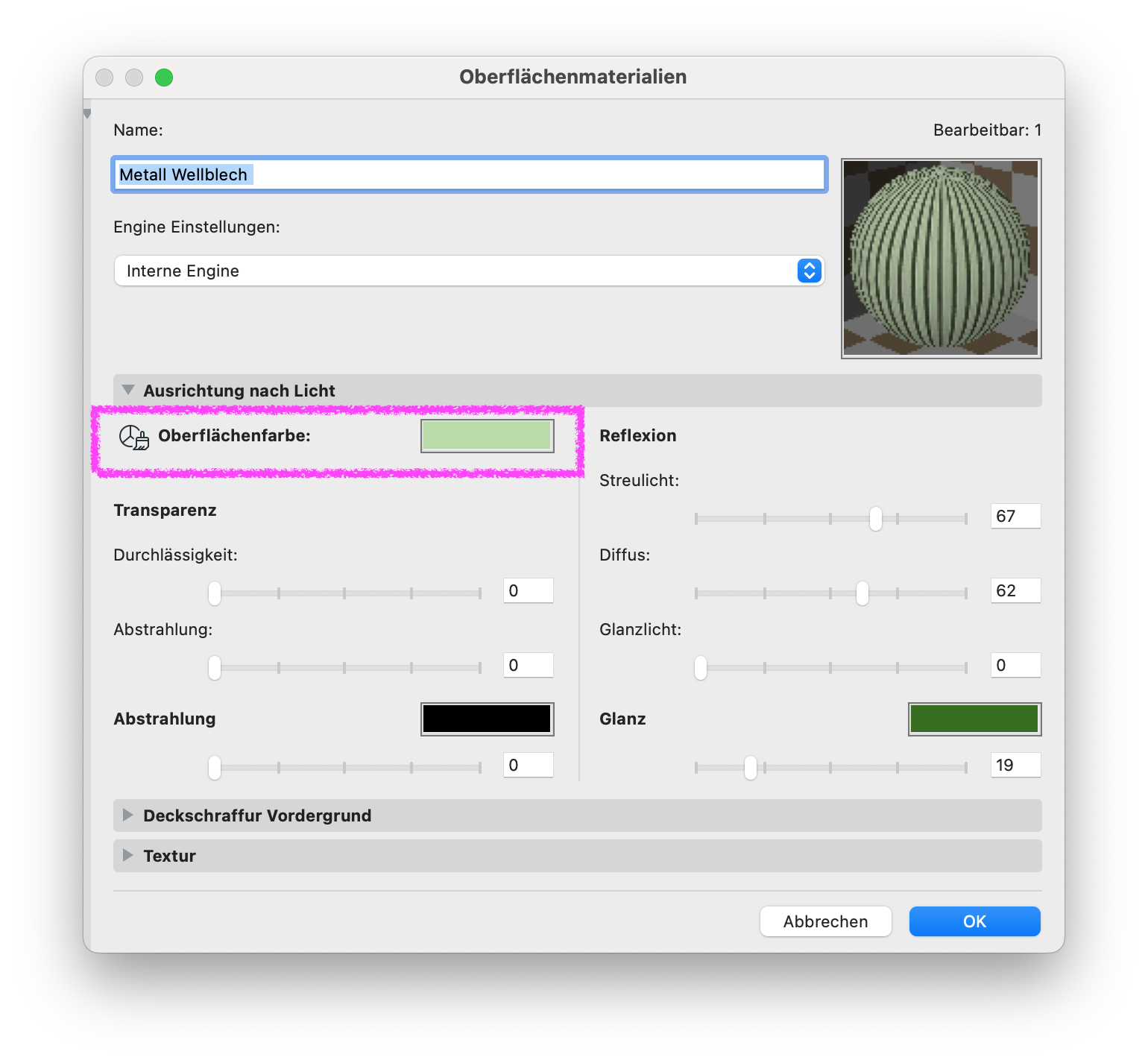

Ist die Option Oberfläche - Deckschraffur-Vordergrund nicht aktiviert (siehe Punkt 1), so ist in den Einstellungen des entspr. Oberflächenmaterials unter Ausrichtung nach Licht die eingestellte Oberflächenfarbe zu prüfen:
Hinweis:
Die oben genannten Einstellungen sind nur relevant, wenn in den Einstellungen der Modelldarstellung für die Schraffur der ungeschnittenen Elemente eine Farbschraffur für die Oberfläche aktiviert ist (siehe Punkt 1).
3. Grafische Überschreibung aktiv?
Ist eine grafische Überschreibunsregel in Form einer grafischen Überschreibungsregelkombination oder eines aktiven Umbaufilter-Sets aktiv, welche auf die Darstellung der Ansicht, Innenansicht oder Schnitt einwirkt?
4. Echtes Schraffur-Erscheinungsbild aktiviert?
Unter Ansicht > Bildschirmdarstellungs-Optionen > Echtes Schraffur-Erscheinungsbild muss das echte Schraffur-Erscheinungsbild aktiviert sein.
5. Position des Markers im Grundriss geprüft?
Ist der Ansichts-/Innenansichts-/oder Schnitt-Marker an der korrekten Stelle im Grundriss platziert und schneidet keine unerwünschten Elemente?
6. Modellierung des Gebäudemodells geprüft?
Wenn mehrere Bauteile irrtümlich im 3D-Modell übereinander liegen, kann dies in der 3D-Darstellung zu einem Flimmern und in der Ansicht zu Darstellungsproblemen führen. Wenn Elemente in der Ansichts-Darstellung in einer falschen Farbe angezeigt werden, kann der Grund folglich auch sein, dass diese von anderen, unerwünschten Elementen zum Teil oder vollständig verdeckt werden. Demnach gilt es die Modellinhalte insbesondere im Bereich der benötigten Ansichts-Darstellung zu kontrollieren.
