Problemstellung

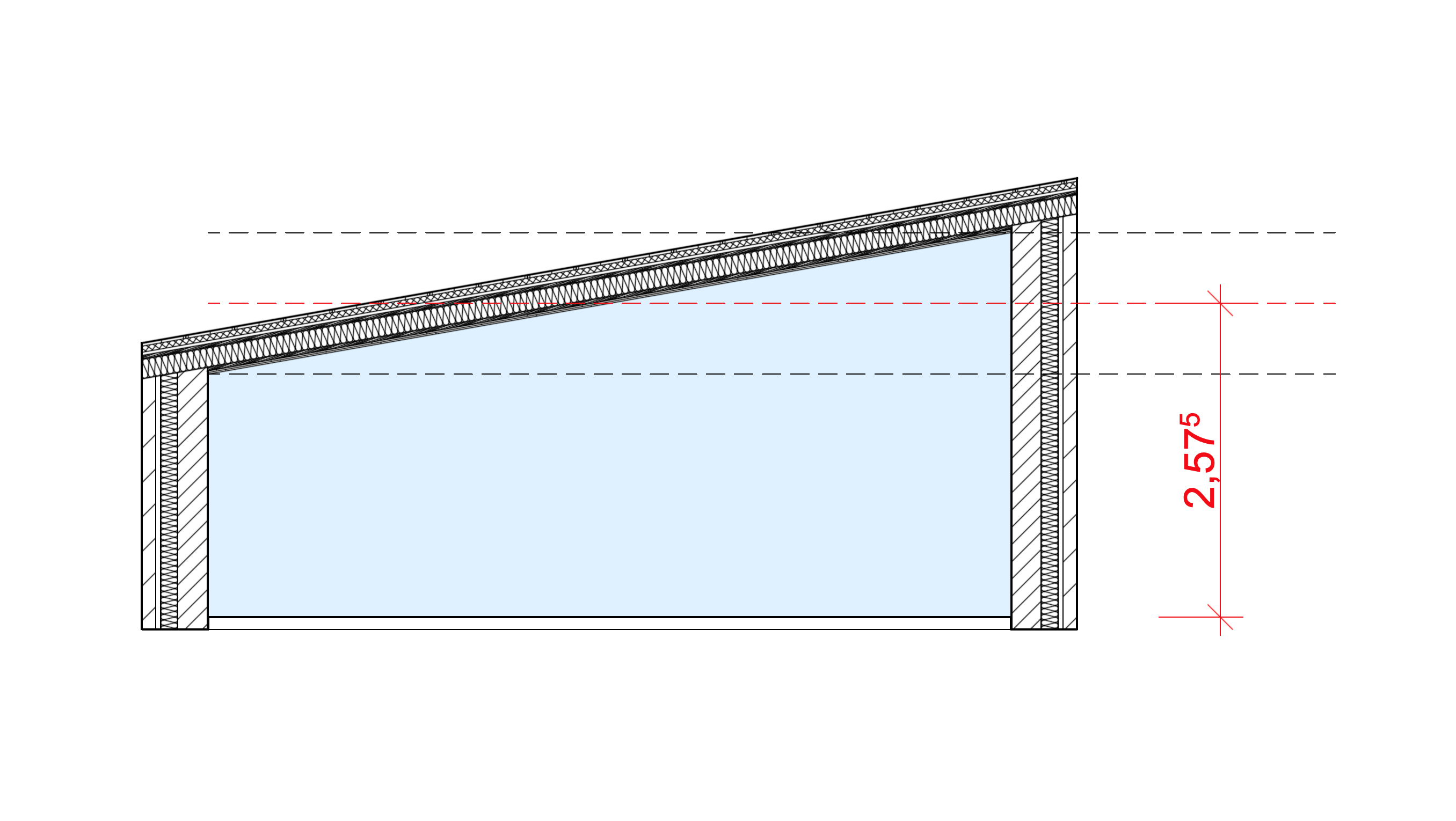

Schräg beschnittene Räume zeigen die mittlere Raumhöhe nicht an. Die mittlere Raumhöhe lässt sich nicht automatisch berechnen und im Raumstempel abbilden.
Troubleshooting
Es ist nicht möglich, die mittlere Raumhöhe automatisch im Raumstempel anzuzeigen. Folgender Tipp könnte hilfreich sein.
Höhenwert manuell hinzufügen
Im Raumstempel wird stets die Höhe angezeigt, welche in den Einstellungen für die Raum-Auswahl > Name und Positionierung als Höhenwert eingetragen ist.
Eine mittlere Raumhöhe kann manuell eingetragen werden. Zum Beispiel in Form eines eigenen Textes oder mit einer eigenen Eigenschaft.

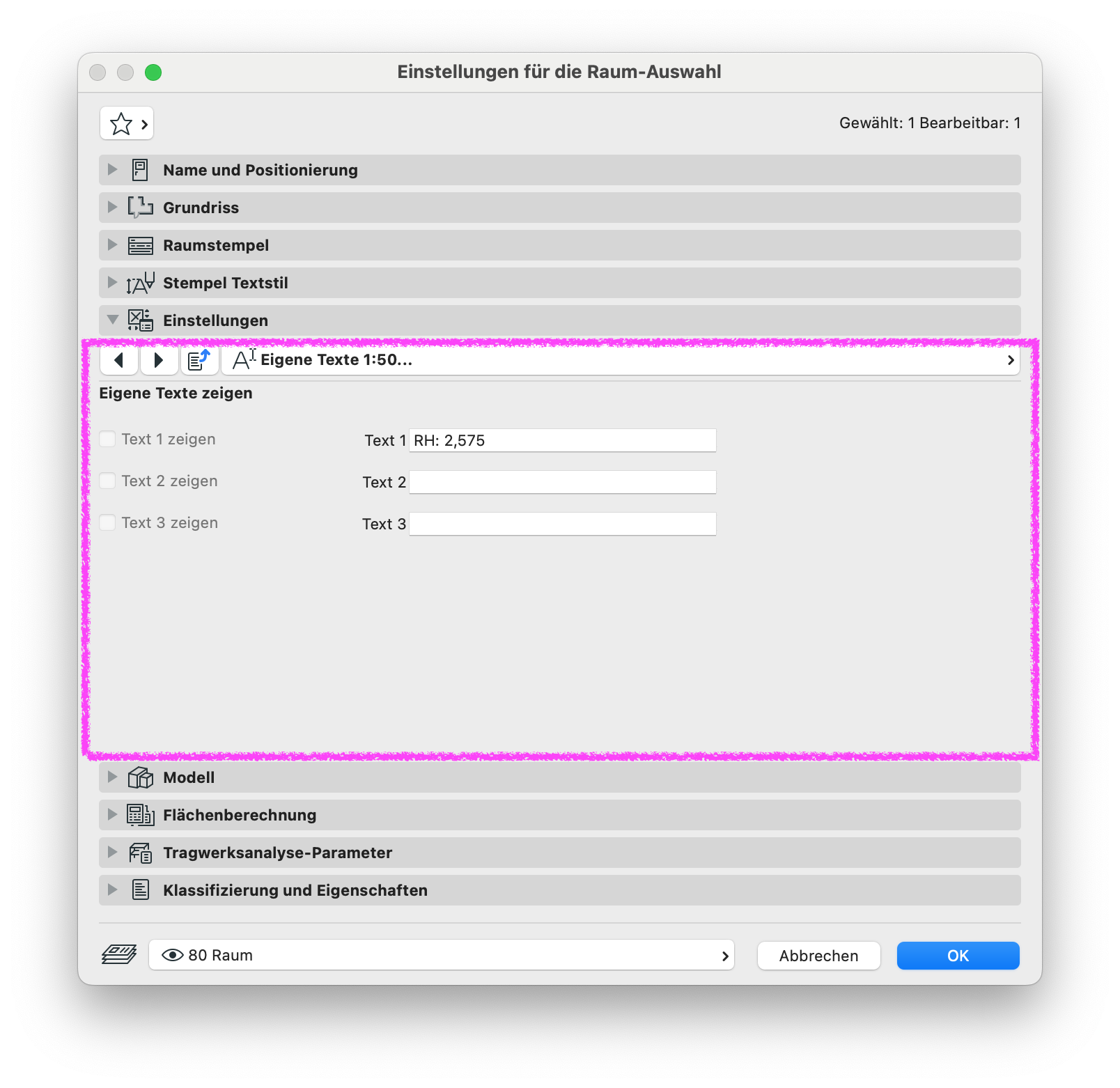

Vorgehensweise Eigener Text
- Einstellungen für die Raum-Auswahl öffnen.
- Rubrik Eigene Texte 1:X... aufrufen.
- In einer entspr. Zeile, z.B. Text 1, den gewünschten eigenen Text eintragen.
Vorgehensweise Eigene Eigenschaft:
- Einstellungen für die Raum-Auswahl öffnen.

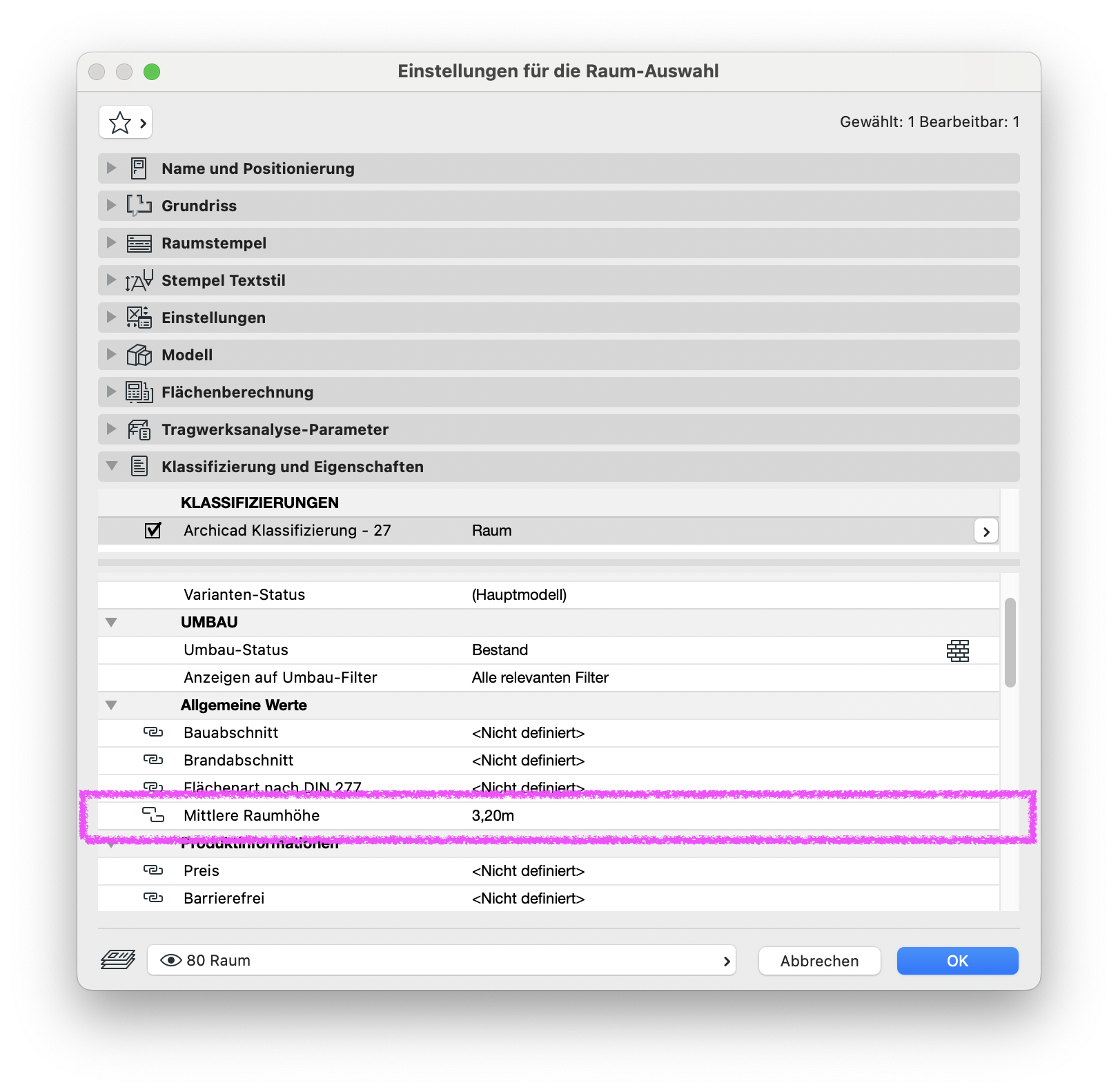

- Unter der Rubrik Klassifizierung und Eigenschaften den erforderlichen Wert in der entspr. Eigenschaft eintragen (ist die Eigenschaft noch nicht vorhanden so muss diese unter Optionen > Eigenschaften-Manager... erstellt und für die Klassifizierung "Raum" verfügbar gemacht werden).

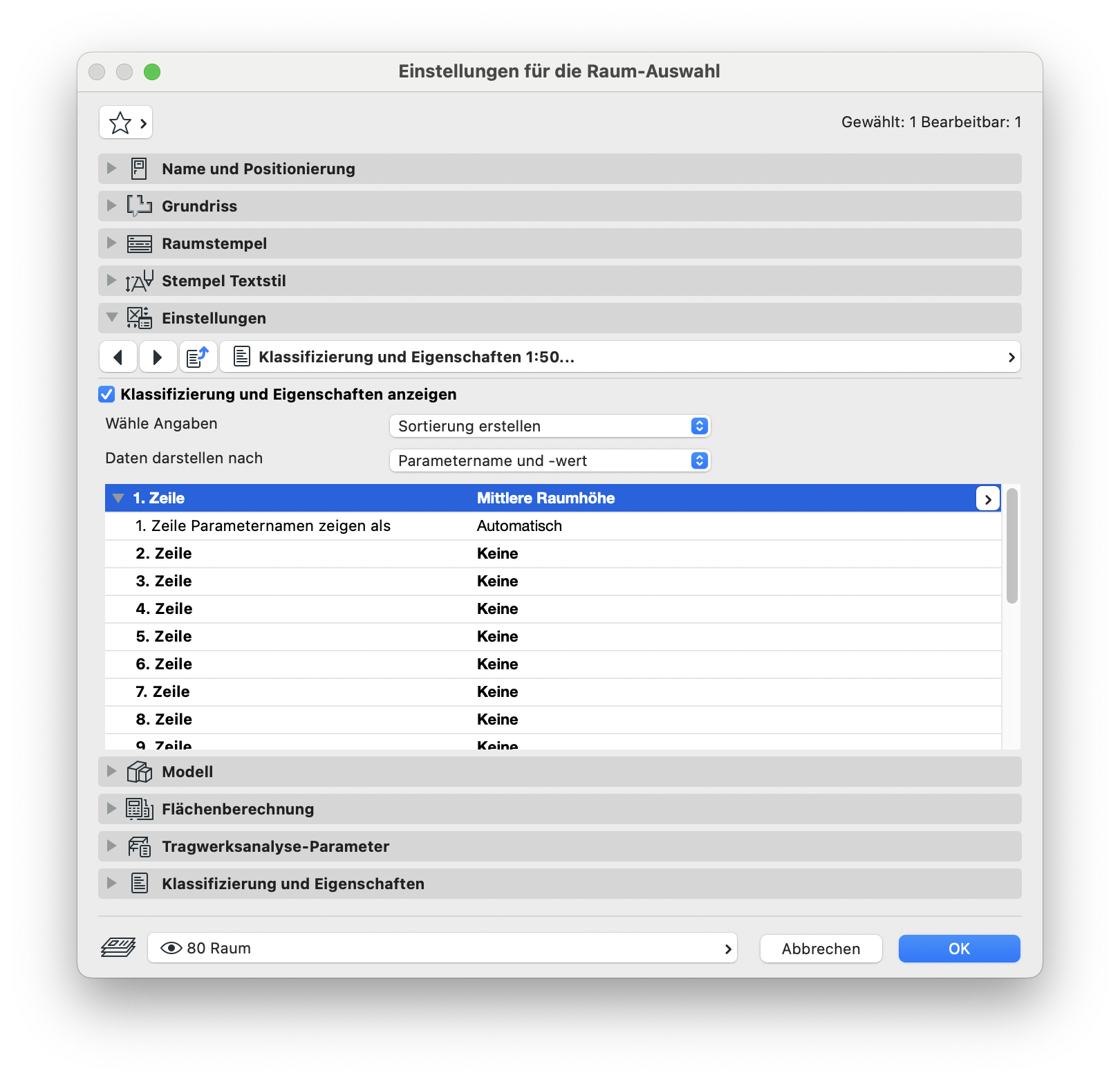

3. Unter der Rubrik Einstellungen > Klassifizierung und Eigenschaften 1:X... den Punkt "Klassifizierung und Eigenschaften anzeigen" anhaken und für eine entspr. Zeile die Eigenschaft einstellen:
Hinweis:

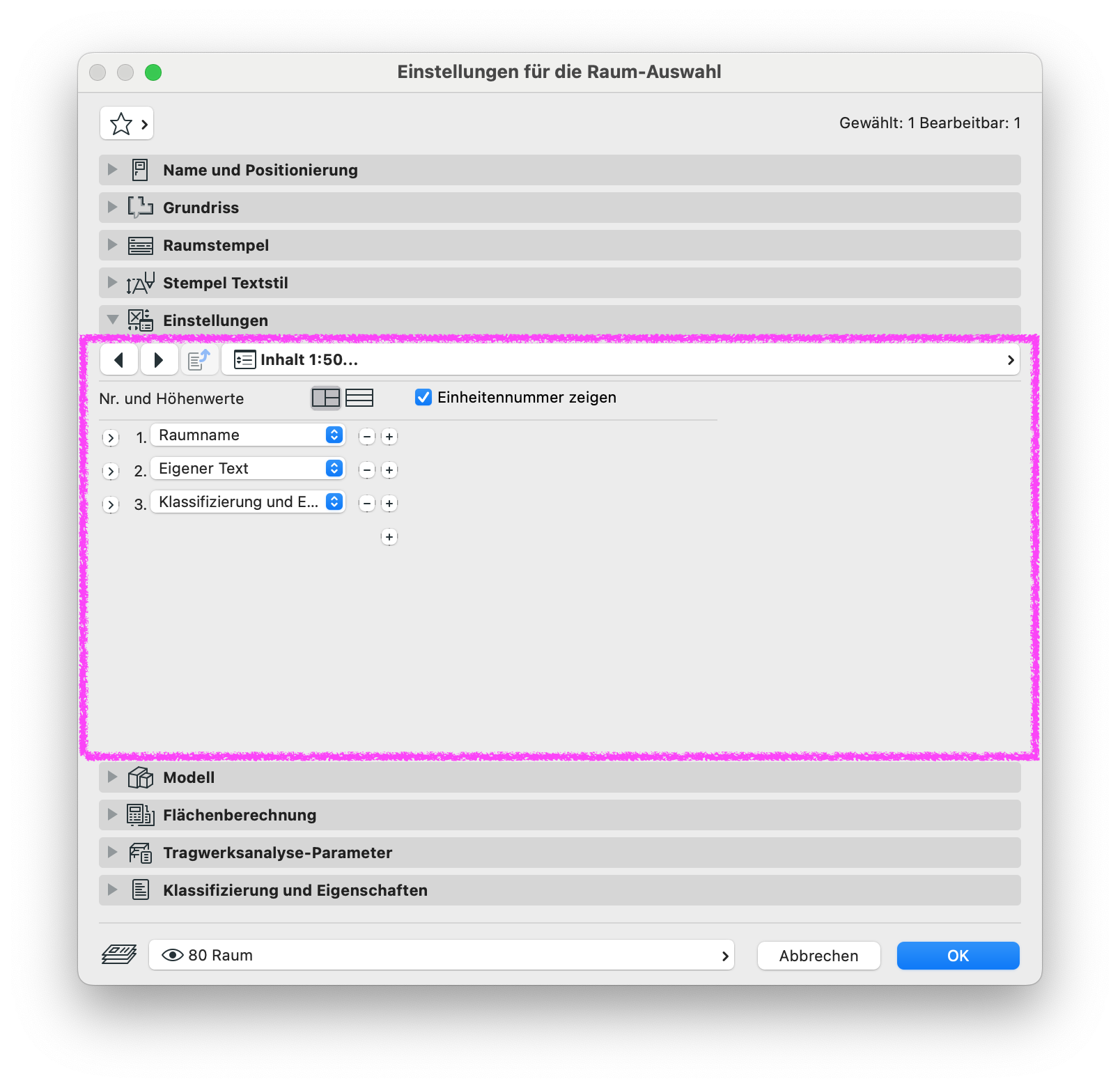

Es ist stets darauf zu achten, dass der entspr. Parameter bzw. Eigenschaft unter Einstellungen für die Raum-Auswahl > Einstellungen > Inhalt 1:X... für den verwendeten Zeichnungs-Maßstab hinzugefügt wird.
