Problemstellung

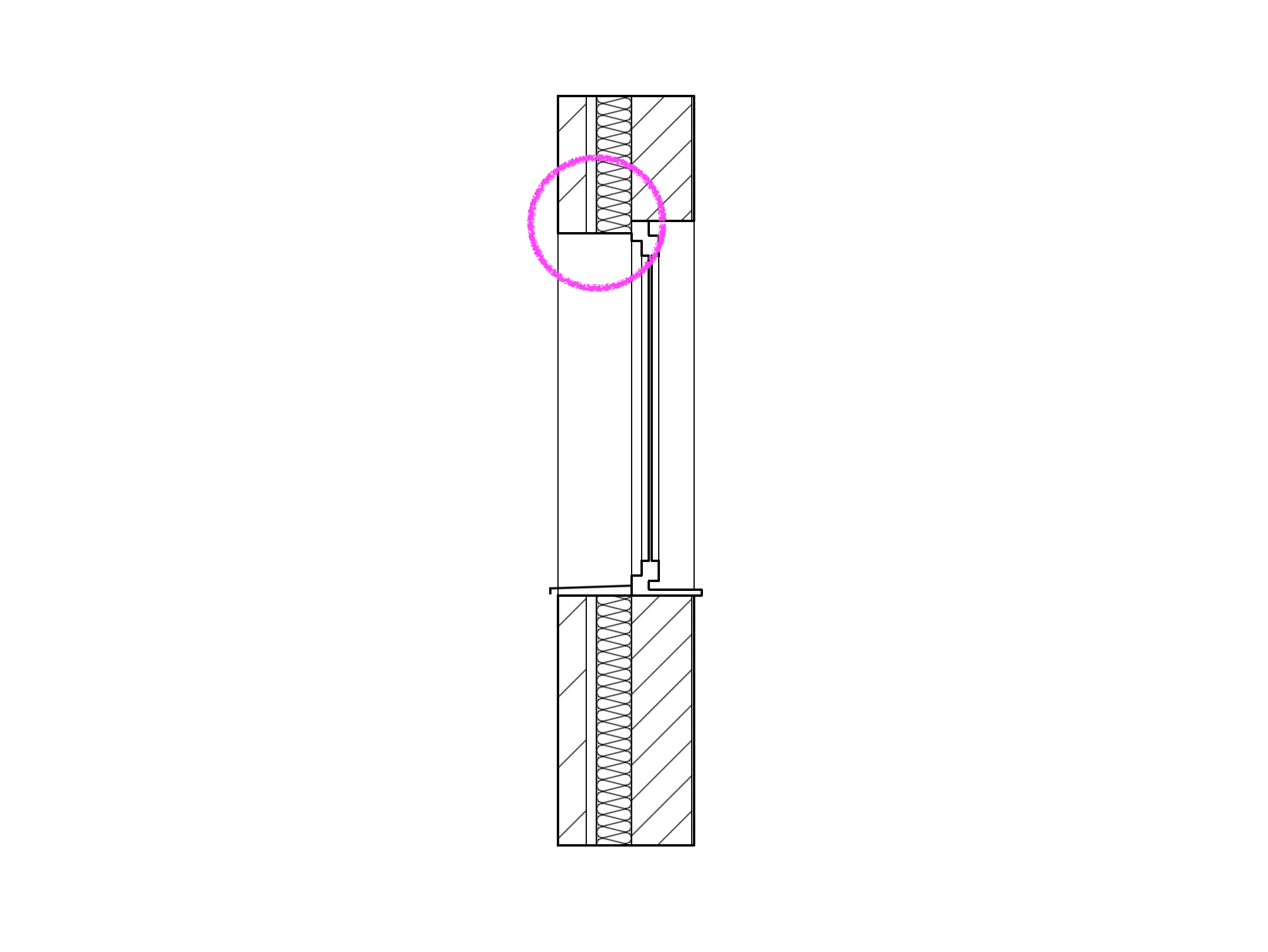

Der Anschlag und der Schichteinzug wird an den Seiten des Fensters oder der Tür korrekt angezeigt und im Sturzbereich nur der Anschlag; jedoch wird der Schichteinzug im Bereich des Sturzes nicht abgebildet.
Troubleshooting
Der Schichteinzug lässt sich in Archicad nur im Grundriss abbilden. Folgende Tipps können helfen, den Schichteinzug im Schnitt abzubilden.
1. Tekturblatt verwenden
Mittels eines Tekturblatts kann die Darstellung des Schichteinzugs, z.B. in einem Schnitt eines Fensters, realisiert werden.
2. Mit 2D-Elementen nachzeichnen
Mit den Dokumentations-Werkzeugen wie Linie, Polylinie, Schraffur, etc. kann der Schichteinzug manuell auf den 3D-Bauteilen nachgezeichnet werden.
Hinweis:
Wenn der Schichteinzug im 3D und Ansichten nicht dargestellt wird, dann kann dieser Artikel weiterhelfen.
