Problemstellung
Die Maßwerte im Etikett lassen sich nicht in der bestimmten Einheit anzeigen, z.B. in cm statt in m.
Troubleshooting
1. Parameter Breite/Höhe verwenden

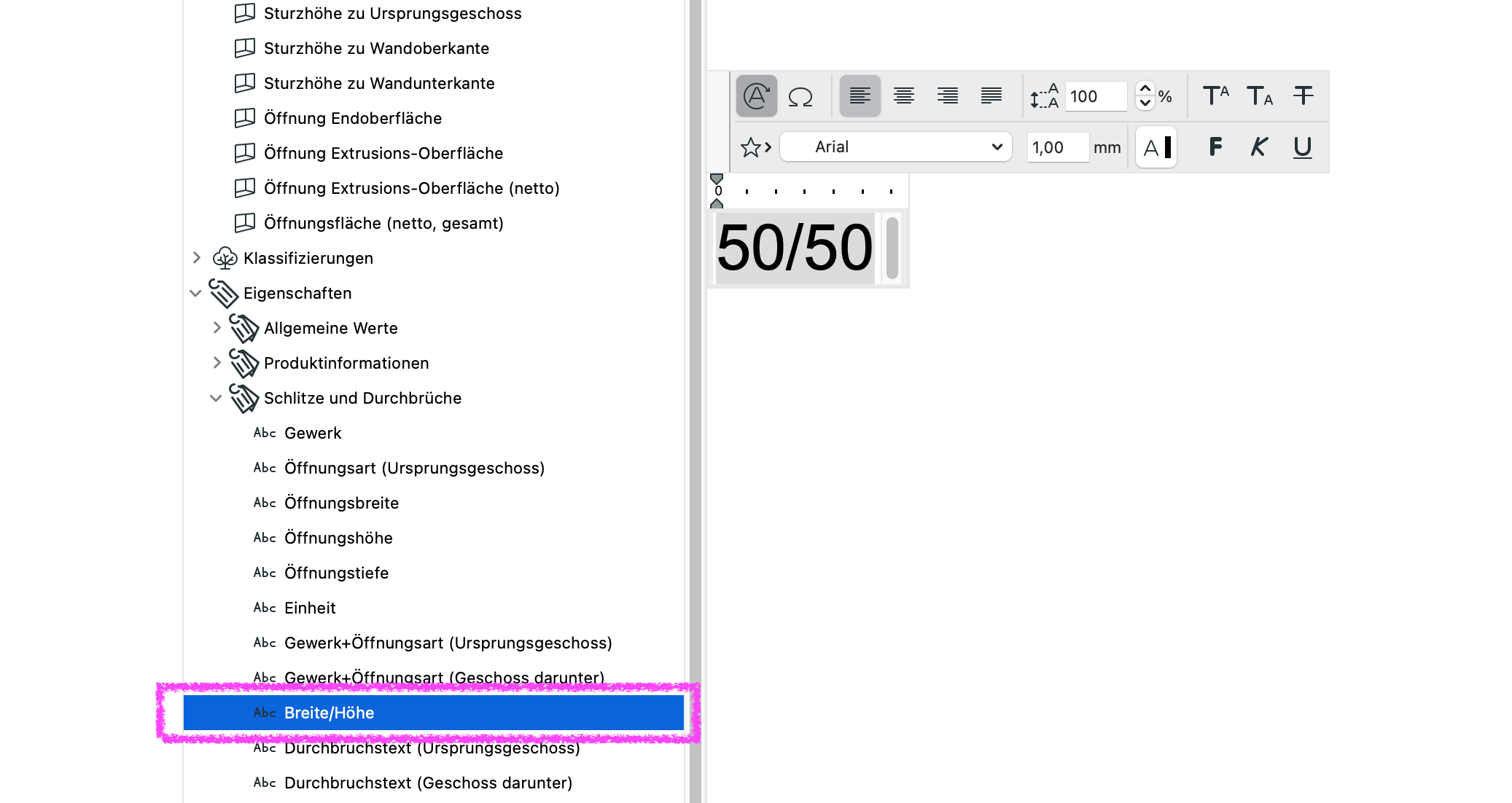

Der Parameter Breite/Höhe zeigt die Abmessungen eines Bauteils unabhängig von den Einstellungen unter den Projektpräferenzen an.
2. Etikett Maße verwenden

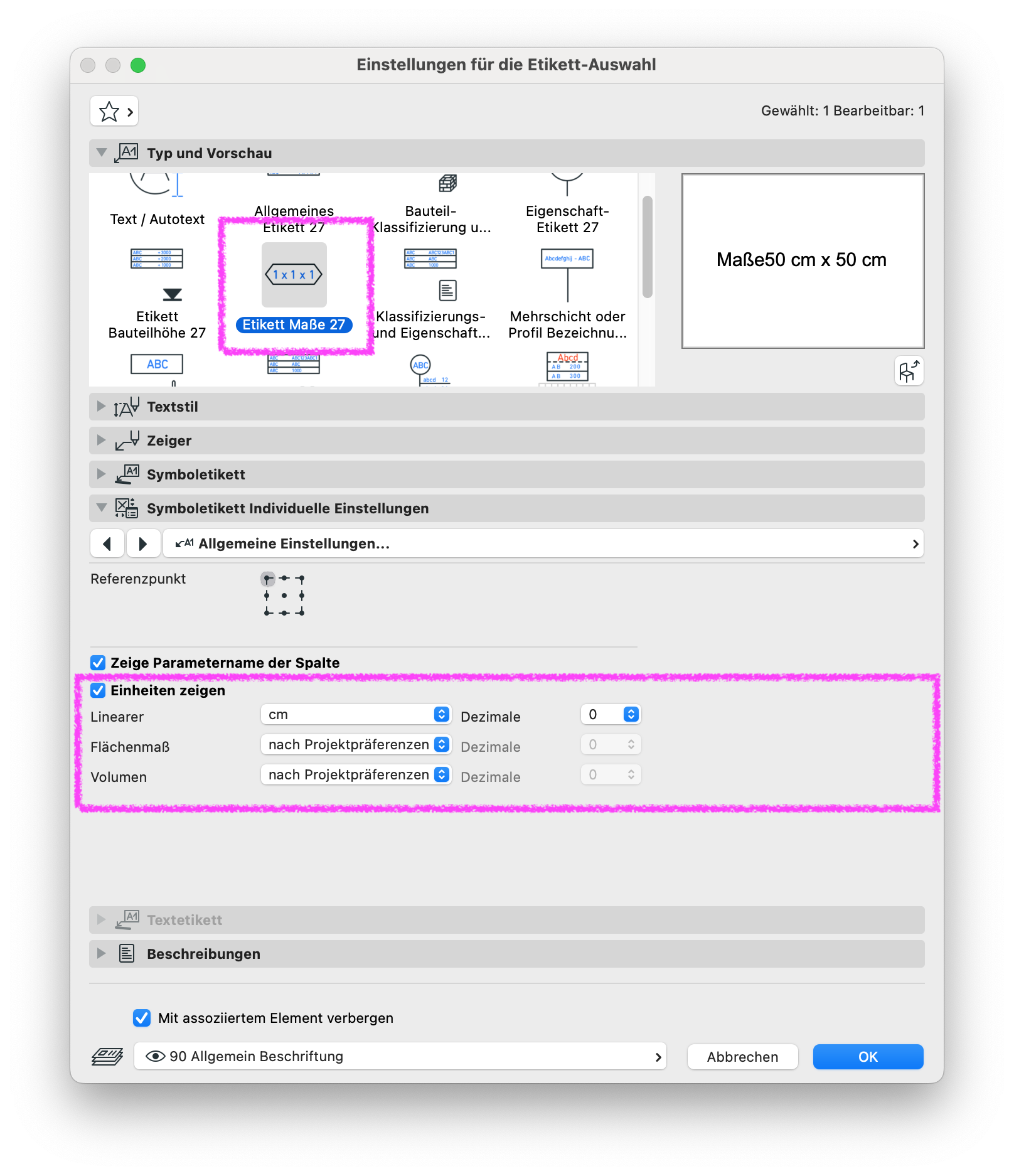

Das Etikett Etikett Maße, bietet zusätzliche Einstellungsmöglichkeiten der Einheiten, unabhängig von den Projektpräferenzen.
3. Berechnete Eigenschaft erstellen und als Autotext darstellen

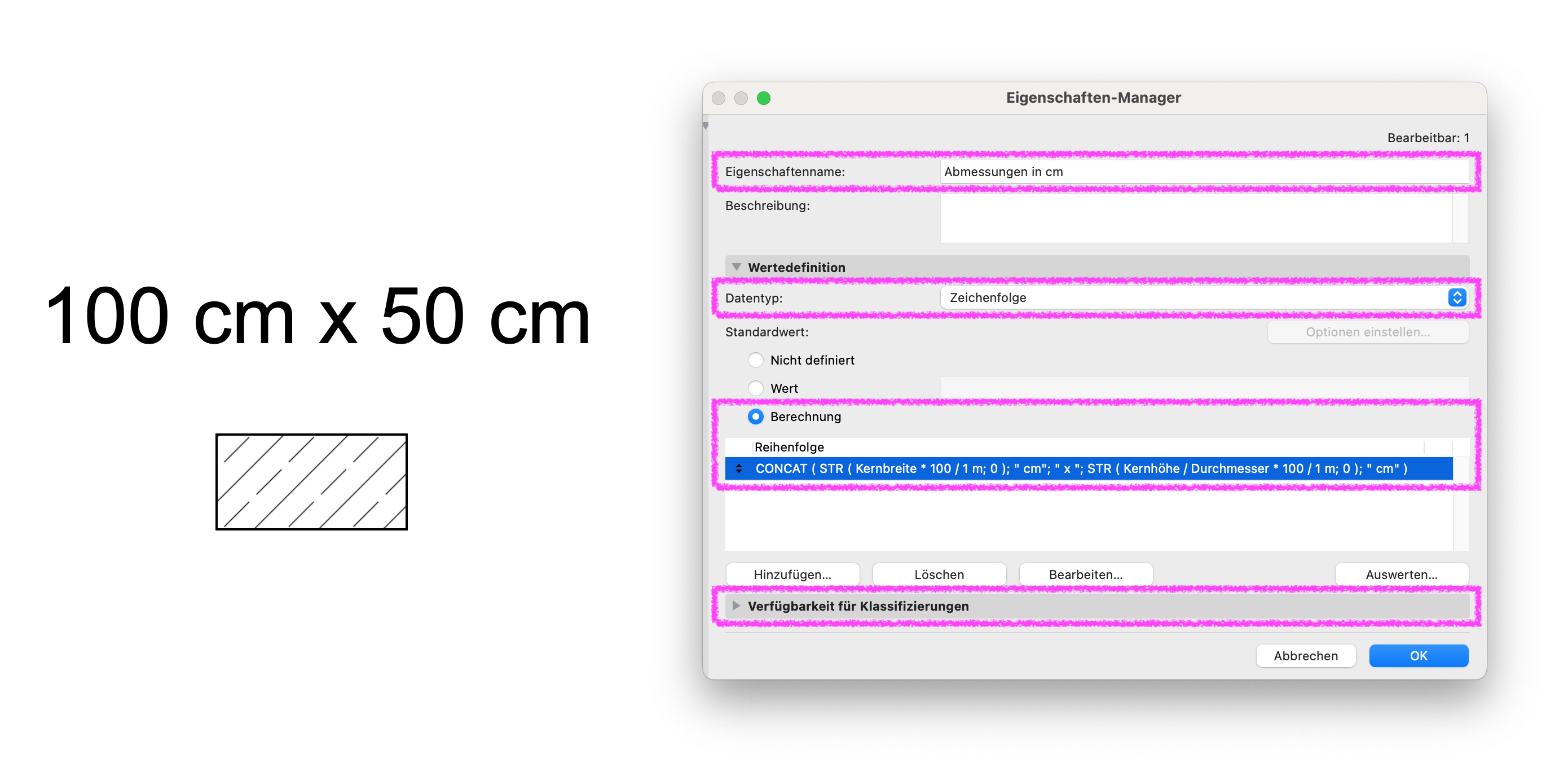

Unter Optionen > Eigenschaften-Manager eine neue Eigenschaft erstellen (im folgenden Beispiel bezogen auf die Abmessungen einer Stütze):
- Dateityp = Zeichenfolge
- Berechnung = CONCAT (STR (Kernbreite * 100/1m; 0); " cm";"x"; STR (Kernhöhe/Durchmesser * 100 / 1m;0); " cm")
Diese Eigenschaft kann dann im Autotext-Etikett dargestellt werden.
Hinweise:
- Die Parameter "Kernbreite" und "Kernhöhe/Durchmesser" sind entspr. auszutauschen in der Formel; je nachdem für welches Bauteil bzw. Parameter die Berechnungsformel greifen soll.
- Unter dem Punkt "Verfügbarkeit für Klassifizierungen" ist darauf zu achten, die entspr. Klassifizierung zu definieren.
- Der folgende Link bietet eine Sammlung von berechneten Eigenschaften zum Download: Berechnete Eigenschaften
