Problemstellung
Betrifft: Archicad 26-28.
HKLSE-Elemente wie z.B. ein Rohr oder Lüftungskanal sollen im Gefälle platziert werden. Jedoch lassen sich diese lediglich mit 0° Neigung erstellen. Ein Winkel für das Gefälle lässt sich nicht eingeben.
Troubleshooting
Winkel in Pet-Palette definieren
Das Gefälle von Objekten aus der HKLSE-Bibliothek kann man im Zuge des Aufziehens mittels der Einstellung Winkel in der Pet-Palette definieren:
- Werkzeug in der Werkzeugleiste auswählen, z.B. Rohrführung.

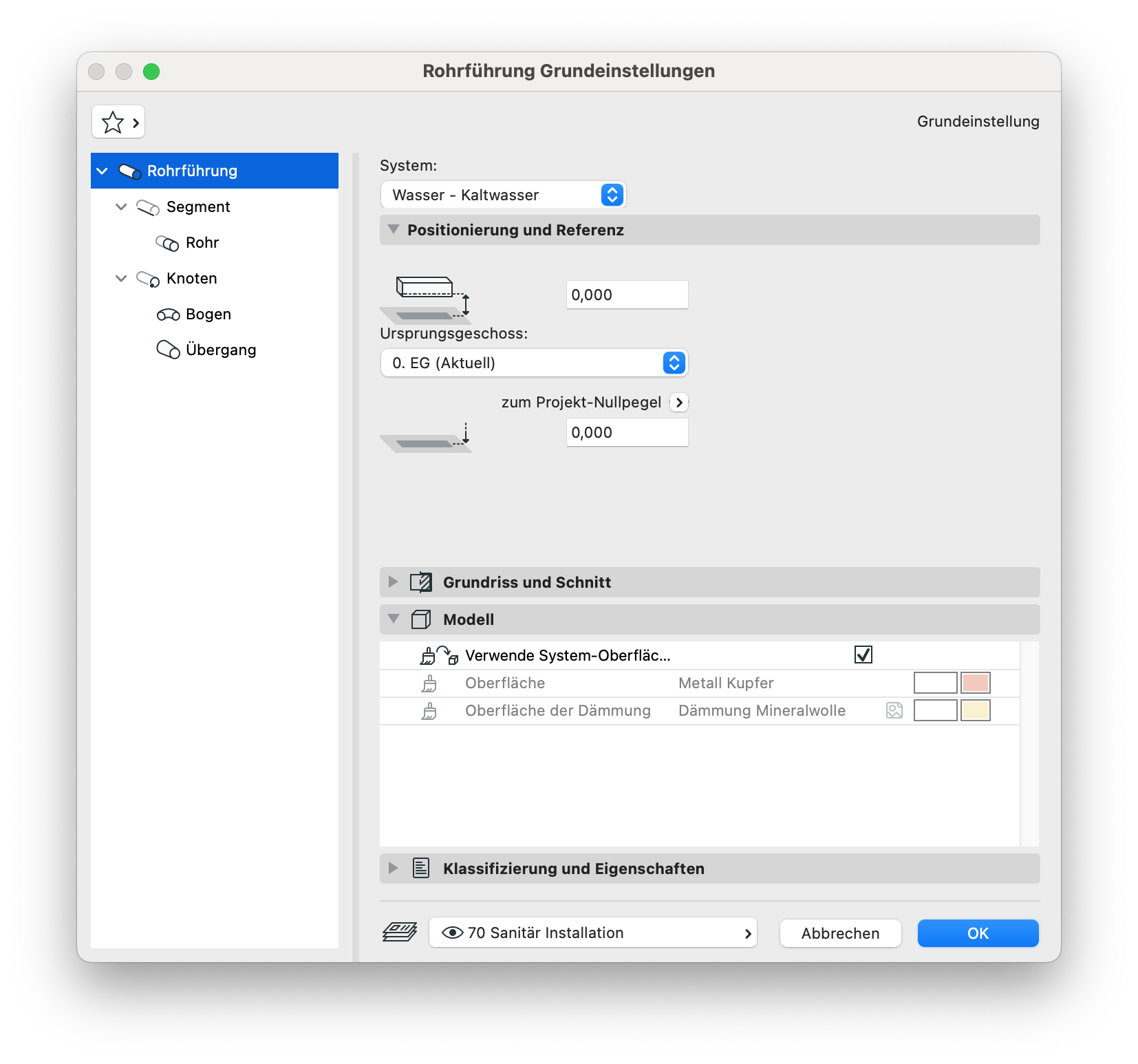

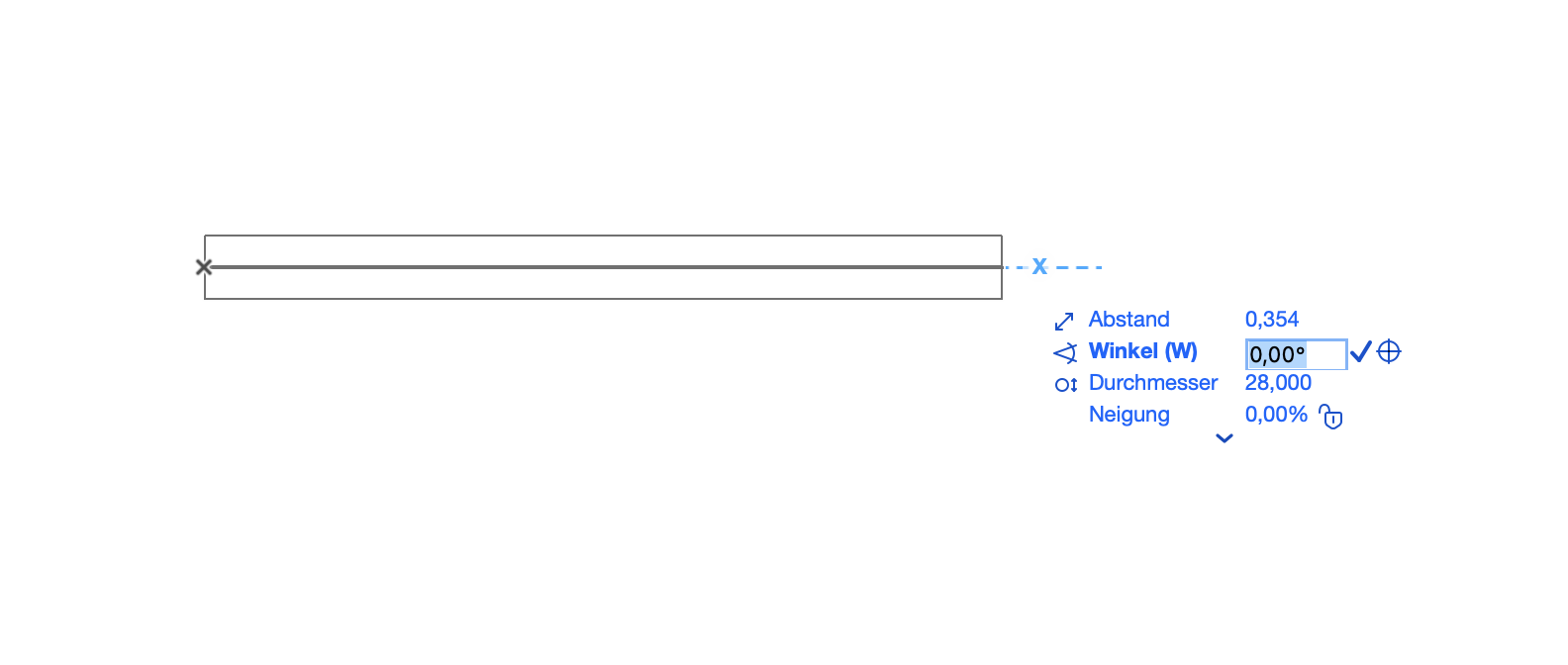

- Ersten Punkt des Rohres absetzen > die Tab-Taste drücken, um zu Winkel in der Pet-Palette zu navigieren.
- Gewünschte Grad-Zahl für den Winkel eingeben.
- Rohrführung fortsetzen.
Weitere Informationen: HKLSE-Modeller
Hinweis:
Nachträglich, also nachdem Elemente bereits platziert sind, kann der Winkel zwischen Knotenpunkten von Elementen ebenso verändert werden:
- Element im 3D-Fenster oder Schnitt/Ansicht anzeigen lassen.

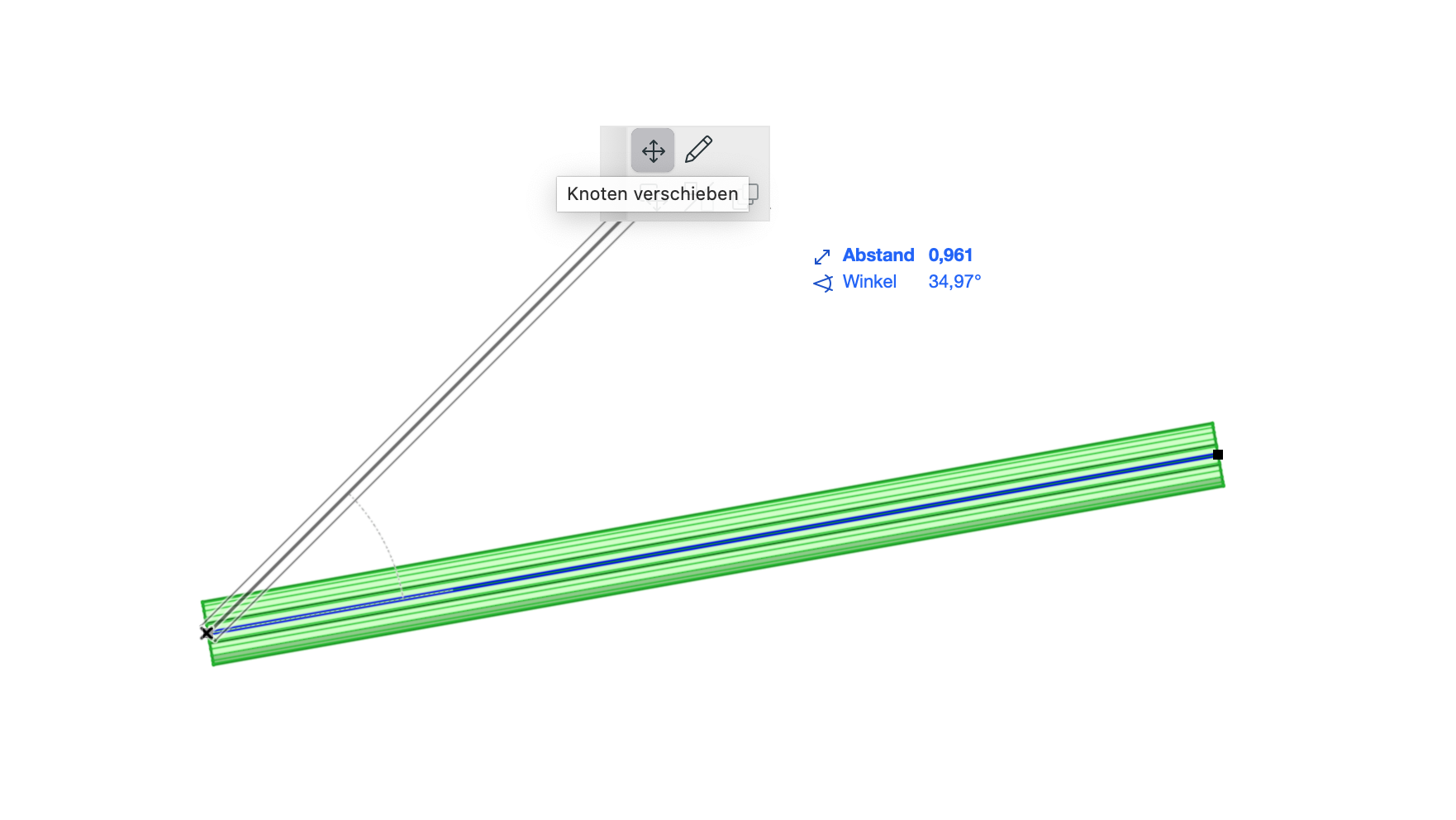

- Auf Knotenpunkt klicken und mit dem Befehl Knoten verschieben aus der Pet-Palette in z-Richtung (Höhe) verschieben.
