Problemstellung

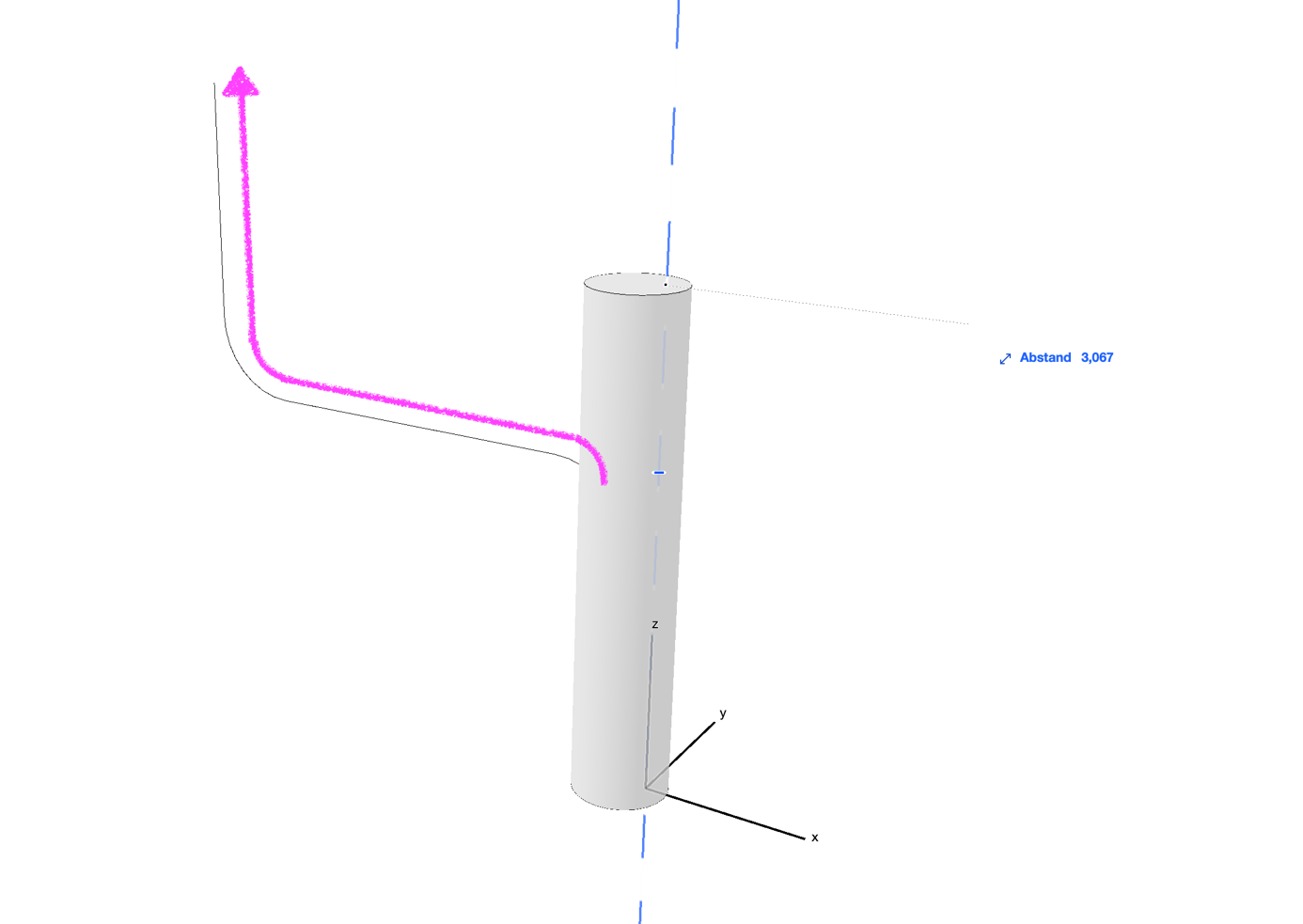

Ein Morph-Element soll im 3D entlang einer Linie geführt werden. Jedoch lässt sich das Morph nicht entlang des Pfades extrudieren.
Troubleshooting
1. 3D-Pfad prüfen
- Planung > Architektonische Werkzeuge > Morph
Nur wenn der entsprechende 3D-Pfad im 3D-Fenster vorhanden ist, z.B. mit dem Morph-Werkzeug eine Morph-Linie erstellt wurde, kann das Morph-Element anhand diesen extrudiert werden.
2. Morph-Elemente vereinigen

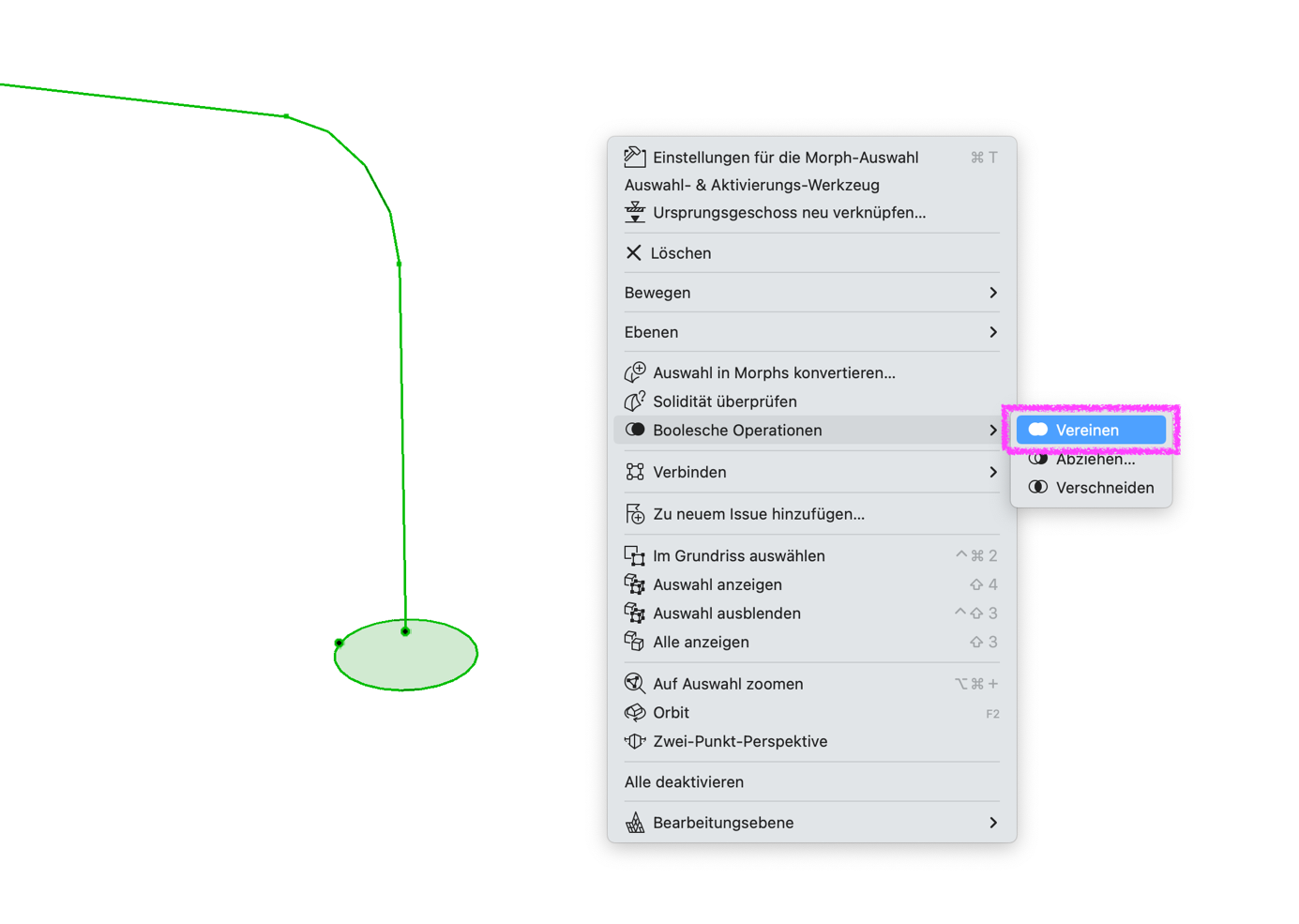

- Planung > Morph ändern > Vereinen
Die Morph-Elemente, welche den Morph-Pfad bilden, und das zu extrudierende Morph-Element müssen im Vorfeld der Extrusion vereint werden.
Gut zu wissen:
Die Morph-Elemente müssen sich im 3D-Fenster nicht berühren. Diese können auf der z-Achse einen räumlich Abstand zueinander haben.
3. Befehl Röhre ausführen
- Auf das zu extrudierende Morph-Element klicken, im Beispiel die kreisförmige Morph-Fläche.

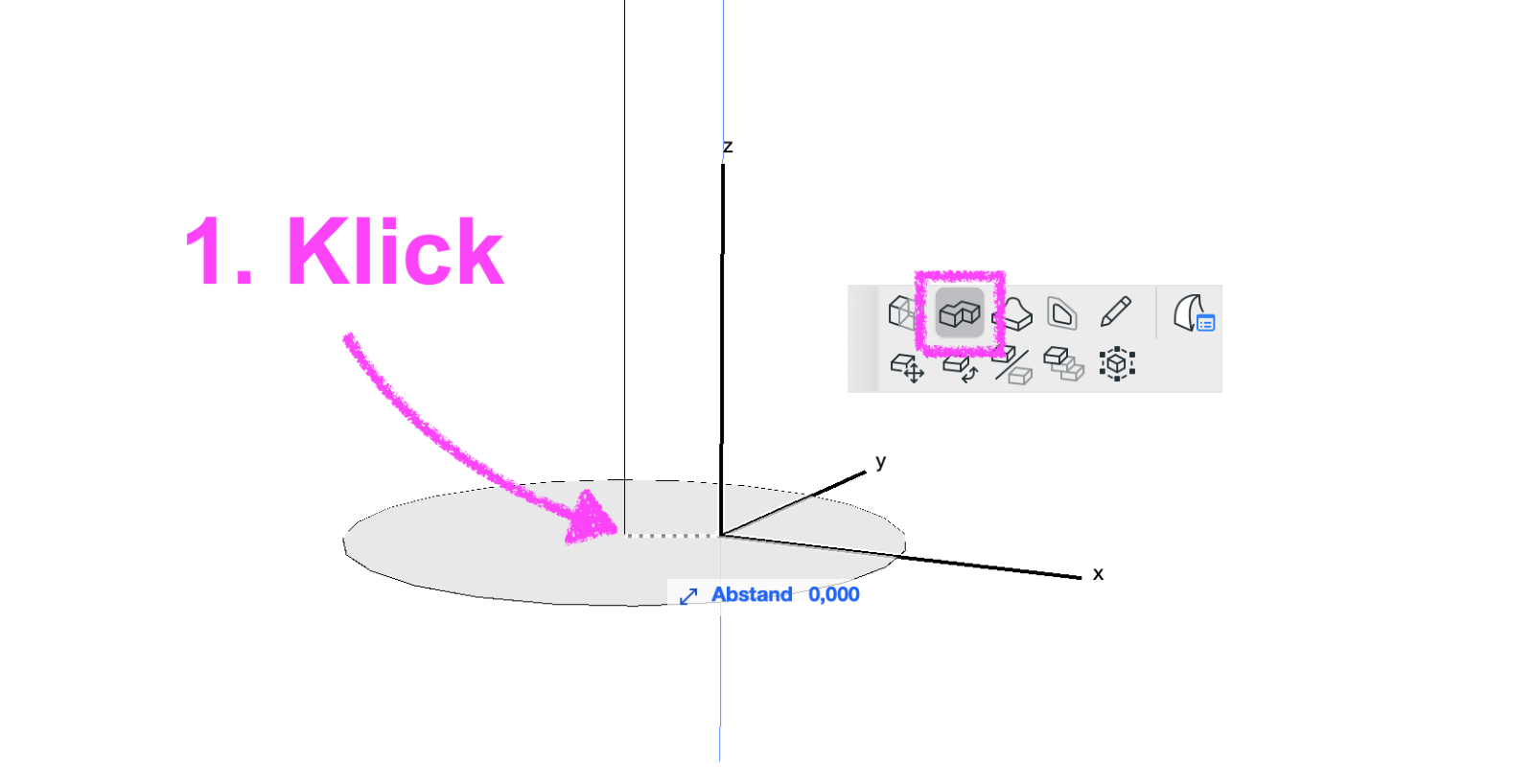

- Der 1. Klick auf dem Morph-Pfad muss der Anfangspunkt, also der 1. Knotenpunkt, des Morph-Pfades sein.
- Den Befehl Röhre aus der Pet-Palette aktivieren.
- Anschließend das Morph-Element mit Klicks auf die entsprechenden Knotenpunkte des Morph-Pfades erstellen.
4. Segmentierung prüfen
- Planung > Morph ändern > Segmentierung verändern…

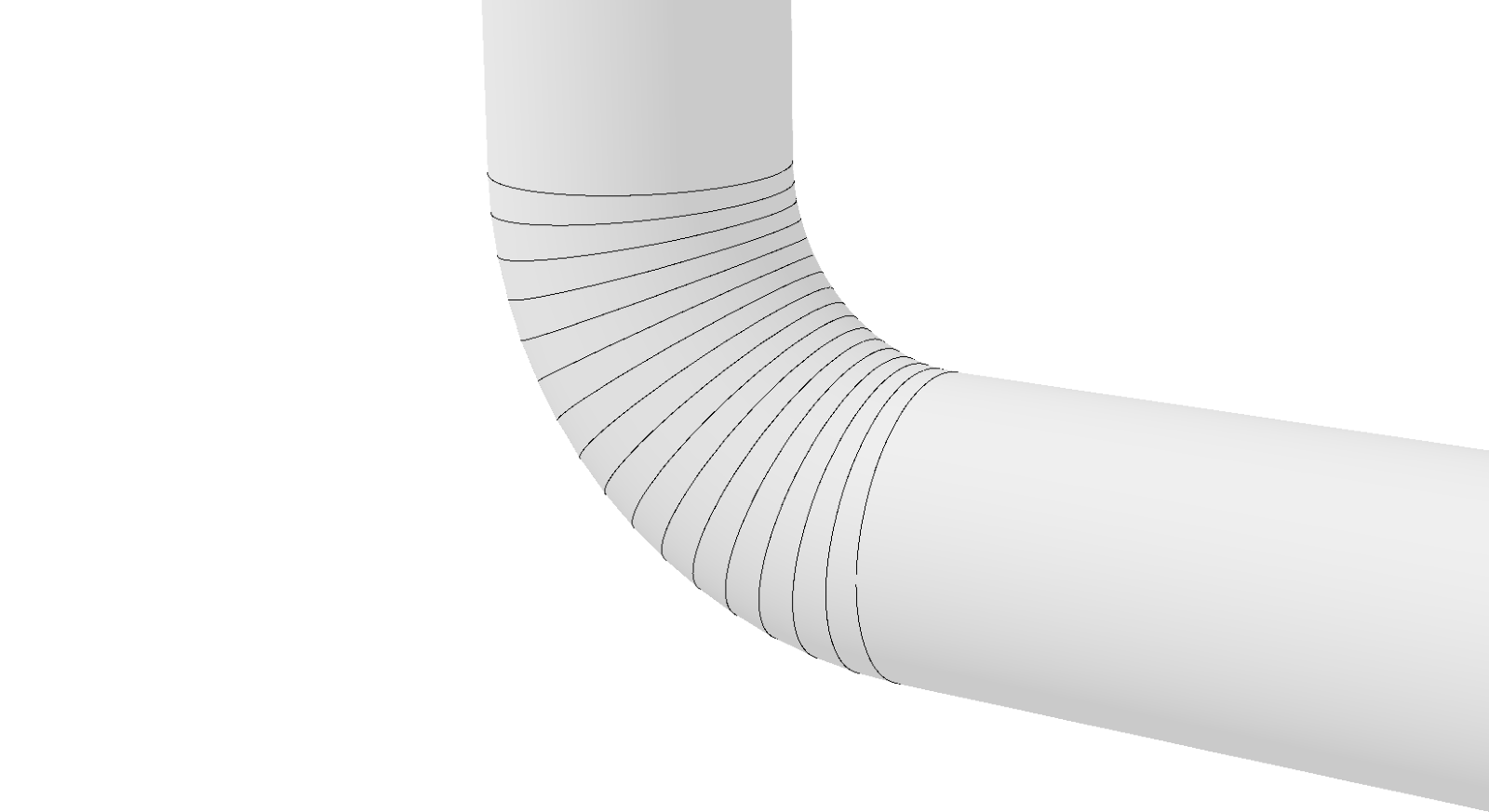

Mit einer bogenförmigen Extrusion werden automatisch Segmente erstellt. Wenn mehr oder weniger Segmente eingestellt sind, gibt es eine feinere oder eine gröbere Segmentierung der Bogenform. Die Segmentierung kann mit dem Menübefehl gesteuert werden.
Gut zu wissen:
Werden in den Einstellungen Änderungen getätigt, muss die Extrusion erneut erstellt werden, da sich die Einstellungen nicht auf bereits platzierte Elemente auswirken.
