Problemstellung
Wenn versucht wird Elemente mit der automatischen Bemaßungsfunktion zu bemaßen, werden die Elemente nicht bemaßt, bestimmte Maße fehlen, bestimmte Maße haben einen falschen Bezug oder die Öffnungshöhen von Türen bzw. Fenstern fehlt in der automatisch erstellten Bemaßung.
Es kann außerdem die folgende Fehlermeldung erscheinen:

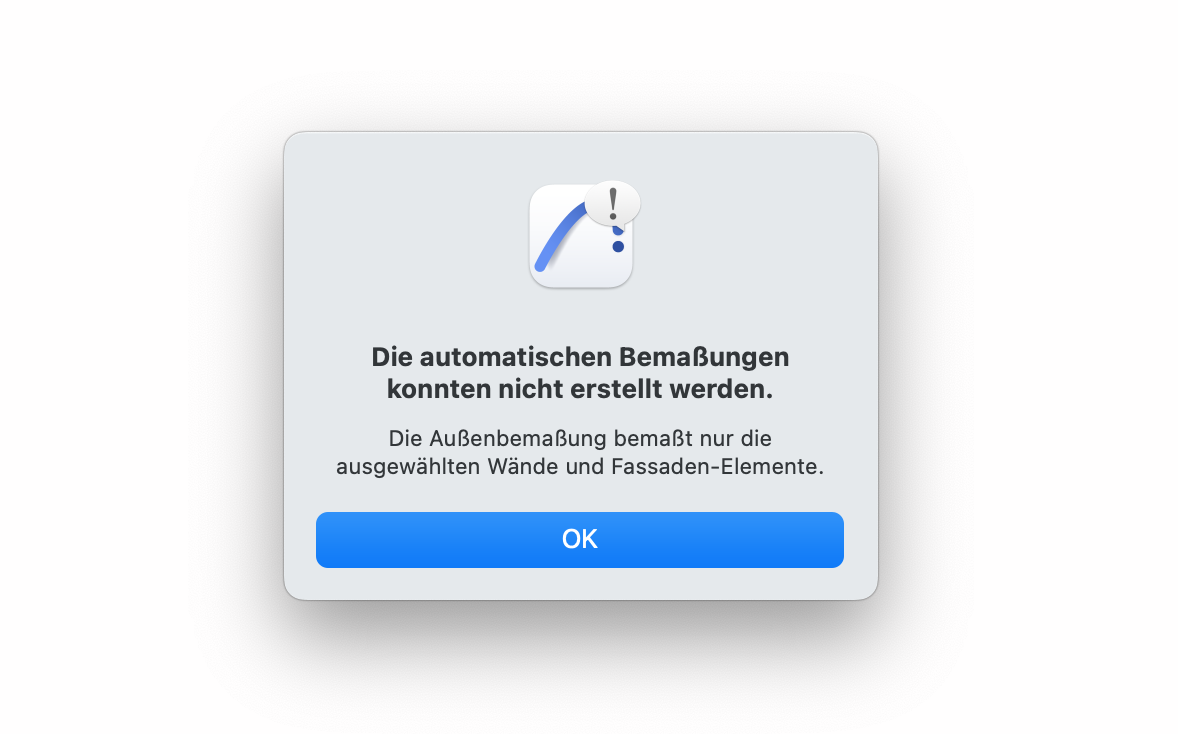

Die automatischen Bemaßungen konnten nicht erstellt werden.
Troubleshooting
1. Elementauswahl prüfen
Es muss für die entsprechende automatische Bemaßung, vor Anwendung des Befehls, die passende Elementauswahl getroffen sein.
- Mit der Funktion Automatische Außenbemaßung können nur Wand- und Fassaden-Elemente erkannt und bemaßt werden.
- Für die Automatische Innenbemaßung können auch Stützen und komplexere Profilelemente vermaßt werden.
- 2D-Elemente können nicht automatisch bemaßt werden.
2. Einstellungen des Bemaßungs-Werkzeug prüfen

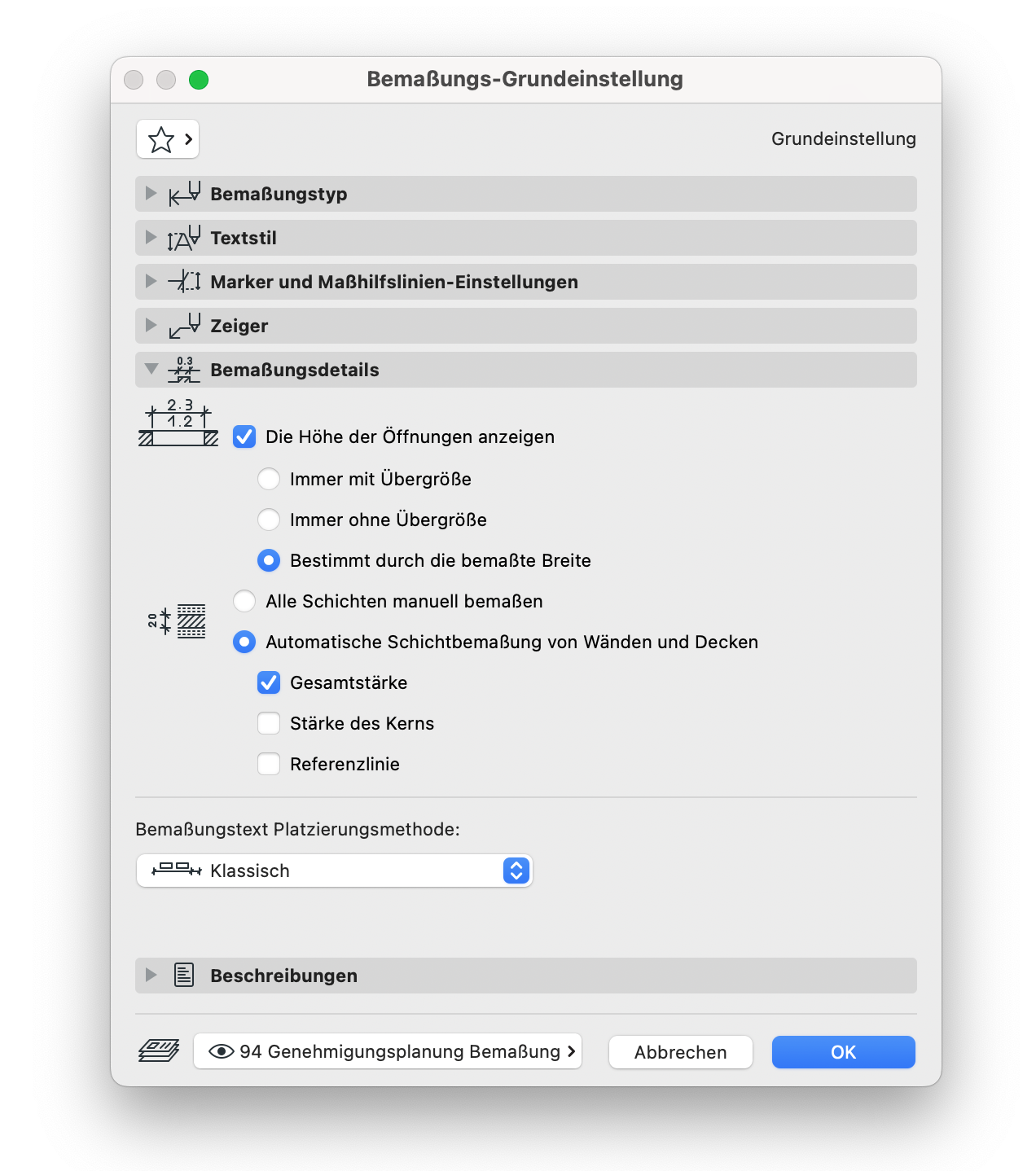

Die automatisch generierte Bemaßung richtet sich Inhaltlich nach den Einstellungen des Bemaßungs-Werkzeug, welche zum Zeitpunkt des automatischen Erstellens aktiv sind. Somit sollte vor dem Ausführen des Befehls der Automatischen Bemaßung die Einstellungen bezüglich der Längen- und Höhenbemaßung überprüft werden.
3. Passenden Menübefehl anwenden
Unter Dokumentation > Beschriftung > Automatische Bemaßung > Außenbemaßung… / Innenbemaßung… muss für die entsprechende Bemaßung der korrespondierende Befehl ausgewählt werden.
4. Einstellungen der Automatischen Bemaßung prüfen

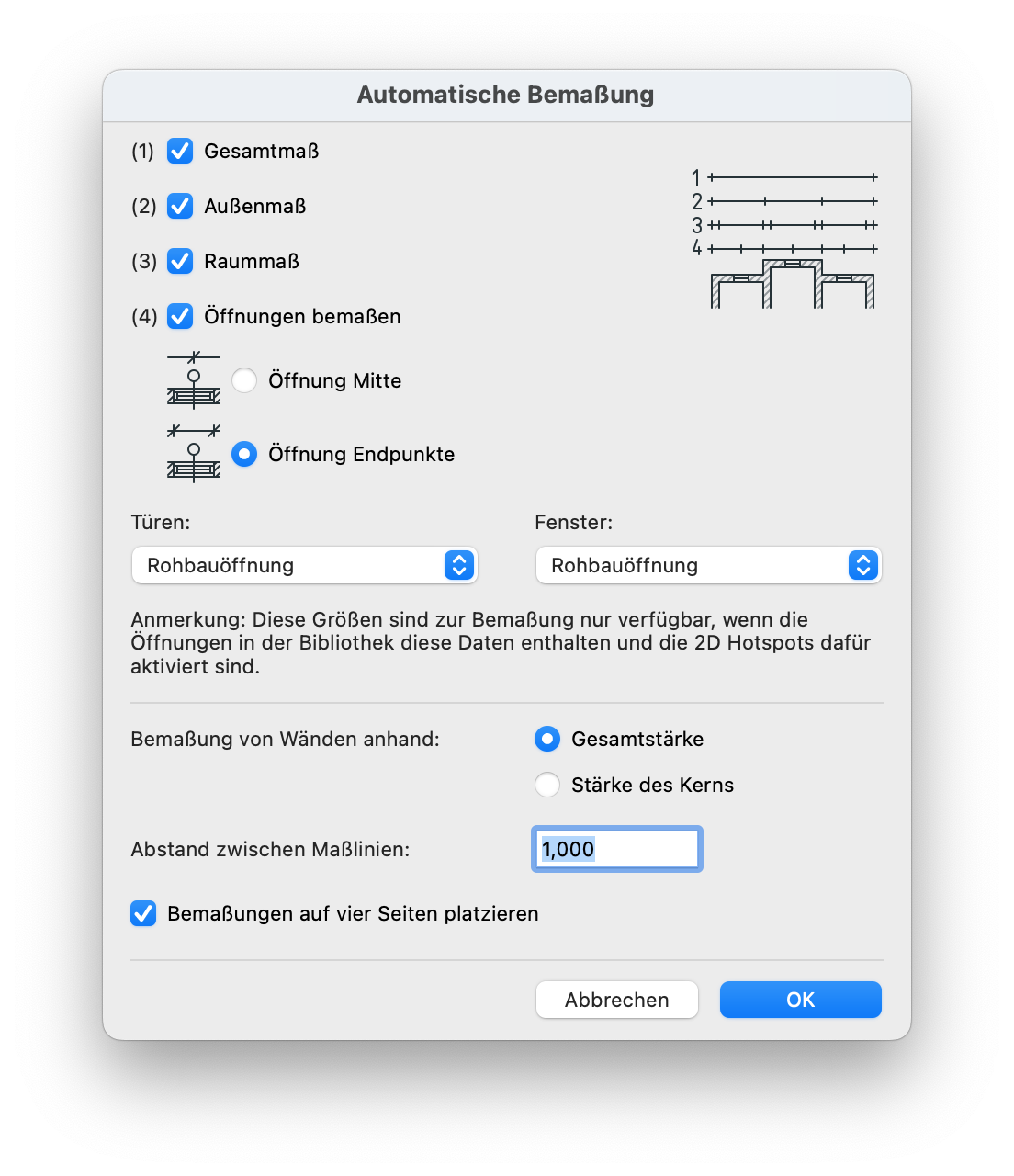

Im Einstellungsdialogfenster für die Außenbemaßung bzw. Innenbemaßung müssen die gewünschten Einstellungen bezüglich Bemaßungstyp und Bemaßungsbezug getätigt werden.
Hinweis:

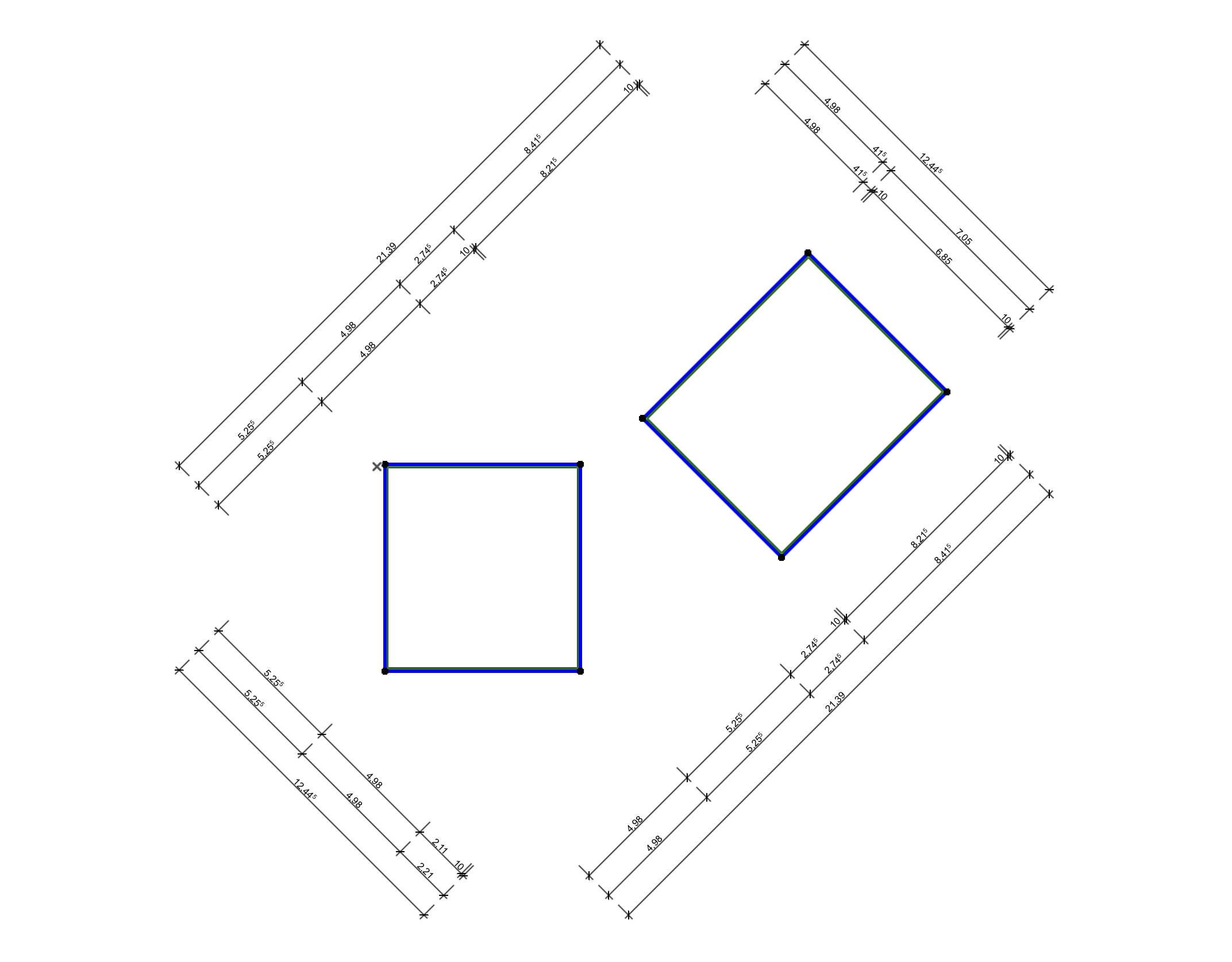

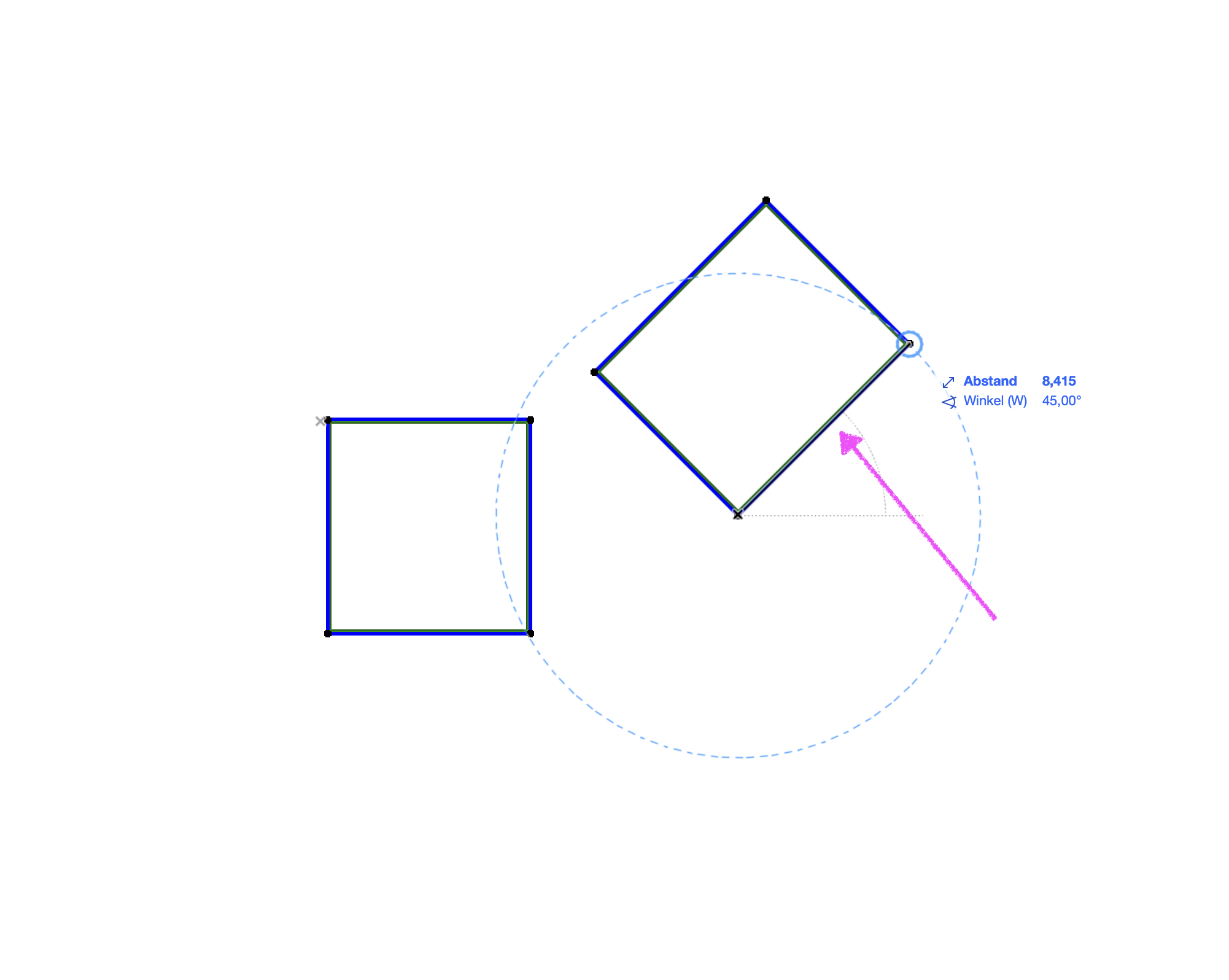

Automatisch erstellte Bemaßungen richten sich immer orthogonal zur Linie, welche die Richtung der Maßlinien bestimmt, aus.
