Problemstellung
Die Räume wurden im IFC-Export nicht exportiert und fehlen in der erstellten IFC-Datei.
Troubleshooting
1. IFC in einem Viewer prüfen
Das IFC-Modell darf nicht in Archicad zur Prüfung geöffnet werden, da Archicad die IFC erneut durch einen Übersetzer beim Import konvertiert. Die Prüfung erfolgt somit nicht korrekt. Stattdessen muss ein IFC Viewer für die unabhängige Prüfung verwendet werden.
Kostenloser IFC Viewer zum herunterladen: Solibri Anywhere
Hinweis:

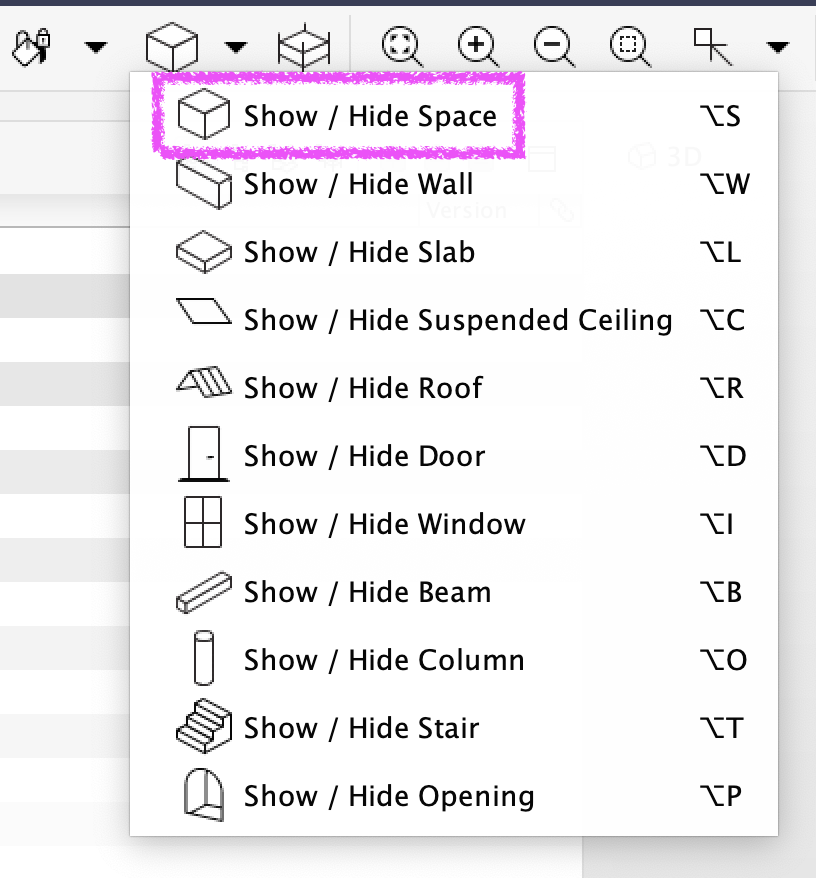

In vielen IFC Viewer sind Räume standardmäßig in der 3D Ansicht ausgeblendet. Es muss deswegen geprüft werden, ob die Räume im Viewer eingeblendet sind.
2. Sichtbarkeit der Räume vor dem Export prüfen
-

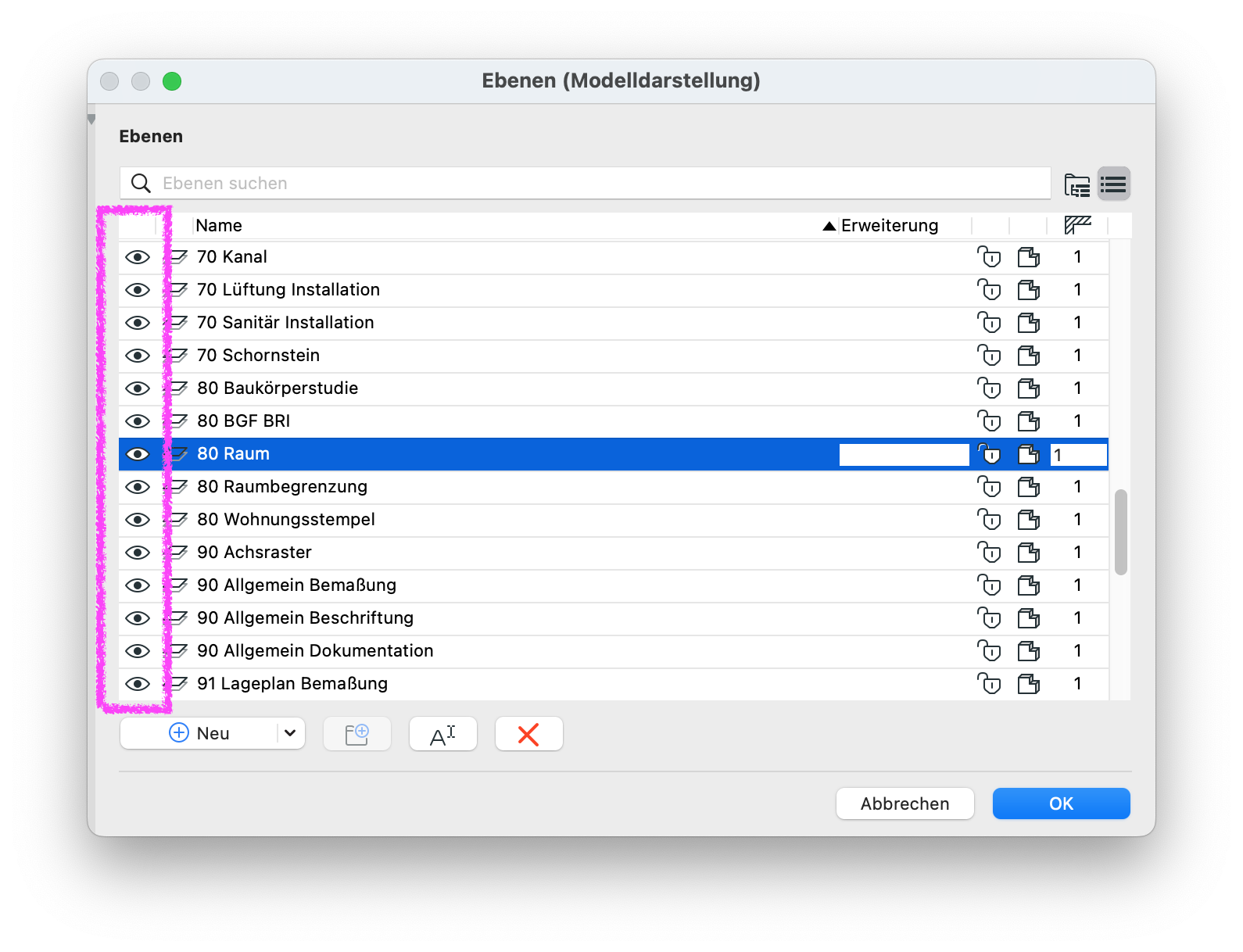

Ebenensichtbarkeit
Die Ebene, auf der die Räume platziert wurden, muss sichtbar sein.
-

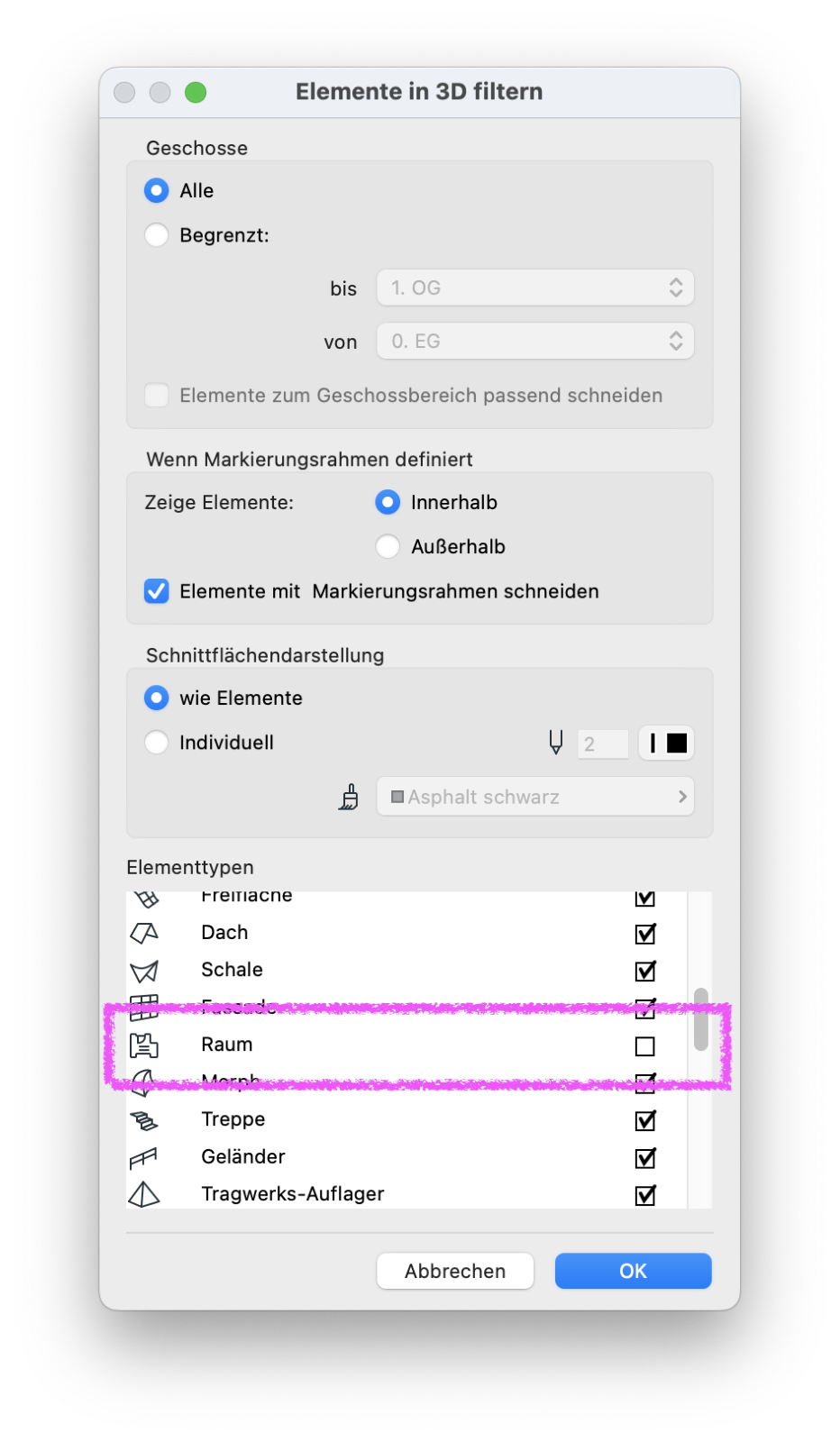

3D-Elemente filtern und schneiden
Räume können nur als Teil der IFC-Datei exportiert werden, wenn der Elementtyp Raum in den Einstellungen für Elementen in 3D filtern und schneiden, unter Ansicht > Elemente in 3D Ansicht > Elemente in 3D filtern und schneiden > Elementtypen, aktiviert ist.

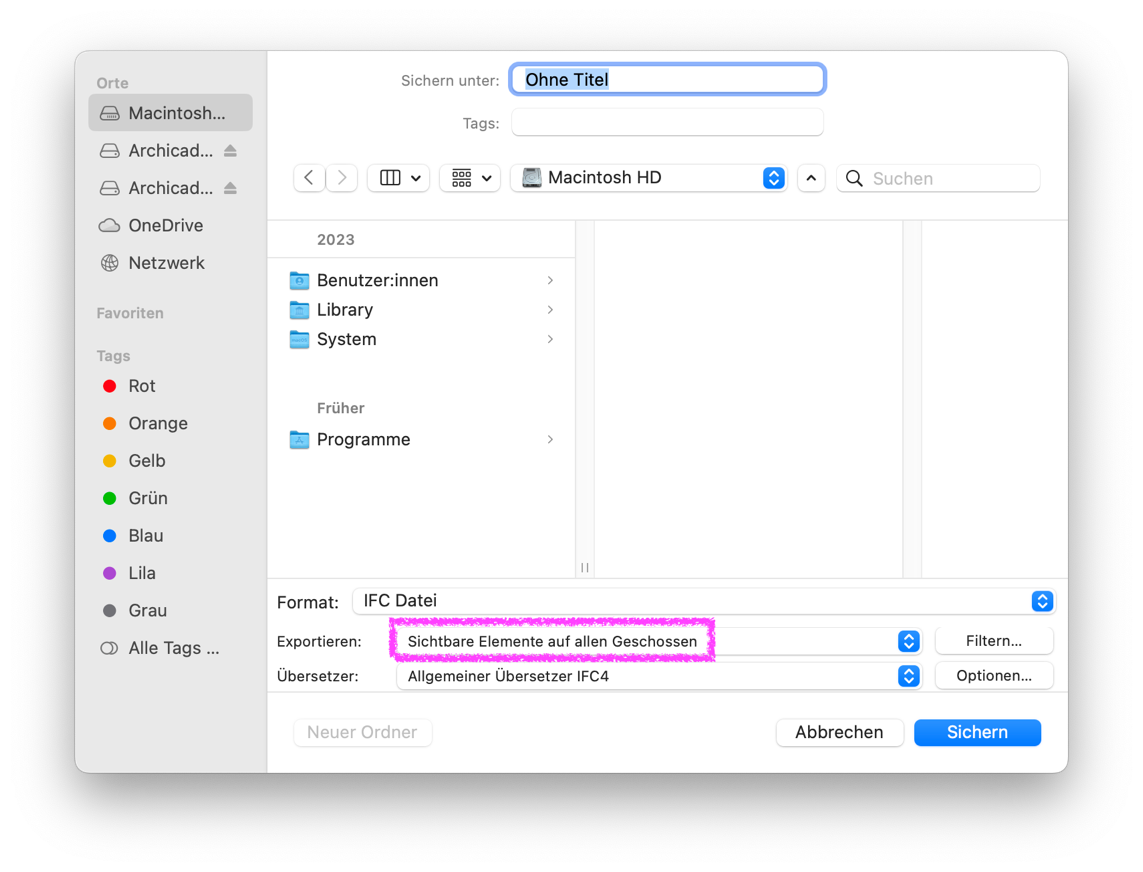

3. IFC aus dem 3D Fenster exportieren
- Die gewünschte Inhalte im 3D Fenster anzeigen lassen.
- Danach über Ablage > Sichern als exportieren.
- Dabei Sichtbare Elemente auf allen Geschossen wählen.
- Somit wird vor dem Export kontrolliert welche Elemente in dem IFC ausgegeben werden.

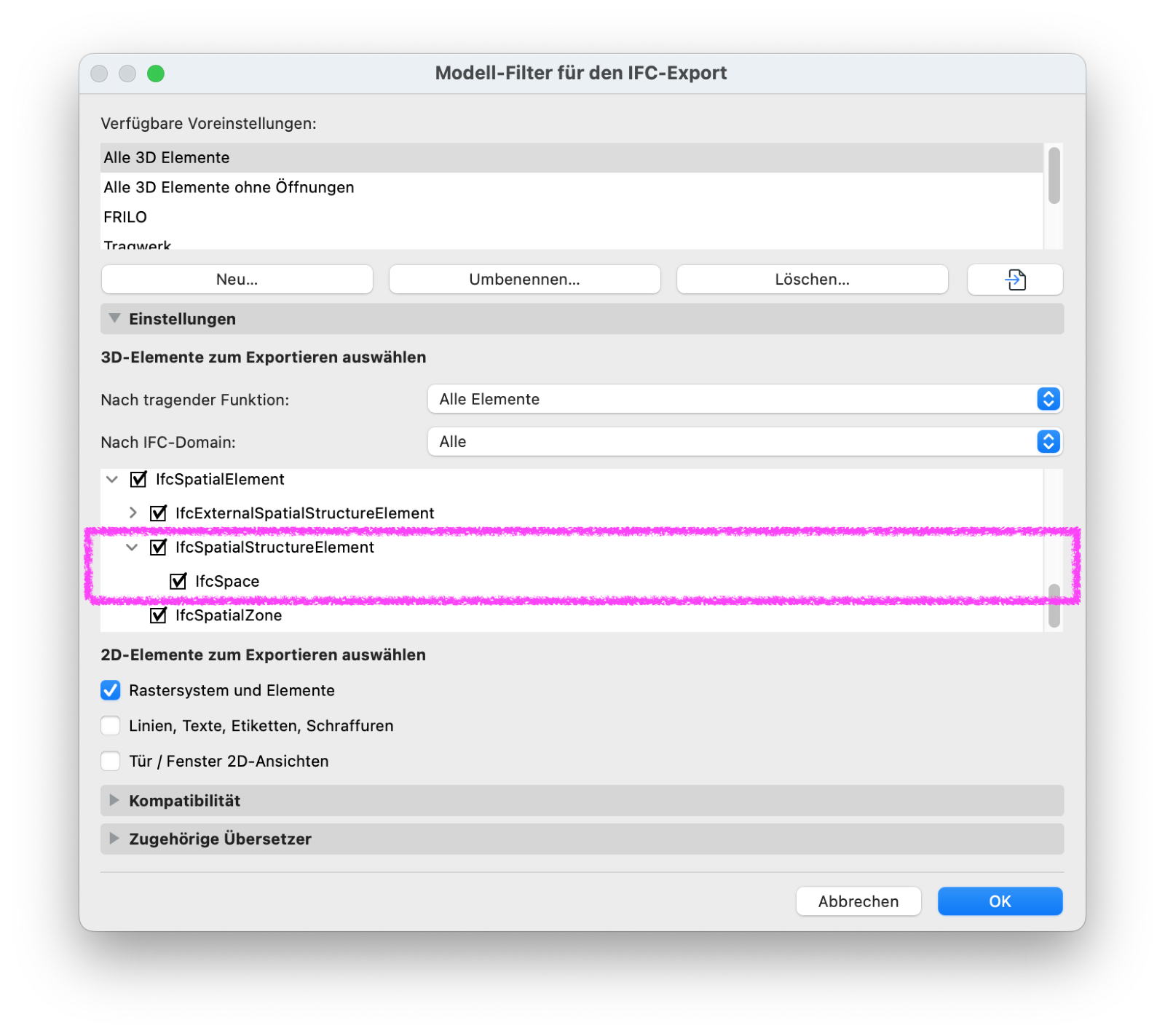

4. Modell-Filter für den IFC-Export prüfen

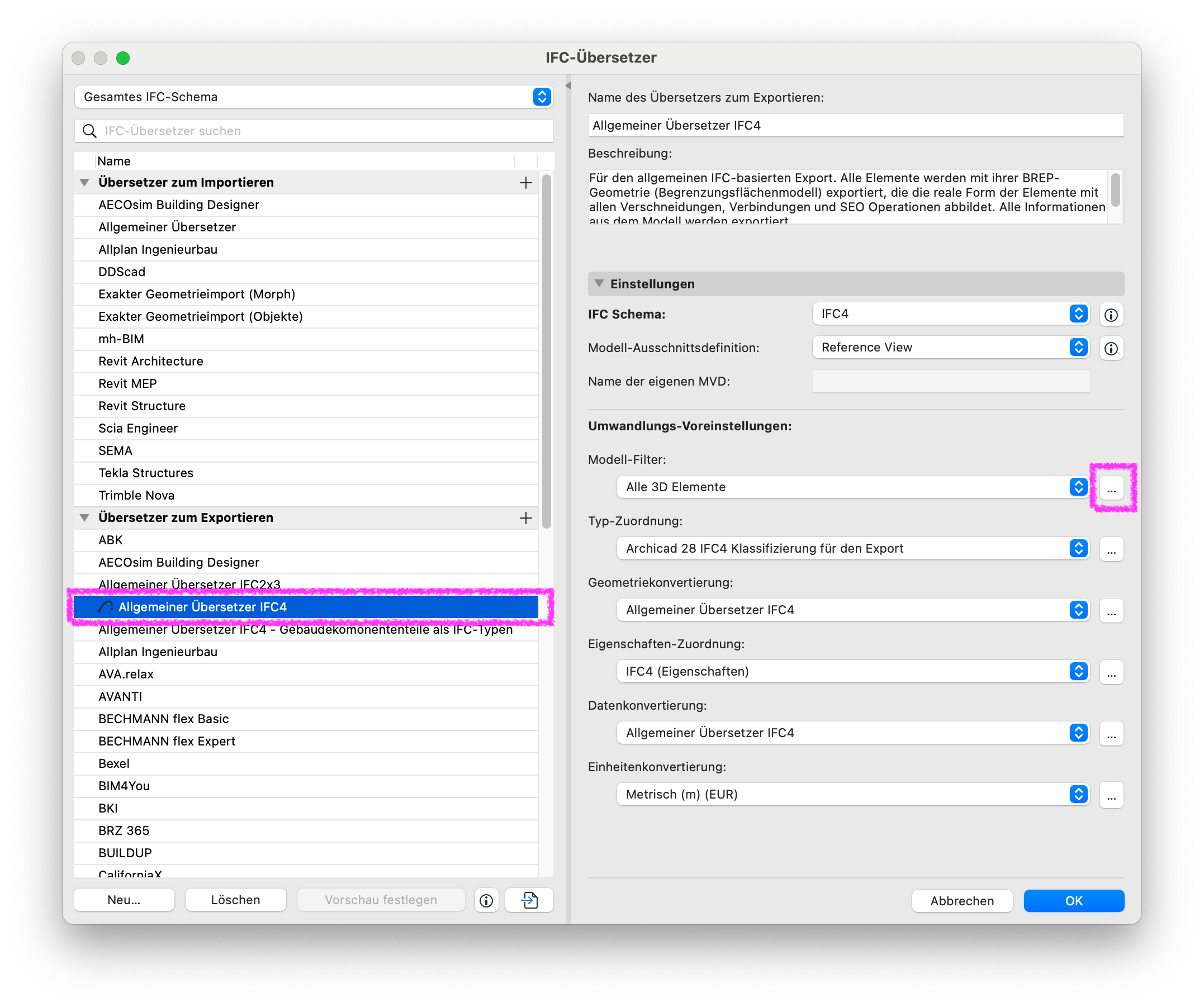

- Ablage > Interoperabilität > IFC > IFC-Übersetzer... öffnen.
- Verwendeten IFC-Übersetzer auswählen.
- Modell-Filter-Optionen öffnen.
- In den Einstellungen IFC-Übersetzers muss überprüft werden, ob die Räume als IfcSpace für den Export berücksichtigt werden.
