Problemstellung

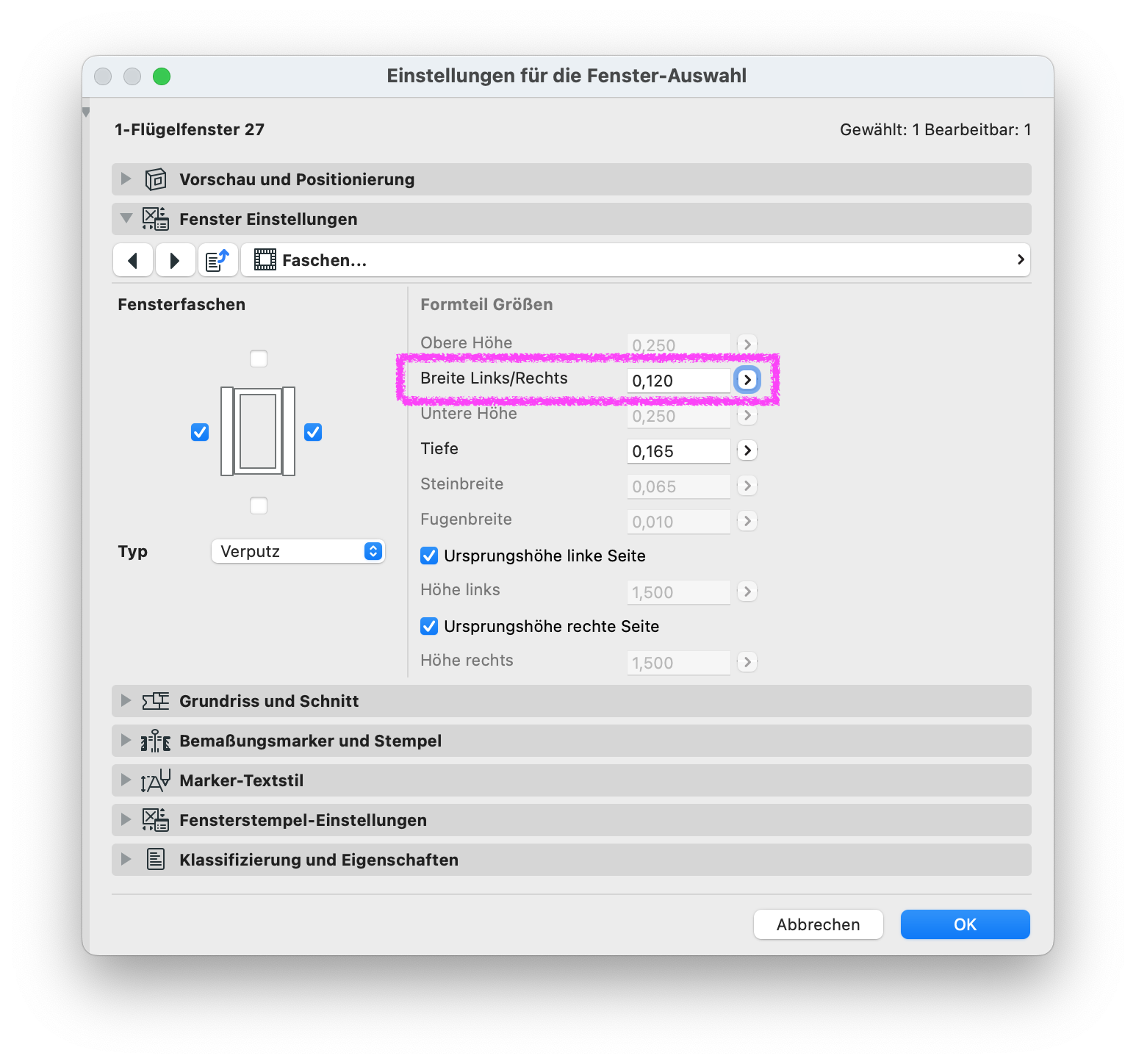

Für Fenster werden seitlich links und rechts Faschen unter Einstellungen für die Fenster-Auswahl > Fenster Einstellungen > Faschen… aktiviert. Im Einstellungsdialog ist es jedoch nicht möglich für die linke und rechte Fasche verschiedene Breiten unter Breite Links/Rechts einzustellen. Es lässt sich nur eine einheitliche Breite für die seitlichen Fensterfaschen definieren.
Troubleshooting – Schritte
Manuell ergänzen

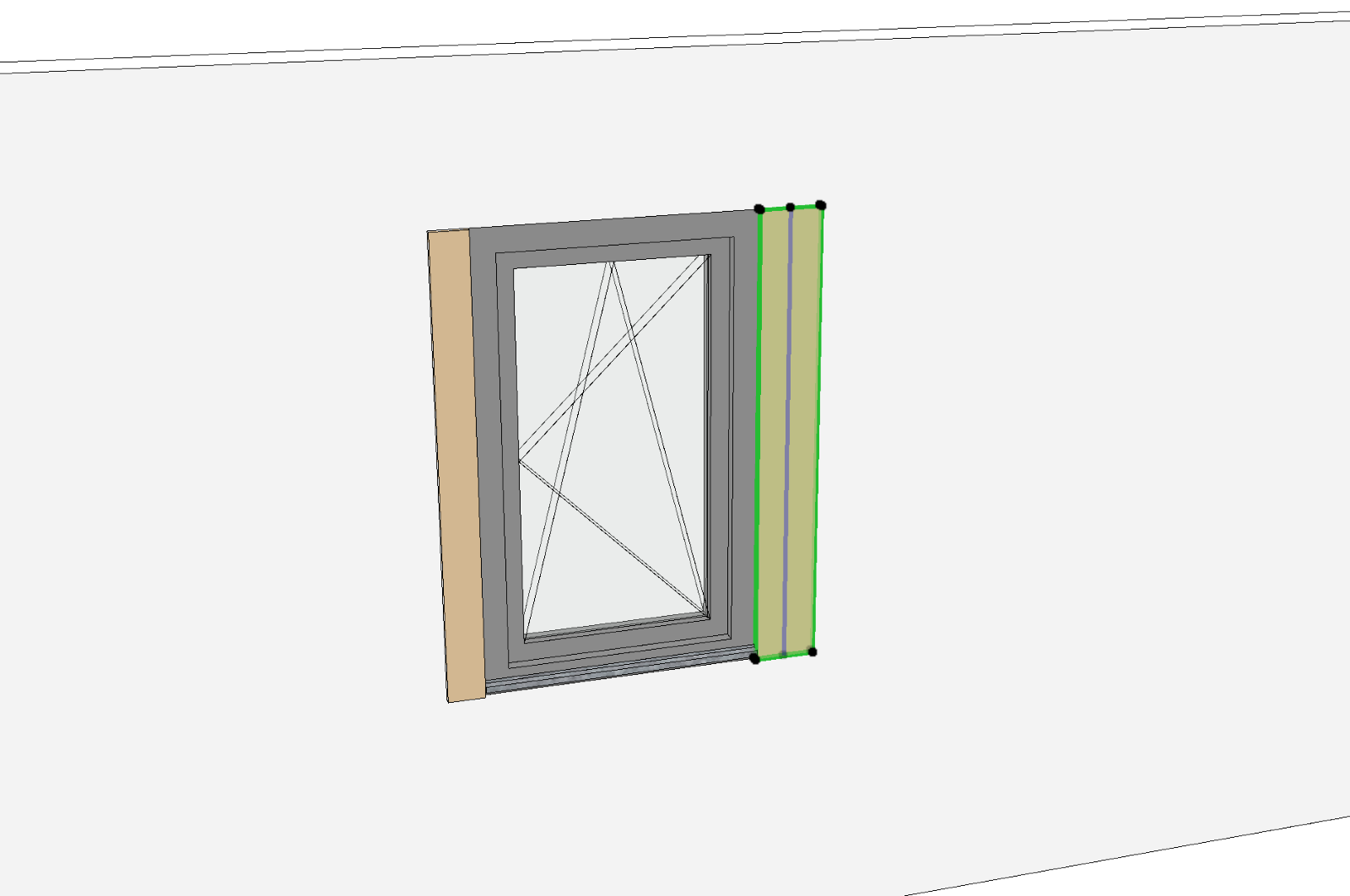

Unter Breite Links/Rechts kann kein abweichendes Breitenmaß für eine der seitlichen Faschen festgelegt werden. Die abweichende Fasche kann in den Fenster-Einstellungen unter Faschenfenster deaktiviert und anschließend manuell an entsprechender Stelle mit einen zusätzlichen Konstruktionselement konstruiert werden.
- Fasche direkt als Stütze oder Träger modellieren und platzieren.
- Fasche als Profil mit dem Profilmanager konstruieren und als Stütze oder Träger platzieren.
- Fasche als Morph modellieren und platzieren.
Hinweis:
Es kann auch ähnlich einer Gesimsmodellierung in Archicad vorgegangen werden.
