Problemstellung

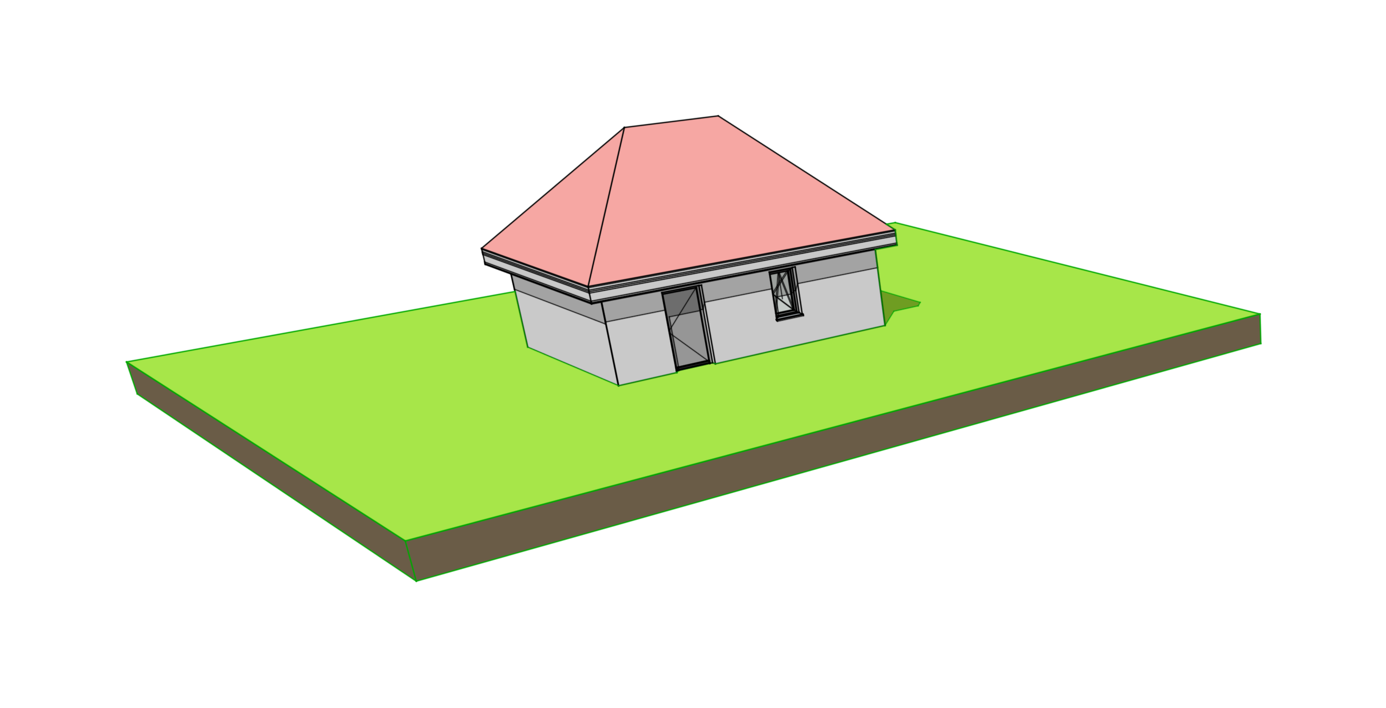

Im 3D-Fenster wird das virtuelle Gebäudemodell bzw. entsprechende 3D-Elemente angezeigt. Der Versuch die 3D-Inhalte in das 2D zu kopieren, schlägt fehl. Es erscheint die folgende Meldung:
Troubleshooting
1. 3D-Elemente im 3D anzeigen

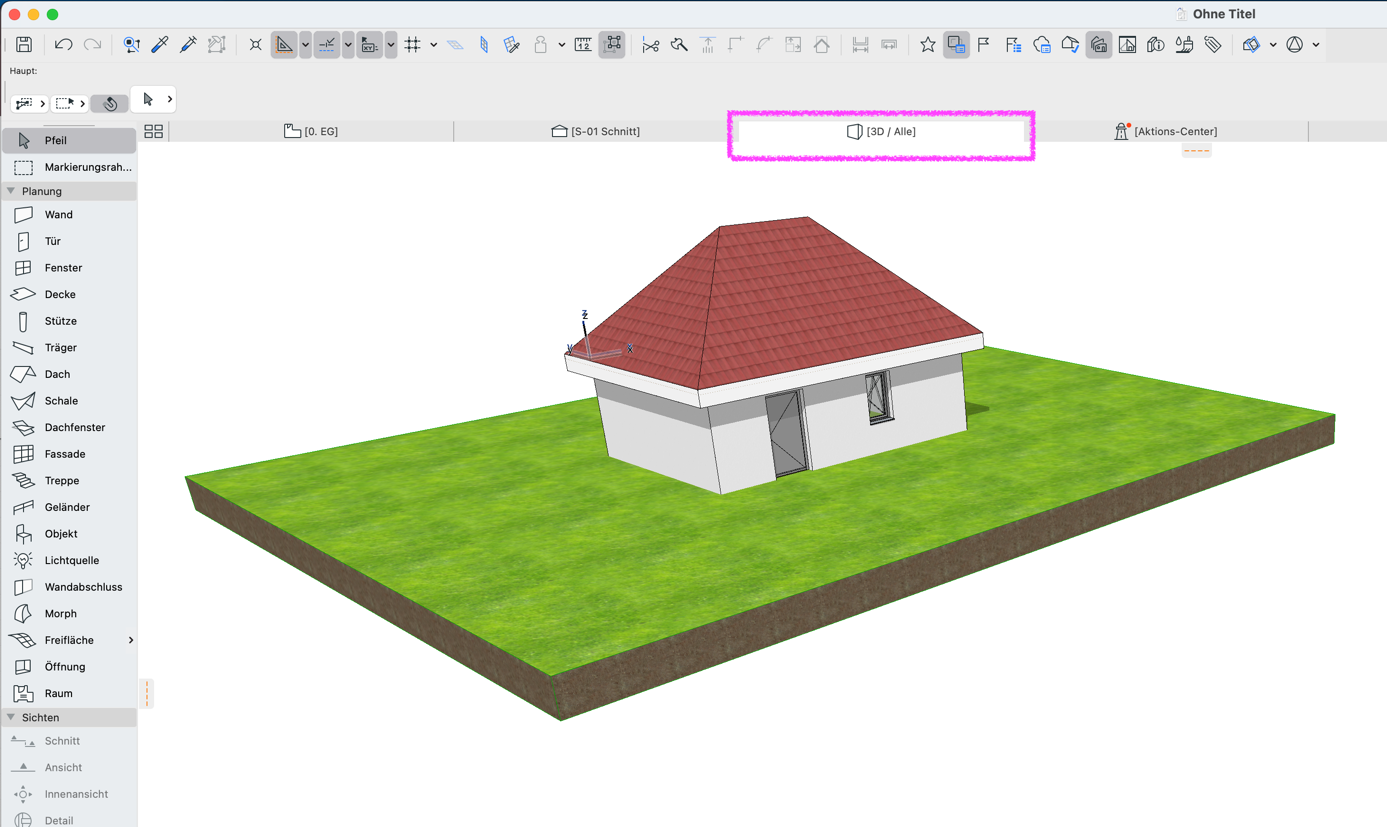

Es ist sicherzustellen, dass die gewünschten 3D-Inhalte im 3D-Fenster angezeigt werden, die als 2D-Elemente extrahiert werden sollen.
2. Vektorielle Engine unter 3D-Stile einstellen

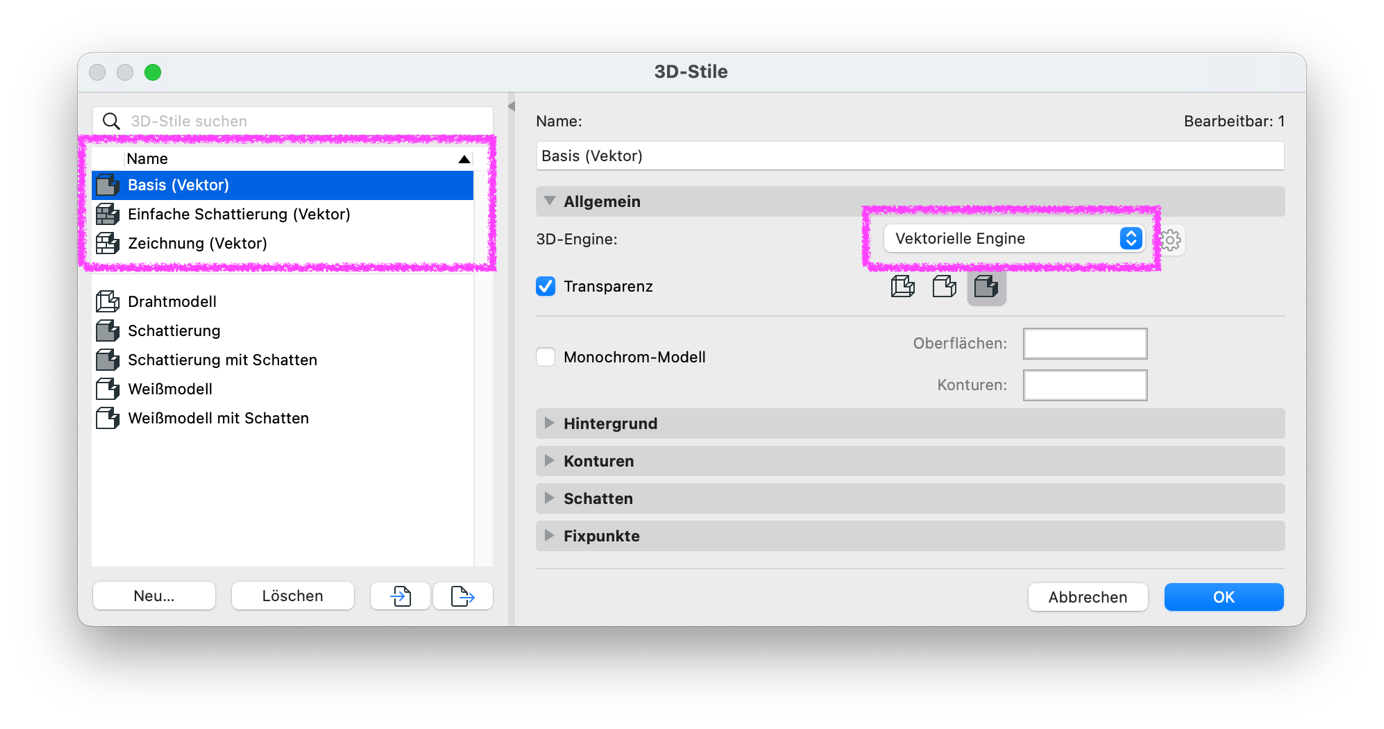

Es ist unter Ansicht > 3D-Darstellungmodus > 3D-Stile... ein 3D-Stil, z.B. voreingestellten oder eigen erstellter 3D-Stil, auszuwählen. Der ausgewählte 3D-Stil muss mit der Vektoriellen Engine als 3D-Engine erzeugt werden.
Gut zu wissen:
Nur mit der Vektoriellen Engine als 3D-Engine ist es möglich Inhalte aus dem 3D-Fenster zu kopieren und z. B. einem Grundriss als 2D-Elemente einzufügen.
3. Markierungsrahmen im 3D-Fenster aufziehen

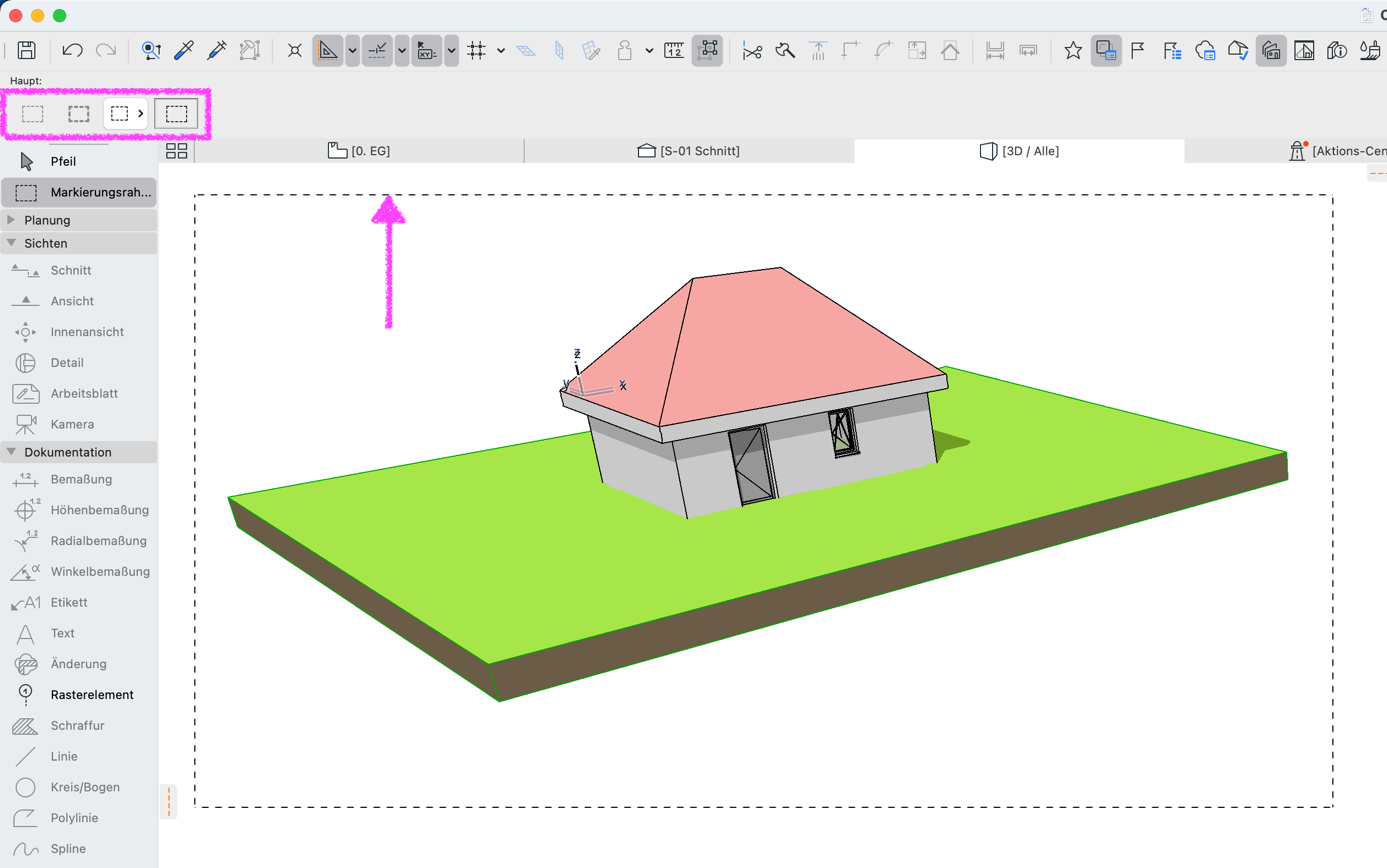

Um die gewünschten 3D-Inhalte herum, ist im 3D-Fenster ein Markierungsrahmen aufzuziehen.
4. Kopieren und Einstellungen definieren

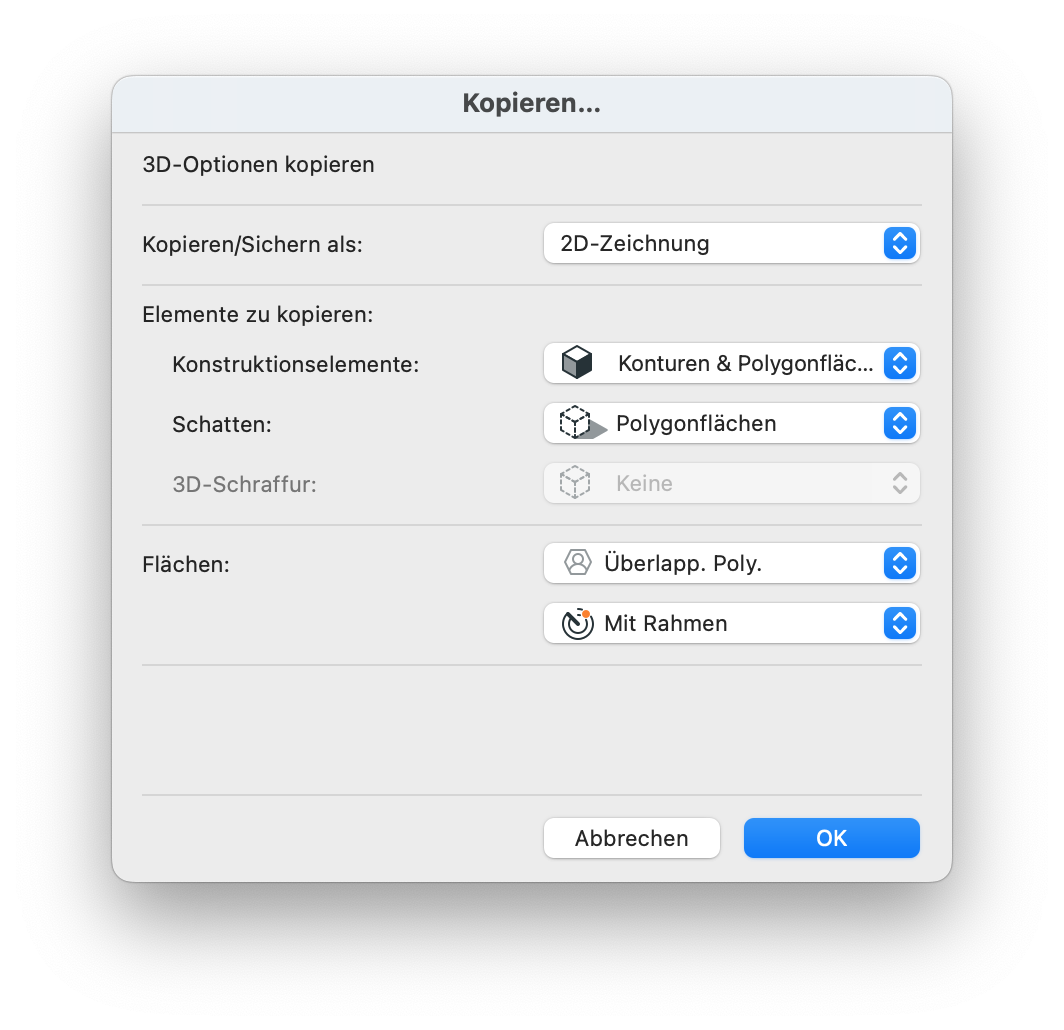

Mit Strg+C (auf WIN) bzw. Cmd+C (auf MAC) ist der Kopieren-Befehl auszuführen. Im erscheinenden Dialogfenster Kopieren… sind die gewünschten Einstellungen zu tätigen.
Damit 3D-Elementen in 2D-Bestandteile umgewandelt werden, muss unter Elemente zu kopieren für die Konstruktionselemente die Einstellungen Konturen, Polygonflächen oder Konturen & Polygonflächen gewählt werden. Anschließend sind die Einstellungen mit dem OK zu bestätigen.
5. Inhalte in Projektsicht einfügen
Mit Strg+V (auf WIN) bzw. Cmd+V (auf MAC) ist der Einfügen-Befehl in der gewünschten Projektsicht, z.B. einem Grundriss oder Arbeitsblatt, auszuführen. Im erscheinenden Dialogfenster Einfügen-Optionen… sind die gewünschten Einstellungen zu tätigen. Anschließend sind die Einstellungen mit Einfügen zu bestätigen.
Die 2D-Kopie des 3D-Modells wird anschließend in der gewählten Projektsicht platziert.
