Problembeschreibung
Eine Wand soll an ihrer Oberseite und/oder Unterseite in Längsrichtung, also parallel zur Referenzlinie der Wand, ein Gefälle bzw. eine Neigung aufweisen. Die Wand lässt sich jedoch nicht abschrägen; an ihrer Ober- und/oder Unterseite bleibt diese gerade.
Troubleshooting
Einzel-Dach zum Beschneiden verwenden
Die Schräge in Längsrichtung der Wand kann durch die Verwendung eines Einzel-Daches und dem Befehl Mit Einzel-Dach beschneiden... realisiert werden.
Die folgenden Arbeitsschritte sind zu befolgen:
- Einzel-Dach mit der entsprechenden Neigung erstellen und zur Wand ausrichten.
- Tipp: Ein Ausrichten des Daches in einem Schnitt oder einer Ansicht kann die Arbeit erleichtern.

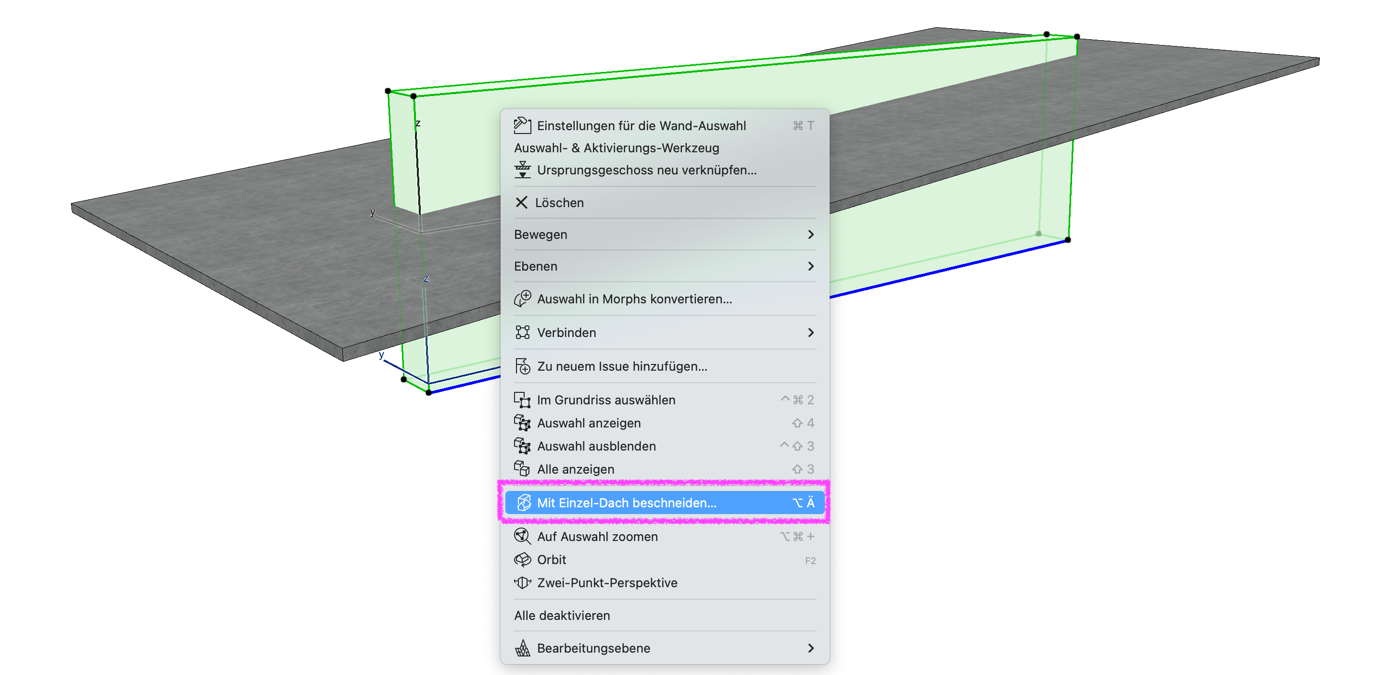

- Wand auswählen und den Befehl Mit Einzel-Dach beschneiden... im Kontextmenü (rechter Mausklick) ausführen.

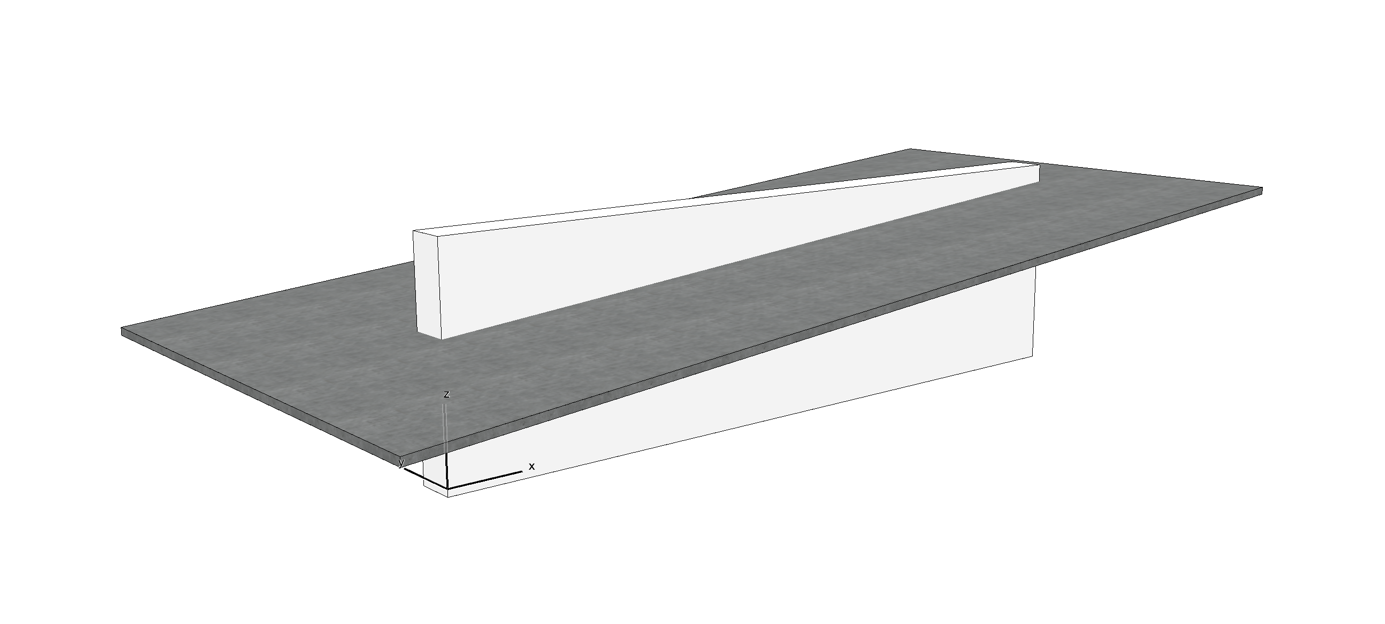

- Im Dialogfenster auswählen, ob das Element oben oder unten beschnitten werden soll und mit Beschneiden bestätigen.
- Das Dach kann anschließend ausgeblendet oder gelöscht werden.
Gut zu wissen: Um die Trimm-Operation rückgängig zu machen, kann mit dem Befehl Alle Verschneidungen aufheben im Kontextmenü die Beschneidung aufgehoben werden. Werden Solid-Element-Befehle verwendet, dürfen die Operatoren-Elemente nicht gelöscht werden.
Weitere Informationen: Elemente durch Einzel-Dach beschneiden.
