Problembeschreibung
Rasterelemente werden beim Export in eine IFC-Datei aus Archicad nicht angezeigt.
Troubleshooting
1. Exportierte IFC im IFC-Viewer prüfen
Das IFC-Modell darf nicht in Archicad zur Prüfung geöffnet werden, da Archicad die IFC erneut durch einen Übersetzer beim Import konvertiert. Die Prüfung erfolgt somit nicht korrekt. Stattdessen muss ein IFC Viewer für die unabhängige Prüfung verwendet werden.
Kostenloser IFC Viewer zum herunterladen: Solibri Anywhere
Hinweis:
In manchen IFC Viewer muss das Raster separat sichtbar geschalten werden.
2. Ebenenkombination prüfen
- Dokumentation > Ebenen > Ebenen (Modelldarstellung)…

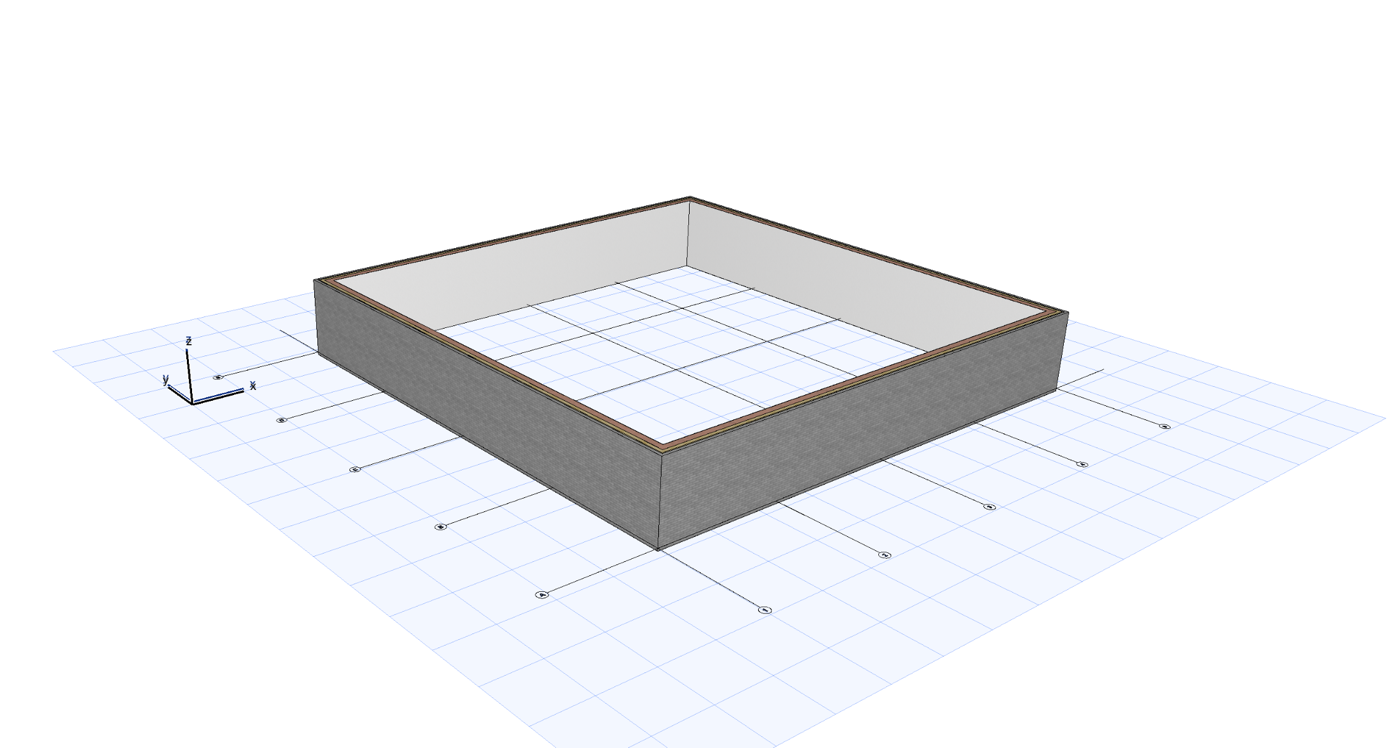

Sind die Rasterelemente in Archicad vorhanden? Werden diese in 2D und 3D angezeigt und ist die Ebene, auf der sich die Rasterelemente befinden, sichtbar?

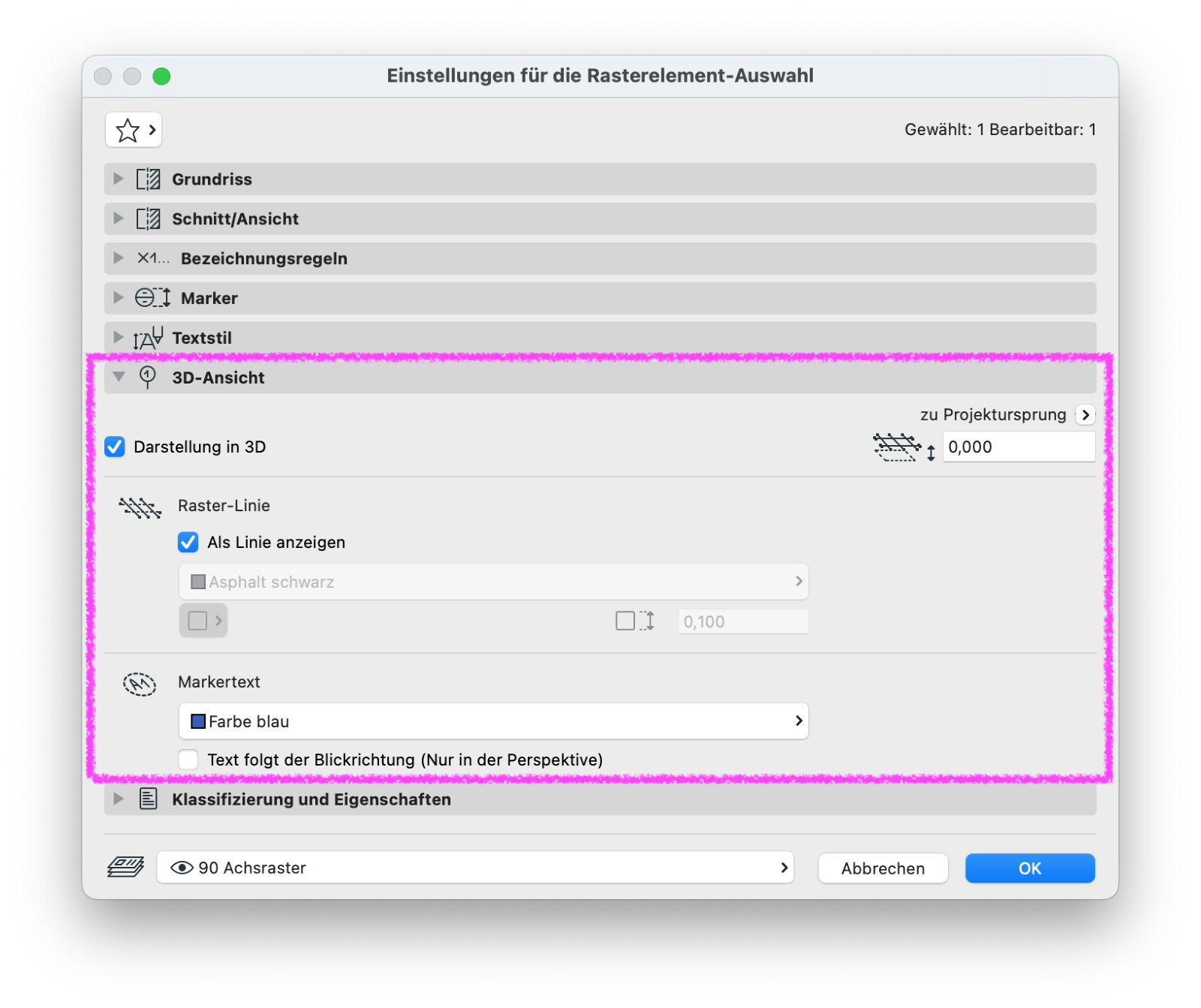

3. Einstellungen für die Rasterelement-Auswahl prüfen
Ist im Reiter 3D-Ansicht die Option Darstellung in 3D aktiviert und unter Raster-Linie die Option Als Linie anzeigen aktiviert? Welches Oberflächenmaterial ist für den Markertext vergeben?
4. IFC-Übersetzer-Einstellungen geprüft?

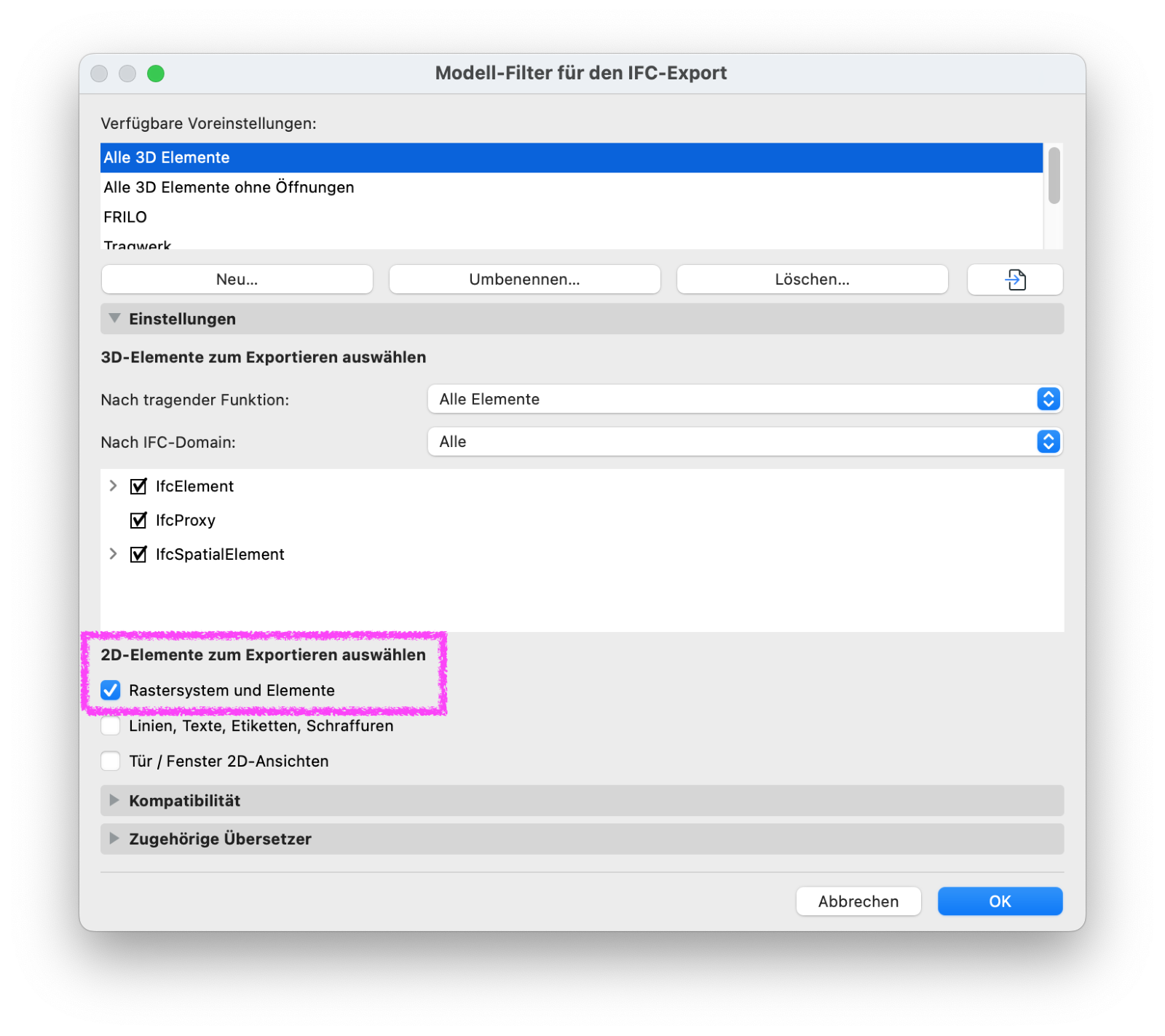

- Ablage > Interoperabilität > IFC > IFC-Übersetzer... > Ausgewählter IFC-Übersetzer für den Export > IFC-Übersetzer-Einstellungen > Modell-Filter öffnen
- Ist in den IFC-Übersetzer-Einstellungen unter Modell-Filter für den IFC-Export bzw. 2D-Elemente zum Exportieren auswählen die Option Rastersystem und Elemente aktiviert?
5. IFC-Modell korrekt exportiert?
Es sollten die allgemeinen Tipps für den IFC-Export berücksichtigt werden: Troubleshooting Tipps für IFC Export
