Problembeschreibung
Eine 3D DWG- oder DXF-Datei wird aus Archicad nicht exportiert, bzw. wird ohne 3D-Daten exportiert. Die exportierte 3D DWG wird nur in 2D angezeigt.
Troubleshooting
1. Exportierte DWG im DWG-Viewer prüfen
Ein DWG-Export kann nicht mit Archicad geprüft werden, da Archicad die DWG beim Import erneut konvertiert. Die Prüfung erfolgt somit nicht korrekt. Die Prüfung muss mit einen DWG Viewer erfolgen. Kostenlose DWG Viewer zum herunterladen sind im Internet verfügbar.
Im DWG Viewer sind die folgenden Punkte zu prüfen:
- Ist die Zeichnung im Viewer korrekt als 3D Modell dargestellt?
Dann liegt das Problem an der Import-Seite. - Ist das Zeichnung im Viewer auch nur 2D?
Dann weiter zu Schritt 2.
2. DWG-/DXF-Export aus dem 3D-Fenster heraus erzeugt?
3D-Daten können im DWG-/DXF-Export nur erzeugt werden, wenn der Export direkt aus dem 3D-Fenster heraus geschieht.
- Die gewünschten 3D-Inhalte im 3D-Fenster sichtbar machen
- Ablage > Sichern als…

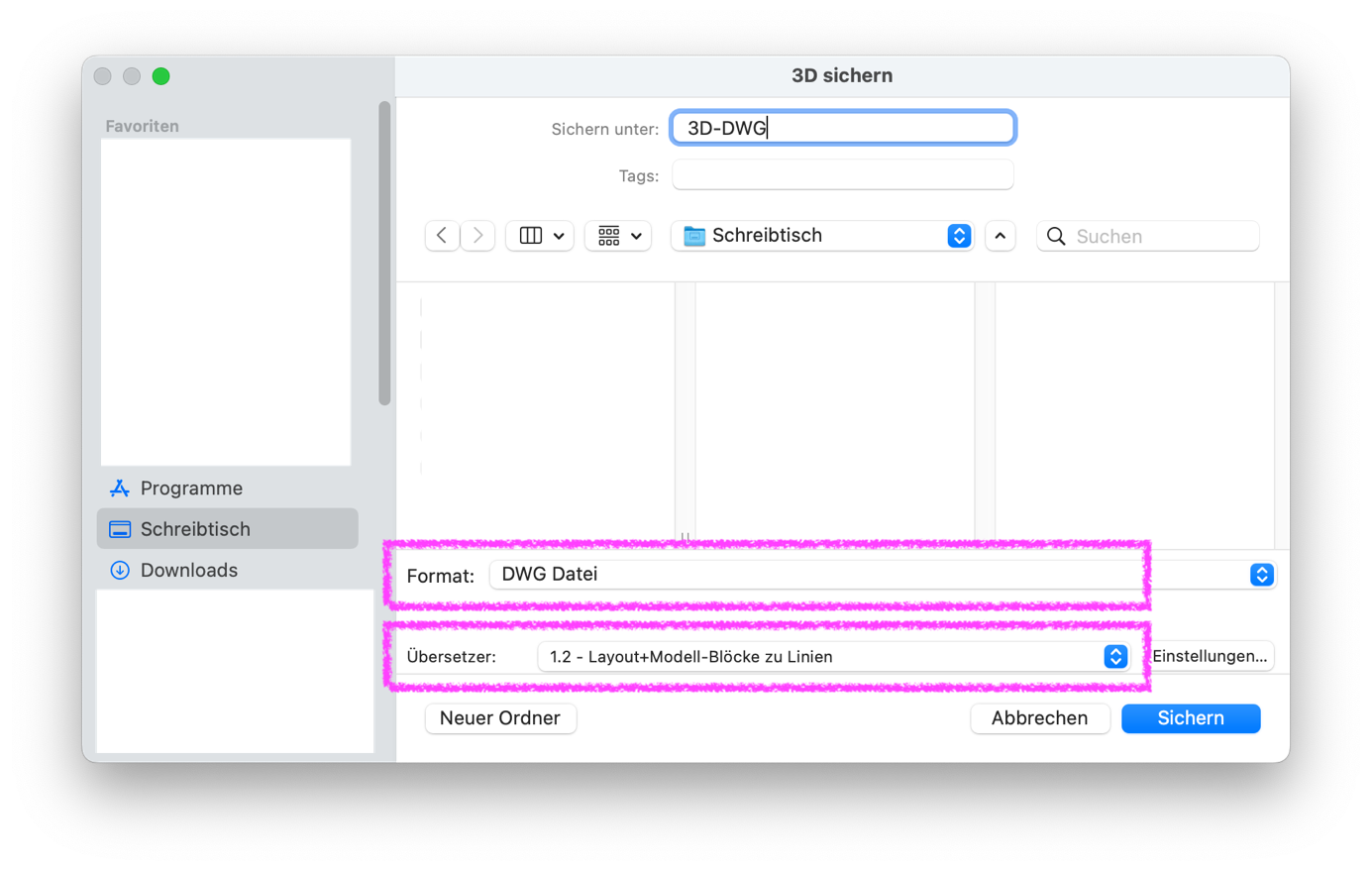

- Im Dialogfenster 3D sichern das Format DWG und einen Übersetzer auswählen.
- Auf den Button Sichern klicken, um die 3D-DWG/DXF zu erzeugen
