Problembeschreibung
Auf dem vorhandenen Geländemodell bzw. auf der Freifläche können keine neuen Knotenpunkte, auch Höhenpunkte genannt, erzeugt werden.
Troubleshooting

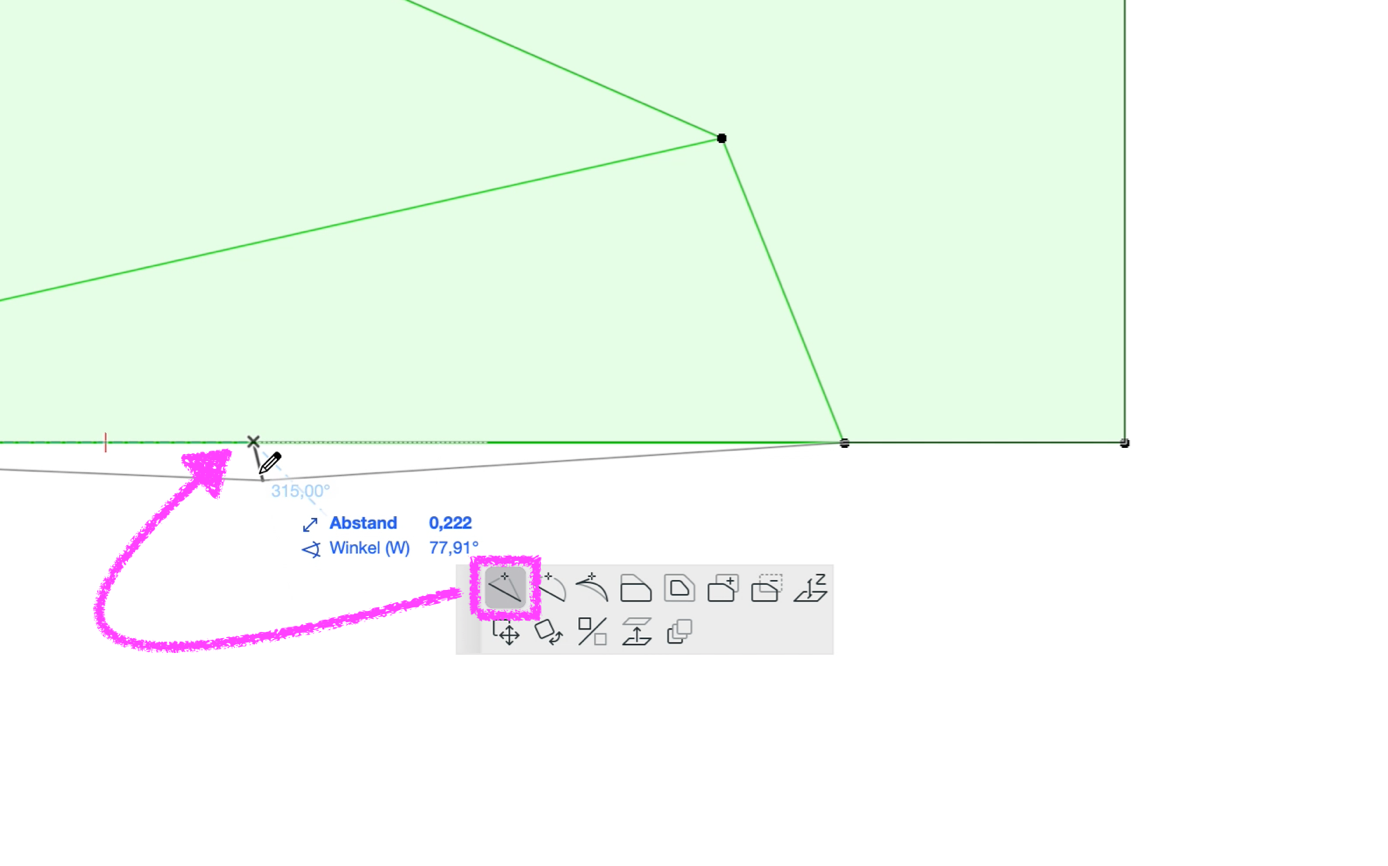

1. Höhenpunkt auf einer Kante der Freifläche erstellen
- Freifläche auswählen bzw. markieren
- Auf die gewünschte Kante bzw. Stelle der Kante klicken
- Mit dem Befehl Neuen Knotenpunkt einfügen aus der Pet-Palette neuen Knotenpunkt erstellen
- Bei Bedarf den neu erstellen Knotenpunkt an die gewünschte Stelle verschieben

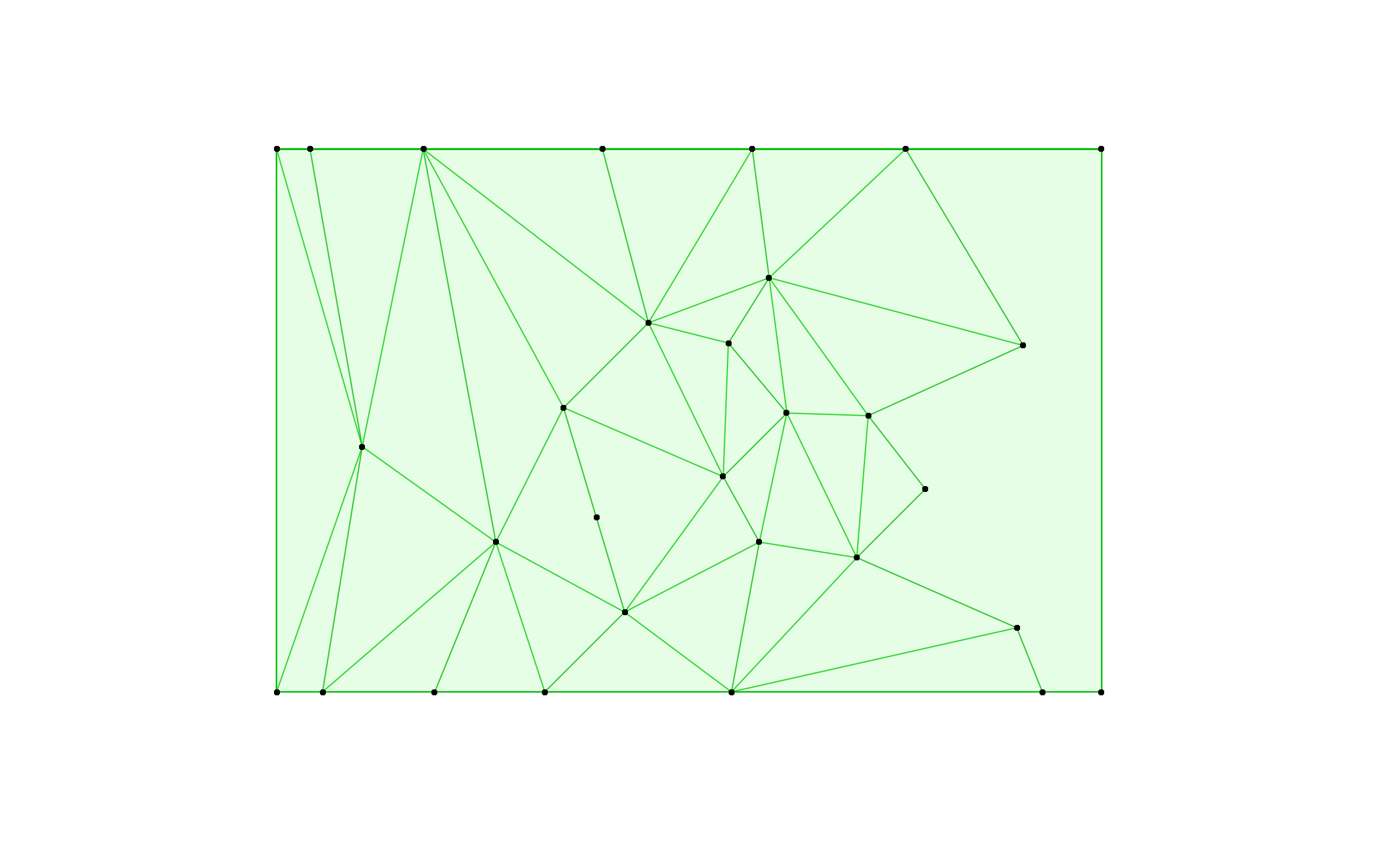

2. Höhenpunkt auf der Freifläche erstellen
- Freifläche auswählen bzw. markieren
- Freiflächen-Werkzeug aktivieren
- Geometriemethode: Polygon auswählen
- Doppelklick auf die gewünschte Stelle auf der Freifläche, um einen neuen Knotenpunkt zu erstellen
Hinweis:

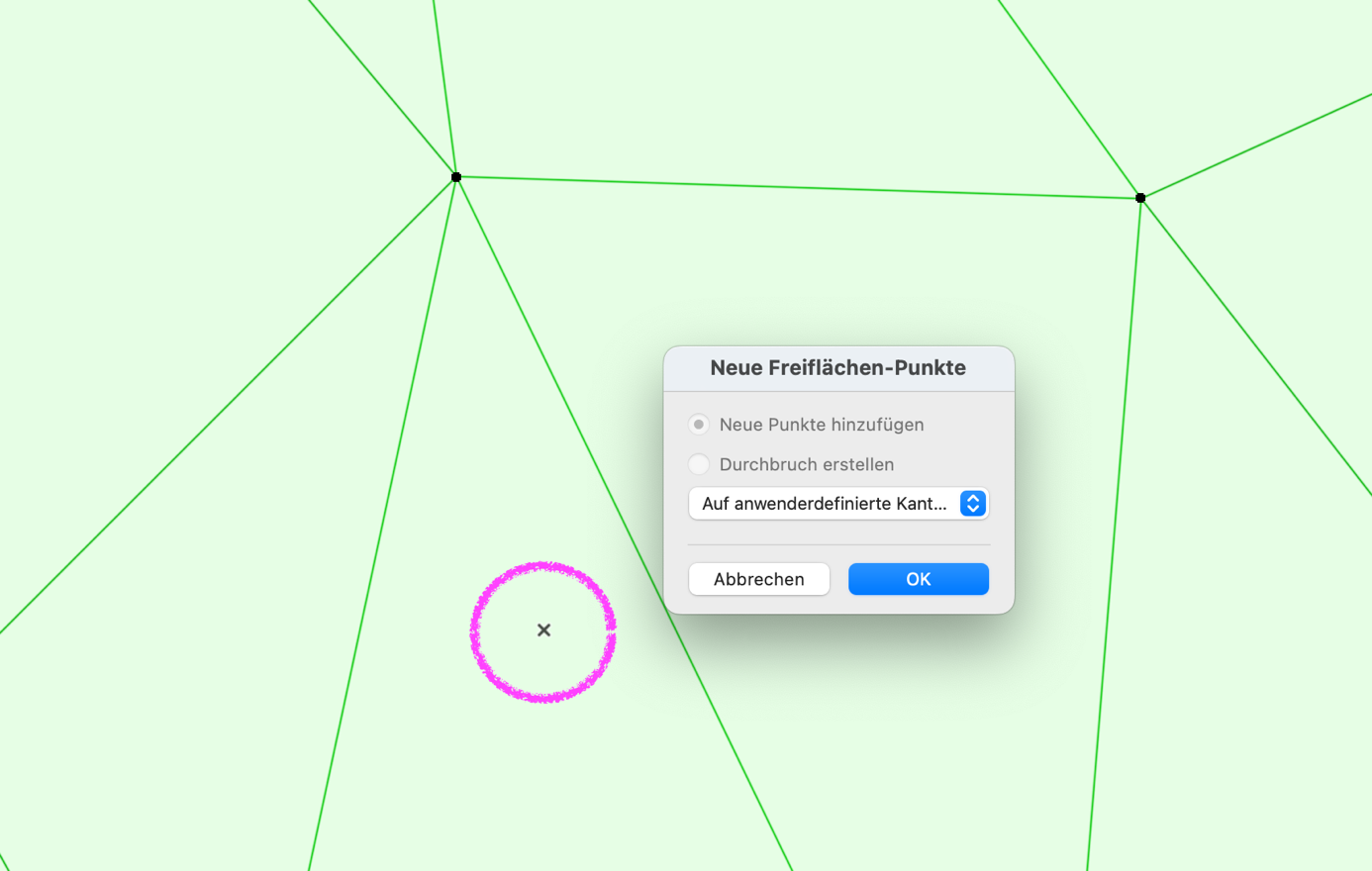

Falls gewünscht kann auch ein geschlossenes Polygon oder ein gerades Segment gezeichnet werden, um mehrere Knotenpunkte zu erstellen. Dazu ggf. Geometriemethode ändern. - Dialogfenster Neue Freiflächen-Punkte:
- neue Punkte erstellen oder
- ein Durchbruch erstellen
Hinweis:
Geht nur, wenn ein geschlossenes Polygon gezeichnet wurde.
- Bei Bedarf den neu erstellen Knotenpunkt bzw. Knotenpunkte an die gewünschten Stellen verschieben.
Hinweis:
Es ist möglich, mehrere Knotenpunkte mit dem Linien- oder Polylinienwerkzeug und der Zauberstab-Funktion zu erstellen:
- Linien- oder Polylinien-Werkzeug aktivieren
- Eine Linie oder Polylinie über der Freifläche zeichnen mit den Punkten, die der Freifläche hinzugefügt werden sollen
- Freifläche auswählen bzw. markieren
- Freiflächen-Werkzeug aktivieren
- Mit der Zauberstab-Funktion (Leertaste + Klick) auf die neu gezeichnete Linie/Polylinie klicken
