Problembeschreibung

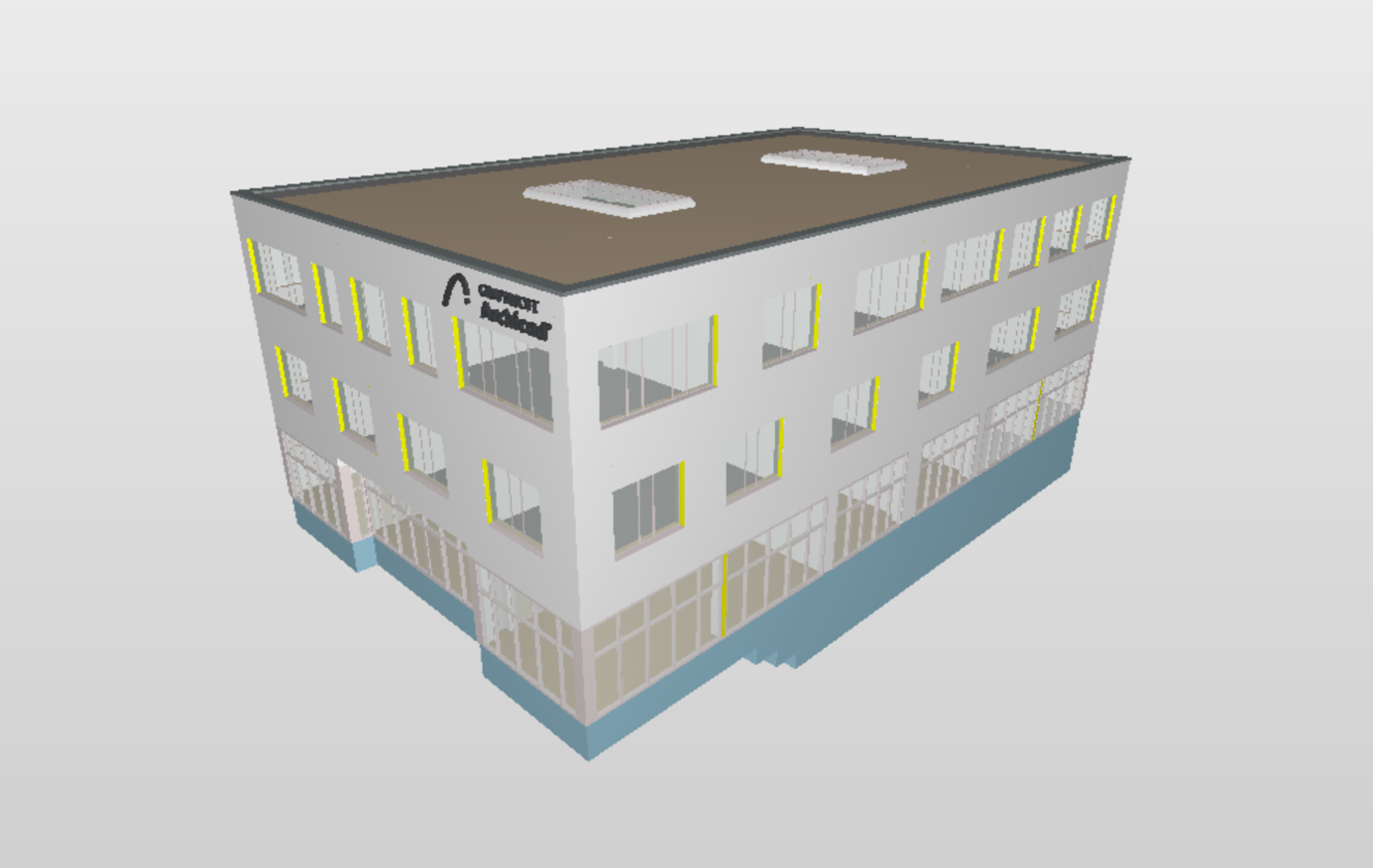

Nur ein bestimmtes Geschoss oder mehrere bestimmte Geschosse sollen im IFC-Format exportiert werden. Es werden jedoch stets alle Geschosse in der exportierten IFC-Datei ausgegeben.
Troubleshooting
1. Elemente in 3D filtern und schneiden prüfen

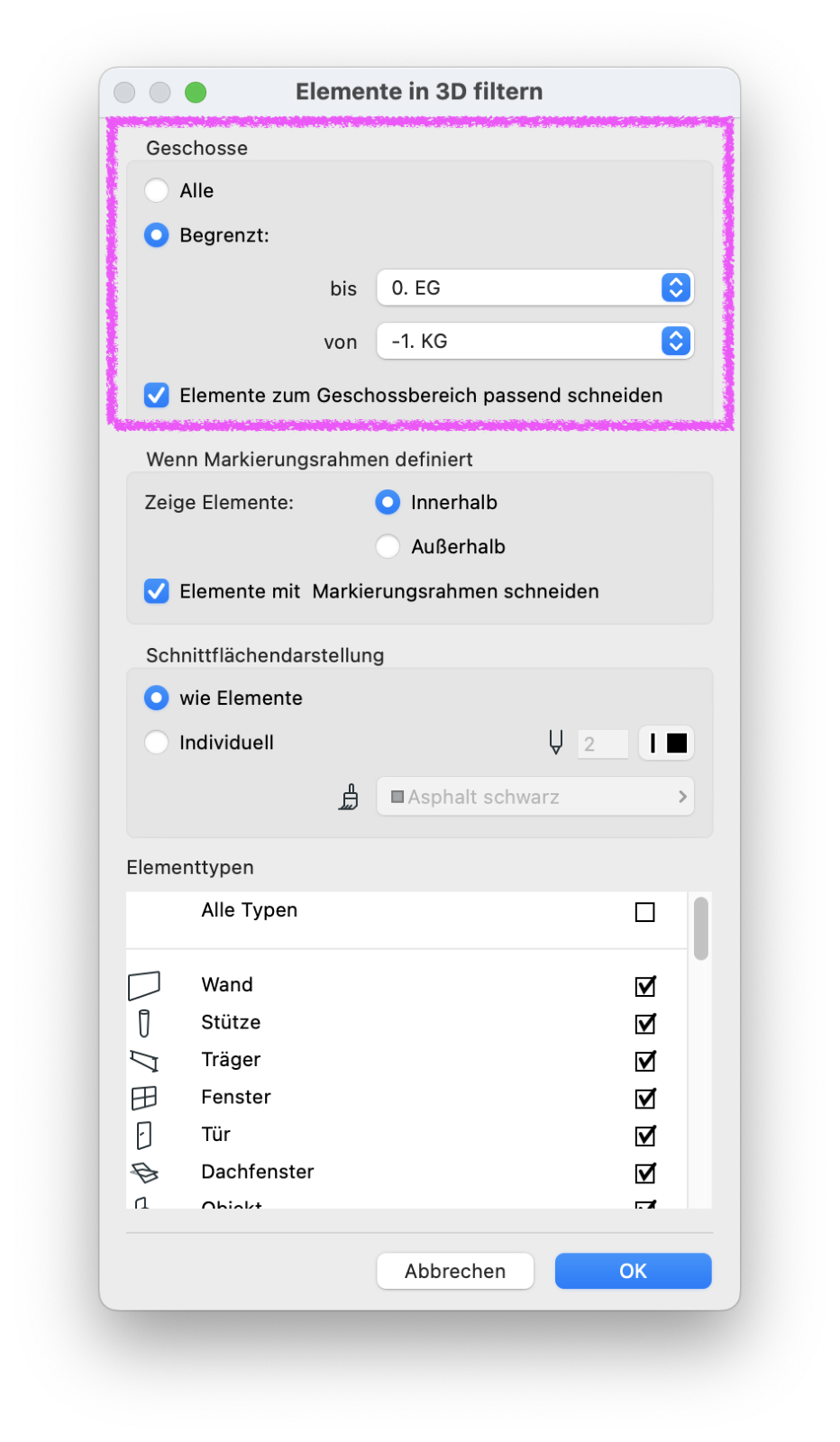

Ansicht > Elemente in 3D > Elemente in 3D filtern und schneiden…
Sind die Geschosse auf Begrenzt eingestellt und sind die gewünschten Geschosse bzw. der Geschossbereich definiert?
Weitere Informationen zu diesem Thema bietet der folgende Link:
Elemente in 3D filtern und schneiden
2. 3D-Modell im 3D-Fenster prüfen

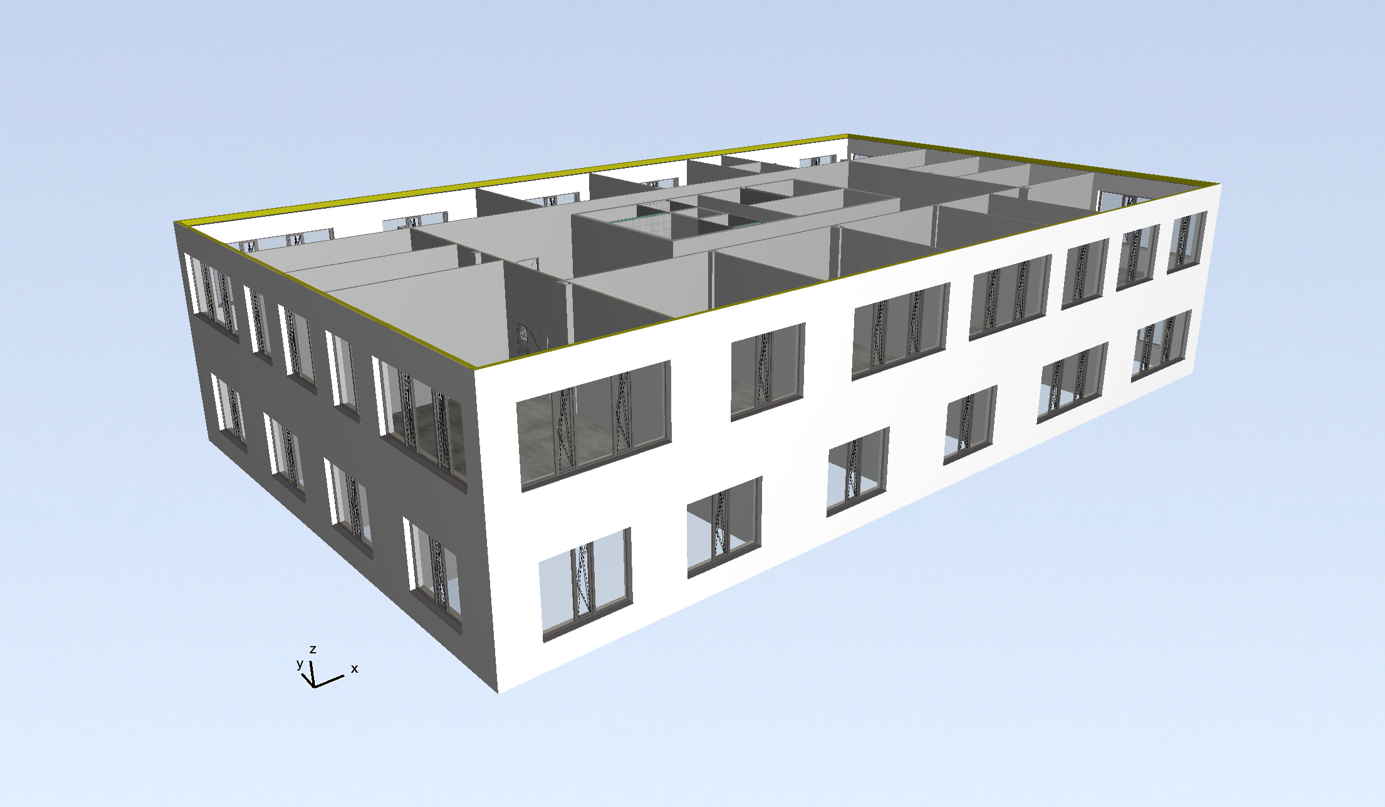

Wird das 3D-Modell im 3D-Fenster inhaltlich so dargestellt, wie es als IFC-Modell exportiert werden soll? Wird der definierte Geschossbereich im 3D-Fenster korrekt angezeigt (siehe Schritt 1)?
Gut zu wissen: sind weitere Begrenzungen des 3D-Modells notwendig, kann die Funktion „Markierungsrahmen“ verwendet werden.
Weitere Informationen zu diesem Thema bietet der folgende Link:
3. IFC-Datei sichern
Ablage > Sichern als…

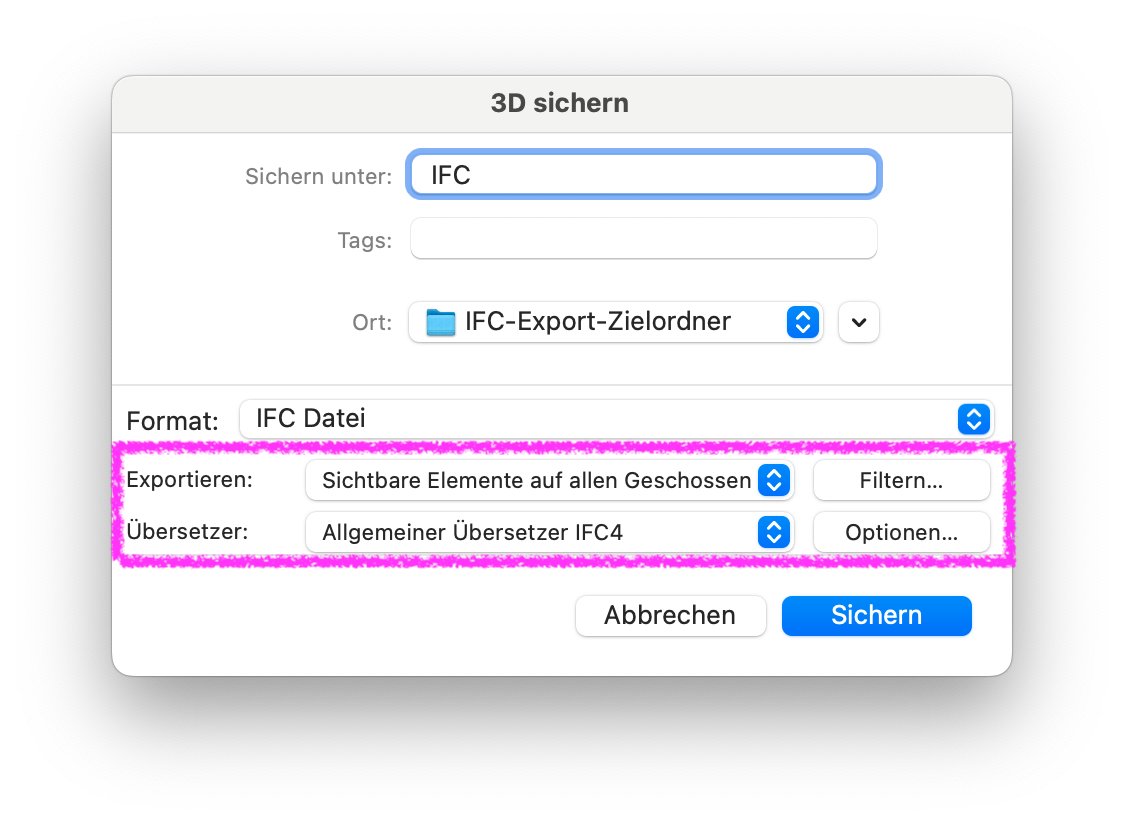

Die folgenden Einstellungen müssen im Dialogfenster 3D sichern festgelegt sein:
- Exportieren: Sichtbare Elemente auf allen Geschossen
- Übersetzer: geeigneten Übersetzer auswählen
Optional können mit den Buttons Filtern… und Optionen… noch weitere Einstellungen getätigt werden.
Weitere Informationen zu diesem Thema bietet der folgende Link:
