Problembeschreibung
Dachfenster werden im Grundriss nicht korrekt dargestellt. Mögliche Probleme:
- Die Dachfenster erscheinen nicht
- Die Dachfenster erscheinen mit einem falschen Linientyp
- Die Dachfenster erscheinen in einer falschen Farbe
- Die Dachfenster werden auf den falschen Geschossen angezeigt
Troubleshooting
1. Mit welchem Werkzeug wurden die Dachfenster platziert?

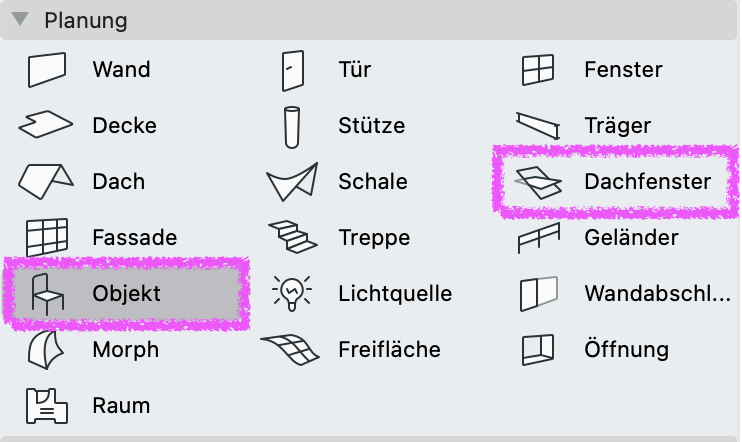

- Planung > Architektonische Werkzeuge > Dachfenster/Objekt
Es gibt zwei Wege, Dachfenster zu platzieren:
- Mit dem Dachfenster-Werkzeug
- Mit dem Objekt-Werkzeug
Je nach Werkzeug unterscheiden sich die Arbeitsschritte und Darstellungs-Möglichkeiten.
2. Dachfenster-Werkzeug: Einstellungen prüfen
- Planung > Architektonische Werkzeuge > Dachfenster
Dachfenster, die mit dem Dachfenster-Werkzeug platziert sind, sind an das Dach-Bauteil gekoppelt. Daher können auch die Dach-Einstellungen die Darstellung beeinflussen.

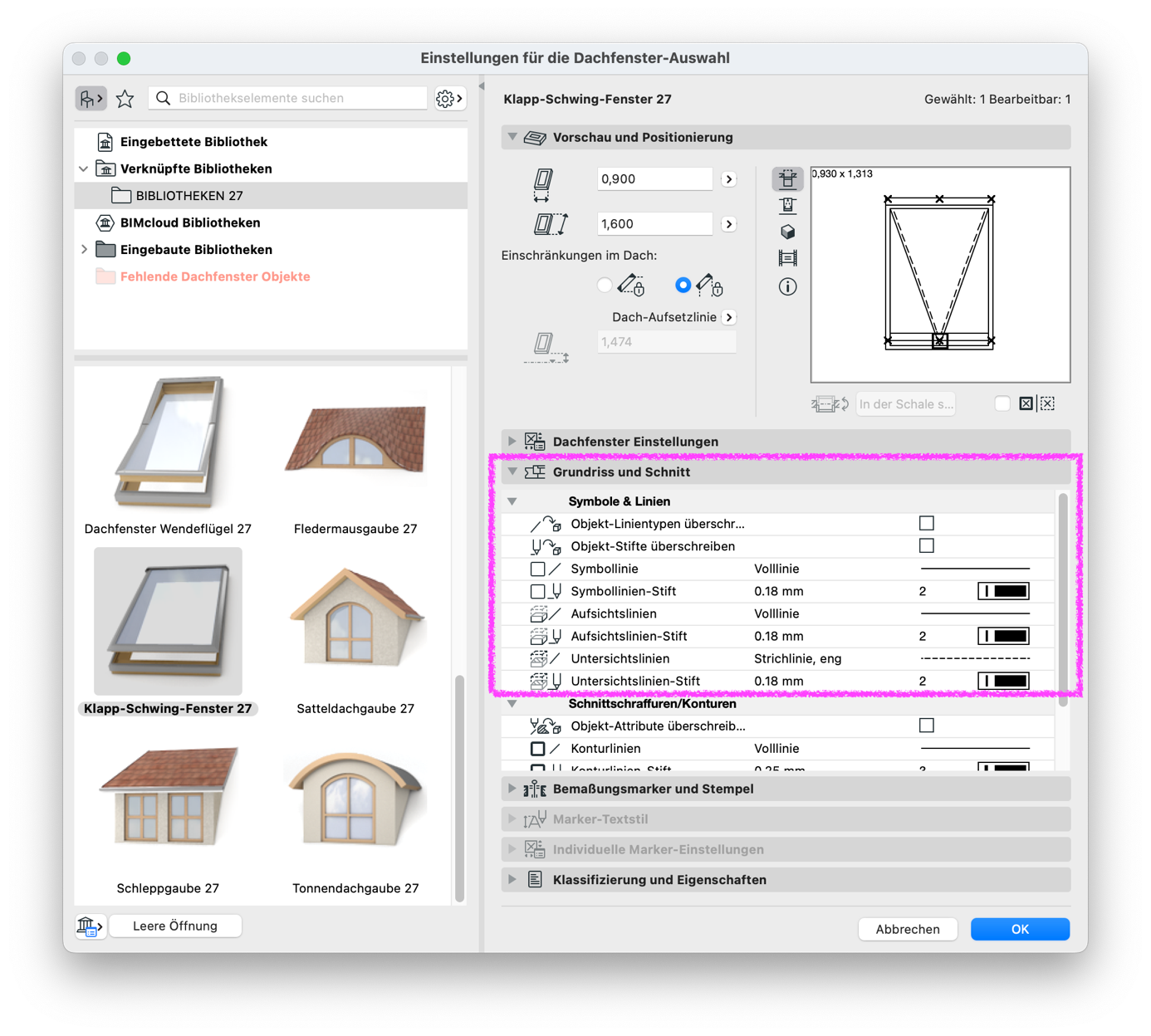

- Einstellungen für die Dachfenster-Auswahl > Grundriss und Schnitt > Symbole & Linien
Es gilt in unter den Grundriss und Schnitt Einstellungen die folgenden Punkte zu prüfen:
- Sind die Objekt-Linientypen überschrieben?
- Sind die Objekt-Stifte überschrieben?
- Welche Symbollinie ist eingestellt?
- Welcher Symbollinien-Stift ist definiert?
- Welche Aufsichtslinie ist eingestellt?
- Welcher Aufsichtslinien-Stift ist definiert?
- Welche Untersichtslinie ist eingestellt?
- Welcher Untersichtslinien-Stift ist eingestellt?
Weitere Informationen zu diesem Thema bietet der folgende Link: Dachfenster Einstellungen

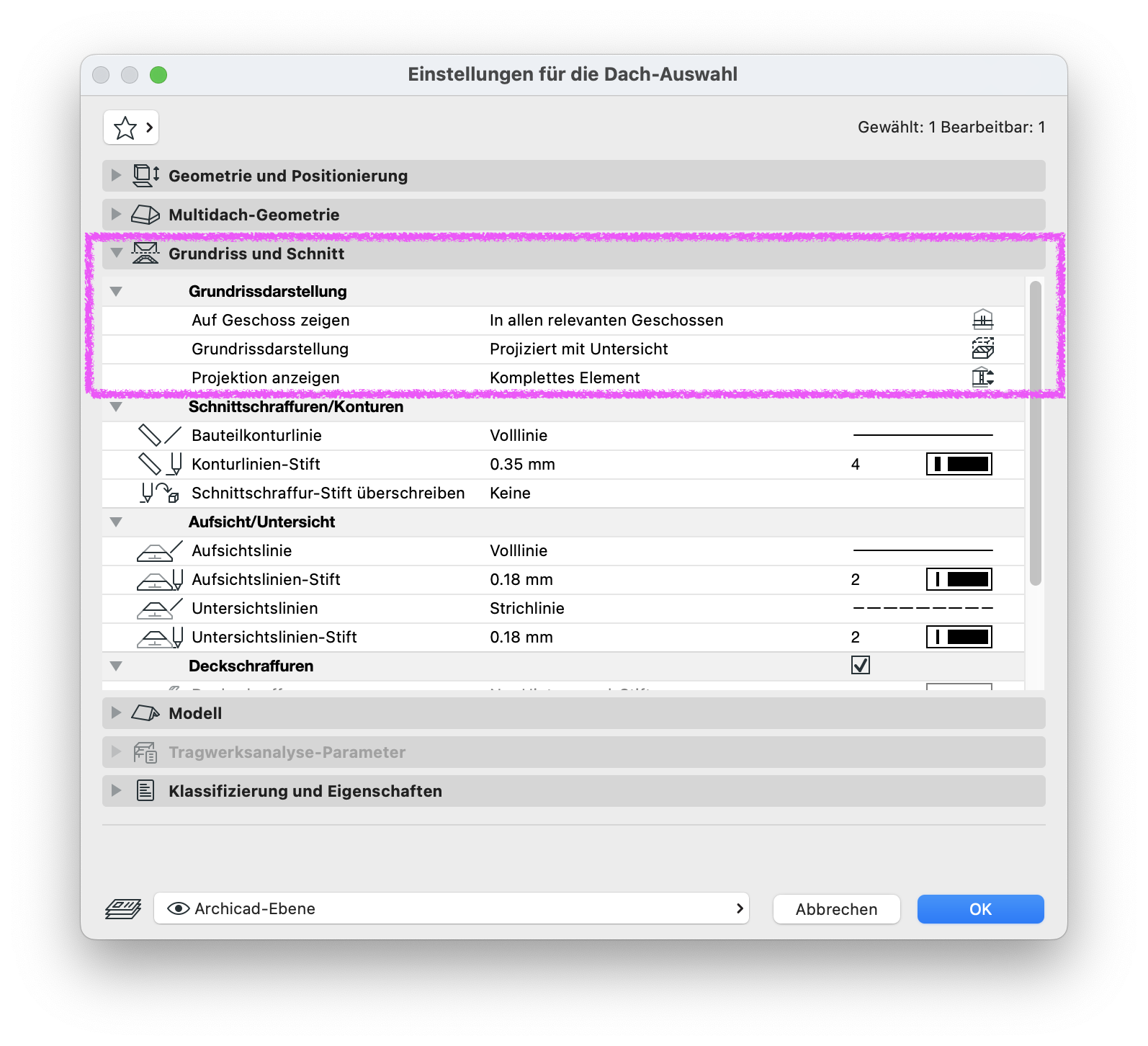

- Einstellungen für die Dach-Auswahl > Grundriss und Schnitt > Grundrissdarstellung
Es gilt in unter der Grundrissdarstellung die folgenden Punkte zu prüfen:
- Welche Einstellung ist getroffen für die Option Auf Geschoss zeigen?
Diese Einstellung bestimmt, auf welchem Geschoss die Dachfenster angezeigt werden. - Welche Einstellung ist für die Option Grundrissdarstellung getroffen?
- Welche Einstellung ist für die Option Projektion anzeigen getroffen?
Weitere Informationen zu diesem Thema bietet der folgende Link: Dach Einstellungen
3. Objekt-Werkzeug: Einstellungen prüfen
- Planung > Architektonische Werkzeuge > Objekt

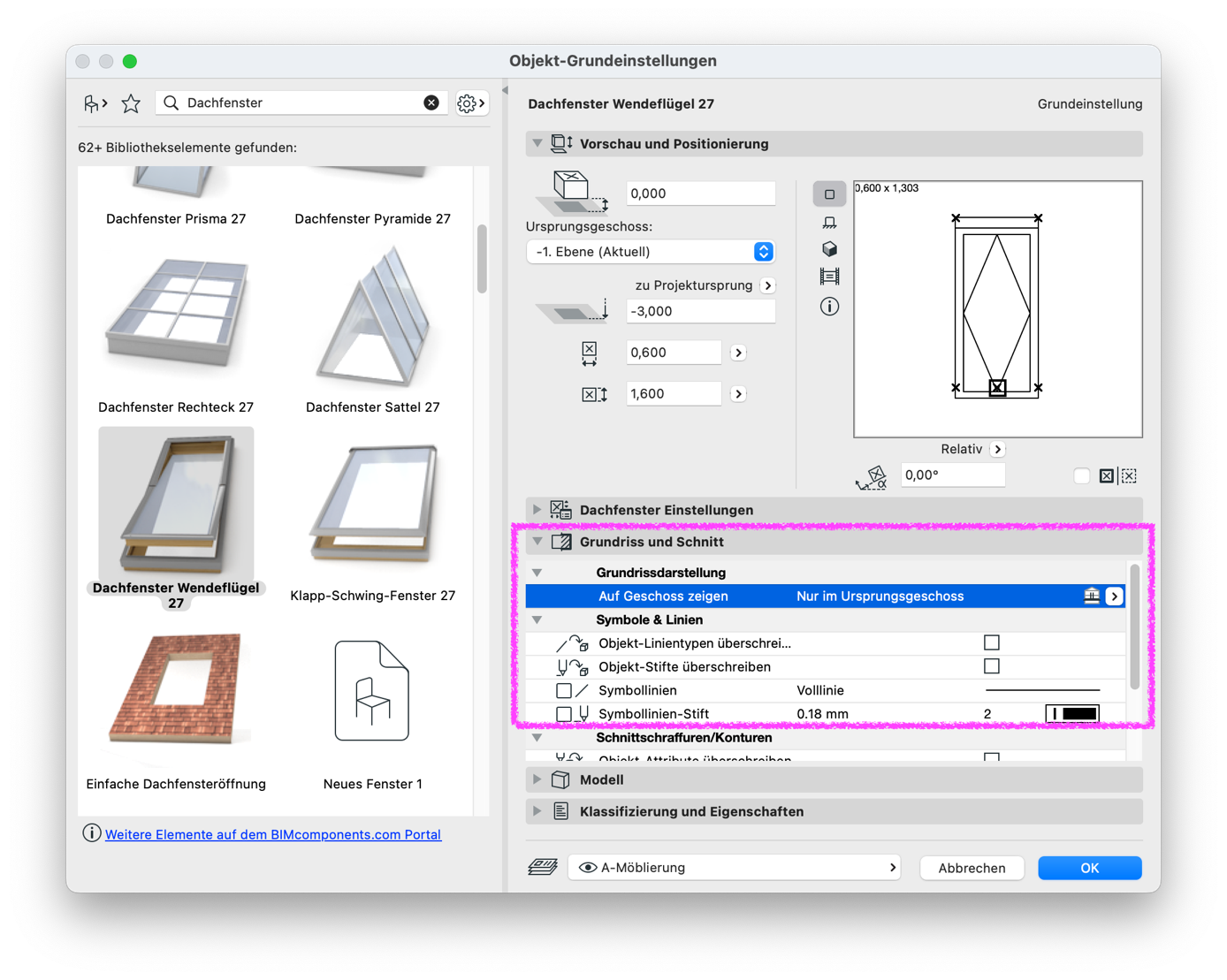

- Objekt-Grundeinstellungen > Grundriss und Schnitt > Grundrissdarstellung/Symbole & Linien
Es gilt in den Objekt-Einstellungen die folgenden Punkte zu prüfen:
- Welche Einstellung ist getroffen für die Option Auf Geschoss zeigen?
Diese Einstellung bestimmt, auf welchem Geschoss die Dachfenster angezeigt werden. - Sind die Objekt-Linientypen überschrieben?
- Sind die Objekt-Stifte überschrieben?
- Welche Symbollinie ist eingestellt?
- Welcher Symbollinien-Stift ist definiert?
Hinweis:
Werden die Dachfenster mit dem Objekt-Werkzeug platziert, müssen zusätzliche Arbeitsschritte durchgeführt werden:
- Die Dachöffnung, in welcher das Dachfenster sitzt, muss manuell erstellt werden, z. B. mit der Funktion Vom Polygon abziehen aus der Pet-Palette.

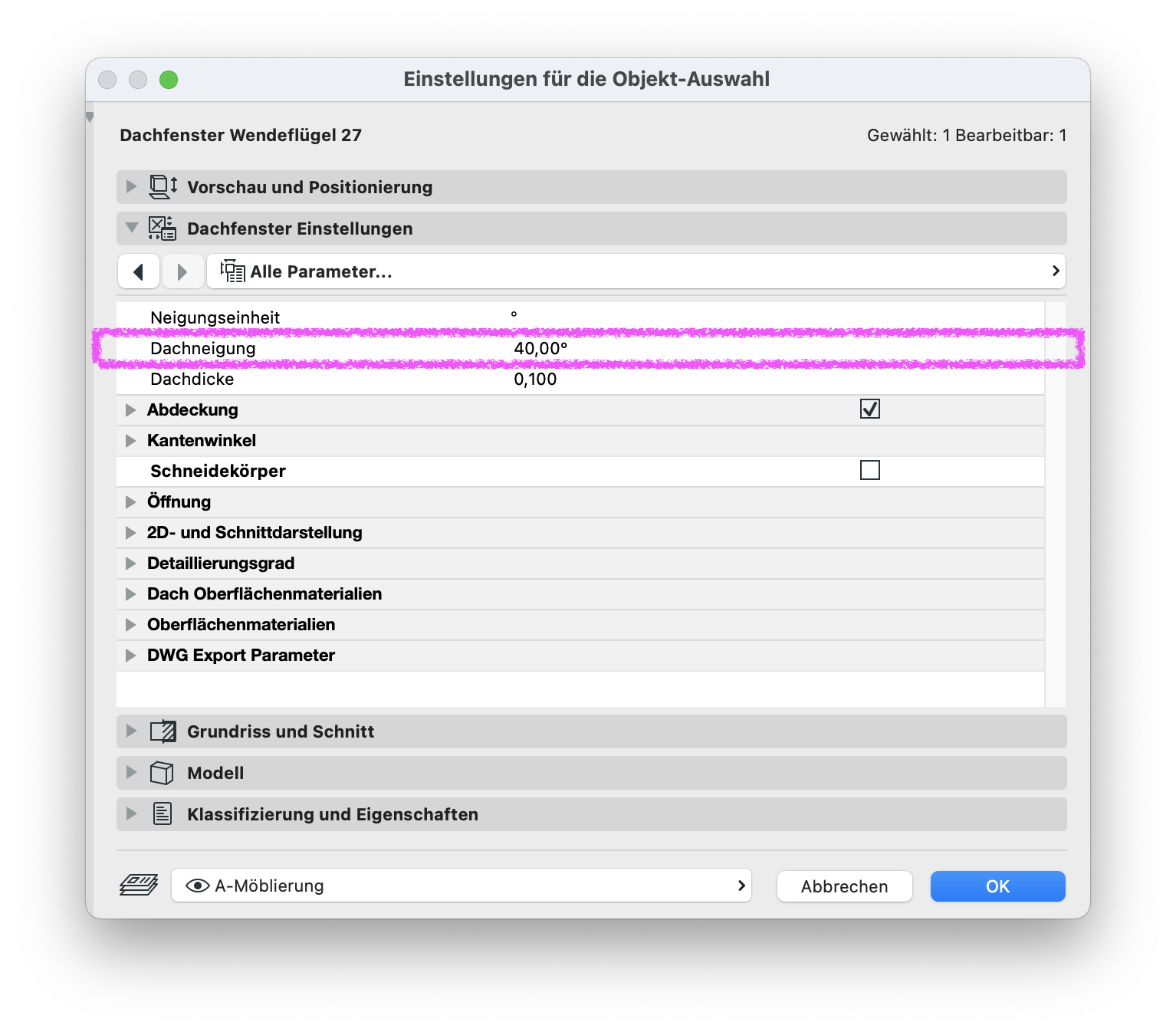

- Die Neigung des Dachfensters muss über Dachfenster Einstellungen > Alle Parameter… > Dachneigung manuell definiert werden.
Weitere Informationen zu diesem Thema bietet der folgende Link: Objekt Einstellungen
4. Modelldarstellung prüfen

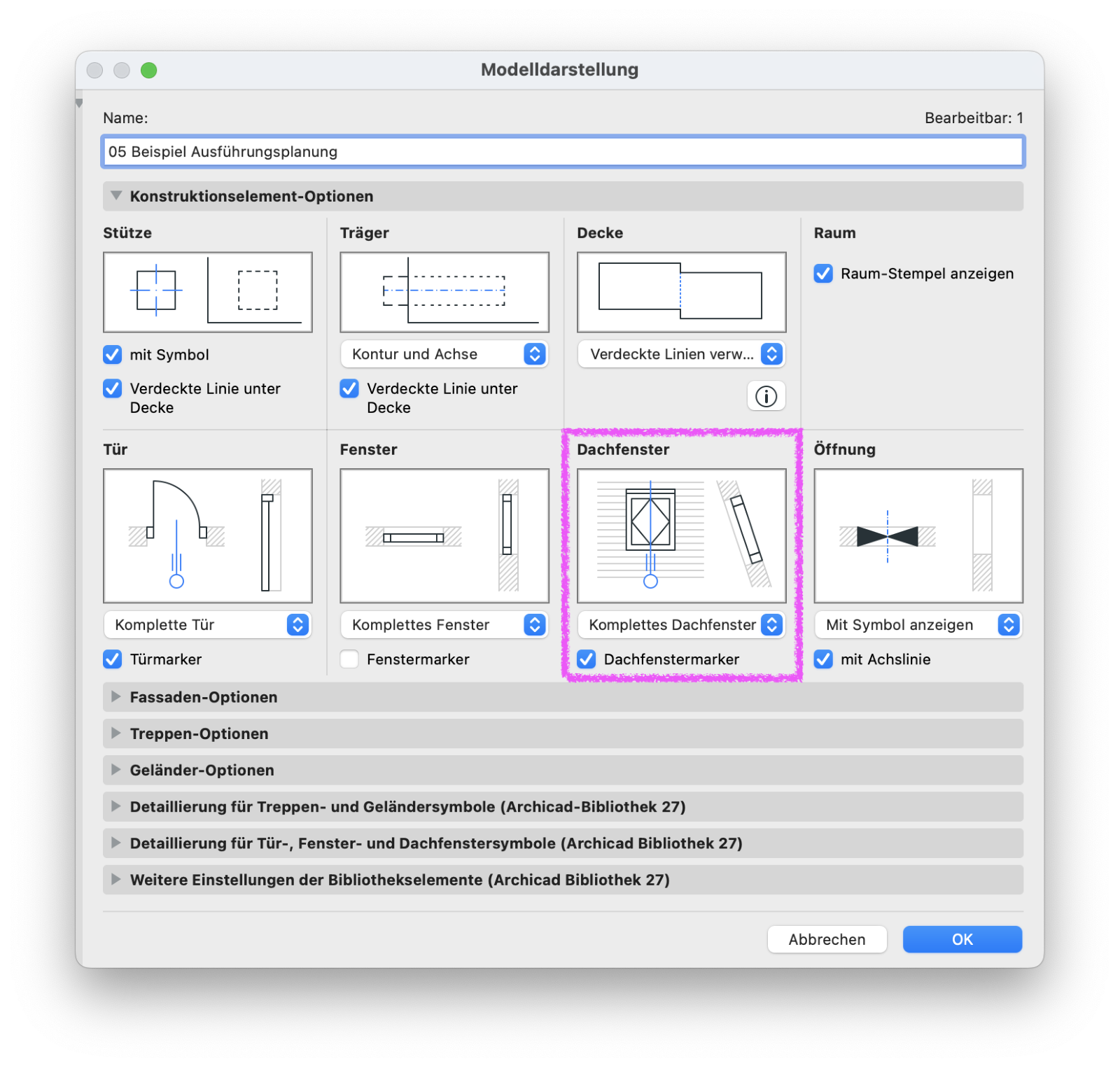

- Dokumentation > Modelldarstellung > Modelldarstellung-Name > Konstruktionselement-Optionen
Für die Dachfenster muss die Einstellung Komplettes Dachfenster aktiv sein.
Hinweis:
Diese Einstellungen in der Modelldarstellung greifen nur, wenn die Dachfenster mit dem Dachfenster-Werkzeug platziert sind und nicht mit dem Objekt-Werkzeug.
Weitere Informationen zu diesem Thema bietet der folgende Link: Modelldarstellung
5. Ist eine grafische Überschreibung aktiv?
- Dokumentation > Grafische Überschreibung > Grafische Überschreibungen…
Ist eine grafische Überschreibungsregel aktiv, welche auf die Darstellung der Dachfenster im Grundriss einwirkt?
6. Umbau-Filter-Einstellungen prüfen

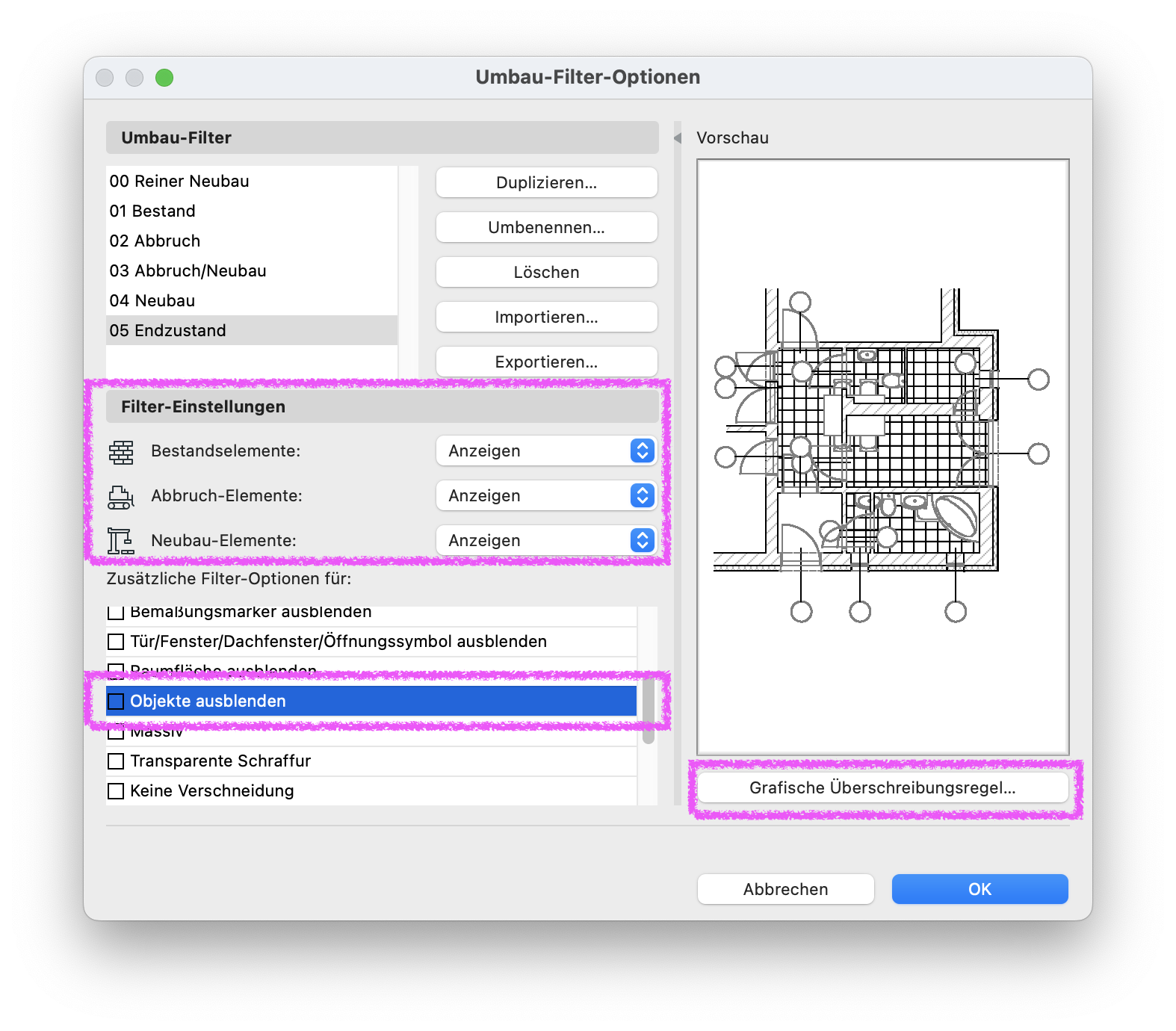

- Dokumentation > Umbau > Umbau-Filter-Optionen…
Überschreibt der verwendete Umbau-Filter die Darstellung?
- Filter-Einstellungen: Die Elemente, je nach Umbau-Status der Dachfenster (entweder Bestand, Abbruch oder Neubau), dürfen nicht auf Ausblenden eingestellt sein, sondern entweder auf Anzeigen oder Überschreiben.
- Im Falle von Dachfenstern mit dem Umbau-Status Abbruch: Objekte ausblenden muss deaktiviert sein.
- Sofern unter Filter-Einstellungen Elemente auf Überschreiben gestellt sind gilt es entspr. die grafischen Überschreibungsregeln für den jeweiligen Umbau-Status zu prüfen (siehe analog Punkt 5).
7. Altsystem-Einstellungen prüfen

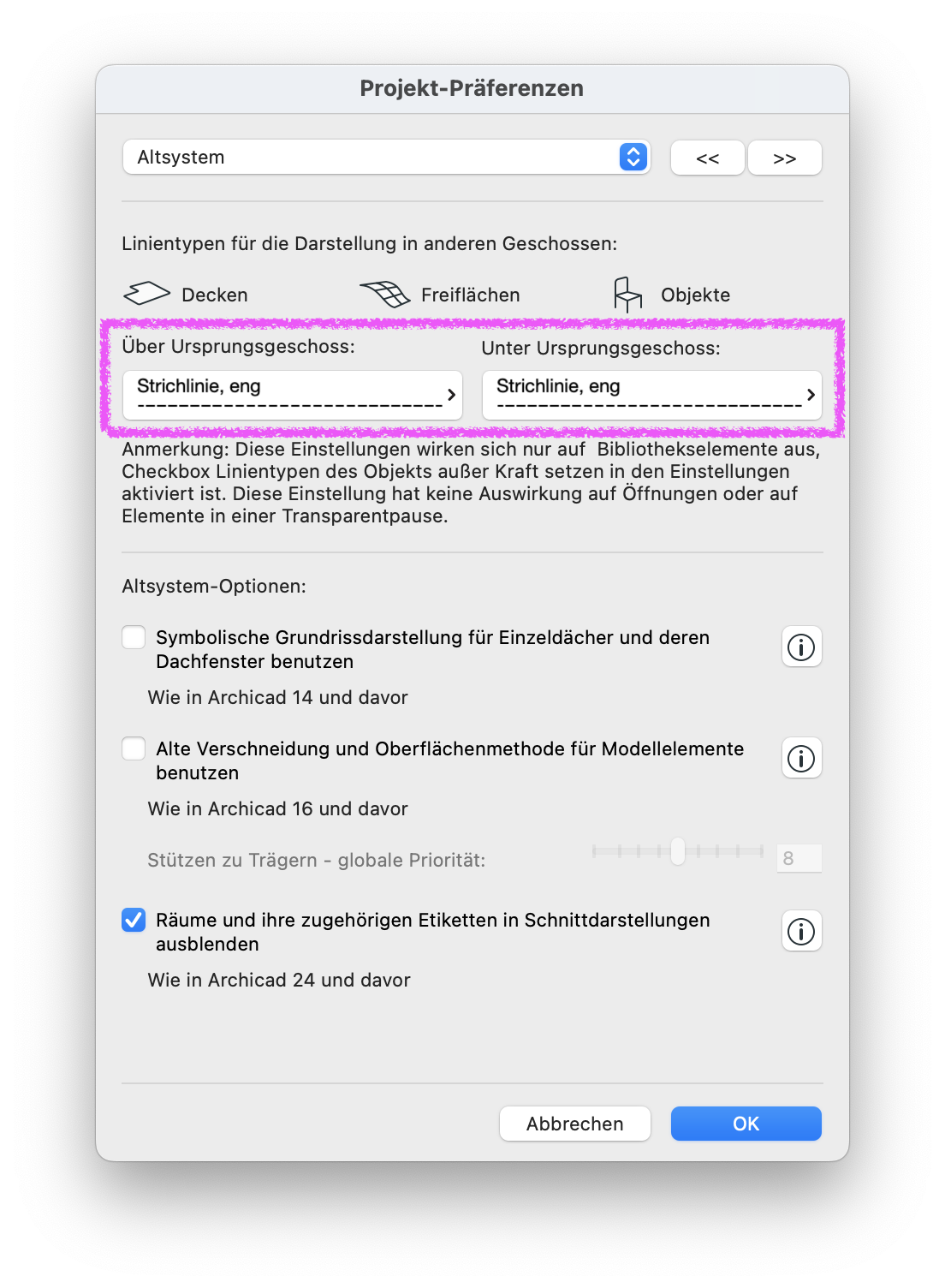

- Optionen > Projektpräferenzen > Altsystem…
Die hier definierten Linientypen können für die Darstellung von Dachfenstern im Grundriss relevant sein, sofern:
- Die Dachfenster mit dem Objekt-Werkzeug platziert sind.
- In den Objekt-Grundeinstellungen unter Grundriss und Schnitt > Symbole & Linien die Option Objekt-Linientypen überschreiben aktiviert ist.
Weitere Informationen zu diesem Thema bietet der folgende Link: Altsystem-Präferenzen
