Problemstellung
In dem Archicad Projekt wurden bereits Änderungen erstellt, aber auf einem oder mehreren Layouts werden diese nicht in der Indexhistorie angezeigt.
Troubleshooting
1. Darstellung in Archicad prüfen
- Die Änderung hat keinen Inhalt, kein Objekt oder Bauelement.
- Jede Änderung die über den Änderungsmanager definiert wird muss auch ein 3D- / 2D-Element zugeordnet werden. Dies geschieht über den Änderungsmanager.
- Es muss im Änderungsmanager überprüft werden, ob der Änderung auch Elemente zugeordnet wurde.
- Der auf dem Layout platzierte Ausschnitt enthält die Änderung, aber die Zeichnung wurde auf dem Layout beschnitten, somit ist die Änderung nicht sichtbar.
- Nur sichtbare Änderungen werden in der Indexhistorie berücksichtigt.
- Es muss kontrolliert werden, ob die Änderungen auf dem Layout platzierten Ausschnitt sichtbar sind.
- Die Änderungswolke hat ebenfalls einen Umbau-Status in Bezug auf den Umbaufilter.
- In dem Fall sind Ausschnitt-Einstellungen bezüglich dem Umbau-Filter zu überprüfen bzw. der Umbau-Status der Änderungswolke.
- Die Ebene der Änderungswolke ist ausgeblendet.
- Die Ebene der Änderungswolke müssen eingeblendet sein.

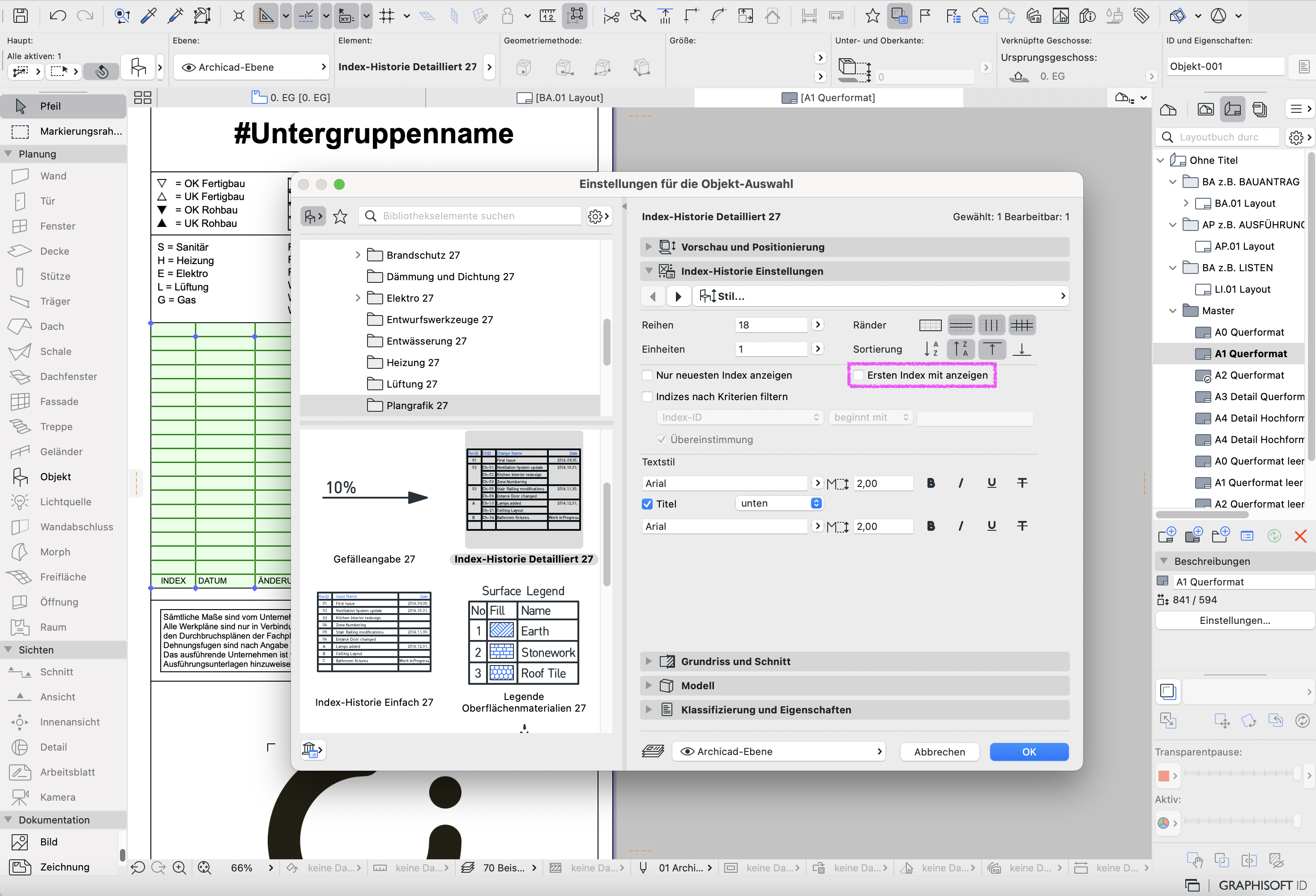

- Wird die Änderung schon bei der ersten Ausgabe erstellt, so sind die Einstellungen der Index-Historie, welche normalerweise auf dem Master-Layout platziert ist, zu kontrollieren.
- Hier kann wahlweise die Anzeige der ersten Ausgabe auf dem Layout aktiviert oder deaktiviert werden.
-

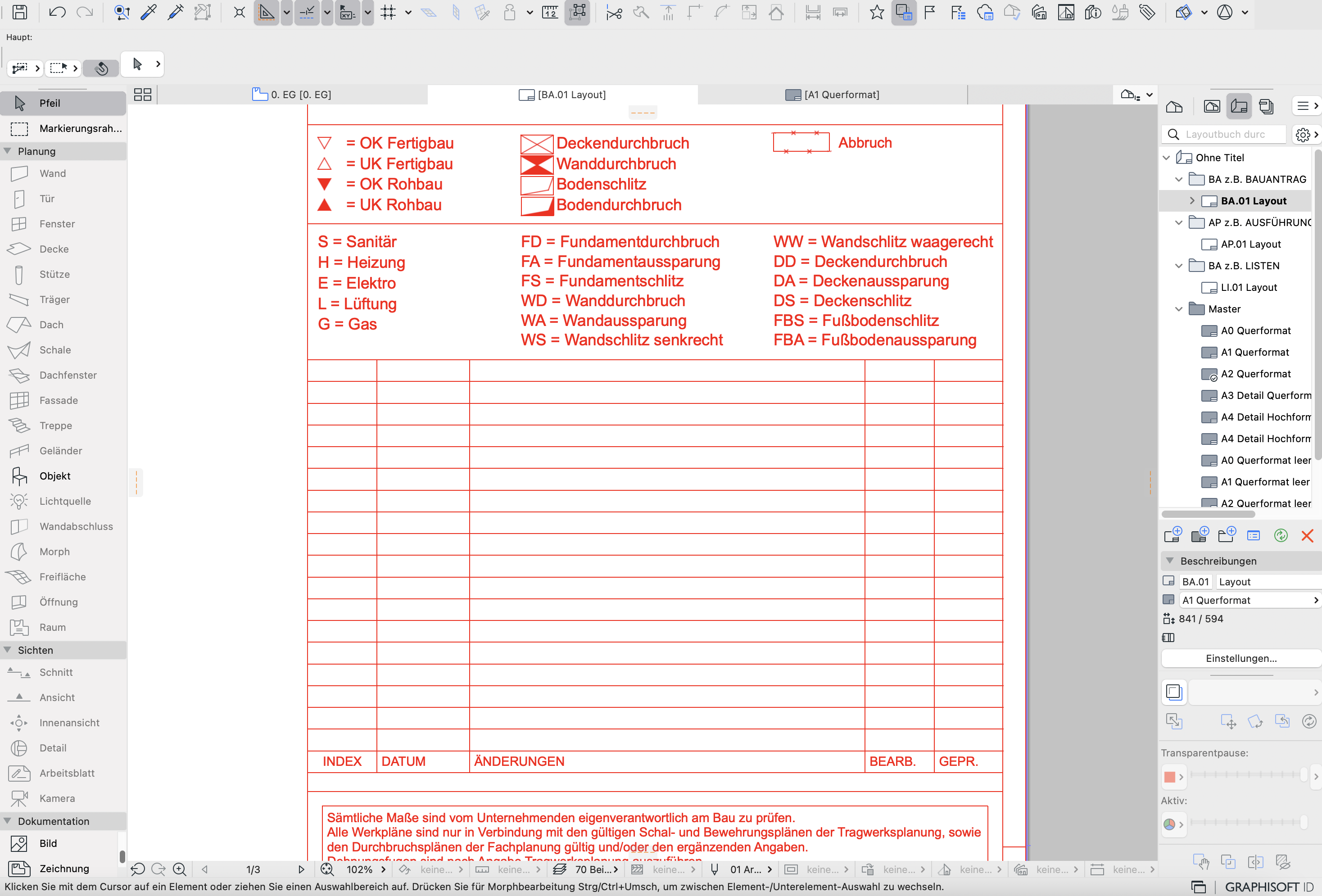

- Die Index-Historie sollte immer auf dem Master Layout platziert werden und nicht auf einem Ausschnitt der dann auf das Layout gelegt wird.

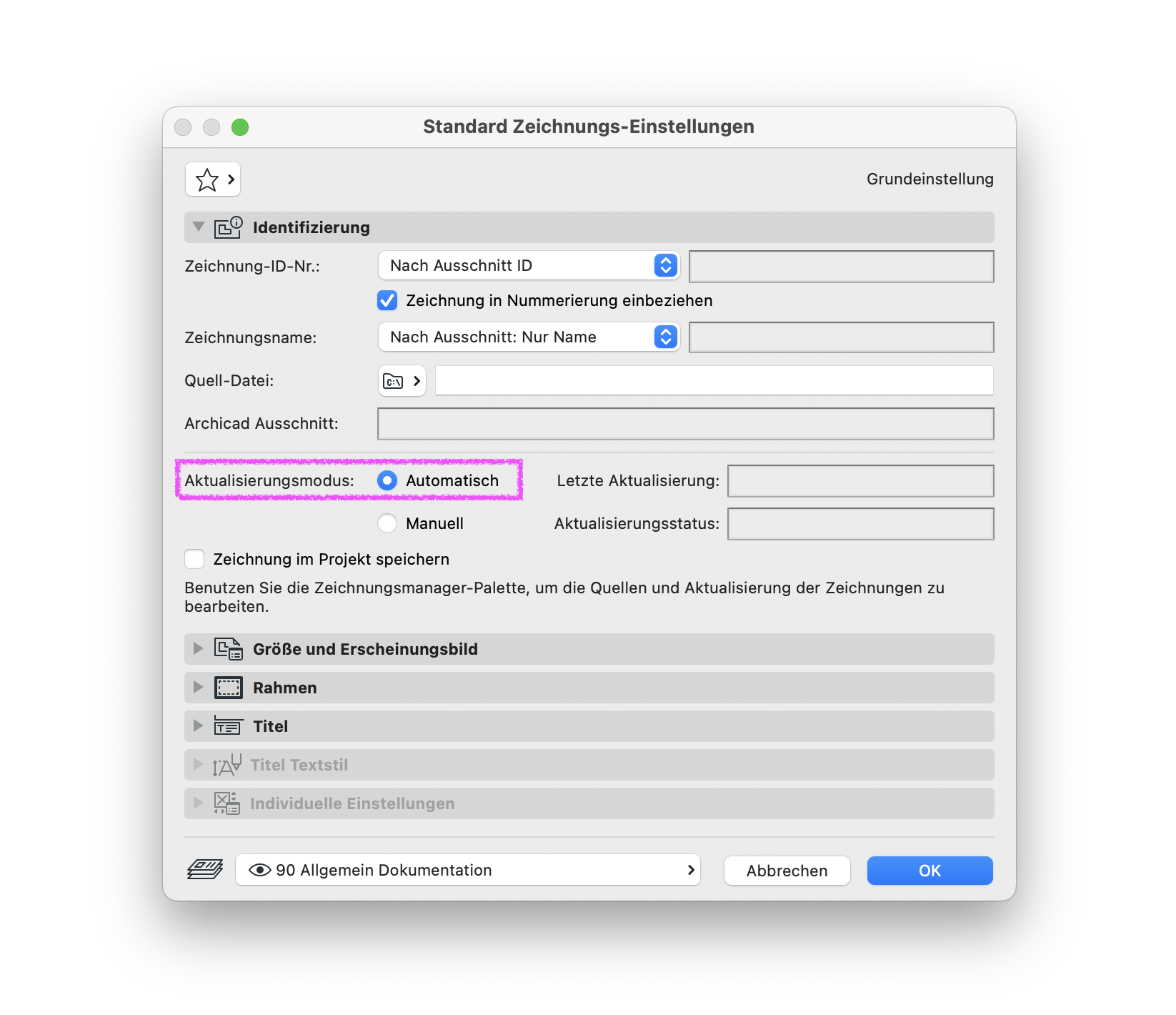

- Der Aktualisierungsmodus der als Zeichnung platzierten Ausschnitte steht auf manuell und nicht auf automatisch.
2. Darstellung in der Ausgabe prüfen

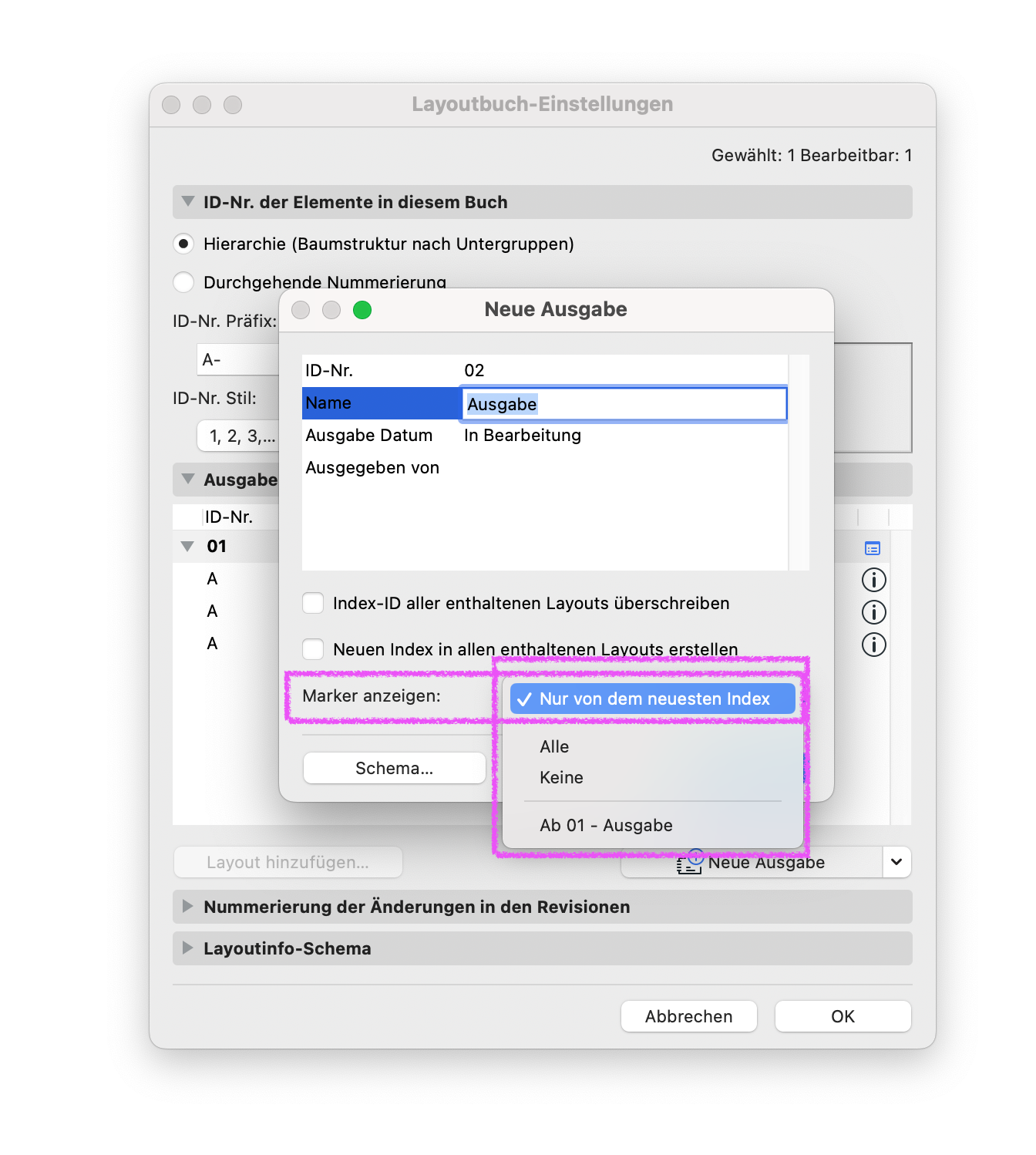

Die Sichtbarkeit des mit der Änderung verknüpften Änderungsmarkers kann bei den Ausgabeeinstellungen eingestellt werden.
-
Nur vom neuesten Index:
- Nur die Marker, die zum letzten Index gehören, erscheinen in den Layouts dieser Ausgabe. Die den früheren Indizes zugewiesenen Marker werden im Layout nicht angezeigt.
-
Alle:
- Alle Änderungsmarker werden angezeigt.
-
Keine:
- Es werden keine Änderungsmarker in irgendeinem Layout angezeigt.
-
Ab einer bestimmten Ausgabe:
- Änderungsmarker werden in allen Ausgaben ab der hier angegebenen Ausgabe angezeigt.
Hinweis:
Weiterführende Infomationen zur Indexverwaltung können in der Archicad Hilfe oder im Webinar gefunden werden.
