Problemstellung
Das Treppen-Auflager wird im Grundriss nicht angezeigt, obwohl es eingestellt und im Schnitt, sowie 3D-Fenster sichtbar ist.
Troubleshooting

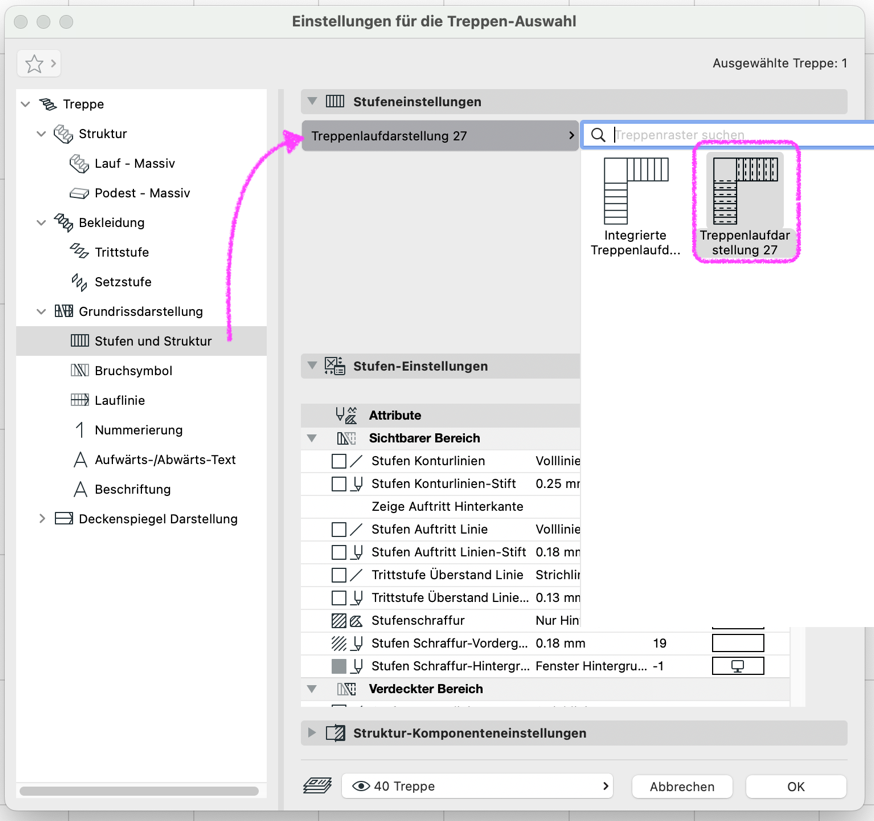

1. Stufeneinstellungen überprüfen
Unter Treppen-Einstellungen > Grundrissdarstellung > Stufen und Struktur muss unter Stufeneinstellungen die Treppenlaufdarstellung aus der Archicad Bibliothek ausgewählt werden. Die Integrierte Treppenlaufdarstellung bietet nur eingeschränkte Einstellungsmöglichkeiten.

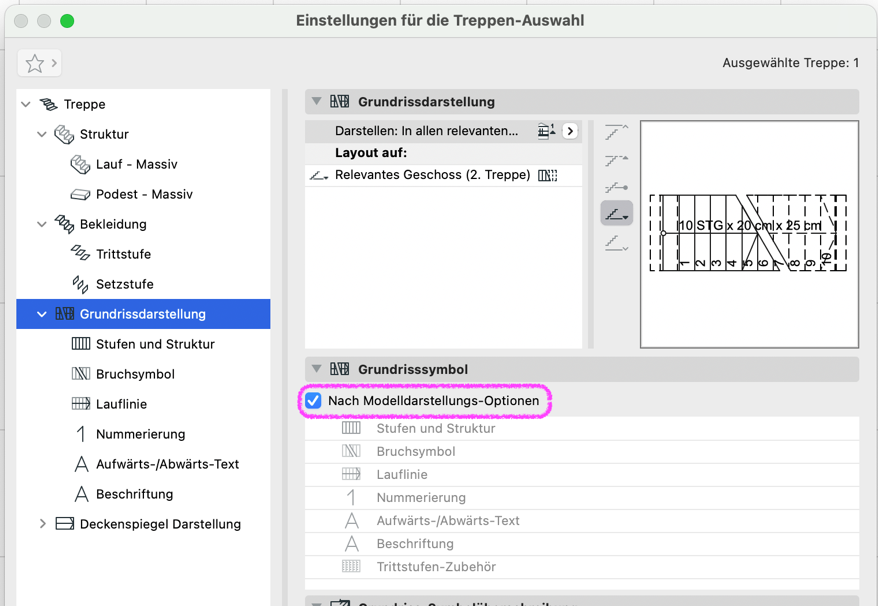

2. Grundrisssymbol nach Modelldarstellungs-Optionen aktivieren
In den Treppen-Einstellungen > Grundrissdarstellung > Grundrisssymbol sollte die Option Nach Modelldarstellungs-Optionen aktiviert sein.

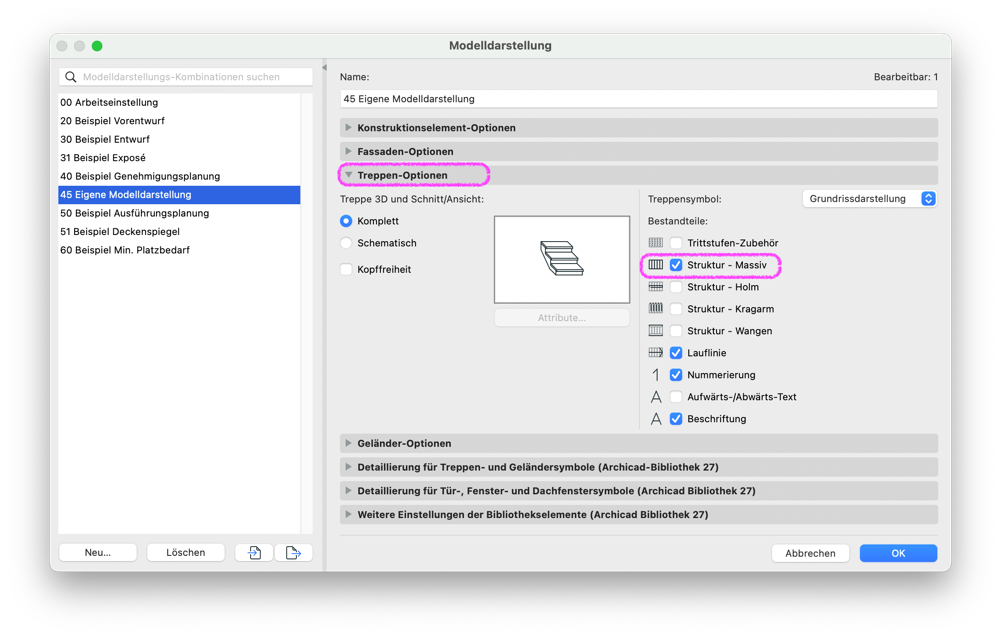

3. Modelldarstellung für die Treppen-Optionen prüfen
Unter Dokumentation > Modelldarstellung > Modelldarstellung erstellen... sollte in der verwendeten Modelldarstellung im Reiter Treppen-Optionen unter Treppensymbol: die Struktur - Massiv aktiviert werden.

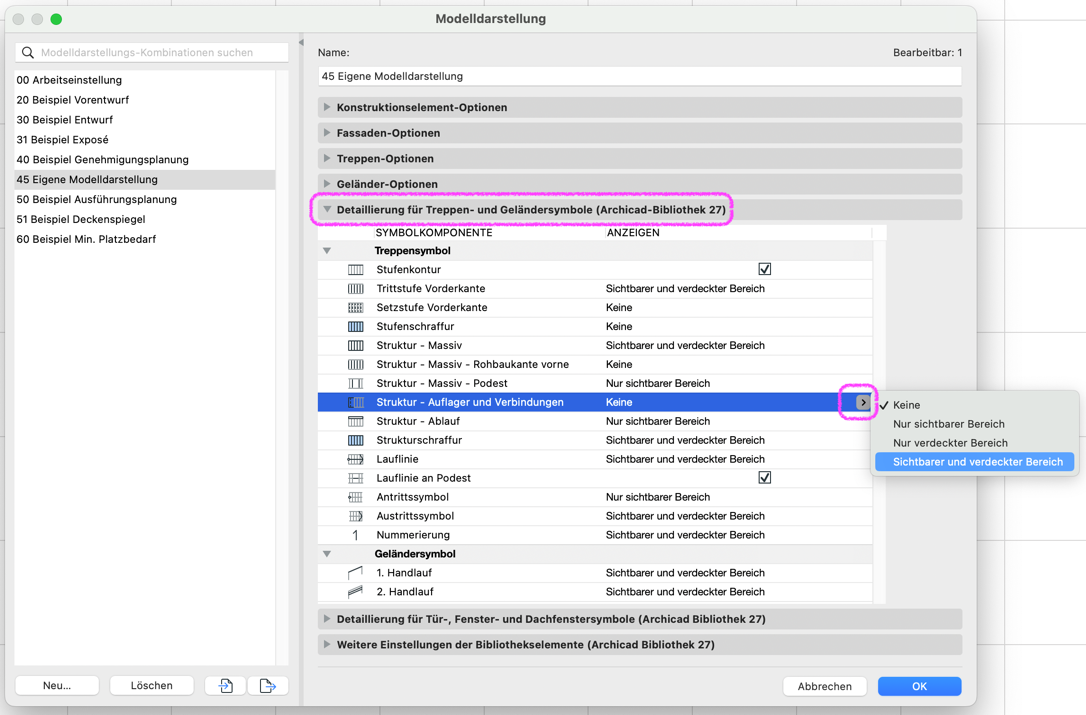

4. Modelldarstellung für die Detaillierung für Treppen- und Geländersymbole prüfen
Zusätzlich sollte in der verwendeten Modelldarstellung im Reiter Detaillierung für Treppen- und Geländersymbole unter Treppensymbol die Option Struktur - Auflager und Verbindungen mit Sichtbarer und verdeckter Bereich aktiviert werden.
