Problemstellung

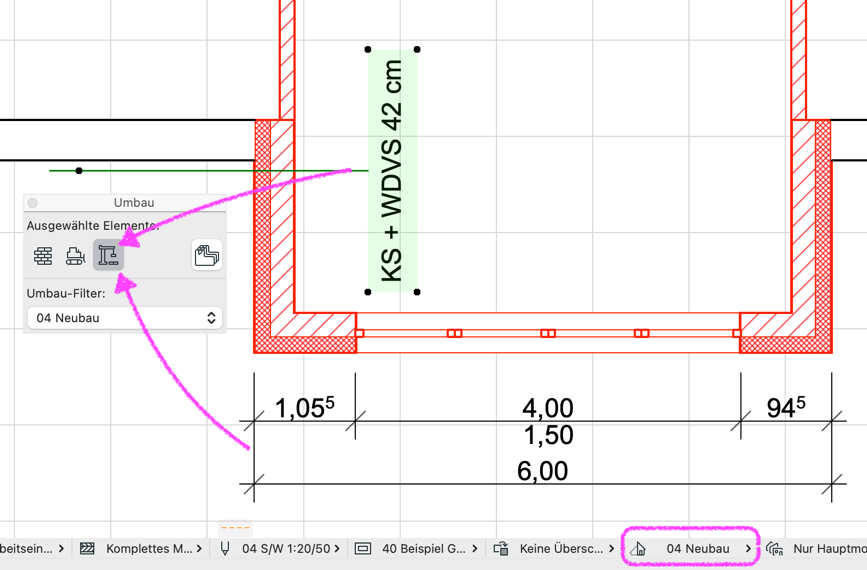

Neubau Bemaßungen, Texte und Etiketten werden nicht in Rot dargestellt, obwohl andere Neubau-Elemente im Grundriss mit einer roten Farbe überschrieben werden.
Troubleshooting
1. Umbau-Status prüfen

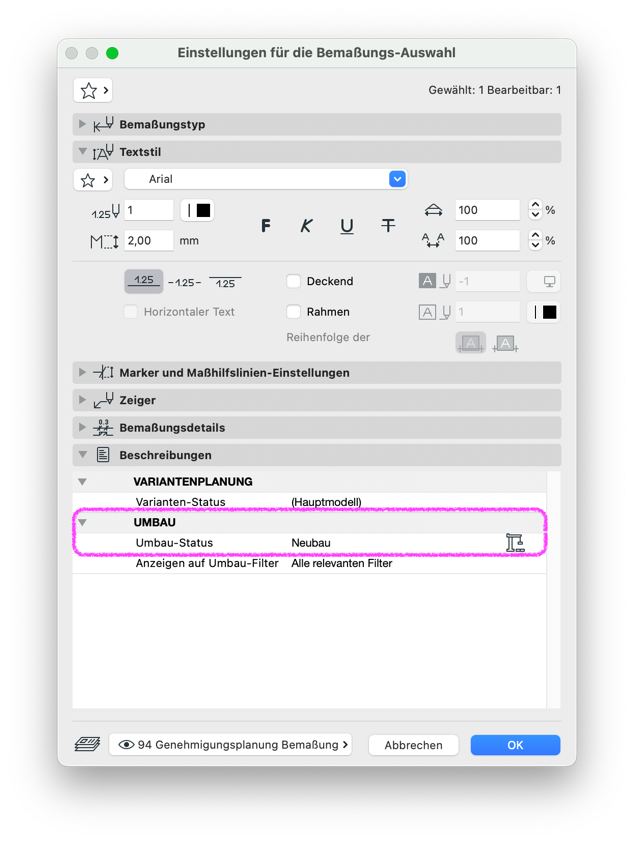

Der Umbau-Status der betroffene Elemente muss zuerst kontrolliert werden. Kontrollierbar im Element-Einstellungen Fenster oder in der Umbau-Palette.
2. Linie / Marker / Textstift aktiviert

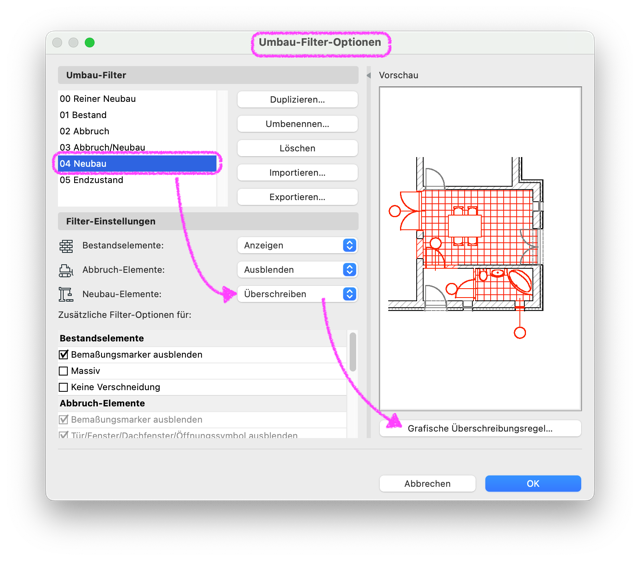

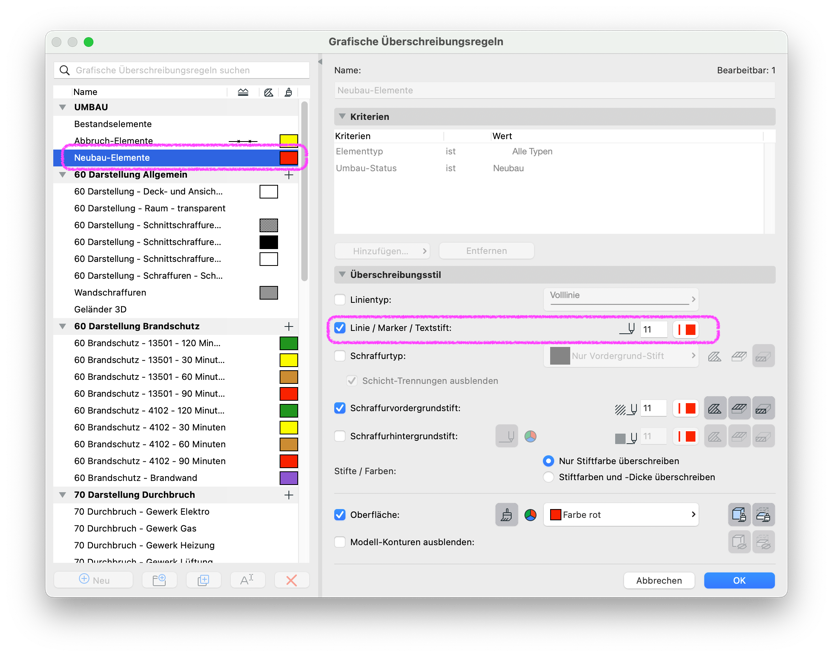

Nur wenn der Linie / Marker / Textstift in der Überschreibung für die Neubau-Elemente aktiviert ist und mit einem roten Stift eingestellt ist, werden die 2D-Text-Elemente überschrieben. Unter Dokumentation > Umbau > Umbau-Filter Optionen > Grafische Überschreibungsregeln kann die Einstellung überprüft werden.
3. Maße/Texte/Etiketten nicht überschreiben

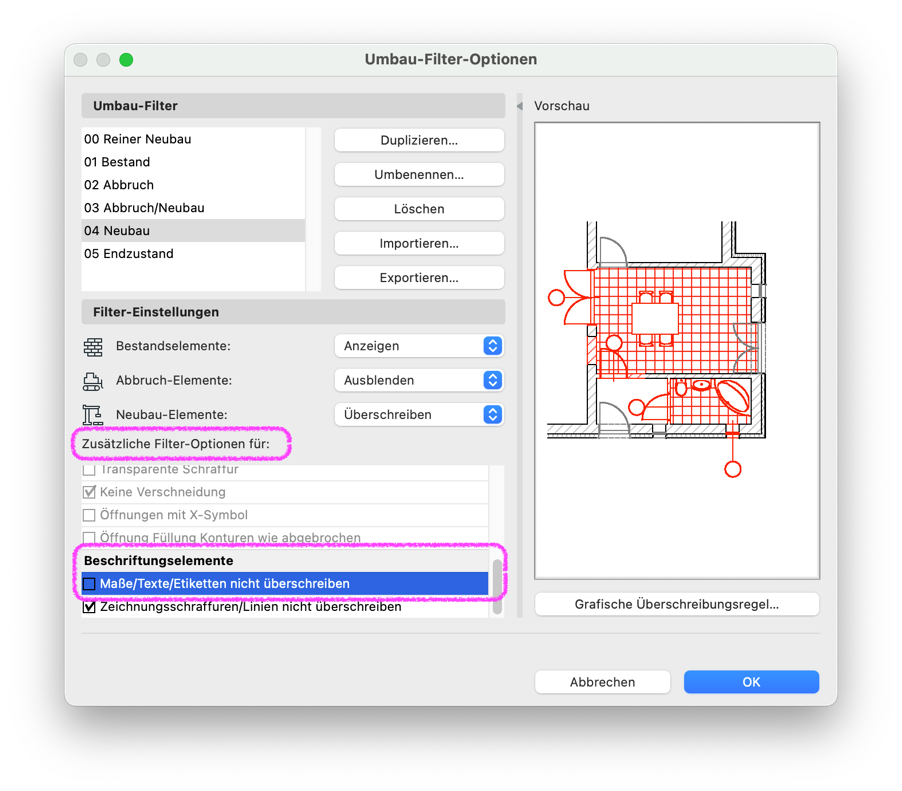

Die Option Maße/Texte/Etiketten nicht überschreiben im Umbau-Filter muss deaktiviert sein. Unter Umbau-Filter-Optionen > Filter-Einstellungen > Zusätzliche Filter Optionen für: > Beschriftungselemente kann die Einstellung überprüft werden.
4. Verwendete Grafische Überschreibung anpassen

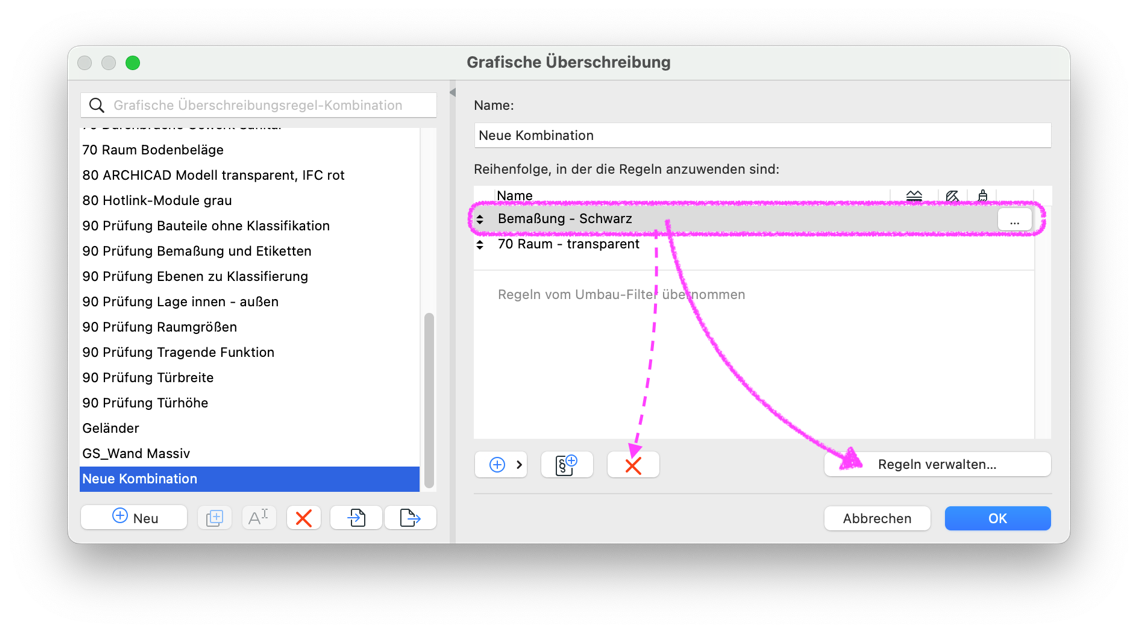

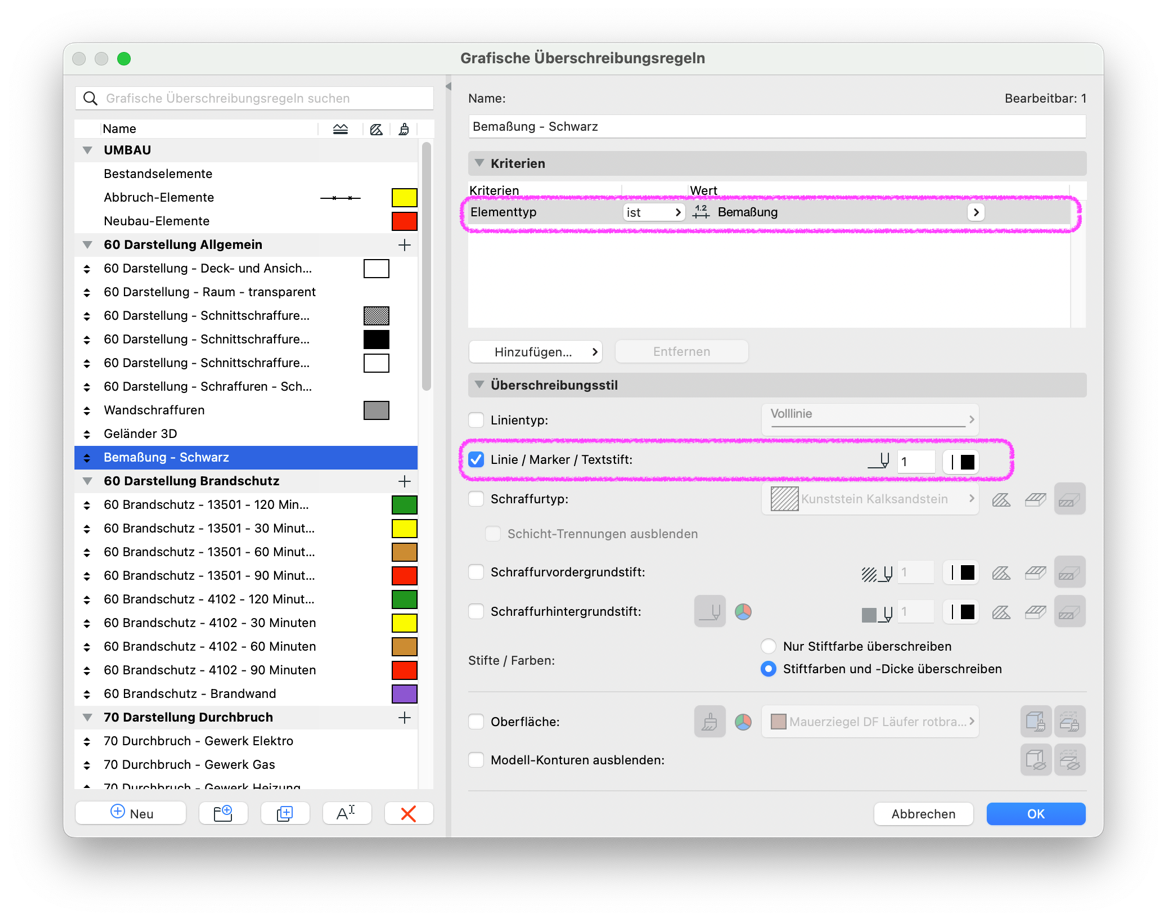

Wenn alle oben genannten Schritte überprüft wurden und trotzdem die Bemaßungen, Texte und Etiketten nicht farbig überschrieben werden, ist möglicherweise gleichzeitig eine Grafische-Überschreibungsregel für die betroffenen Werkzeuge aktiviert.
Diese muss aus der Kombination entfernt oder entsprechend angepasst werden.
