Problemstellung
Eine DWG- und/oder DXF-Datei enthält 3D-Daten. Die Datei wird in Archicad importiert, aber im 3D-Fenster werden keine 3D-Inhalte angezeigt oder 3D DWG wird unvollständig angezeigt.
Troubleshooting
1. Enthält die DWG- und/oder DXF-Datei 3D-Daten?
Stellen Sie sicher, dass die Datei tatsächlich 3D-Daten enthält.
Verwenden Sie einen DXF-/DWG-Viewer, um dies zu überprüfen (z.B. DWG TrueView von Autodesk für Windows oder eDrawings von SolidWorks für Mac).
2. 3D DWG als Objekt einlesen
Datei nach dieser Anleitung als Objekt einlesen: Einlesen von 3D DXF/DWG Daten als Objekt
3. DXF-/DWG-Übersetzer-Einstellungen prüfen
Ablage > Interoperabilität > DXF-DWG > DXF-DWG-Übersetzer…
Stellen Sie sicher, dass die Übersetzer-Einstellungen korrekt sind, um 3D-Daten zu importieren.

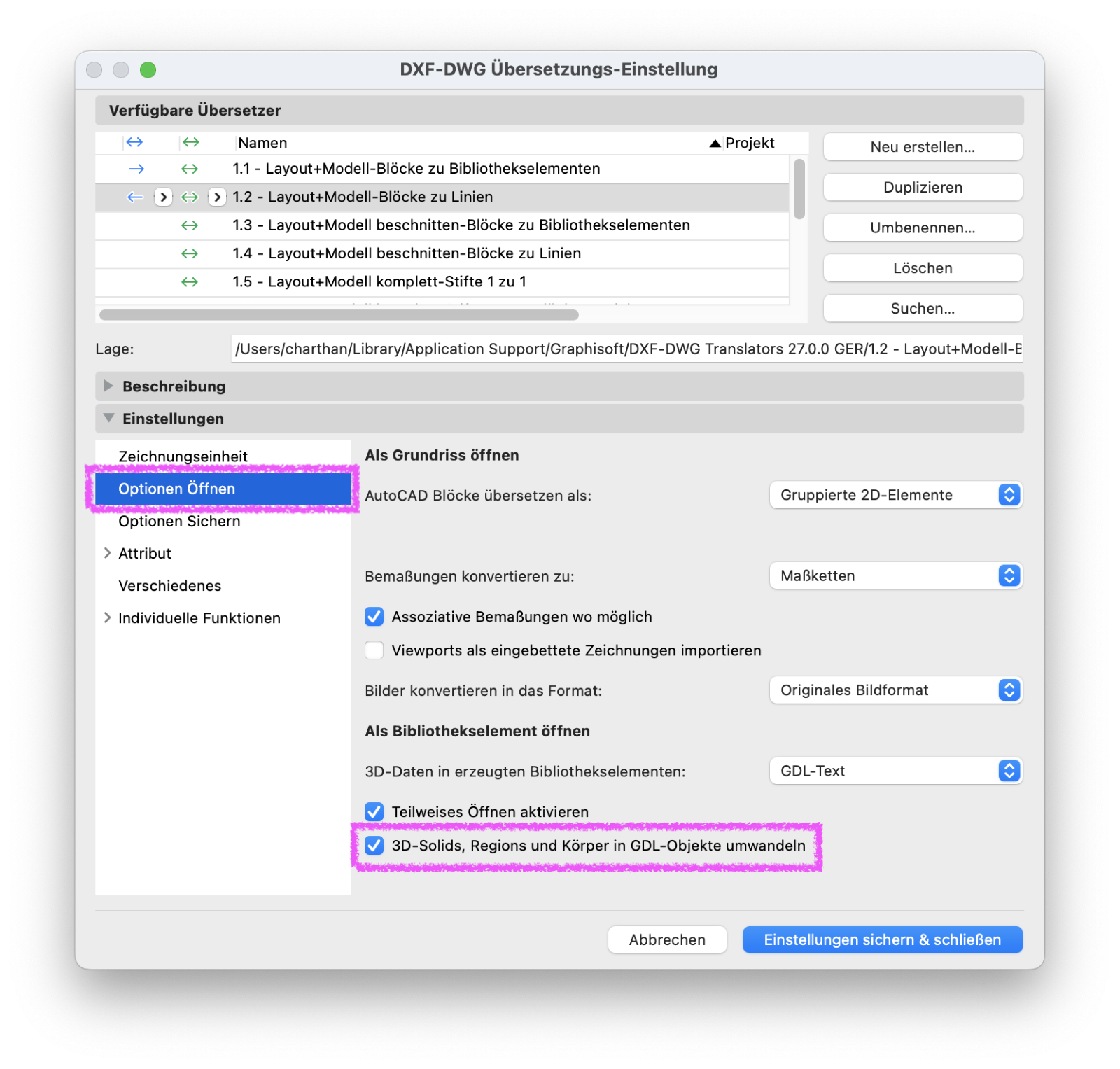

- Rubrik Optionen Öffnen:
Option 3D-Solids, Regions und Körper in GDL-Objekte umwandeln aktivieren

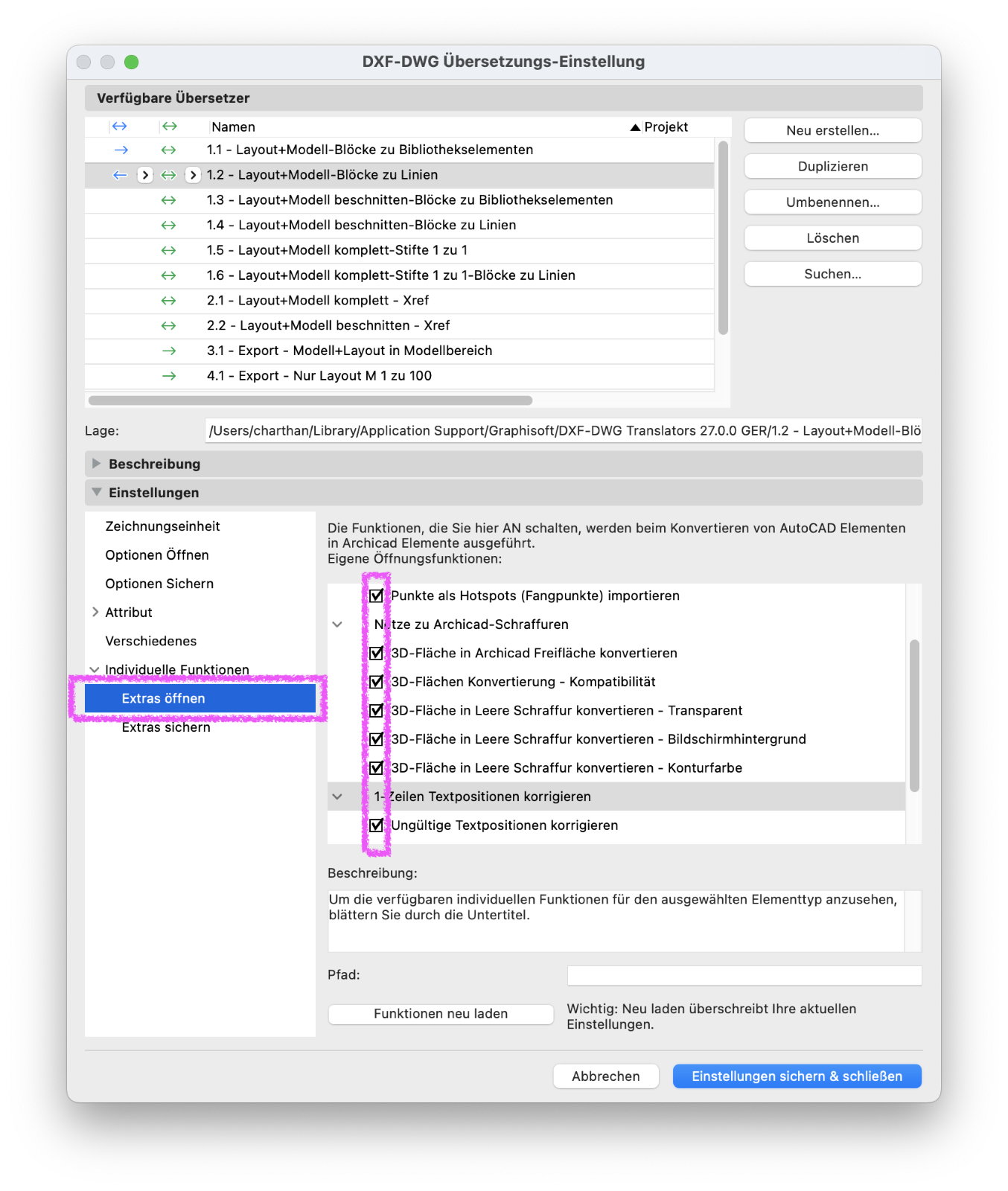

- Rubrik Extras öffnen:
In allen Kästchen Haken setzen (z.B. Originale Blöcke speichern, Punkte als Hotspots (Fangpunkte) importieren, 3D-Fläche in ARCHICAD Freifläche konvertieren, etc.)
Gut zu wissen:
Seit AC 24 gibt es für die GER-Sprachversion bereits einen voreingestellten 3D-Import-Übersetzer für DWG´s/DXF´s: 5.1 - Import - 3D-Elemente aus Blöcken, 3D-Solids und Regions
Weitere Informationen zu diesem Thema: DWG/DXF Import
