Problemstellung
Zum Beispiel möchte man mit dem Fassaden-Werkzeug einen Torbogen konstruieren oder die Fassade folgt einer Tonnendachform. Die Fassade lässt sich jedoch nur rechtwinklig mit geraden Segmenten erstellen; die Krümmung des Randprofils bzw. der Fassaden-Kontur lässt sich nicht realisieren.
Troubleshooting
1. Ist die Fassade-Symbolleiste aktiviert?
Fenster > Symbolleisten > Fassade
Bei der Erstellung von komplexen Fassadenformen bzw. gekrümmten Fassadenkonturen kann der Weg über eine Schraffur die Konstruktion erleichtern. Hierfür ist die Fassade-Symbolleiste zu aktivieren.
Die Fassade-Symbolleiste bietet u.a. die folgenden Funktionen:
- Form als Schraffur abbilden
- Form anhand Schraffur neu definieren
- Schraffur zur Form hinzufügen
- Schraffur von Form abziehen
2. Mit Schraffur-Werkzeug die Ansichtsform der Fassade zeichnen

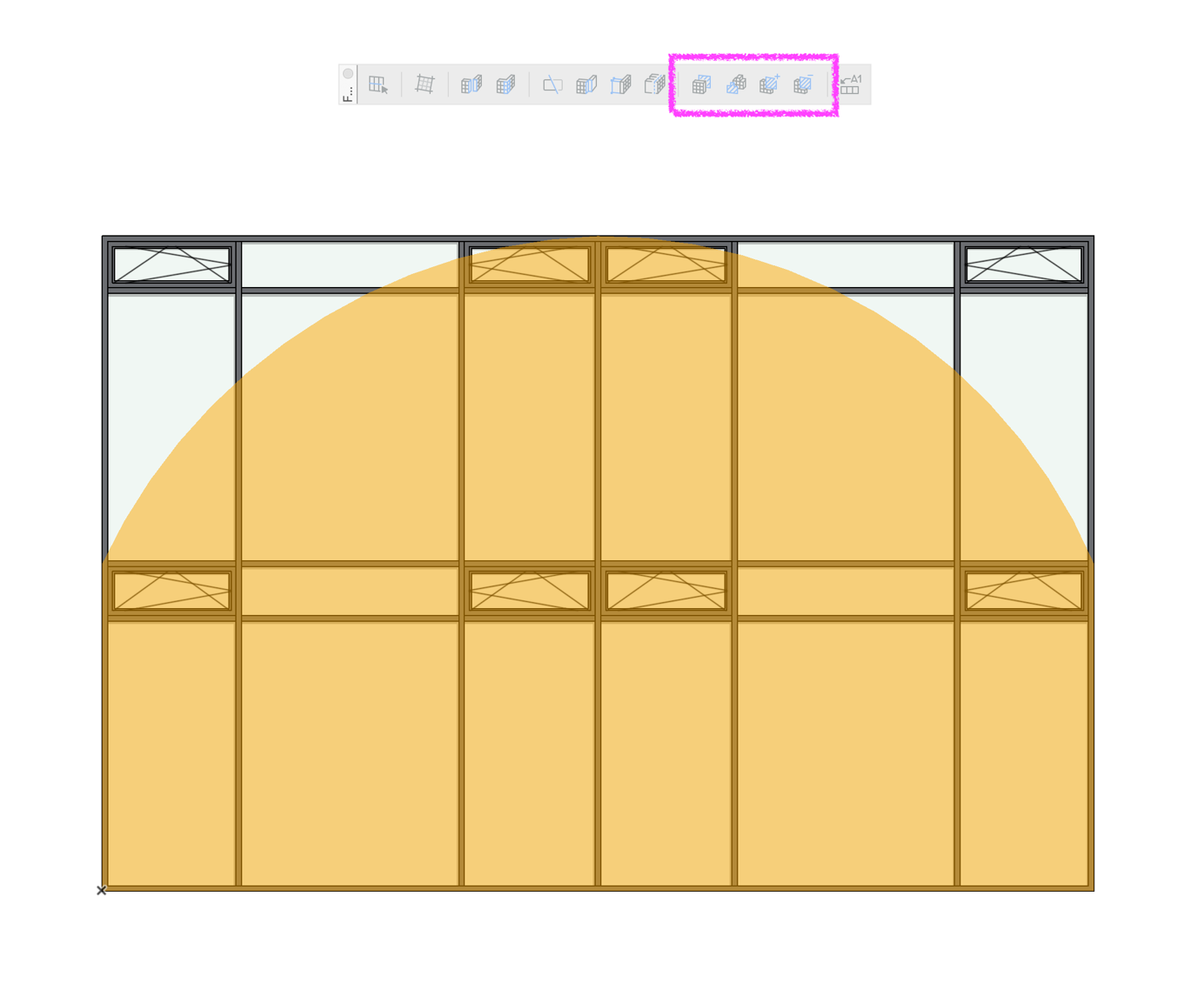

In einer Ansicht ist eine 2D-Schraffur mit dem Schraffur-Werkzeug zu erstellen, welche die gewünschte Fassadenform in der Ansicht abbildet. Die Fassade ist mit den gewünschten Grundeinstellungen zu platzieren. Schraffur und Fassade werden nun gemeinsam in der Ansicht dargestellt.
3. Befehl aus der Pet-Palette ausführen und auf Fassade anwenden
- Schraffur aktivieren
- in der Pet-Palette die Funktion Form anhand Schraffur neu definieren auswählen
- auf die vorhandene Fassade klicken
Gut zu wissen: je nach gezeichneter Schraffurvorlage können auch andere Befehle aus der Pet-Palette hilfreich sein (siehe Punkt 1).

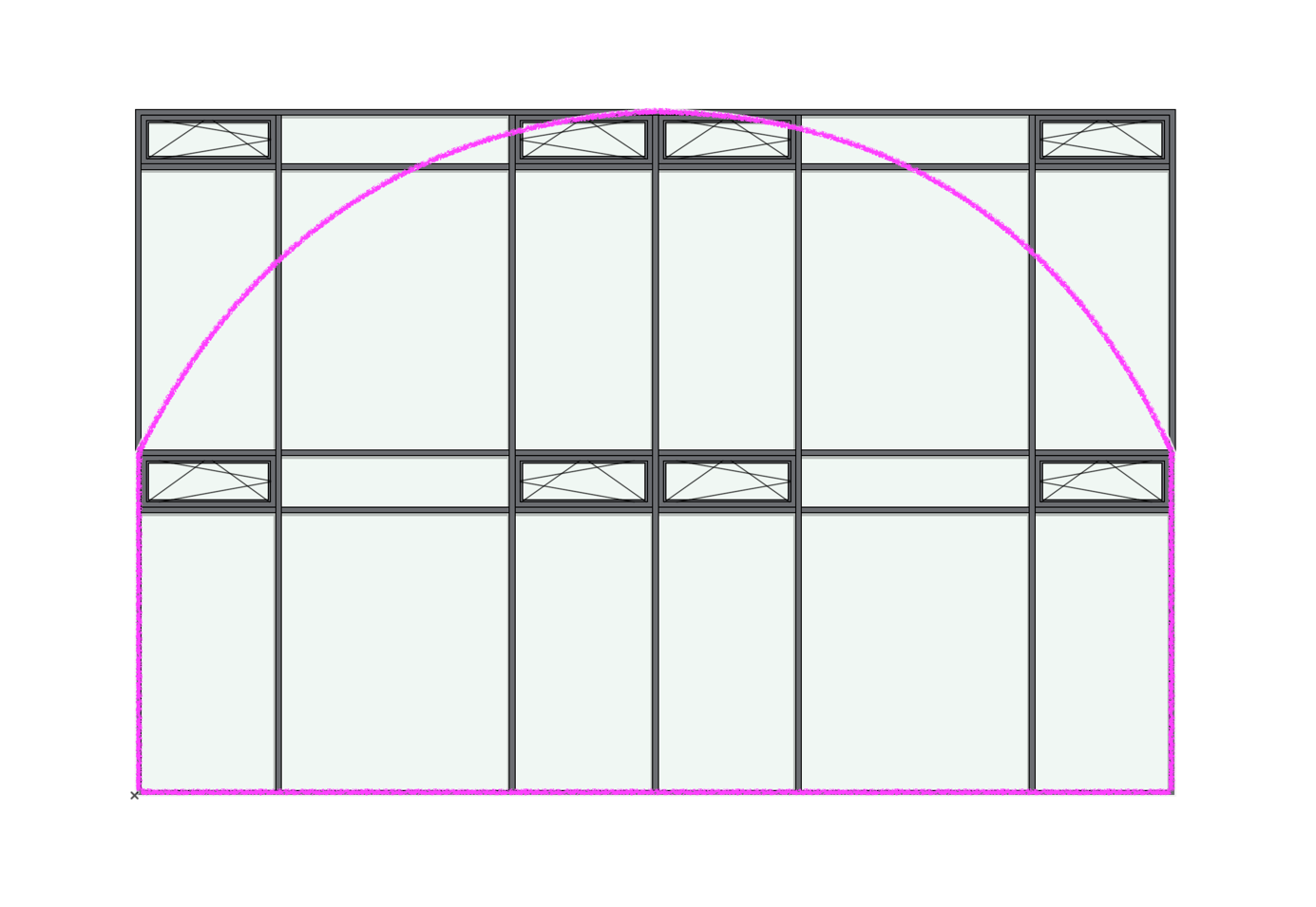

Als Ergebnis übernimmt die Fassade die Form der vordefinierten Schraffur.
Weitere Informationen zu diesem Thema: Fassade anhand einer Schraffurvorlage erstellen
Grundsätzliche Informationen über Fassaden bietet der folgende Link: Fassaden
