Stufen-Nummerierung einer Treppe wird im Schnitt nicht dargestellt

Problembeschreibung

Die Stufen-Nummerierung einer Treppe lässt sich im Schnitt nicht darstellen.

Troubleshooting

1. Gewünschte Trittstufe oder Podest mit Tab-Taste auswählen

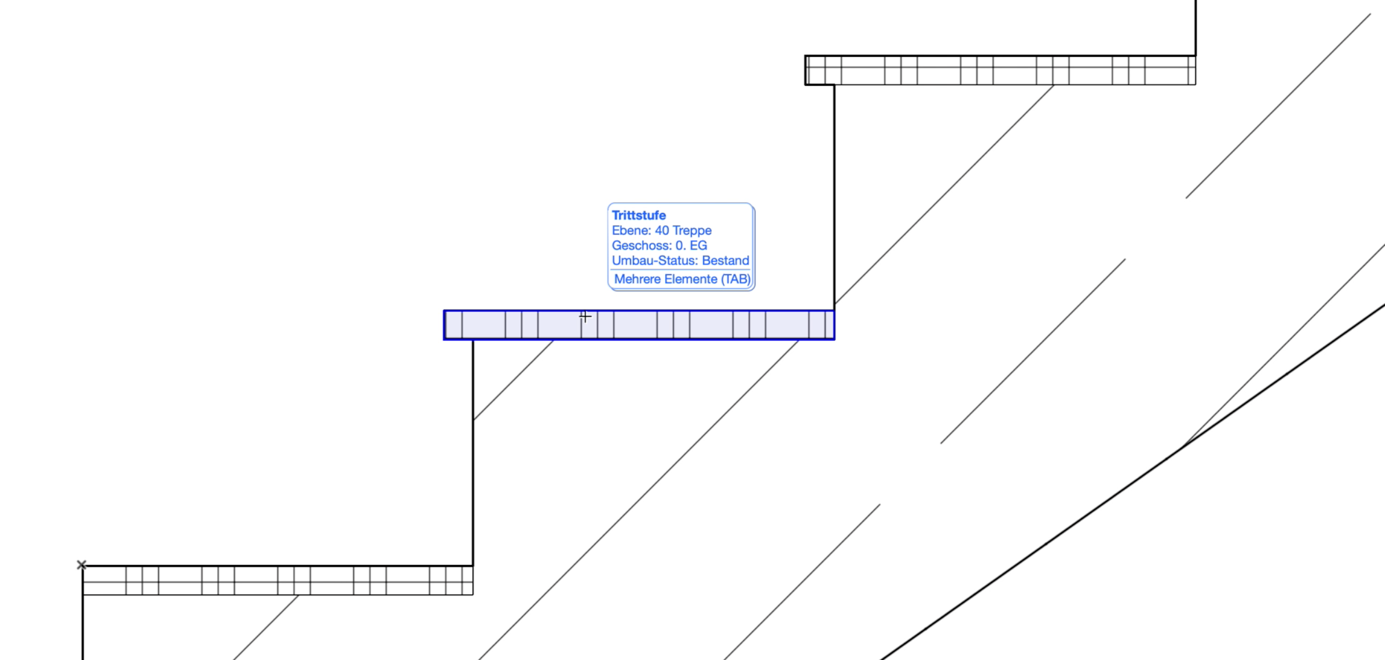

Beispiel für die Auswahl einer Trittstufe mit der Tab-Taste:

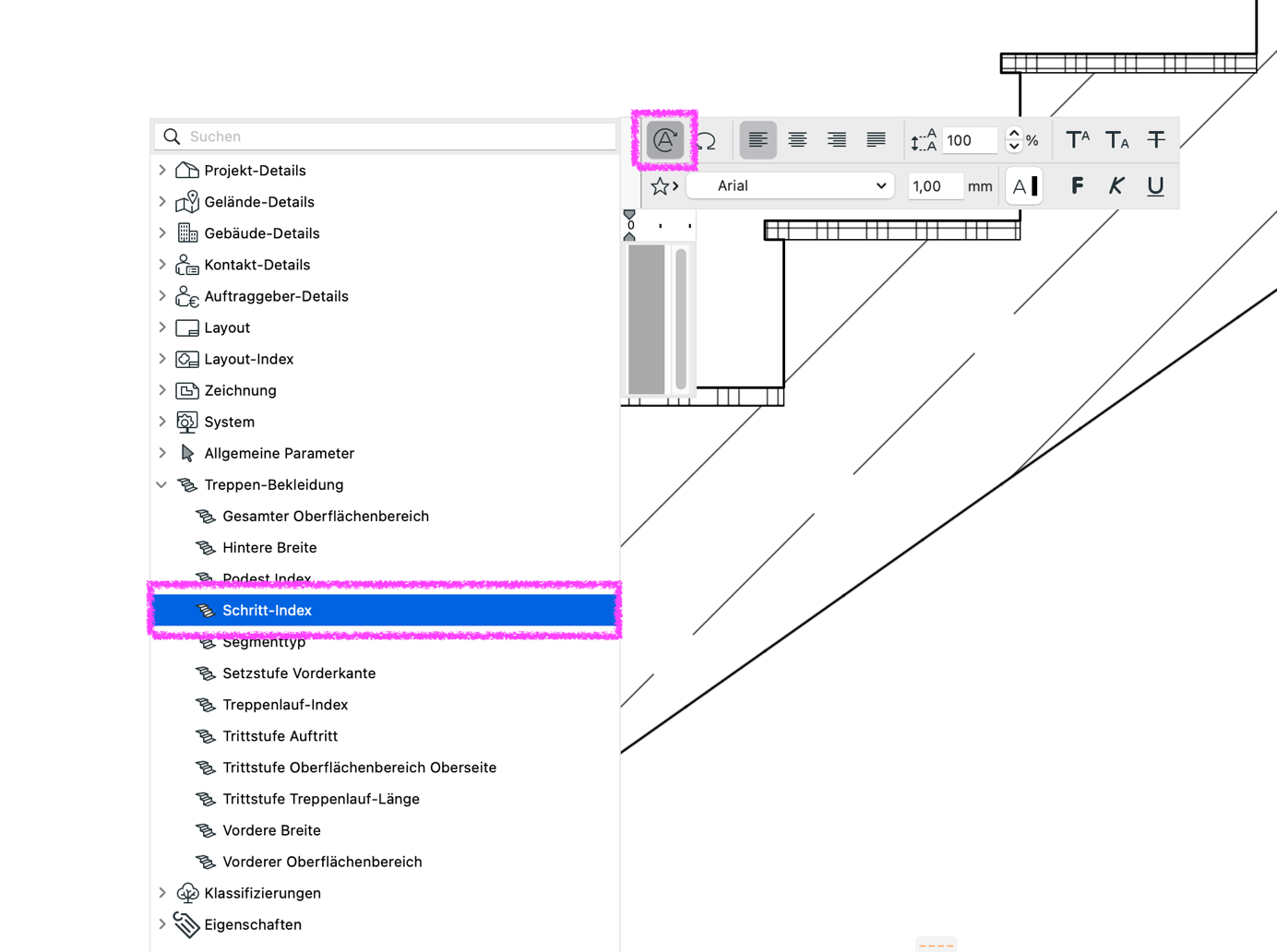

2. Autotext-Etikett mit Parameter „Schritt-Index“ anwenden

• Etikett-Werkzeug > Autotext-Etikett auswählen und auf die Stufe anwenden
• den Parameter Schritt-Index einstelen

Optional: Aus den vorgenannten Etikett-Einstellungen kann ein Etikett-Favorit erstellt werden (relevant für Punkt 3).

Gut zu wissen: wenn keine Bekleidung bzw. Trittstufe für die Treppe eingestellt ist, dann kann das Etikett nicht verwendet werden. Folglich muss immer eine Trittstufe aktiviert sein, wenn die Stufen-Nummerierung einer Treppe im Schnitt angezeigt werden soll.

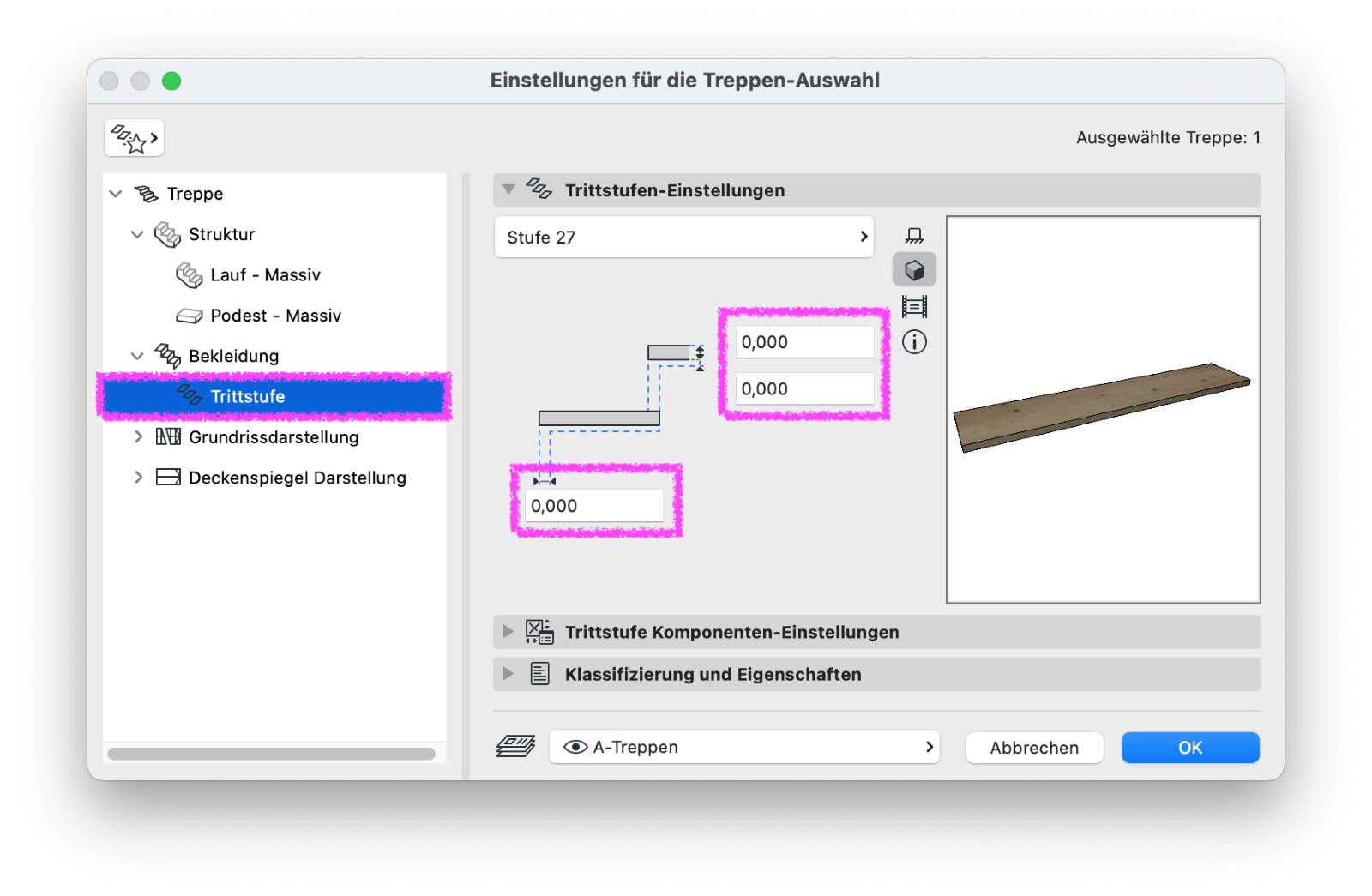

Tipp: wenn die Stufen einer Treppe ohne Bekleidung, z.B. die Stufen einer Rohbau-Treppe, im Schnitt dennoch nummeriert werden sollen, dann muss eine Trittstufe aktiviert sein und in den Trittstufen-Einstellungen können Werte von 0,000 angegeben werden. Somit sind Trittstufen faktisch nicht sichtbar, obwohl diese in den Treppen-Einstellungen aktiviert sind.

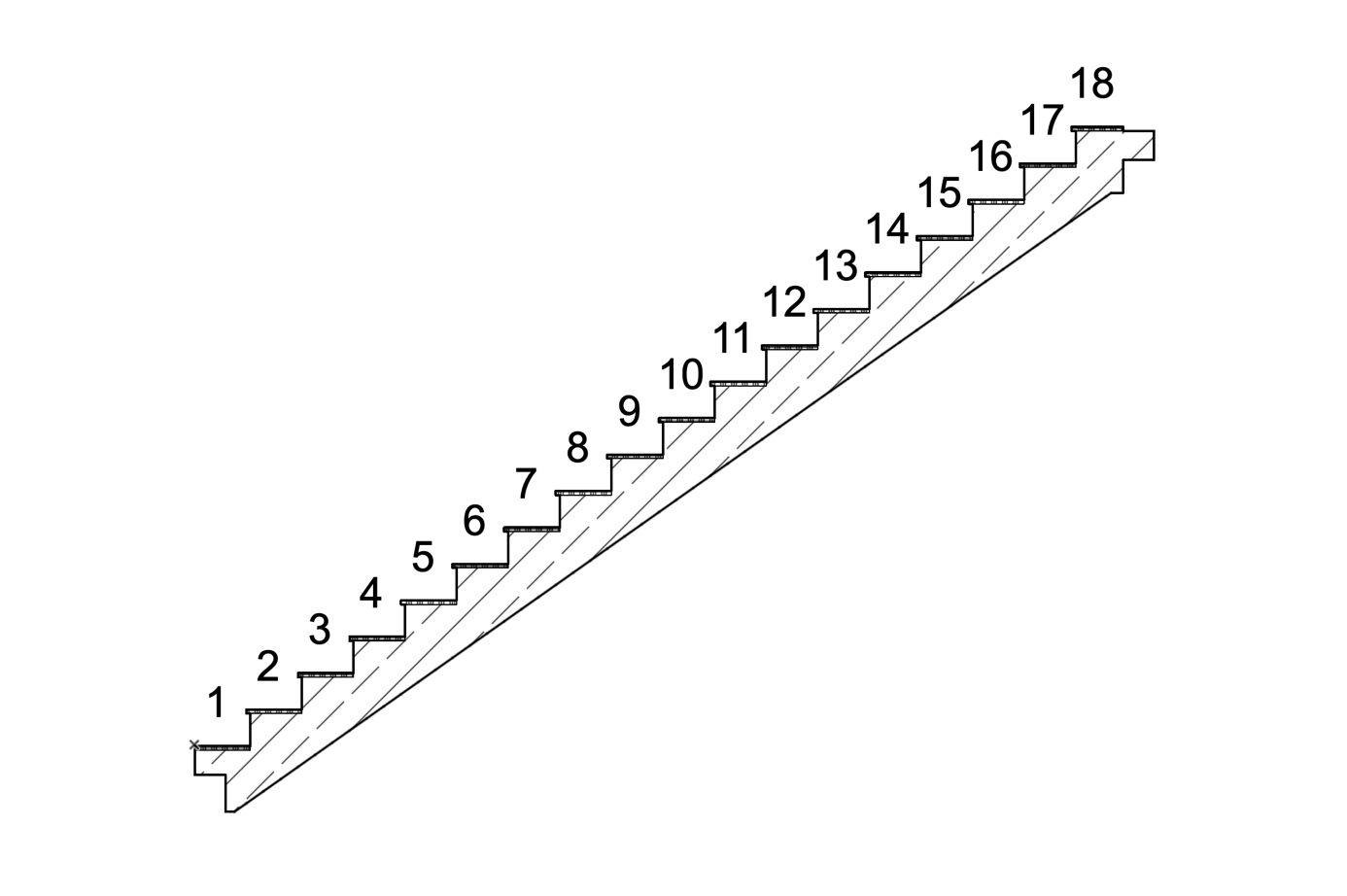

3. Alle Trittstufen der Treppe gleichzeitig durchnummerieren

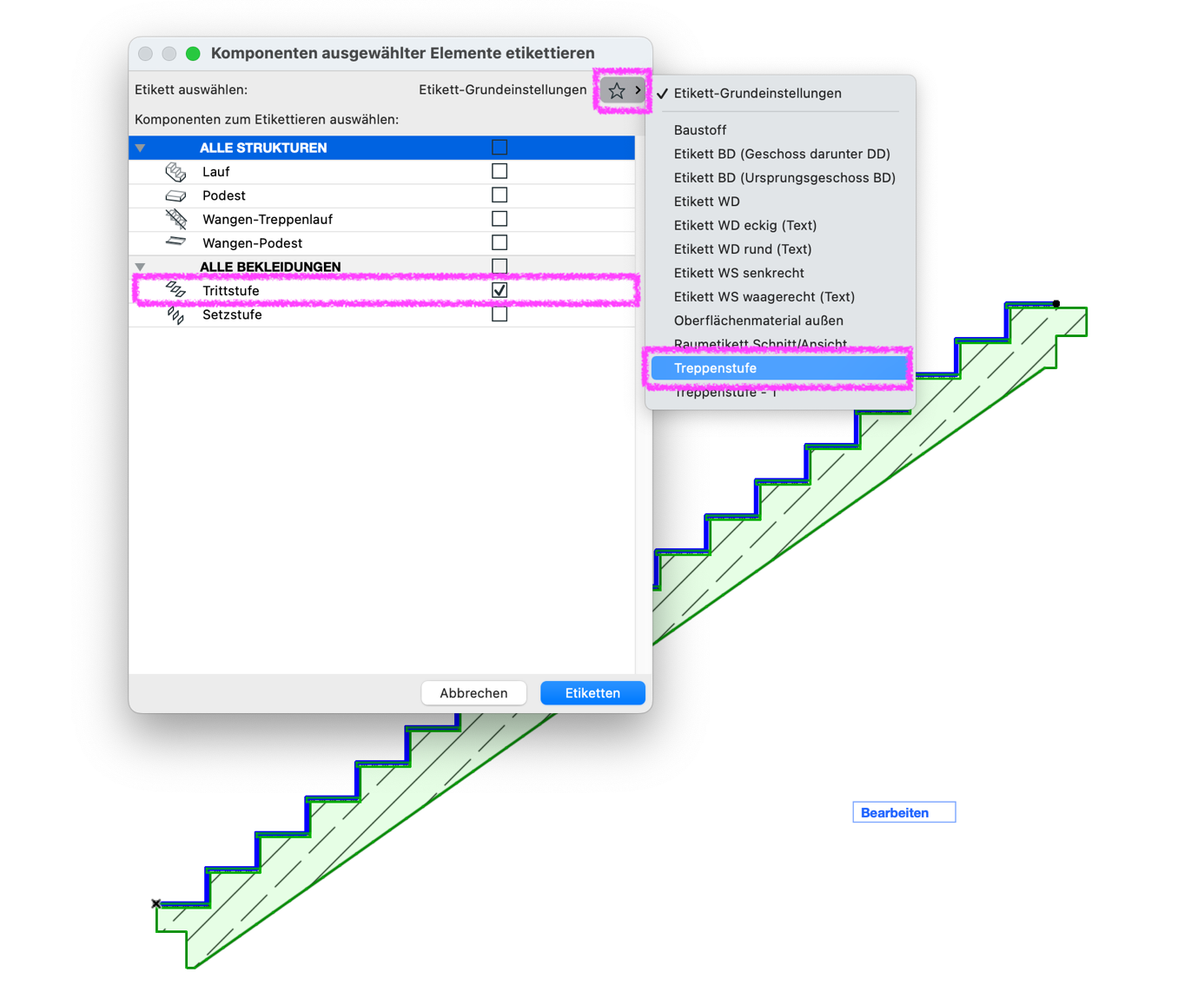

Dokumentation > Beschriftung > Komponenten ausgewählter Elemente etikettieren

Sollen alle Trittstufen bzw. generell Treppen-Komponenten der Treppe gleichzeitig durchnummeriert werden, so ist dies mit dem o.g. Befehl möglich.

1. Treppe markieren
2. Befehl Komponenten ausgewählter Elemente etikettieren ausführen
3. Komponenten zum Etikettieren auswählen (in diesem Fall Trittstufe)
4. Etikett-Favorit auswählen und mit dem Button Etiketten bestätigen

Gut zu wissen: Wenn eine Treppe mit einer Trittstufe beginnt und die 1. Trittstufe nicht mit der Zahl 1 als Nummerierung beginnen soll (bspw. wenn die 1. Trittstufe faktisch nicht sichtbar ist bzw. den Fußboden darstellt), dann kann man sich mittels einer eigenen Eigenschaft und Berechnungsformel behelfen.

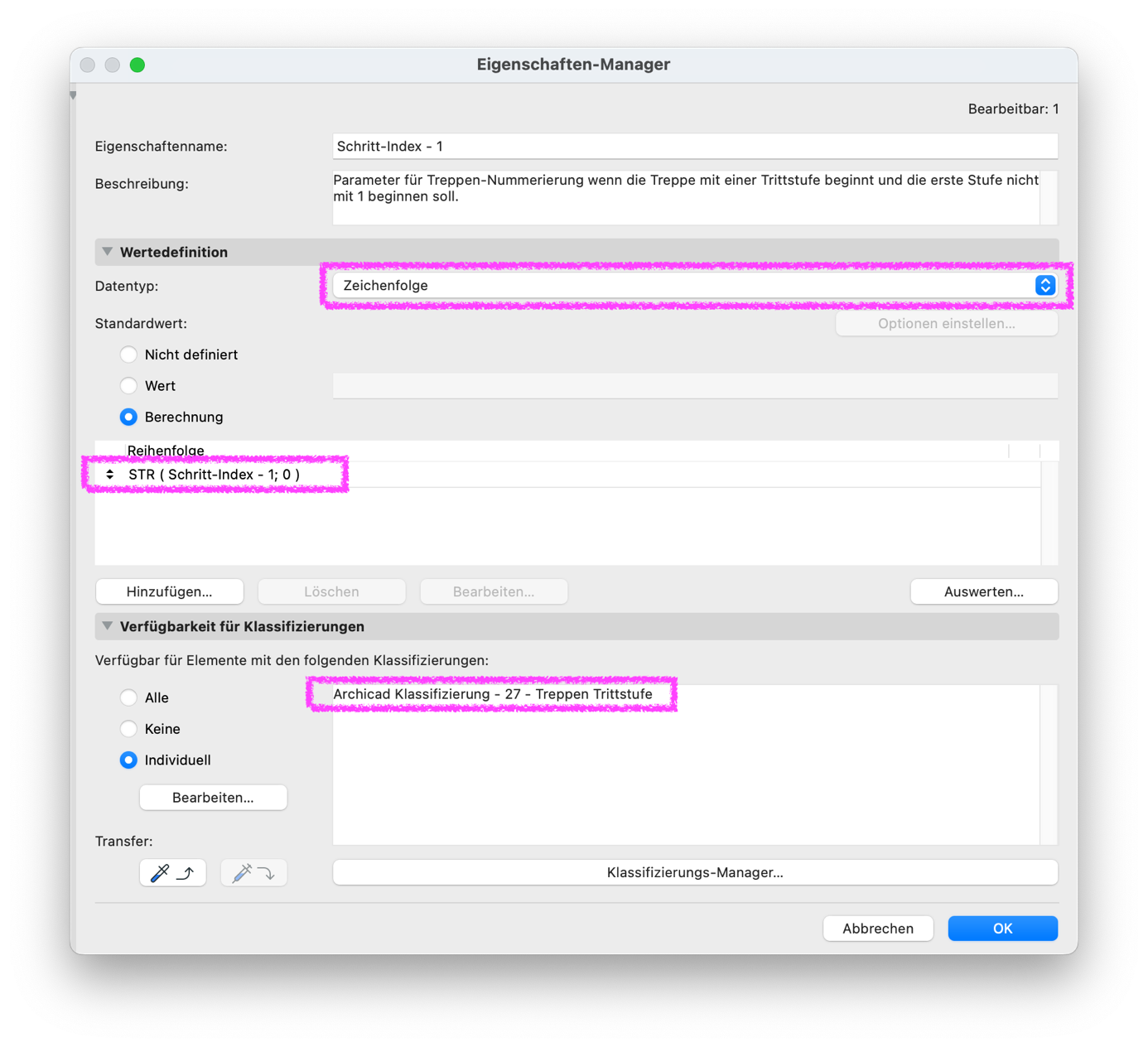

• Eigene Eigenschaft erstellen

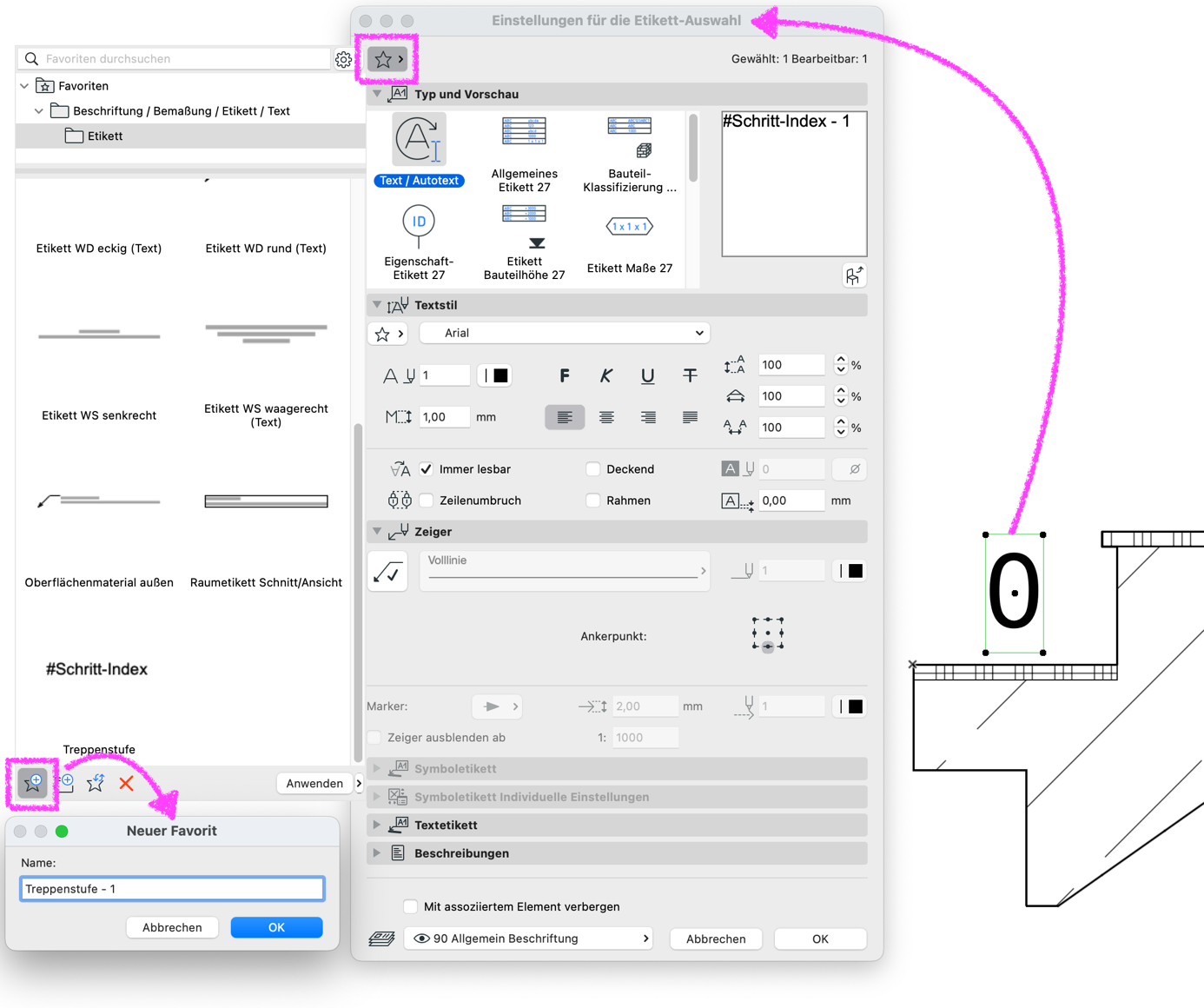

• Etikett-Werkzeug auswählen und mit Autotext-Etikett und dem neuen Parameter eine Stufe referenzieren
• Die erstellte Nummerierung in ihrer Darstellung bzw. Formatierung wie gewünscht einstellen
• Autotext-Etikett als neuen Favoriten abspeichern

Schritte aus Punkt 3 wiederholen. Nach dem Erstellen der Nummerierung kann die Zahl 0 der 1. Trittstufe manuell gelöscht werden.
