Problemstellung

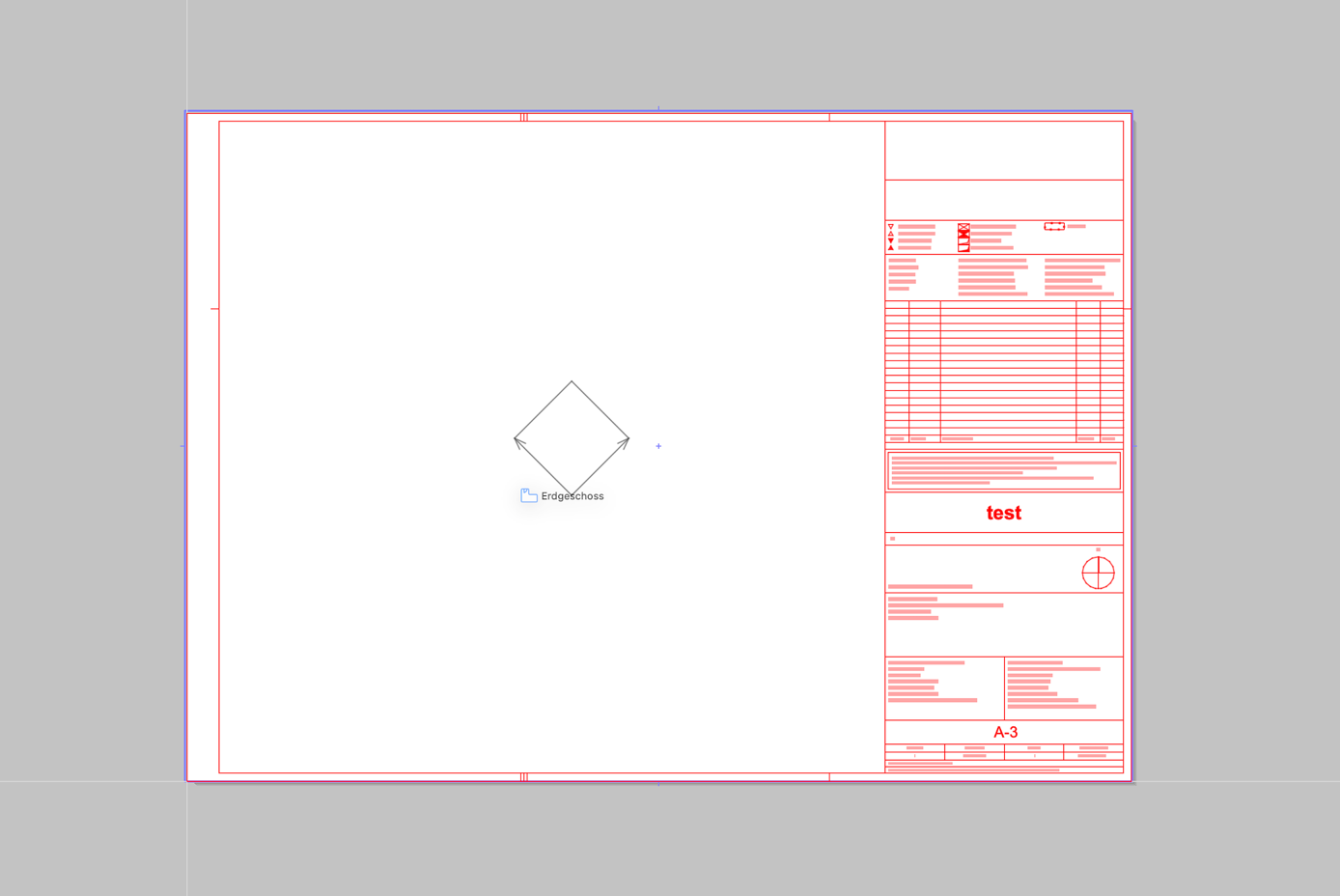

Ausschnitte bzw. Zeichnungen können nur noch gedreht, also mit einem Winkel, auf dem Layout abgelegt werden.
Die Zeichnungen lassen sich nicht mehr gerade, mit einem Winkel von 0°, platzieren.
Troubleshooting
1. Winkel in den Standard Zeichnungs-Einstellungen prüfen

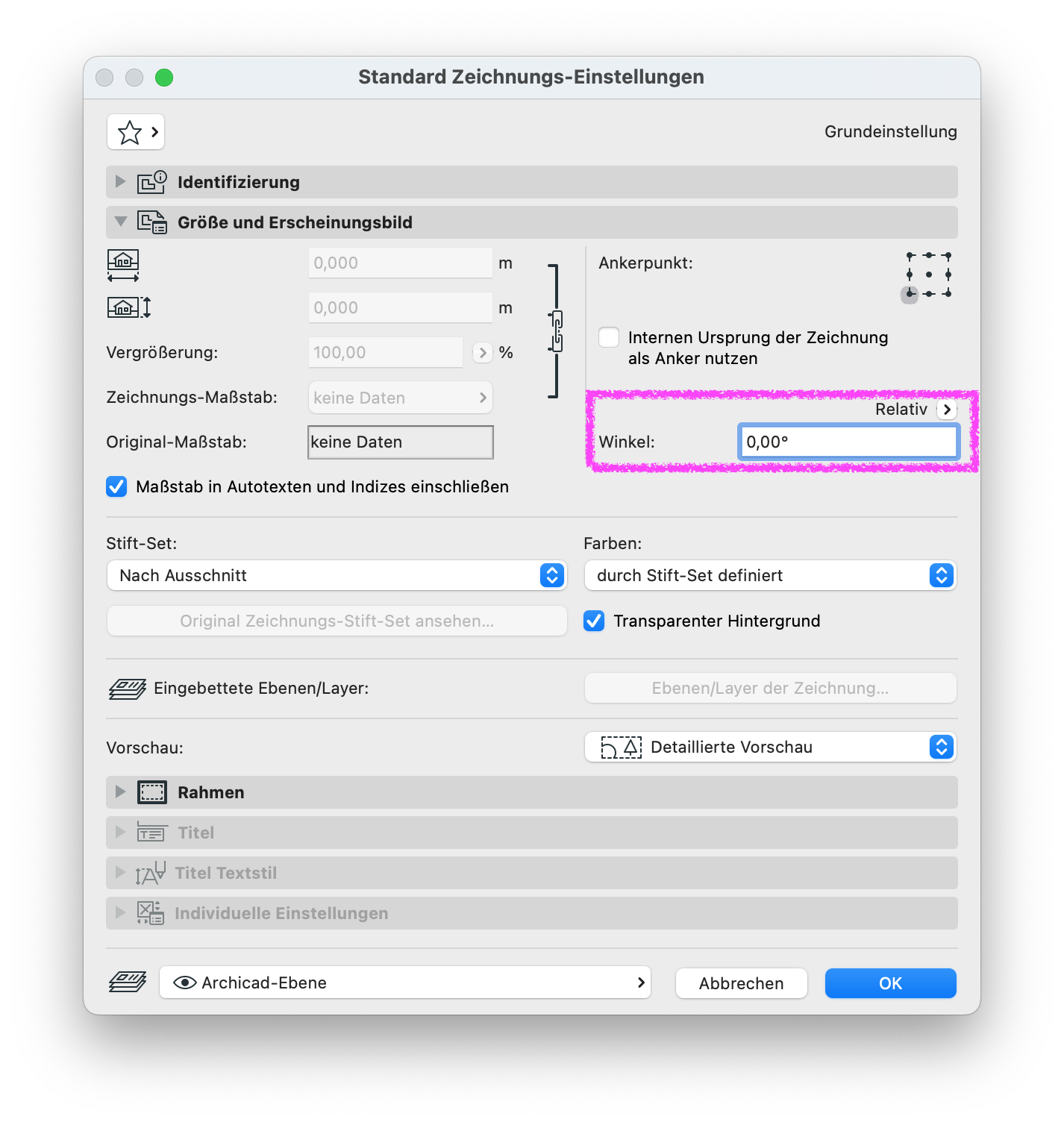

Modellbereich aufrufen > Zeichnungs-Werkzeug aktivieren > Standard Zeichnungs-Einstellungen > Größe und Erscheinungsbild
Ist der Winkel in den Standard Zeichnungs-Einstellungen geprüft? Es muss ein Winkel von 0° definiert sein.
Hinweis:
Die Standard Zeichnungs-Einstellungen können nur aus dem Modellbereich oder direkt aus einem Geschoss heraus aufgerufen werden.
2. Ausschnitt-Einstellungen prüfen

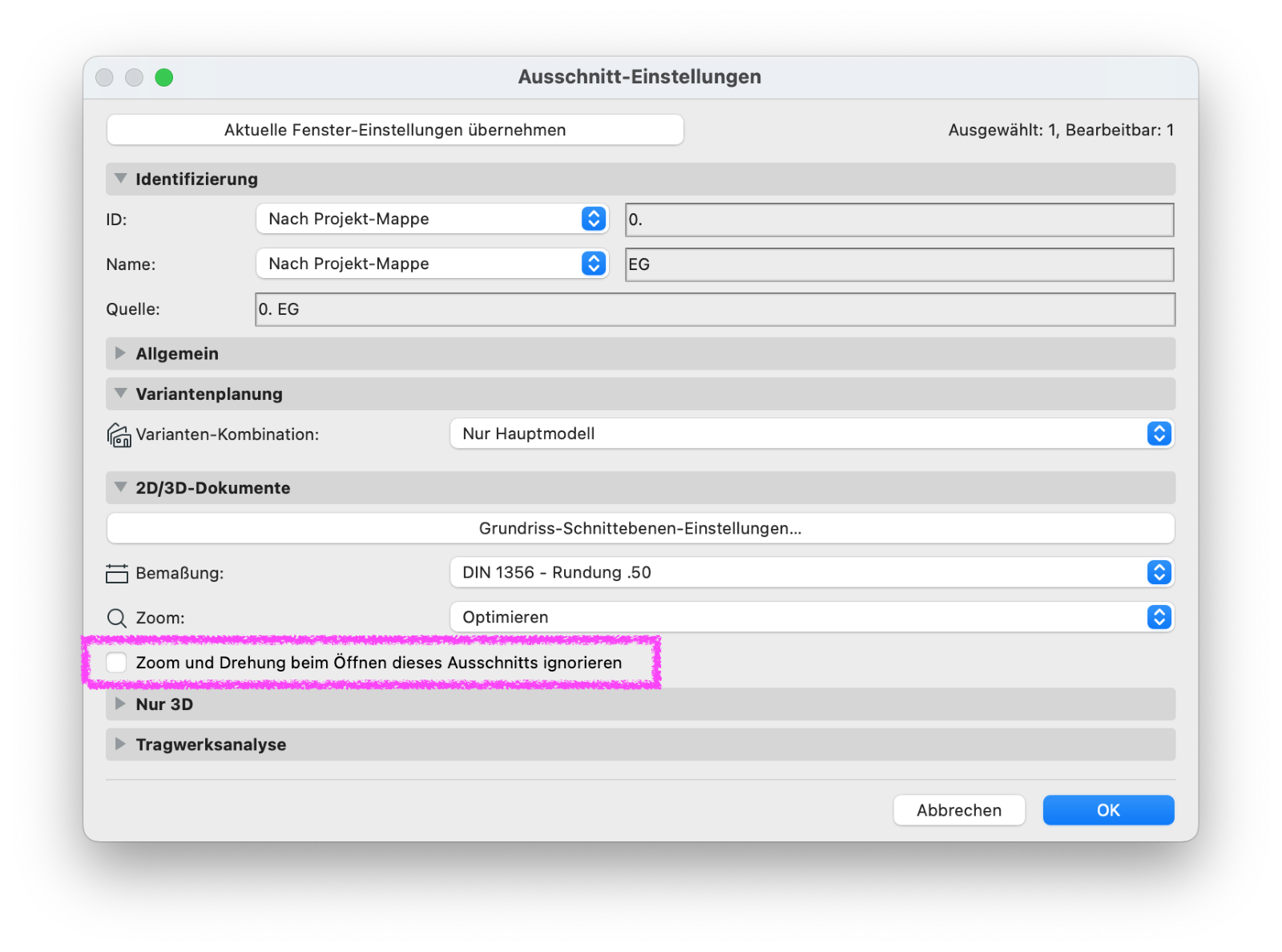

Ausschnitt-Einstellungen > 2D/3D-Dokumente
Ist die Option Zoom und Drehung beim Öffnen dieses Ausschnitts ignorieren deaktiviert? Jene Option darf nicht angehakt sein.
Hinweis:
Falls die Option aktiviert war müssen die Ausschnitte neu erstellt und platziert werden. In diesem Zuge ist darauf zu achten, dass die Option deaktiviert ist.
