Problemstellung

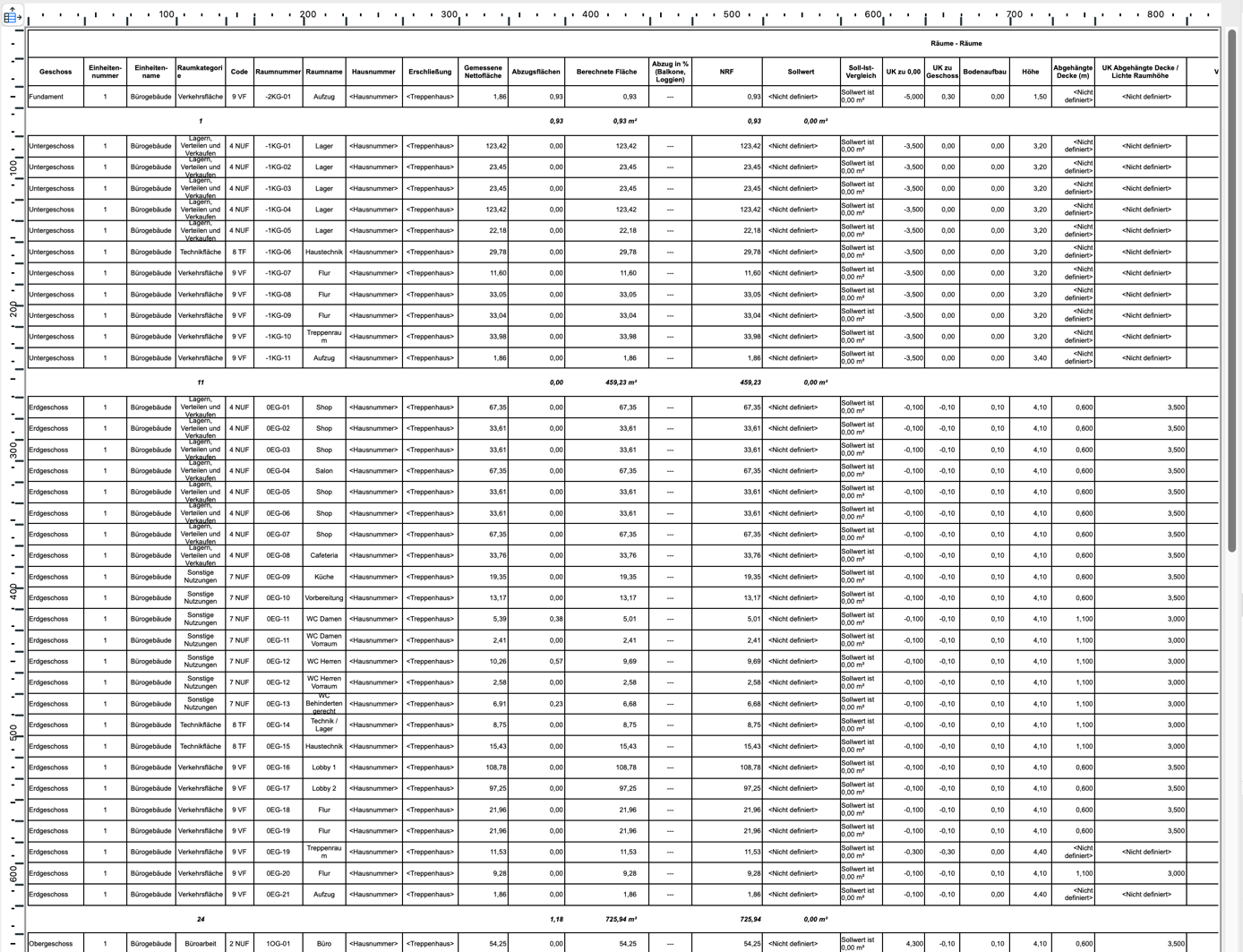

Für eine interaktive Element-Auswertung und/oder eine Flächenberechnung ist eine Liste zu groß, um auf ein einziges Layout zu passen. Die Liste muss auf mehrere Blattseiten aufgeteilt und als mehrseitige PDF-Datei ausgegeben werden.
Troubleshooting

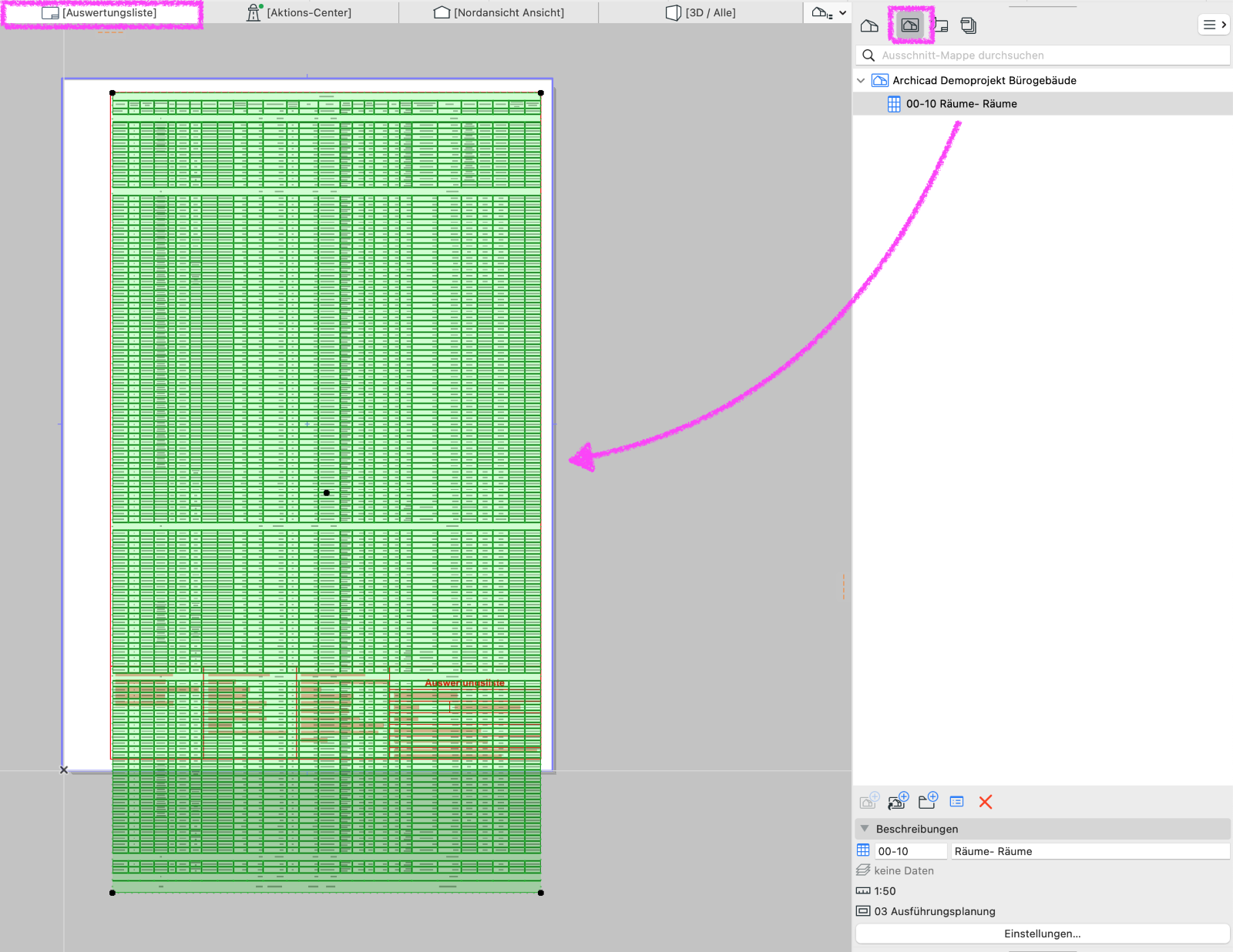

1. Ausschnitt erstellen und als Zeichnung auf Layout platzieren
Interaktive Auswertung öffnen Ausschnitt erstellen und als Zeichnung auf einem Layout im gewünschten Blatt-Format ablegen
2. Zeichnung auf das Blattformat anpassen
Ist die Zeichnung zu groß, müssen entsprechende Einstellungen vorgenommen werden:
- Mit dem Befehl Längenänderung aus der Pet-Palette die Größe der Zeichnung transformieren
- Den Maßstab der Zeichnung verändern
- Das Layout bzw. Masterlayout ändern (z. B. Hochformat zu Querformat)
- Die Auswertungsliste in den Schemaeinstellungen hinsichtlich der verwendeten Felder bzw. Spalten verändern

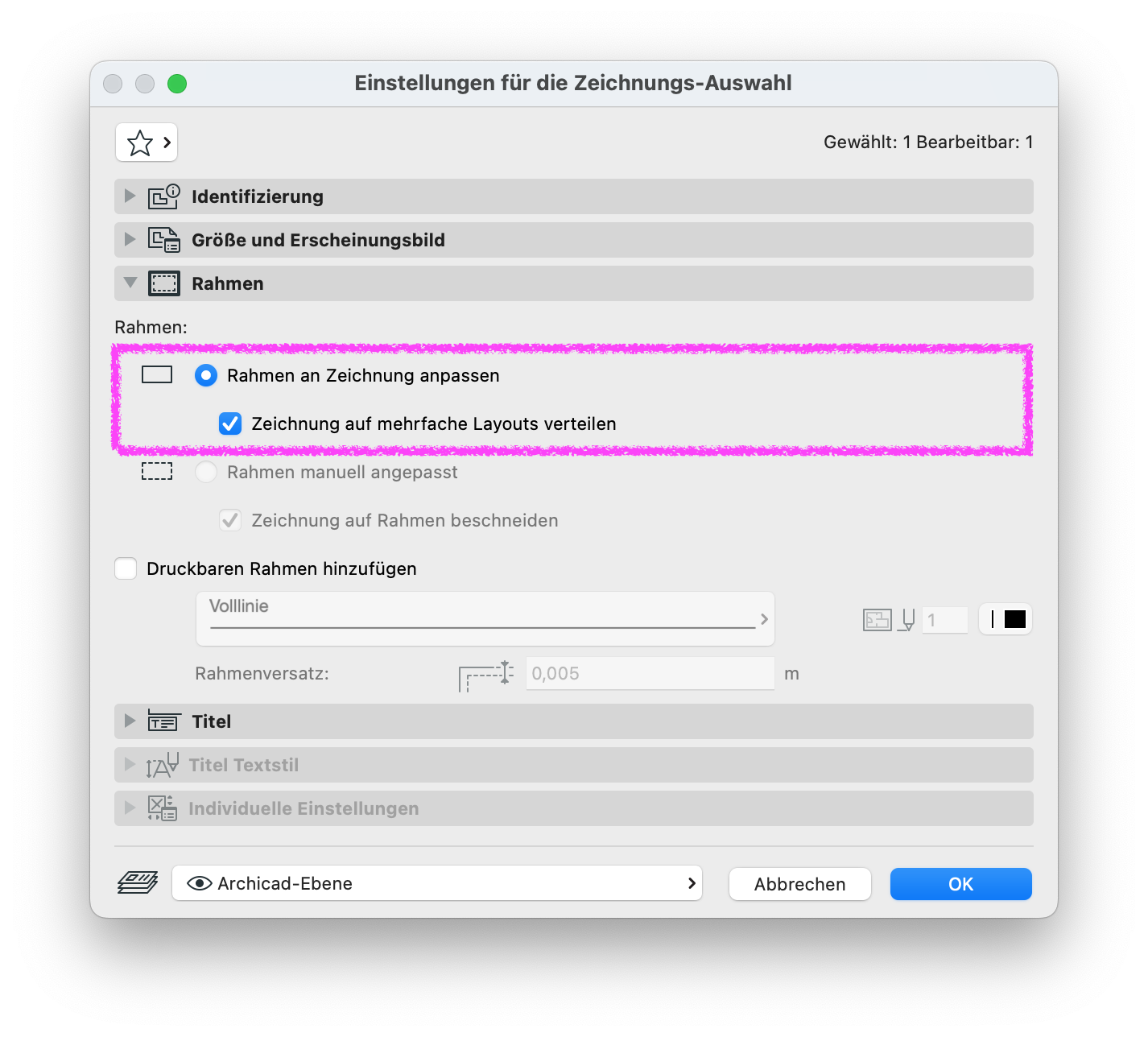

3. Option „Zeichnung auf mehrfache Layouts verteilen“ aktivieren
- Zeichnung auswählen
- Einstellungen für die Zeichnungs-Auswahl > Rahmen öffnen
- Sind die Einstellungen Rahmen an Zeichnung anpassen und Zeichnung auf mehrfache Layouts verteilen aktiviert?

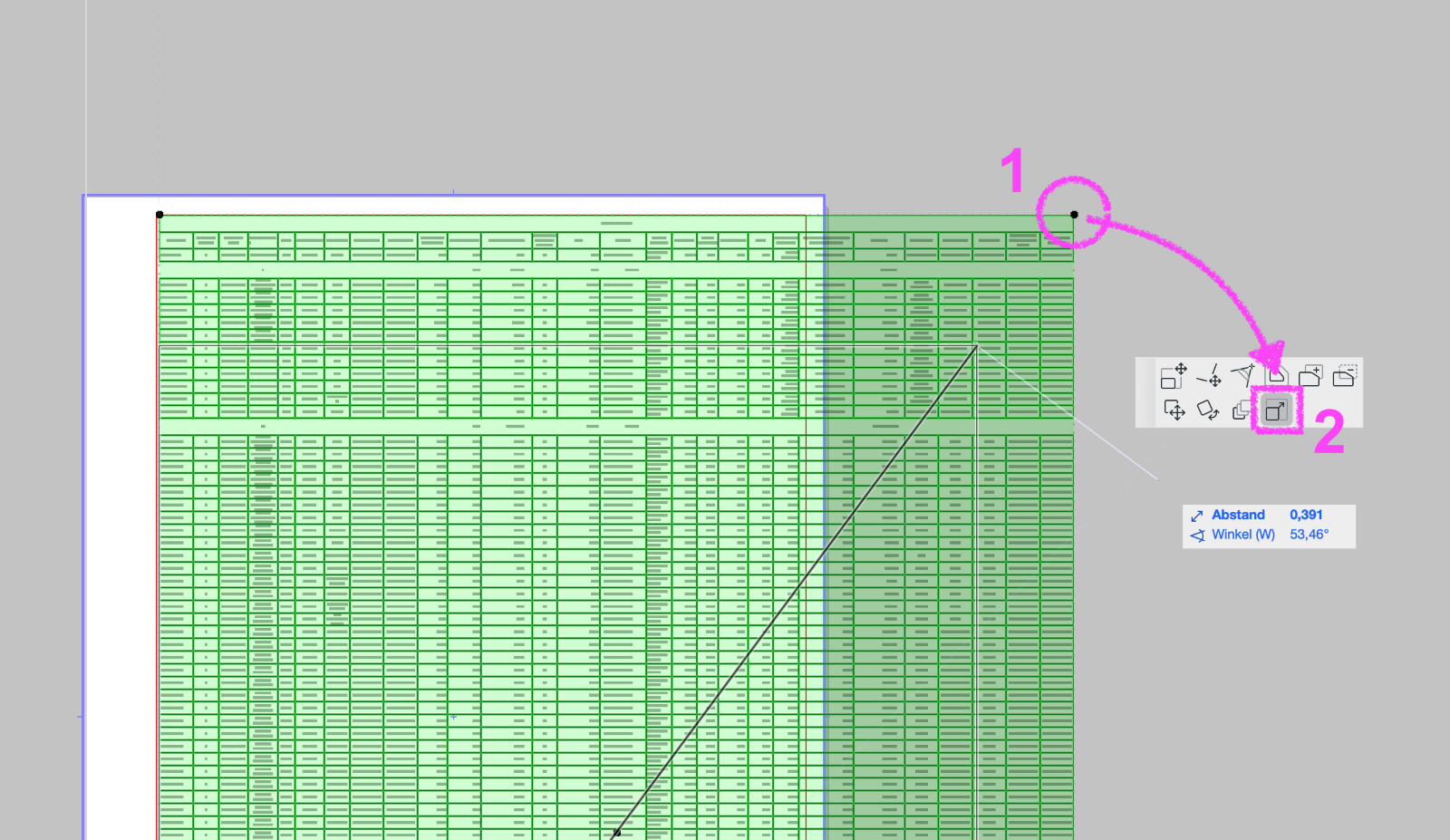

4. Befehl „Tabelle neu strukturieren“ anwenden und Umbruch erstellen
- Zeichnung markieren
- Unteren Eckpunkt anklicken Befehl in der Pet-Palette Tabelle neu strukturieren
- Der Umbruch wird erstellt, indem die Zeichnung an die passende Stelle verzogen wird, an welcher der Umbruch erfolgen soll
Hinweis:
Mit dem Befehl Tabelle neu strukturieren wird nur die Höhe der Zeichnung festgelegt. Ist die Zeichnung zu breit, muss sie entsprechend angepasst werden (siehe Punkt 2).

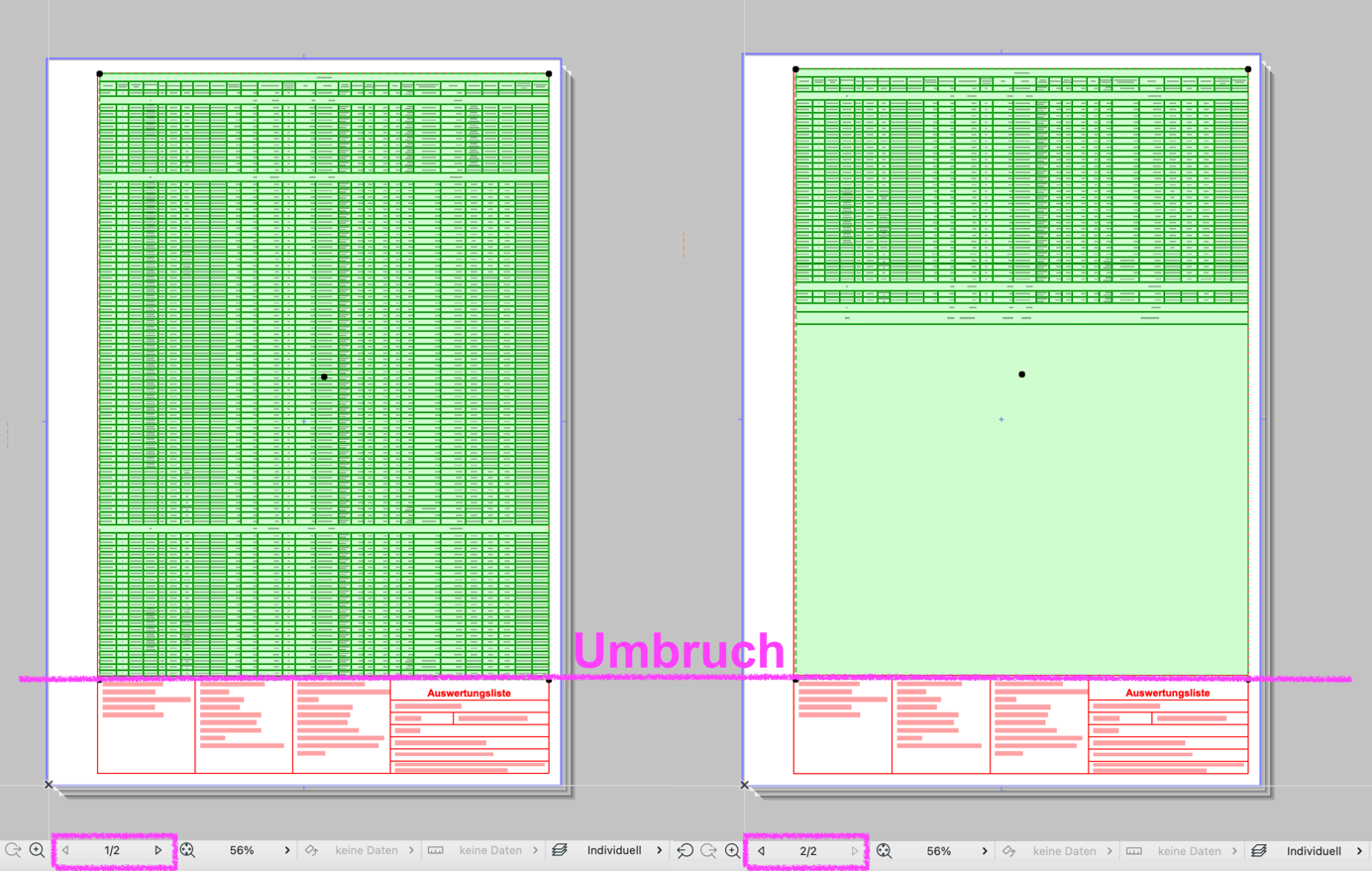

5. Aufteilung der Zeichnungen auf den Layoutblättern prüfen
Mit dem Erstellen des Umbruchs werden automatisch neue Seiten bzw. Layoutblätter angelegt. Diese können über die untere Symbolleiste des Layoutfensters gewechselt werden.
Ist die Aufteilung der einzelnen Zeichnungen auf den Layoutblättern korrekt?
Weitere Informationen zu diesem Thema bieten die folgenden Links:

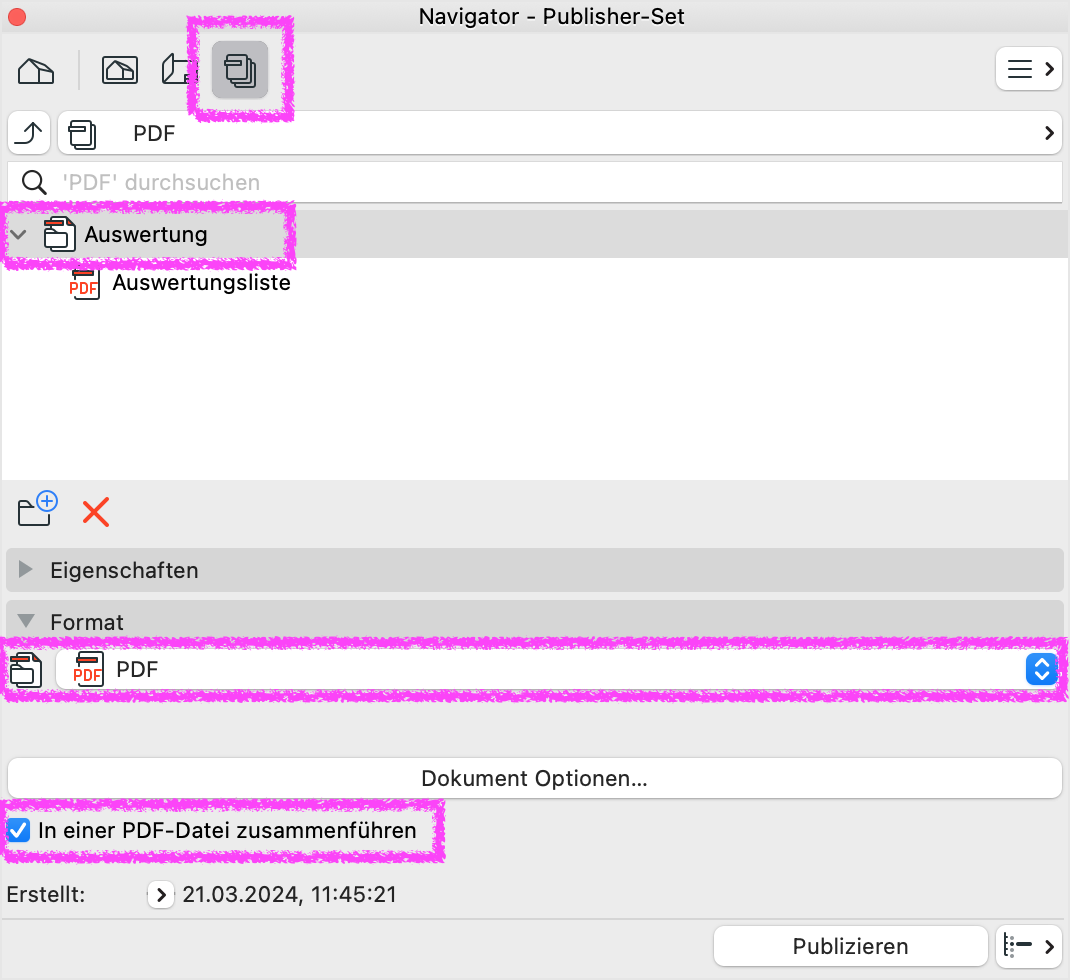

6. Ordner im Publisher erstellen und Option „In einer PDF-Datei zusammenführen“ aktivieren
Das mehrseitige Layout mit der Auswertungsliste kann nur als eine PDF-Datei mit mehreren Seiten erstellt werden, wenn im Publisher-Set ein Ordner mit der aktivierten Option In einer PDF-Datei zusammenführen erstellt ist.
