Problemstellung

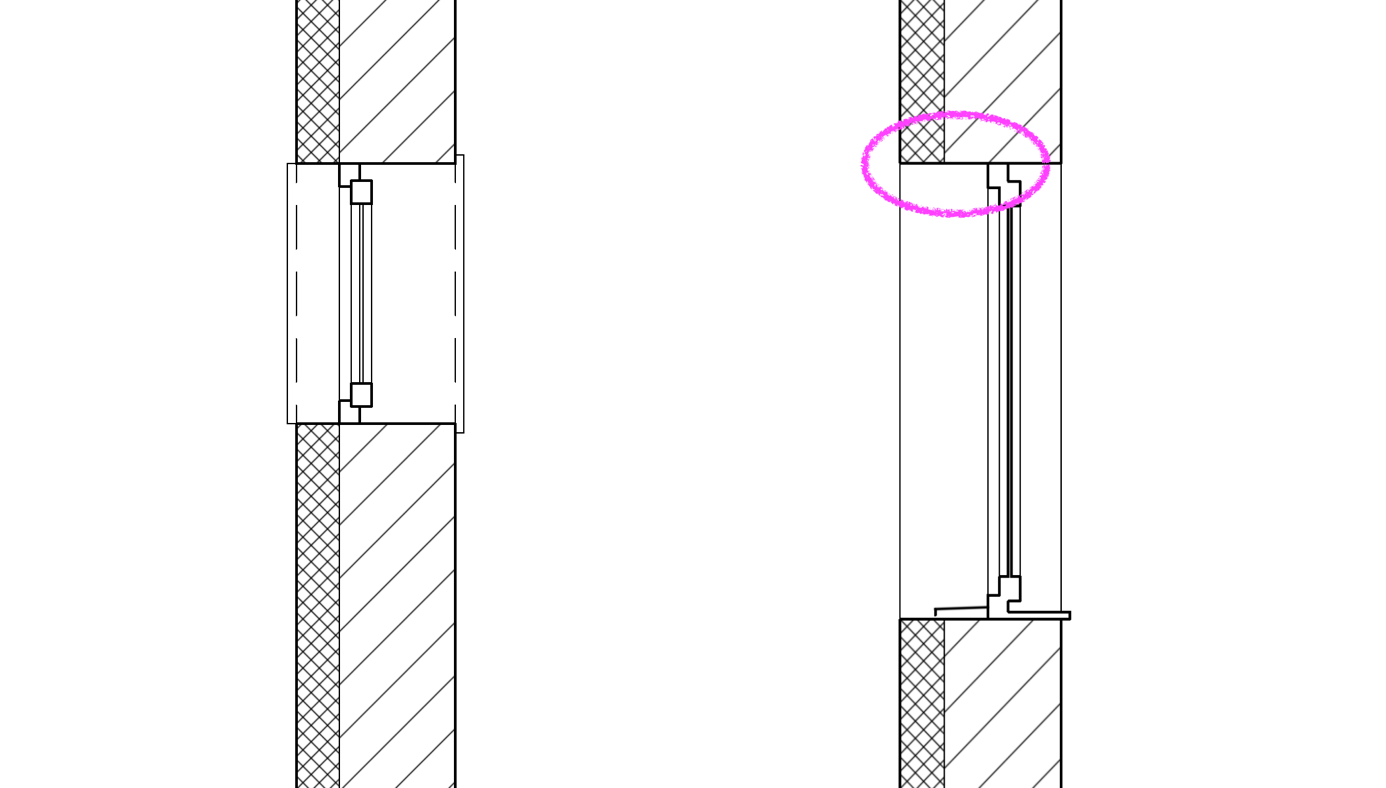

Ein Fenster und/oder Tür wird im Schnitt oder im 3D falsch in der Wand dargestellt. Die Anschlagstiefe weicht vom Grundriss ab.
Troubleshooting
Gut zu wissen: lediglich bei dem Wandtyp „Profilwand“ können differenzierte Anschlagtiefen von Fenstern und/oder Türen zwischen den Projektsichten auftreten.
1. Anschlag zu Öffnungsreferenz prüfen

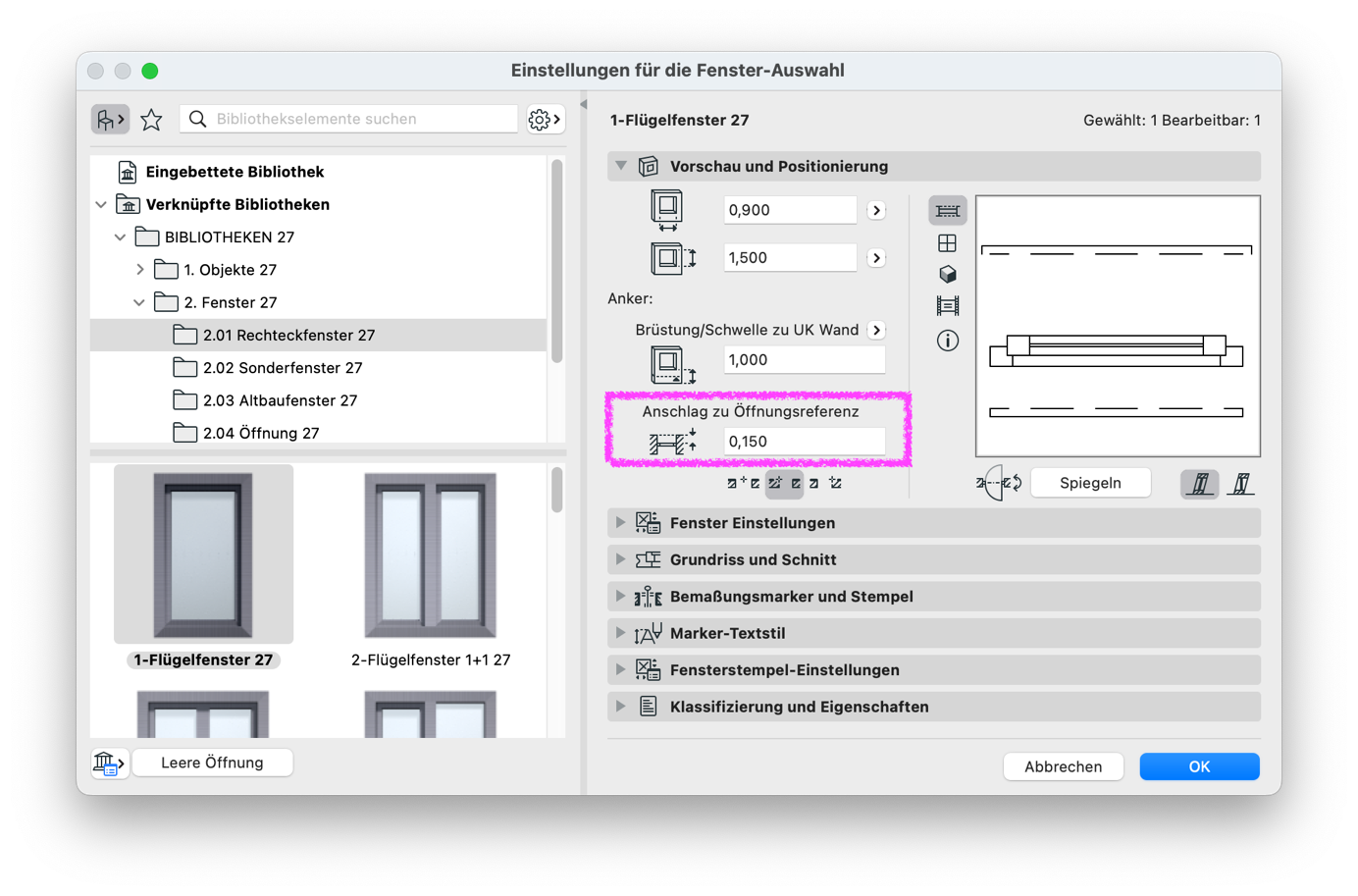

Einstellungen für die Fenster/Tür-Auswahl > Vorschau und Positionierung
Ist das eingetragene Maß für die Einstellung Anschlag zu Öffnungsreferenz korrekt?
2. Öffnungsreferenz aktiviert und Position geprüft?
Optionen > Element-Attribute > Profil-Manager…

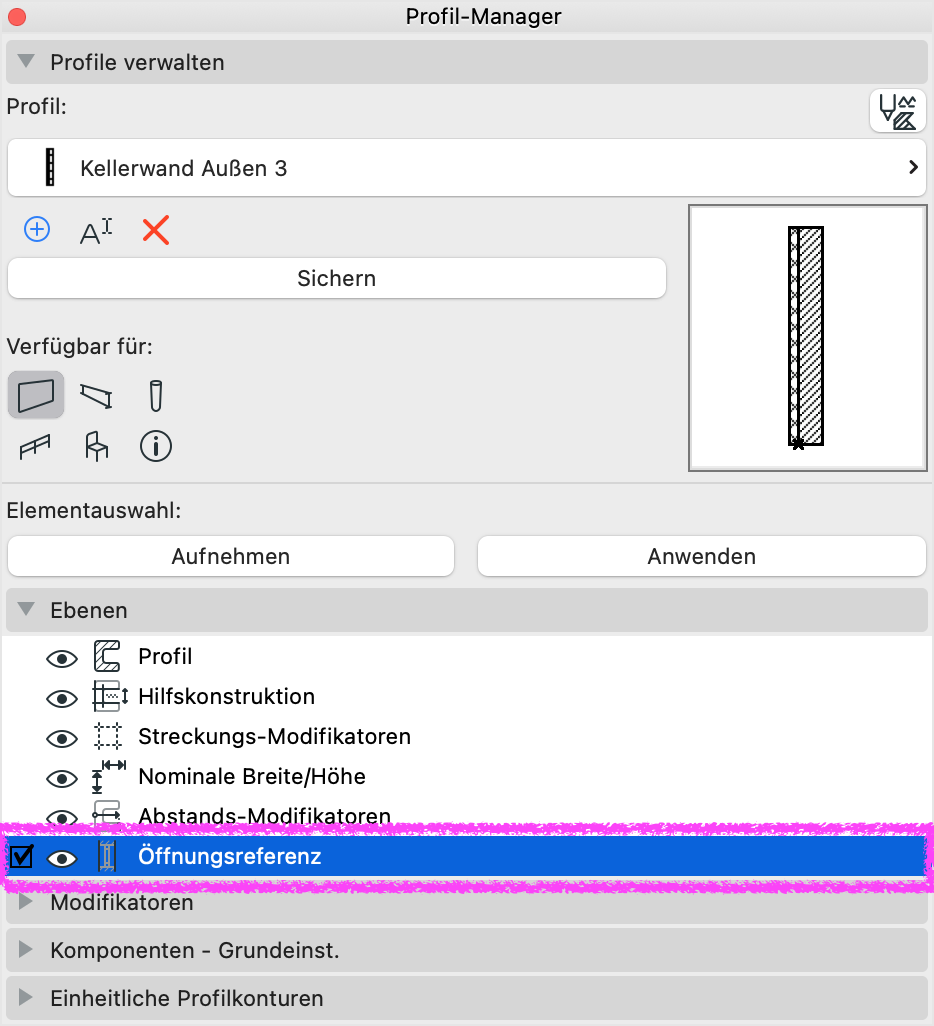

Ist die Öffnungsreferenz unter dem Reiter Ebenen im Profil-Manager für das ausgewählte Profil aktiviert und auf sichtbar gestellt?
Die Öffnungsreferenz muss grundsätzlich an der linken Außenkante liegen. Ist die Position der Öffnungsreferenz-Linie in der Zeichnung des ausgewählten Profil-Bauteils geprüft?
