Problemstellung

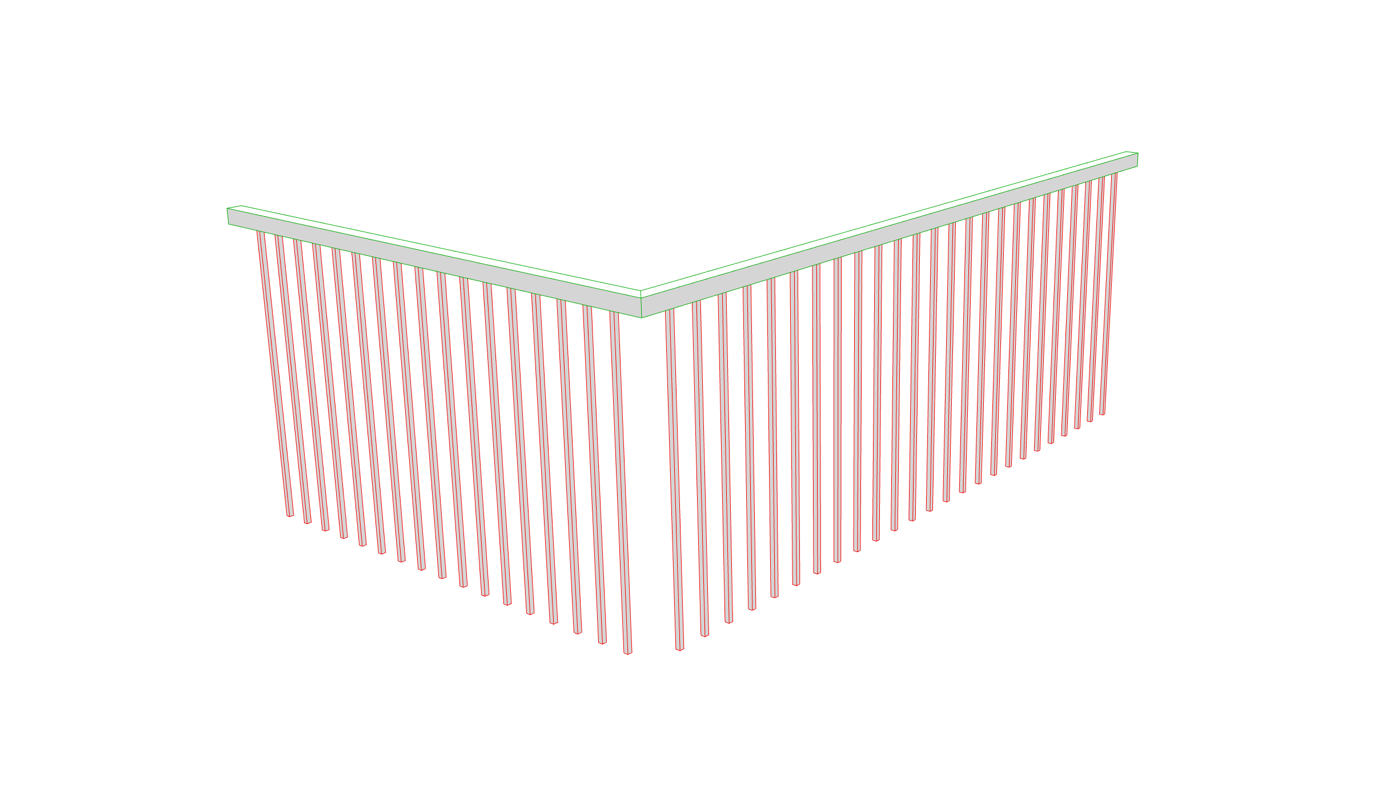

Ein Geländer ist mit dem Geländer-Werkzeug aus Komponenten wie z.B. einem Handlauf und Geländer-Stäben konstruiert. Die Konturlinien der Geländer-Komponenten werden in der 3D-Darstellung in einer falschen Farbe angezeigt.
Troubleshooting
1. Ist die Stiftnummer für den Pfosten-Konturstift geprüft?

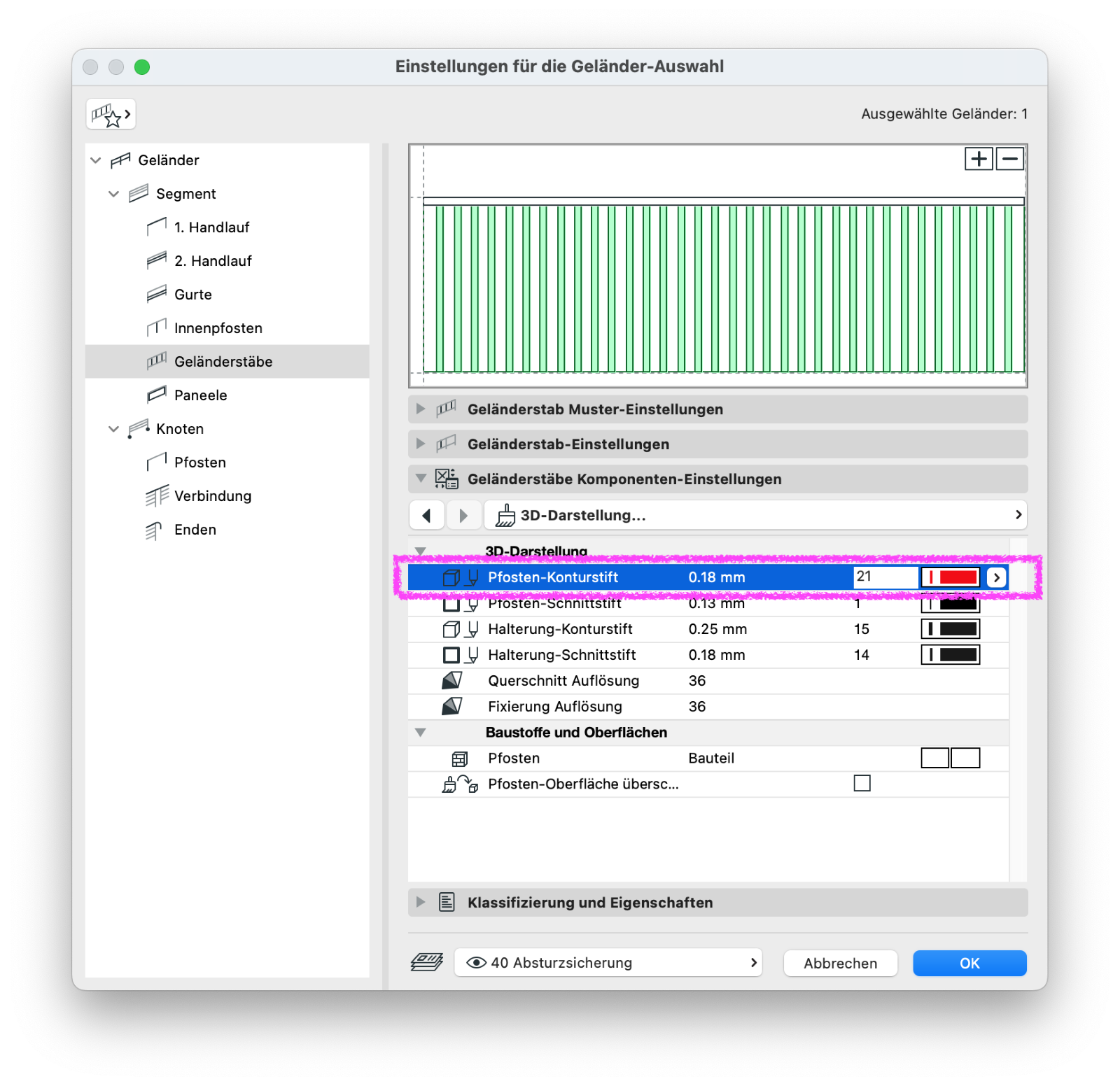

Einstellungen für die Geländer-Auswahl > Geländer > Segment > z.B. Geländerstäbe > Geländerstäbe Komponenten-Einstellungen > 3D-Darstellung…
Welche Stiftnummer bzw. Farbe ist für den Pfosten-Konturstift definiert?
2. Ist eine grafische Überschreibung aktiv?

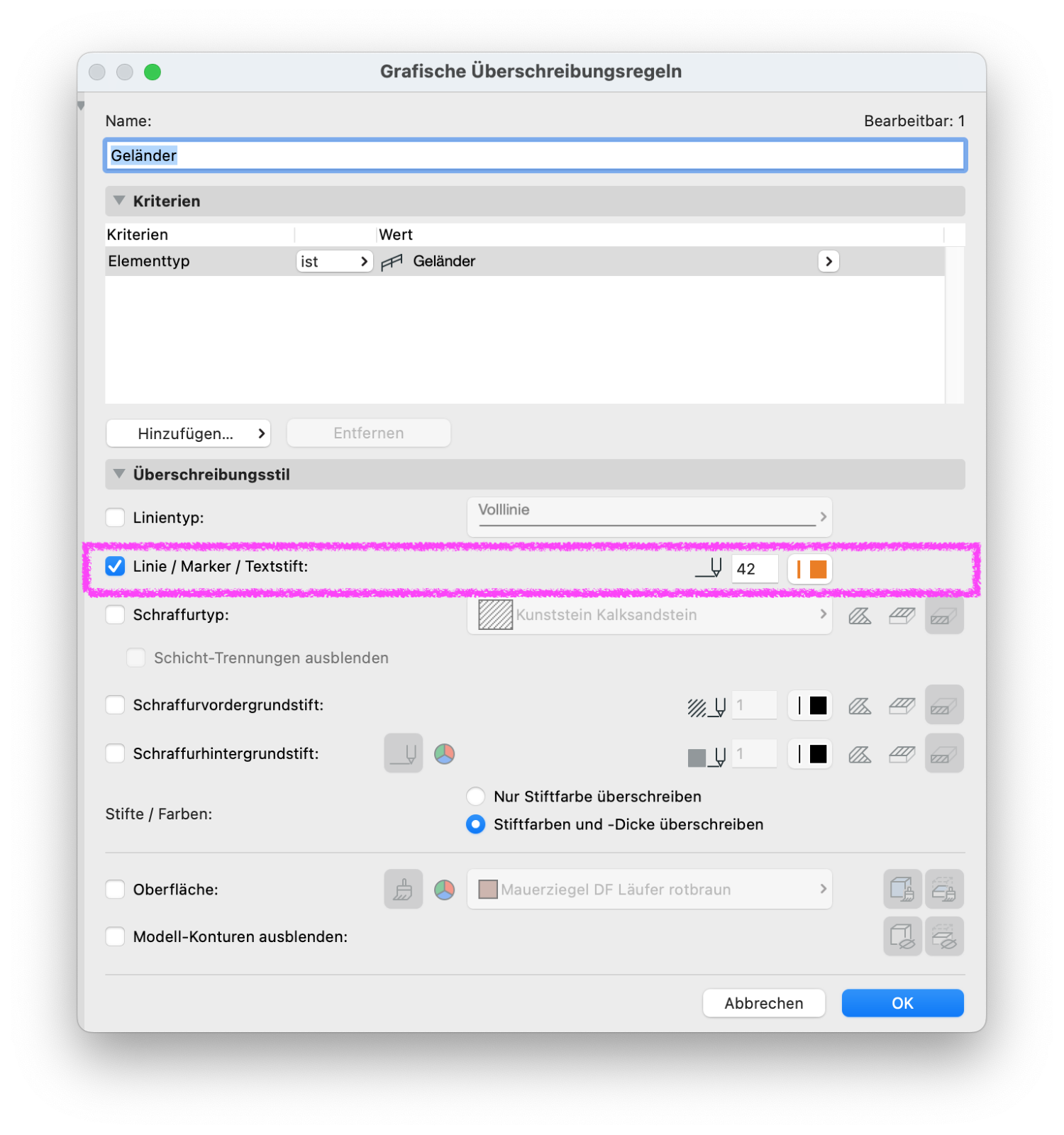

Dokumentation > Grafische Überschreibung > Grafische Überschreibungen…
Ist eine grafische Überschreibungsregel eingestellt bzw. aktiv, welche sich auf die Darstellung des Geländers auswirkt?
3. Ist ein Umbau-Filter mit einer grafischen Überschreibung aktiv?
Dokumentation > Umbau > Umbau-Filter-Optionen…
Ist ein Umbau-Filter mit einer grafischen Überschreibungsregel für Bestand, Abbruch und/oder Neubau eingestellt bzw. aktiv, welche sich auf die Darstellung des Geländers auswirkt?
