Problemstellung

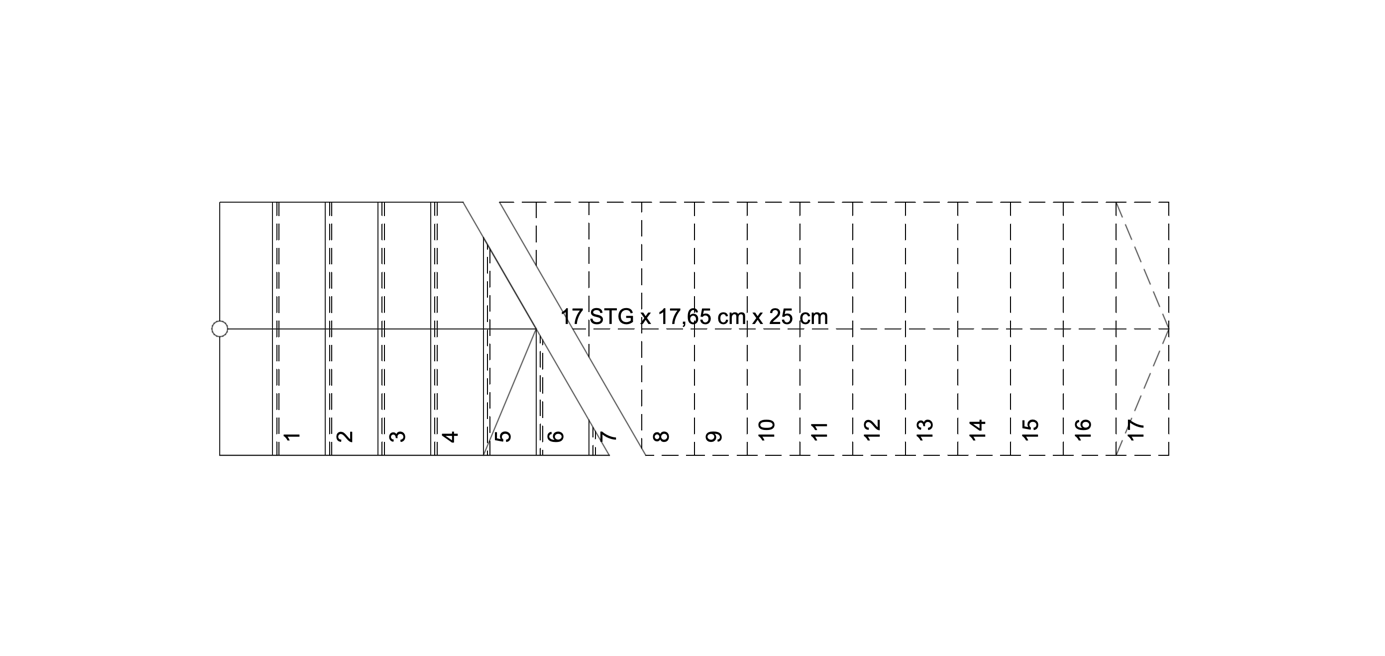

Eine mit dem Treppen-Werkzeug konstruierte Treppe wird im Grundriss platziert. Die äußere Kanten-Linie der letzten Stufe bzw. des letzten Auftritts der Treppe wird nicht dargestellt und fehlt.
Troubleshooting
Einstellung „Zeige Auftritt Hinterkante“ ist aktiviert?

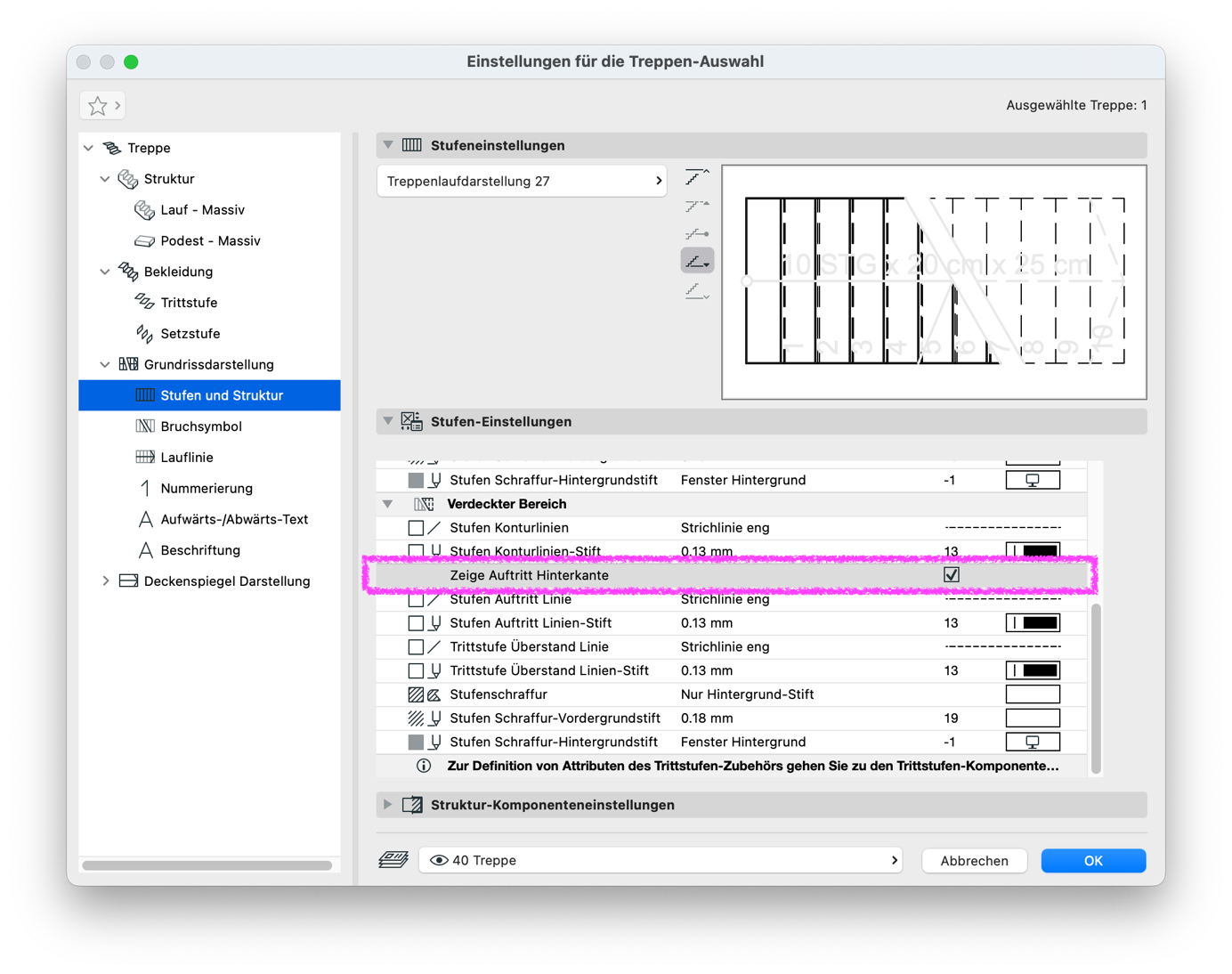

Einstellungen für die Treppen-Auswahl > Grundrissdarstellung > Stufen und Struktur > Stufen-Einstellungen
Die Einstellung Zeige Auftritt Hinterkante muss aktiviert sein:
Gut zu wissen: Grundsätzlich sind für die Grundriss-Darstellung von Treppen die Einstellungen an den folgenden Punkten von Relevanz:
- Einstellungen für die Treppen-Auswahl > Grundrissdarstellung > Grundrisssymbol/Grundriss-Symbolüberschreibung
- Einstellungen für die Treppen-Auswahl > Grundrissdarstellung > Stufen und Struktur
- Dokumentation > Modelldarstellung > Modelldarstellung-Name > Treppen-Optionen
- Dokumentation > Modelldarstellung > Modelldarstellung-Name > Detaillierung für Treppen- und Geländersymbole
