Problemstellung

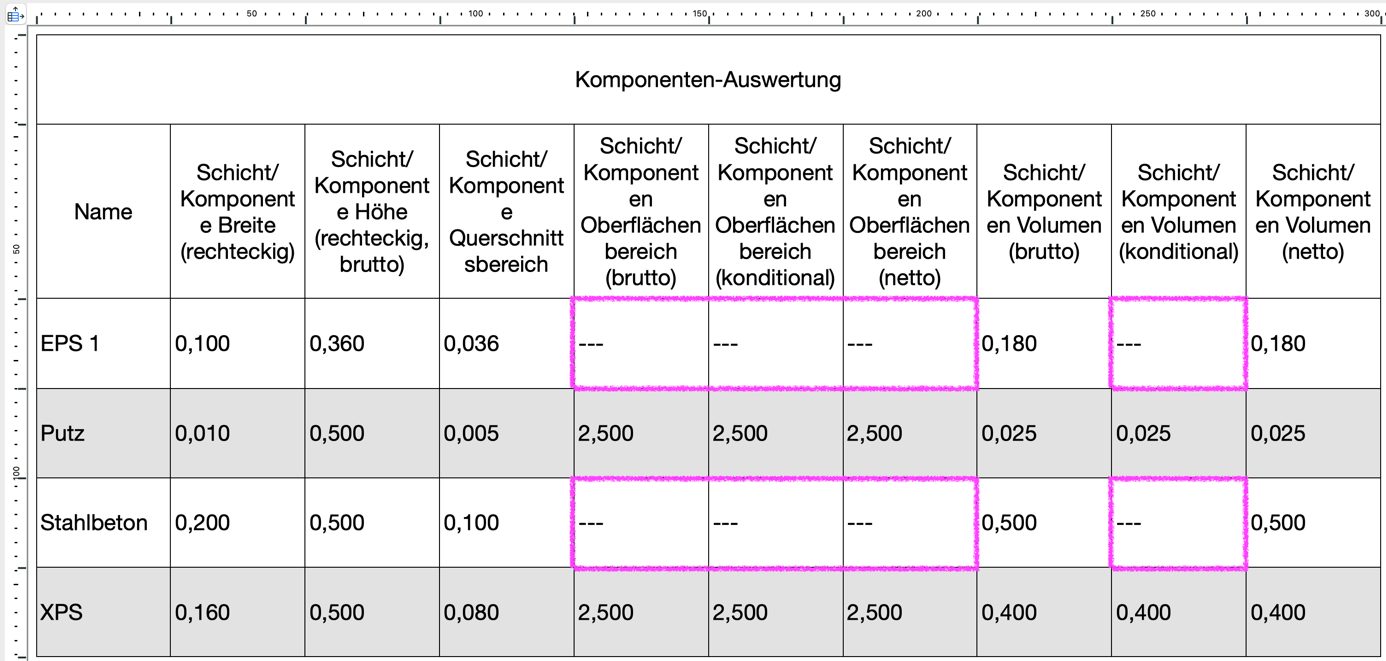

Schicht-/Komponenten-Parameter zeigen in interaktiven Komponenten-Auswertung bzw. Bestandteilliste keine oder falsche Werte.
Troubleshooting
1. Komponenten-Auswertung aktiv und benötigte Parameter hinzugefügt?

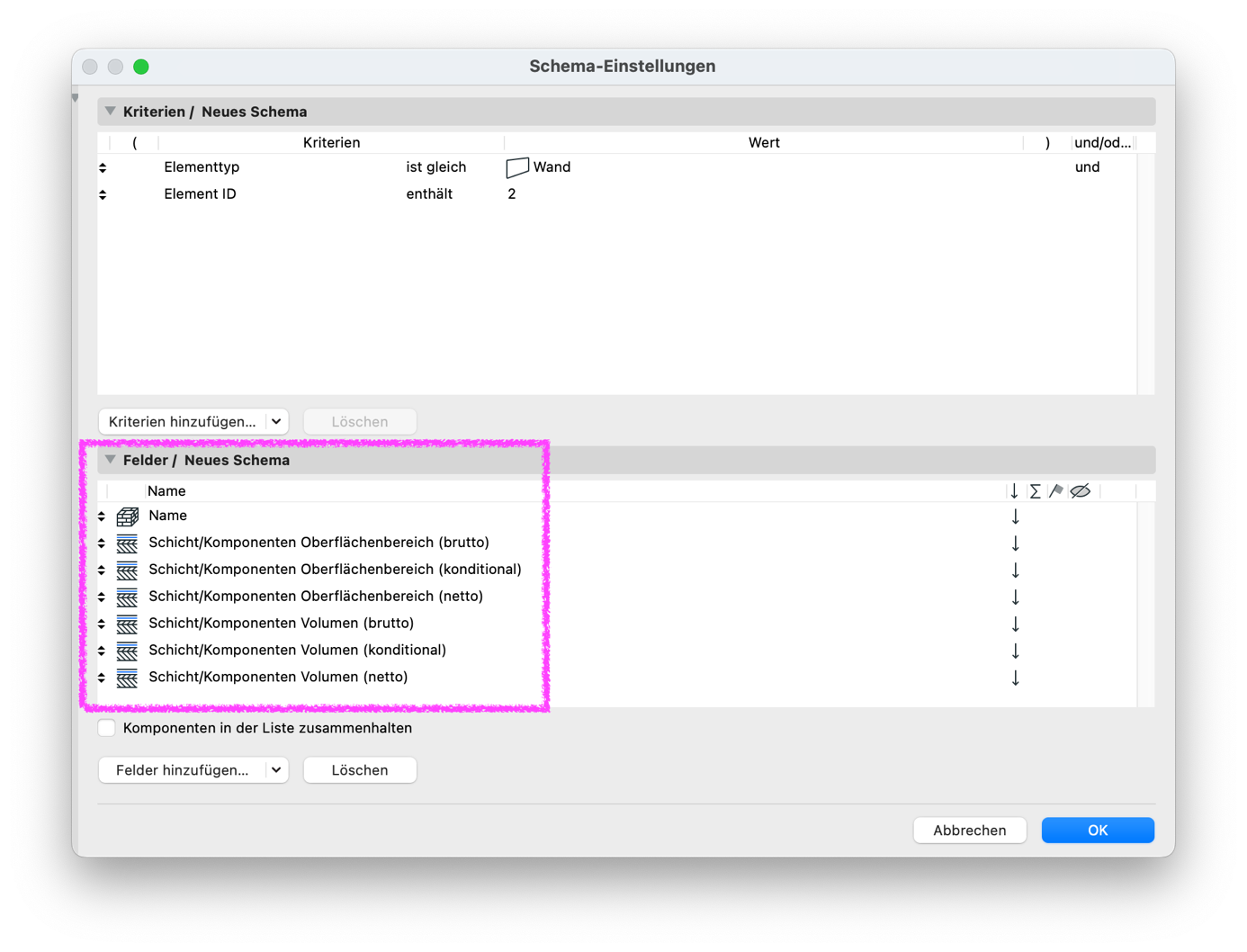

Interaktive Auswertung öffnen > Schema-Einstellungen…
Ist eine Komponenten-Auswertung angelegt bzw. aktiv und sind in den Schema-Einstellungen die entsprechenden Felder bzw. benötigten Parameter hinzugefügt?
2. Sind die Baustoffe klassifiziert?

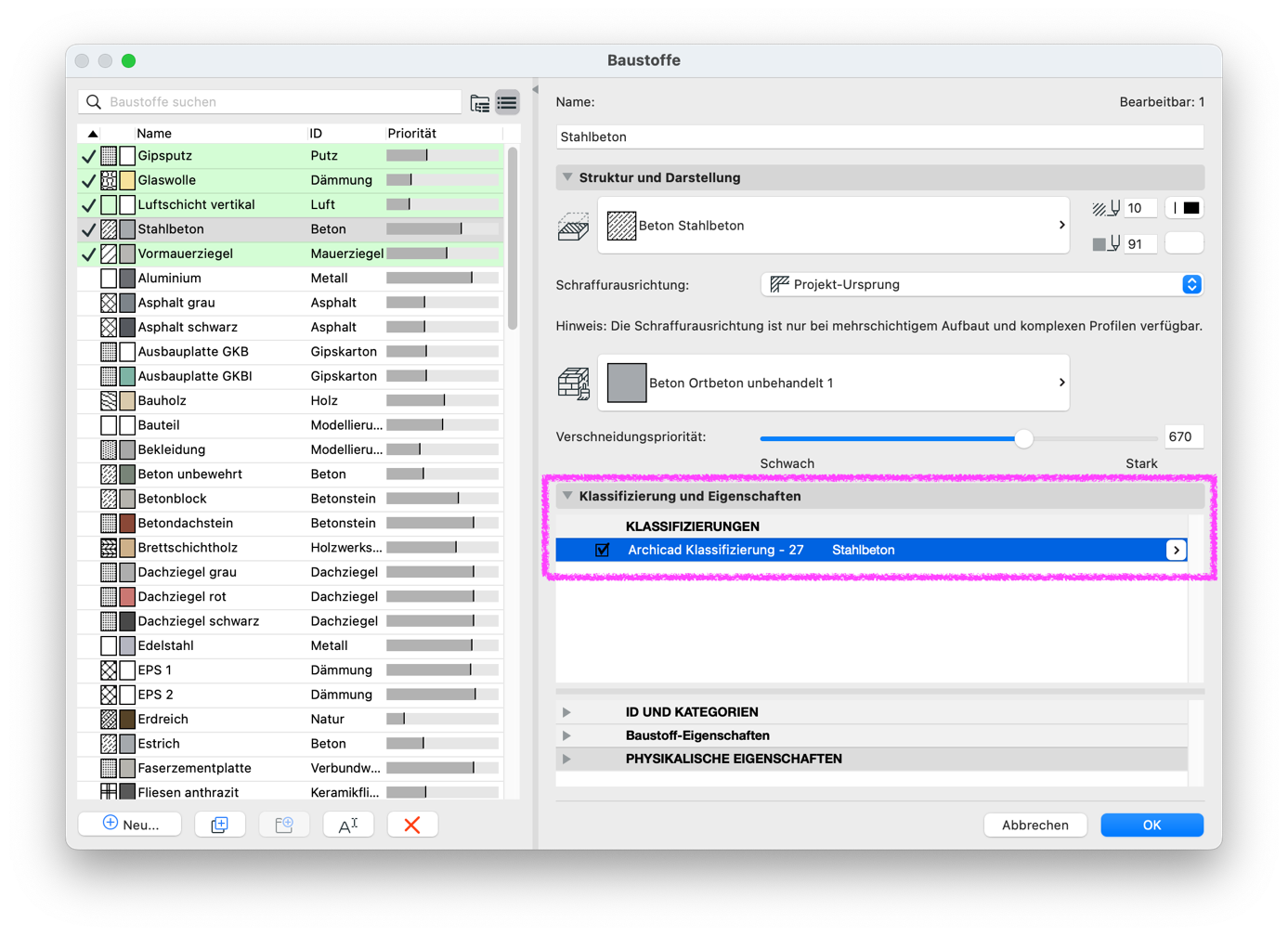

Optionen > Element-Attribute > Baustoffe…
Sind die Baustoffe, welche für mehrschichtige Bauteile und/oder Profilbauteile in Verwendung sind, klassifiziert?
3. Sind die Berechnungsregeln geprüft?

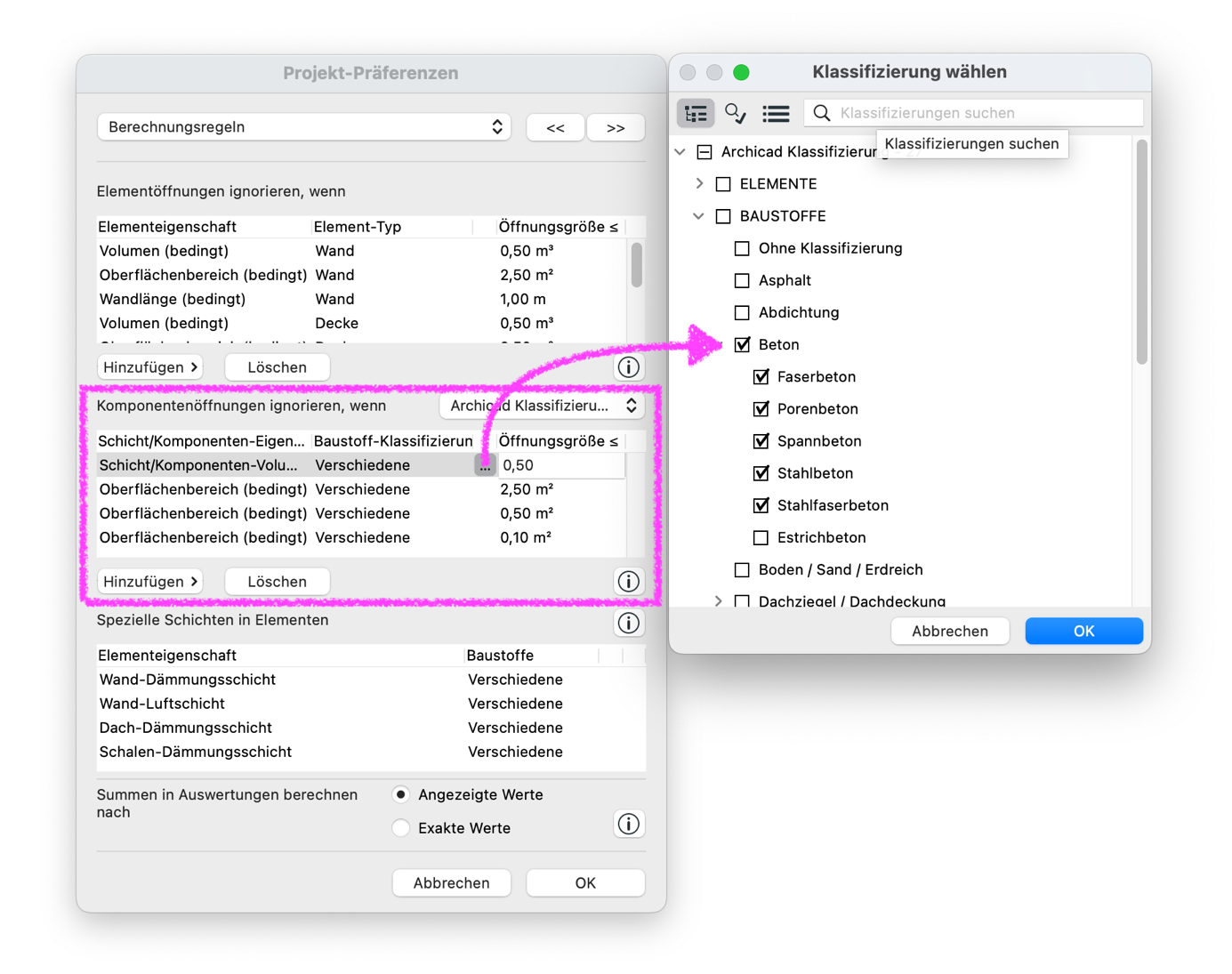

Optionen > Projektpräferenzen > Berechnungsregeln…
Sind unter der Rubrik Komponentenöffnungen ignorieren, wenn Schicht/Komponenten-Eigenschaften hinzugefügt und dafür jeweils Baustoff-Klassifizierungen definiert?
4. Funktion Fläche der Komponente berechnen über aktiviert?

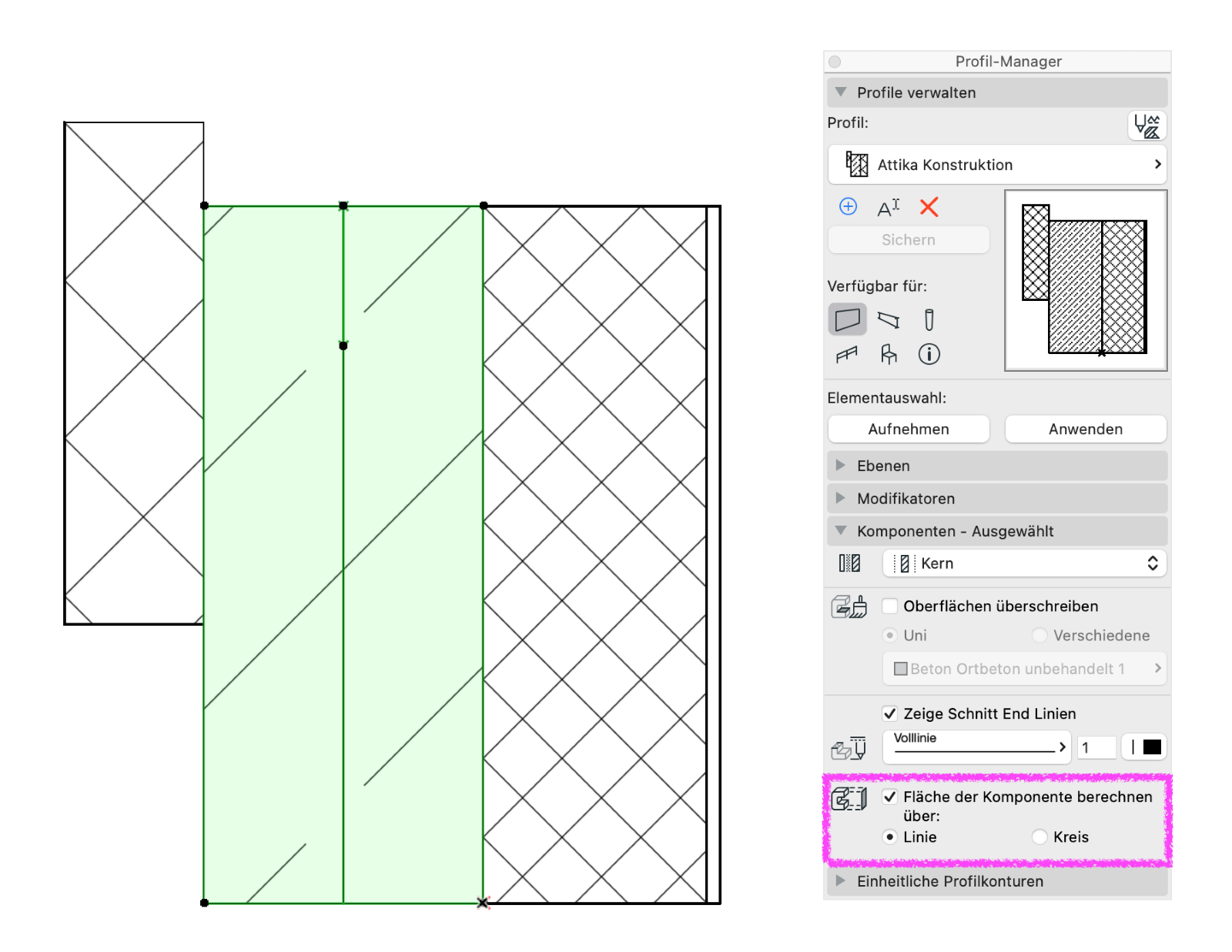

Optionen > Element-Attribute > Profil-Manager…
- Handelt es sich bei dem Bauteil, für welches die Schichten bzw. Baustoffe ausgewertet werden sollen, um ein Profilbauteil, so sind im Profil-Manager für das entsprechende Profil die Einstellungen zu prüfen.
- Die Funktion Fläche der Komponente berechnen über muss für die einzelnen Schraffuren bzw. Baustoffe aktiviert sein.
Weitere Informationen zu diesem Thema bietet der folgende Link:
Komponentenflächen einfacher und mehrschichtiger Elemente
