Problemstellung

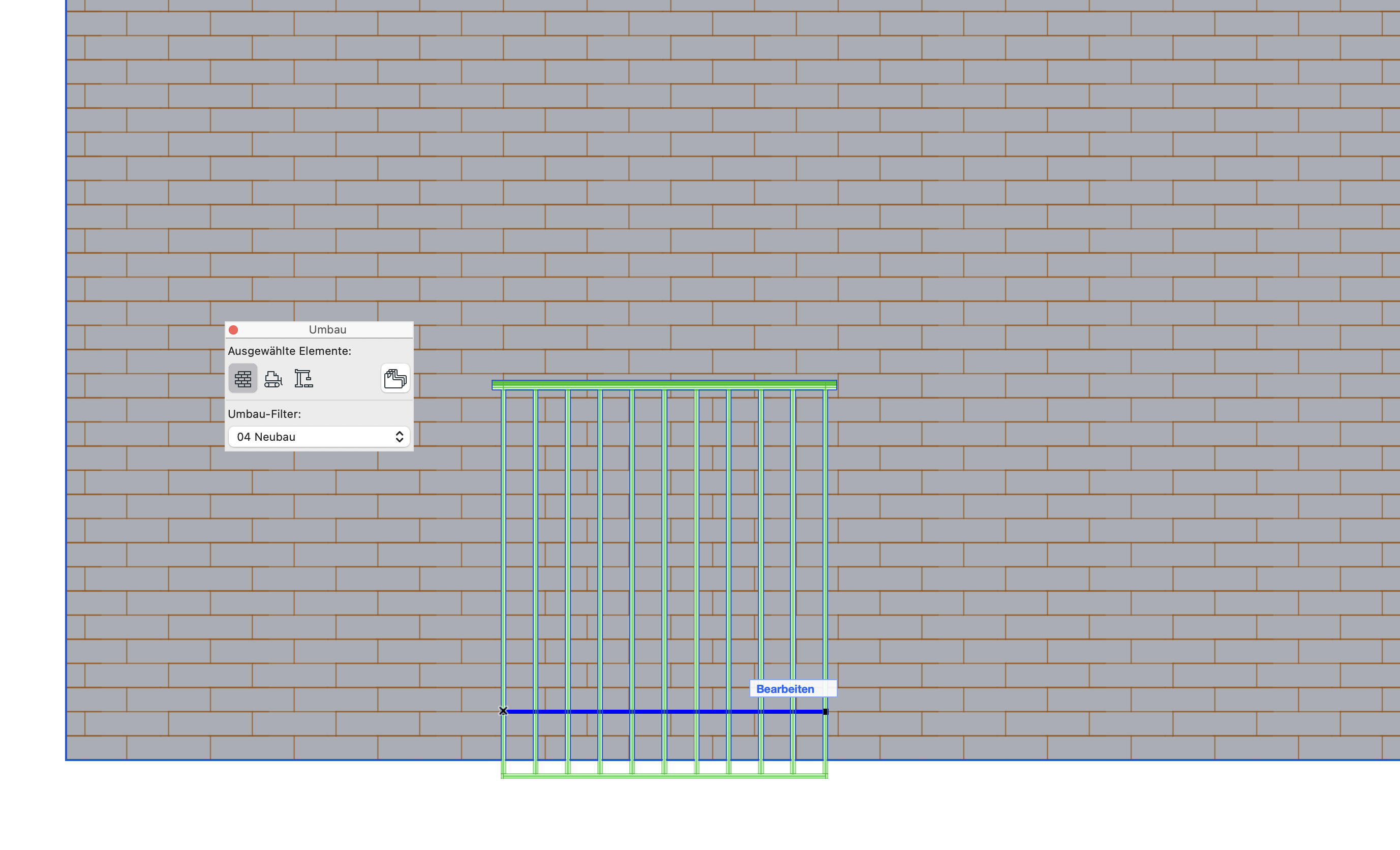

Wenn der Umbau-Filter auf einen Filter gewechselt wird, bei dem ein bestimmter Umbau-Status ausgeblendet ist, verschwindet das Geländer teilweise in 3D, Schnitten und Ansicht, obwohl es einen Umbau-Status hat, der im Umbau-Filter nicht ausgeblendet wurde. Es lässt sich immer noch auswählen, wird aber nicht sichtbar dargestellt.
|
|
|
Troubleshooting
Segment Umbau-Filter prüfen
- Fenster > Paletten > Umbau-Palette

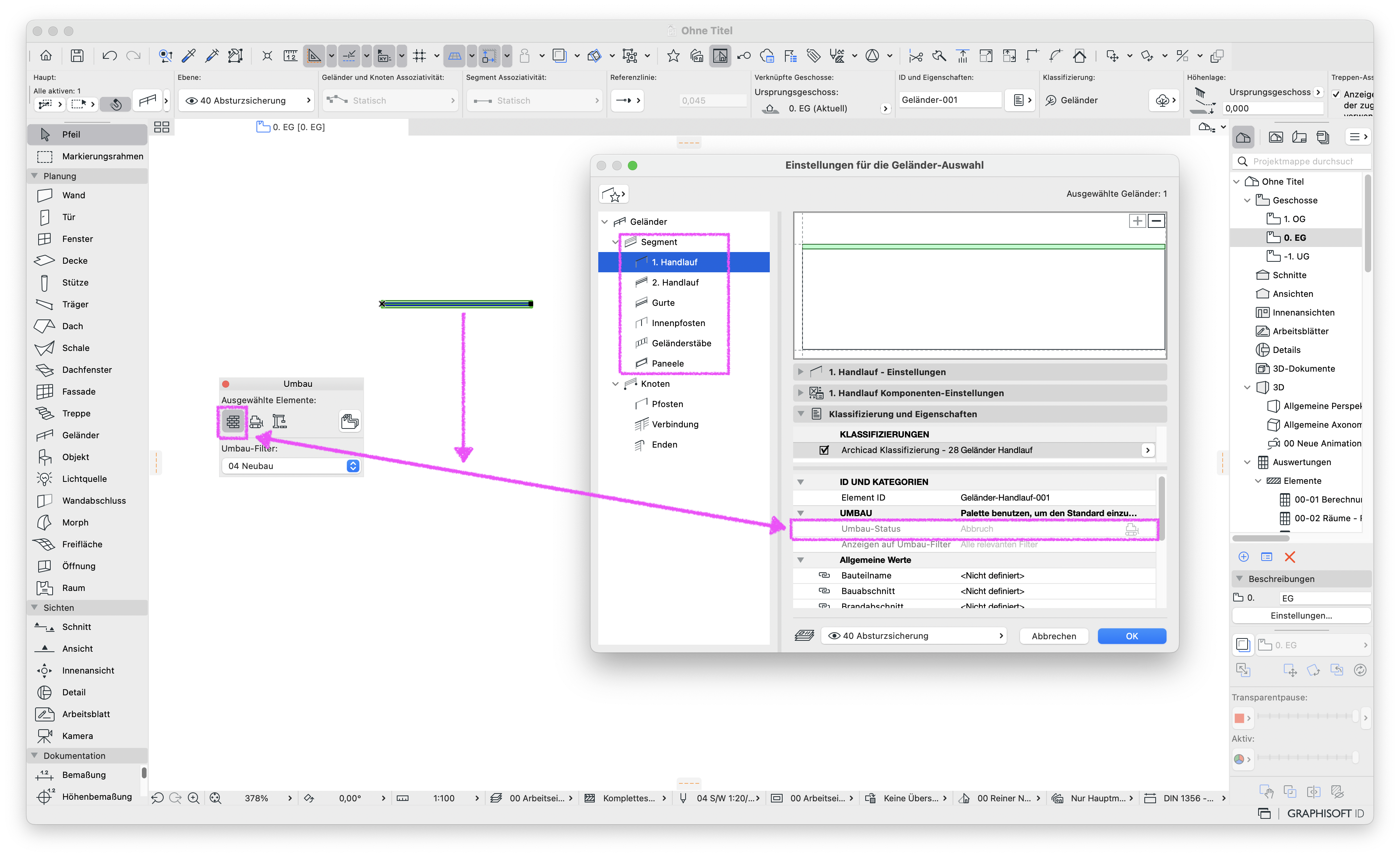

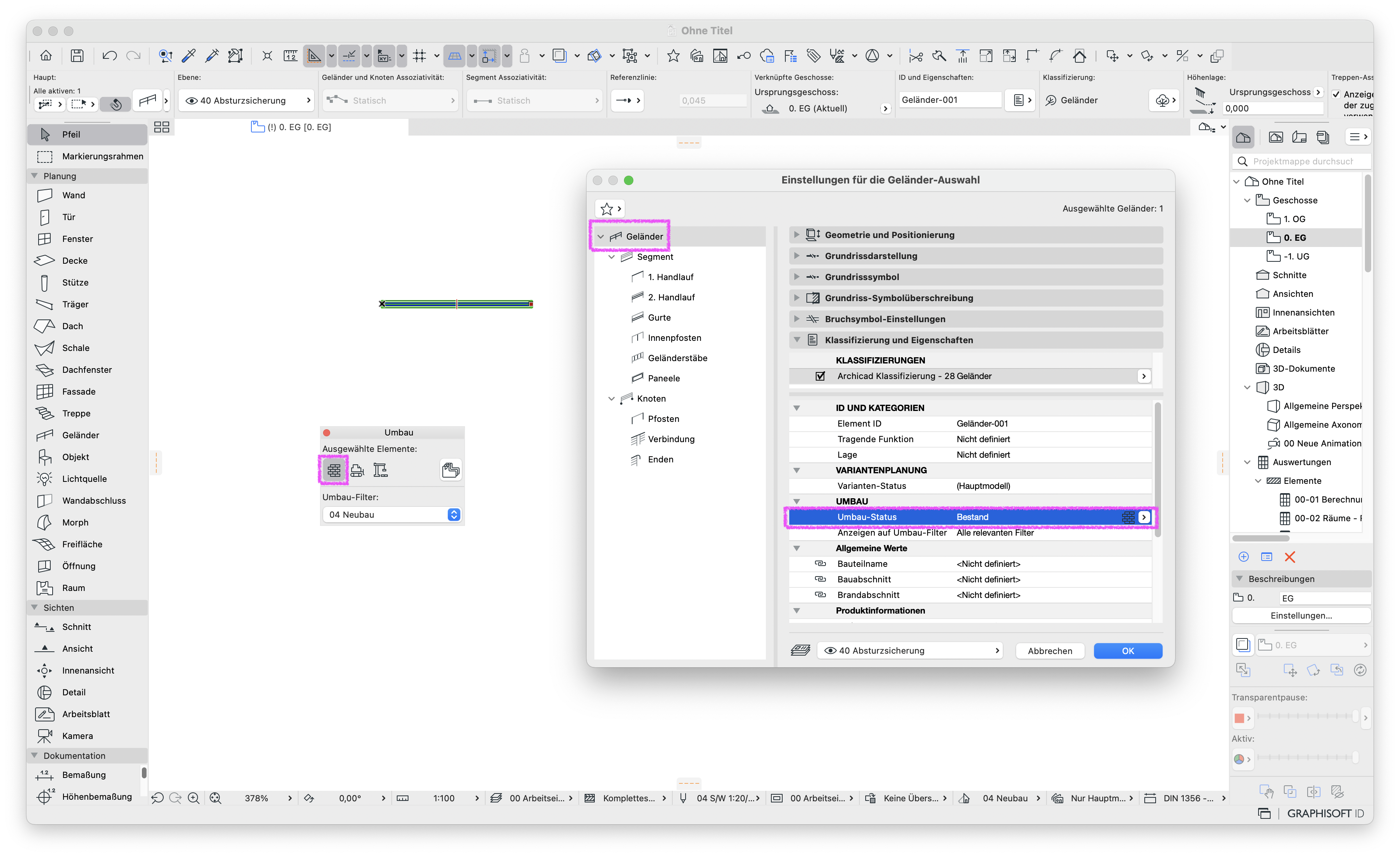

Sowohl das Geländer als Ganzes, als auch die Geländer-Segmente haben einen Umbau-Status. Unter Umständen können diese beiden voneinander abweichen. Beispielsweise steht das Gesamt-Geländer auf Bestand, während die Segmente des Geländers auf Abbruch stehen. Wenn dann im Umbau-Filter der Abbruch ausgeblendet wird, verschwindet das Geländer teilweise in der Darstellung.
|
|
|

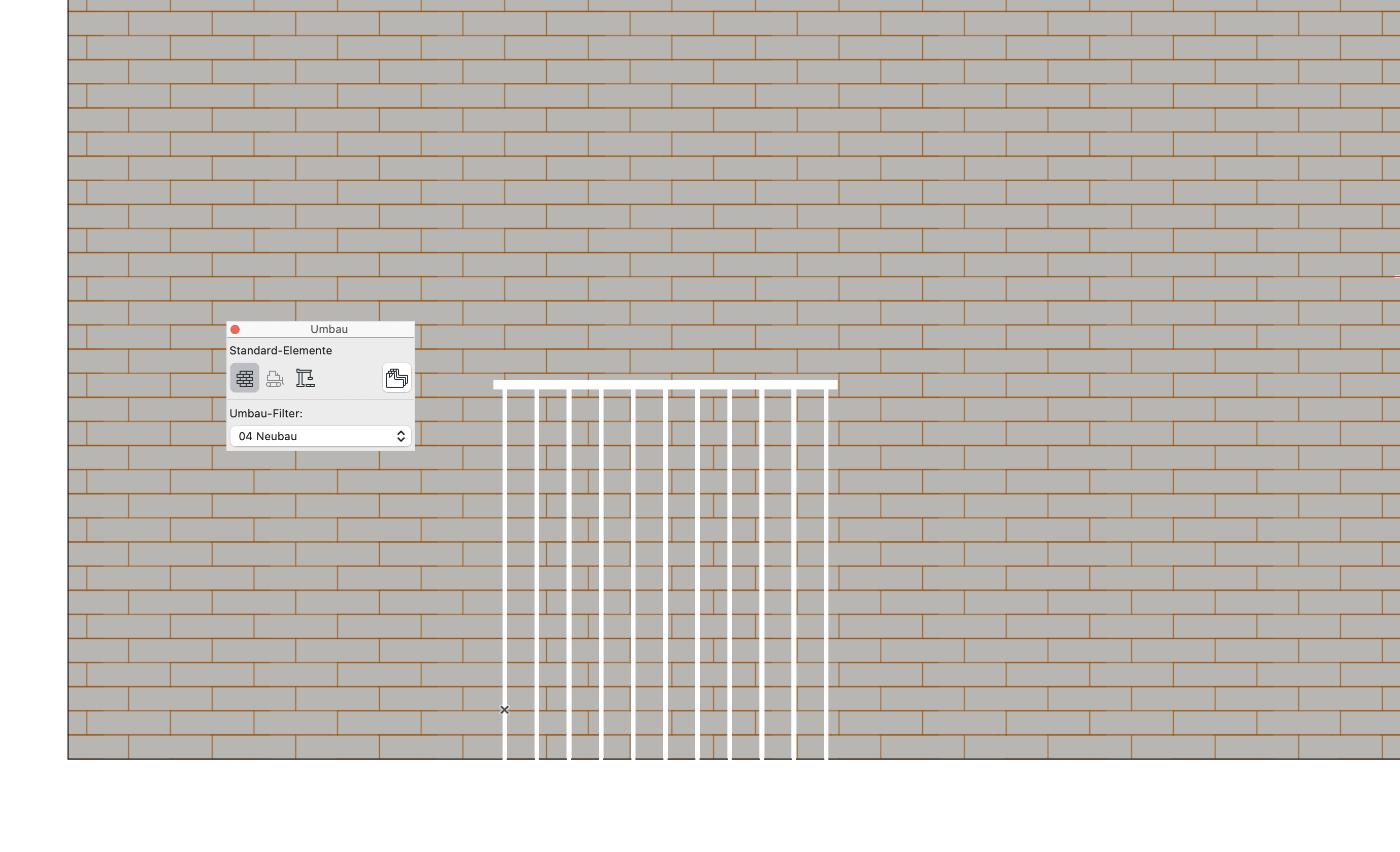

Damit der Umbau-Filter für Komponenten und das gesamte Geländer einheitlich ist, muss in der Umbau-Palette der Umbau-Status kurzfristig auf einen anderen, nicht im Element verwendeten Umbau-Status, z. B. Neubau, gewechselt und bestätigt werden. Danach wird der tatsächlich gewünschte Umbau-Status in der Umbau-Palette wieder eingestellt. Anschließend wird dieser für das Geländer und alle Geländer-Komponenten übernommen. Die Darstellung in 3D, Schnitten und Ansichten wird damit korrigiert.
