Problemstellung
Über Freifläche aus Vermesser-Daten erstellen… kann keine Freifläche erzeugt werden. Die folgende Fehlermeldung erscheint:
Keine Elemente wurden erstellt. Die Quelldatei ist beschädigt, ist nicht in geeigneter Format oder beinhaltet keine gültige Koordinaten.
Troubleshooting
1. Dateiformat prüfen
Die Vermesserdatei muss im Format .txt-Datei oder .xyz-Datei gespeichert sein, damit diese importiert werden kann.

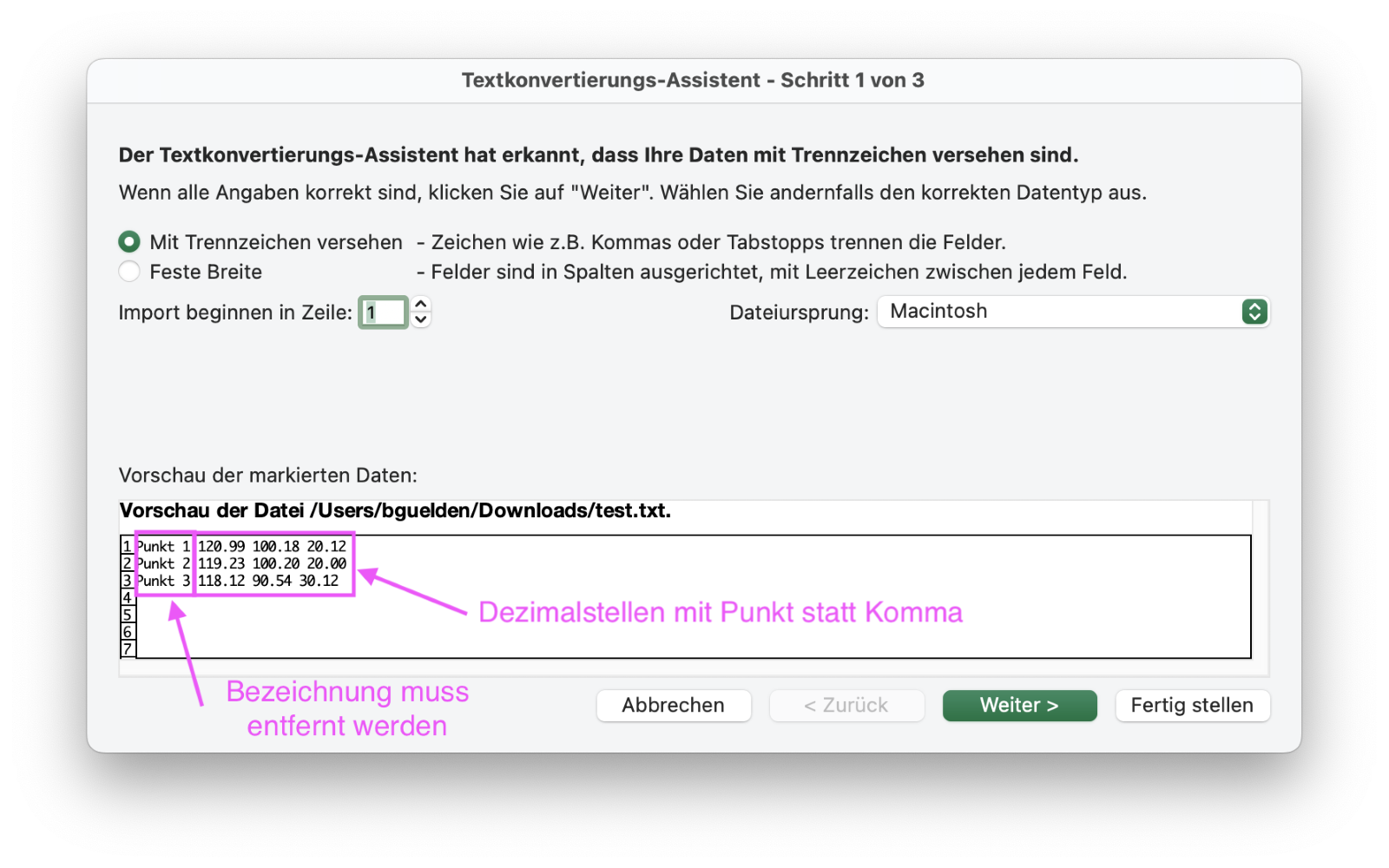

2. Formatierung der Vermesserdatei prüfen
-
- Die Vermesserdatei darf nur x-, y- und z-Koordinatenwerte enthalten.
- Zusatzinformationen, wie Bezeichnungen der Vermesserpunkte, dürfen nicht enthalten sein.
- Dezimalstellen der Punkte müssen mit einem Komma getrennt sein.
- Die einzelnen Koordinatenwerte (x, y, z) müssen durch einen Tabstopp getrennt sein.
3. Formatierung durch Tabellenprogramm (z. B. Excel) anpassen
- Dateiendung der Vermesserdatei zu .txt umbenennen.
- Mit einen Tabellenprogramm öffnen.
- Es öffnet sich anschließend der Textkonvertierungs-Assistent.

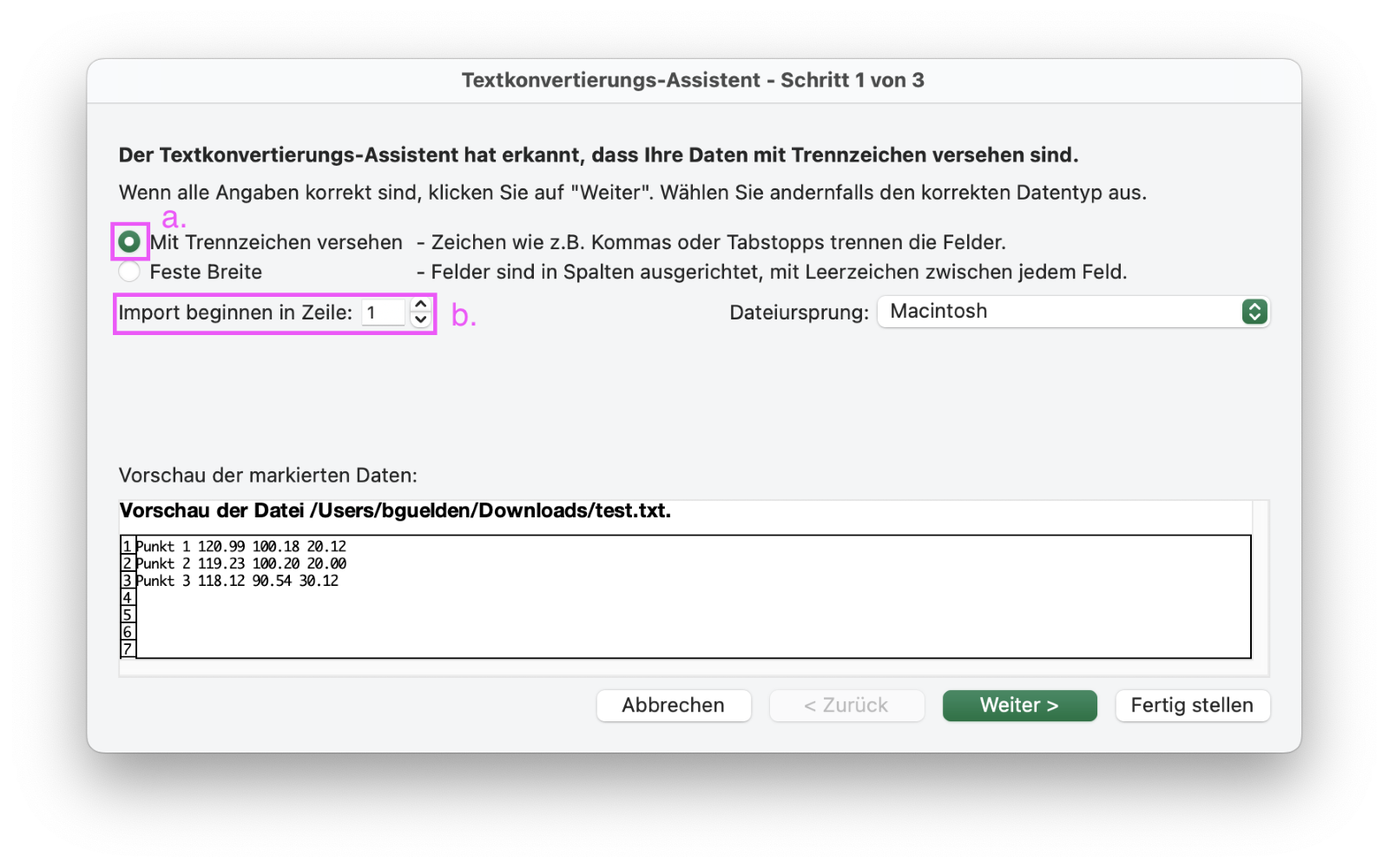

- Voreinstellungen im Assistenten definieren:
- Mit Trennzeichen versehen auswählen
- Import beginnend in Zeile: Anfangszeile wählen
-
- Mit Weiter > bestätigen

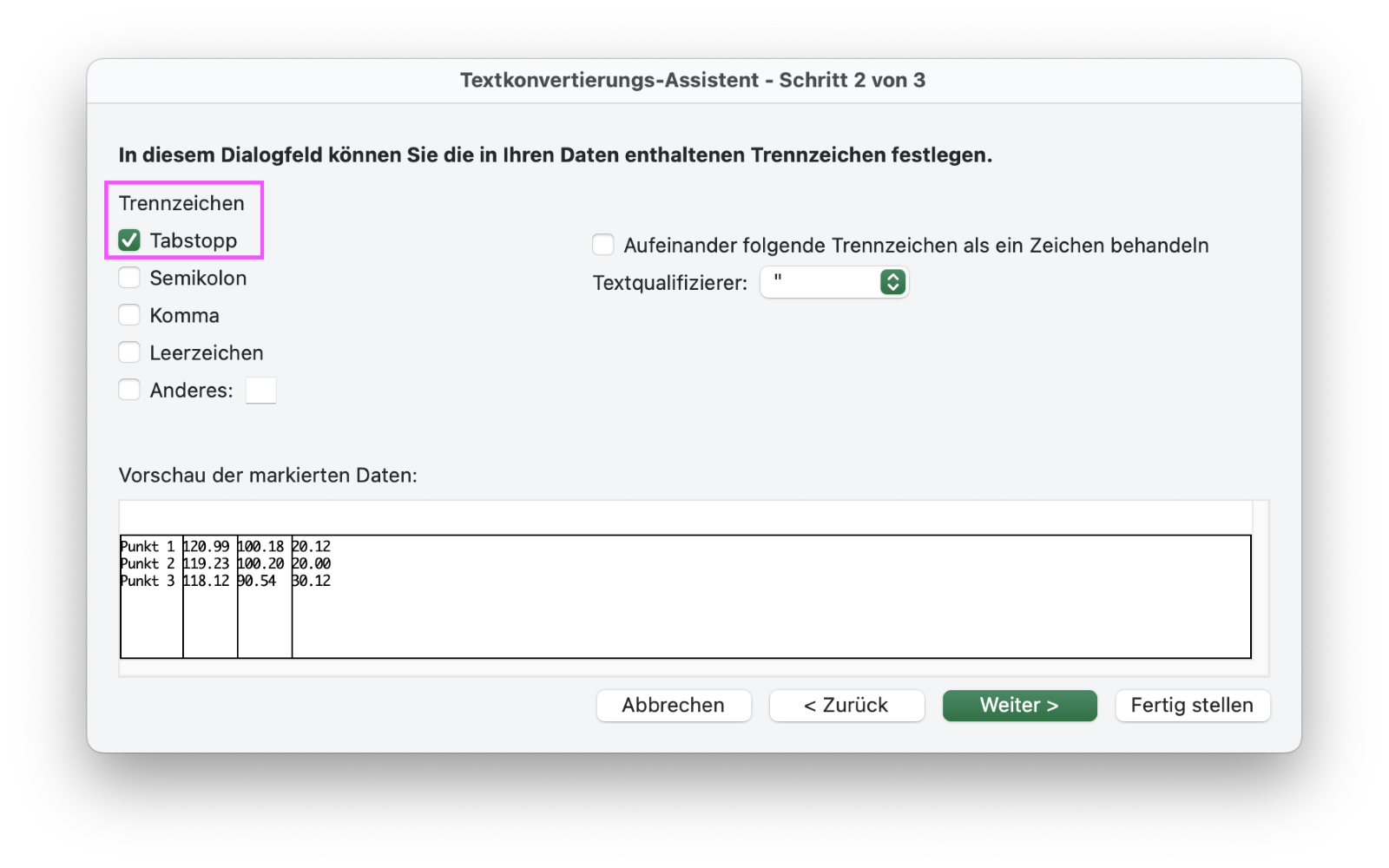

- Als Trennzeichen Tabstopp auswählen
- Mit Weiter > bestätigen
-

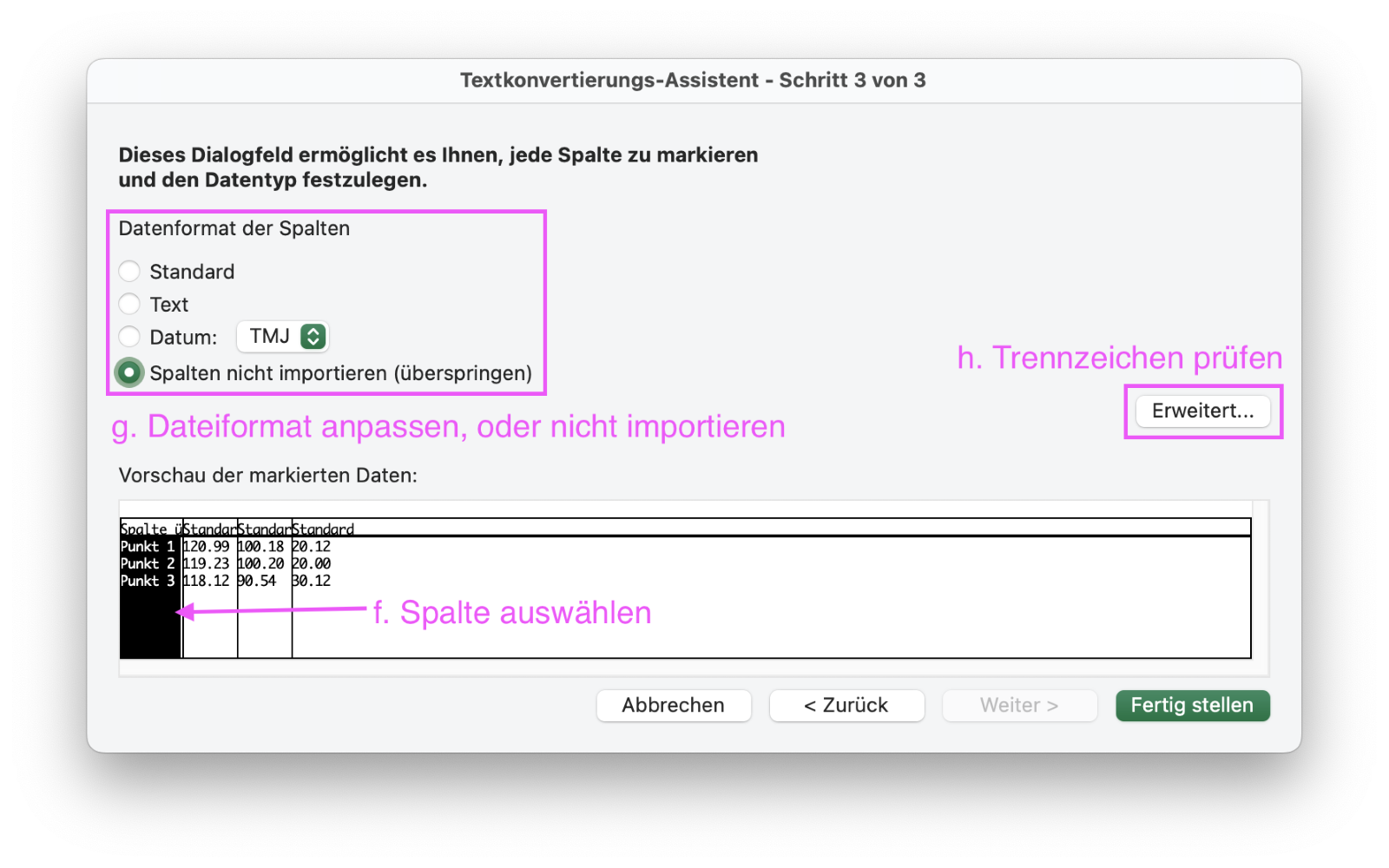

- Zu definierende Spalte auswählen
- Datenformat einstellen (g.)
- Unter Erweitert das Trennzeichen für Dezimalstellen auf Komma stellen (h.)
-
- Dies sollte für alle Spalten wiederholt werden
- Mit Fertigstellen die Anpassungen bestätigen

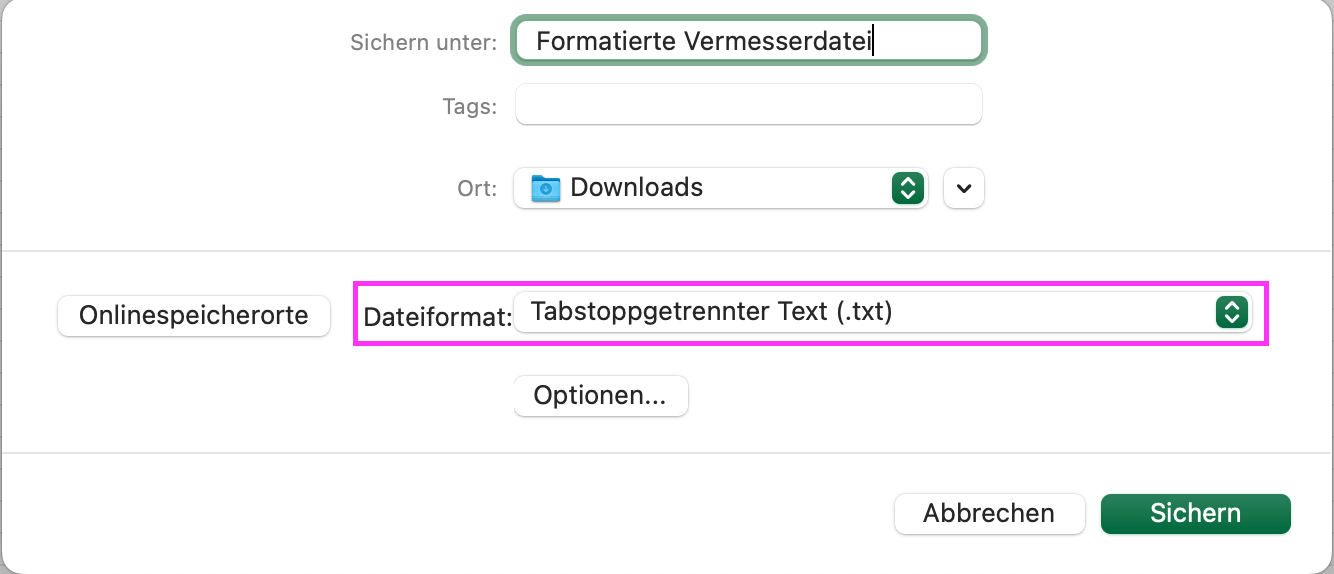

- Die Formatierte Datei ist nun angepasst und kann als Tabstoppgetrennter Text (.txt) abgespeichert werden.
4. Angepasste Datei importieren
Zuletzt kann der Import der angepassten Datei in Archicad wiederholt werden.
