Problemstellung
Die generierte Ansicht und / oder der generierte Schnitt, welcher durch einen Ansicht- oder Schnitt-Marker erstellt worden ist, zeigt die Ansicht oder den Schnitt nicht waagerecht. Dieser wird automatisch gedreht generiert.
Troubleshooting
1. Drehung des Grundrisses überprüfen
Die Ursache ist in den meisten Fällen eine eingestellte Orientierung im Grundriss, welche auf den Schnitt übertragen wird.
Dies folgende Punkte sind hierfür zu prüfen:
- Der Koordinaten-Pfeil in der linken, unteren Ecke wird gedreht dargestellt
- Die Orientierung enthält eine zu 0° abweichende Zahl.
2. Zurückstellung der Ansicht / des Schnittes zur horizontalen Darstellung
- Orientierung des Grundrisses auf 0° stellen
- Projekt speichern
- Projekt über den Pfad Ablage > Öffnen > Öffnen… auswählen

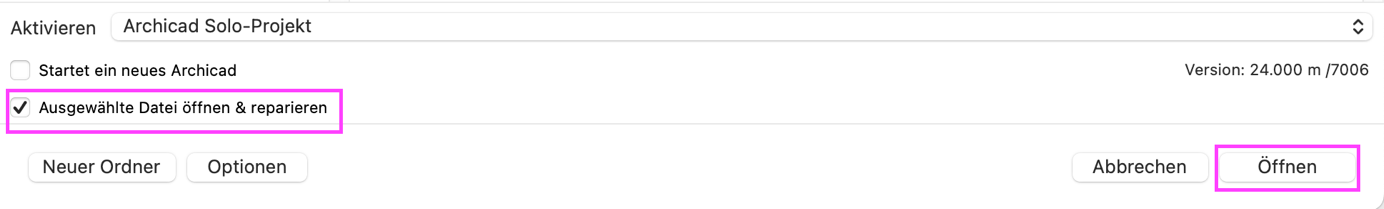

- Haken bei der Option Ausgewählte Projekt öffnen & reparieren auswählen
- Eingabe mit Öffnen bestätigen
3. Reparierte Datei prüfen
Die Reparatur der Datei sollte die Ansicht bzw. den Schnitt nun bereinigt haben, sodass dieser wieder horizontal ausgerichtet ist. Die Ansicht bzw. der Schnitt sollte hierzu noch einmal geprüft werden.
