Problemstellung

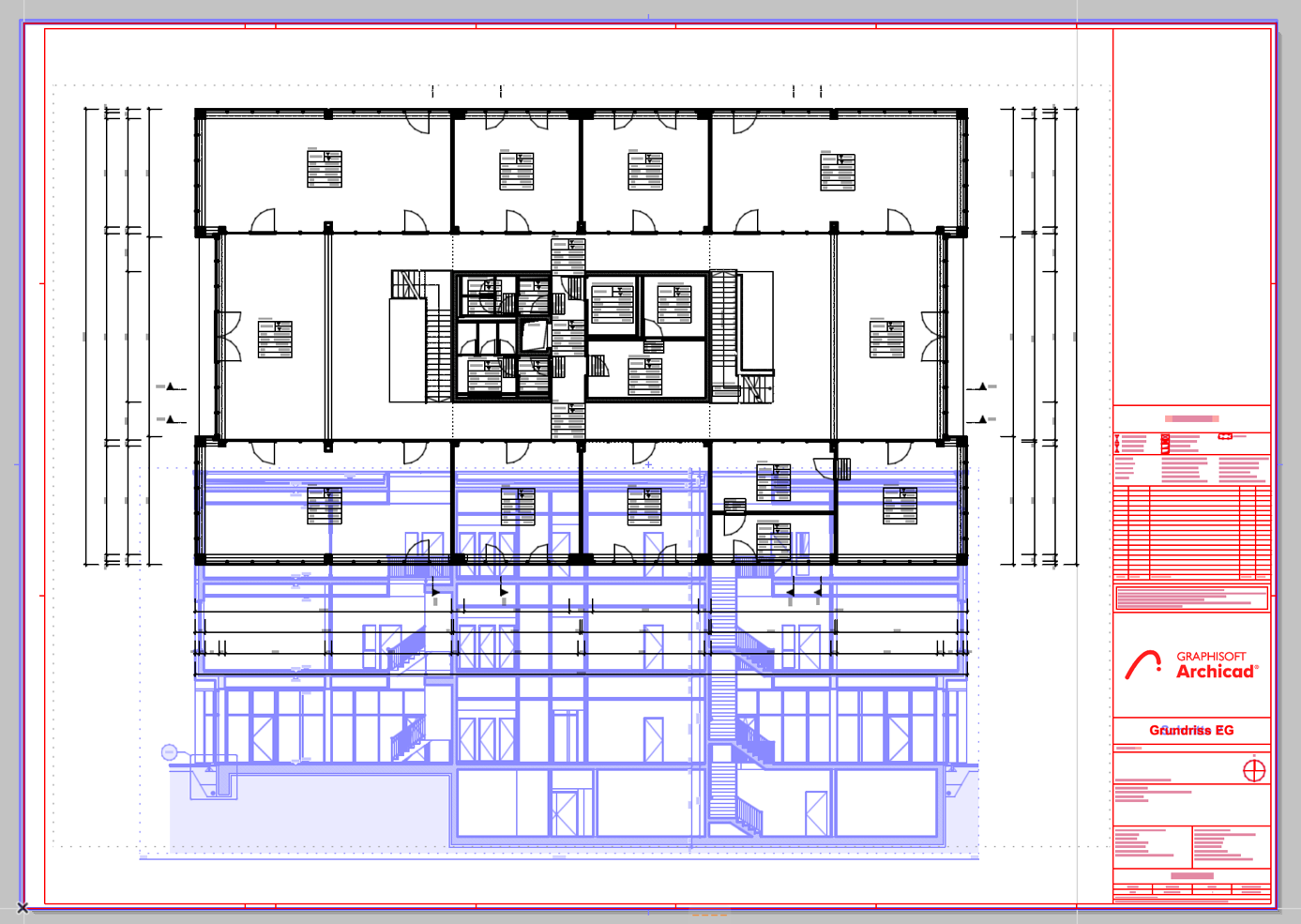

Zeichnungsinhalte, welche als Transparentpause z.B. im Modellbereich oder auf einem Layout angezeigt werden, lassen sich nicht drucken oder als PDF-Datei publizieren bzw. abspeichern.
Troubleshooting
1. Einstellungen Drucken prüfen

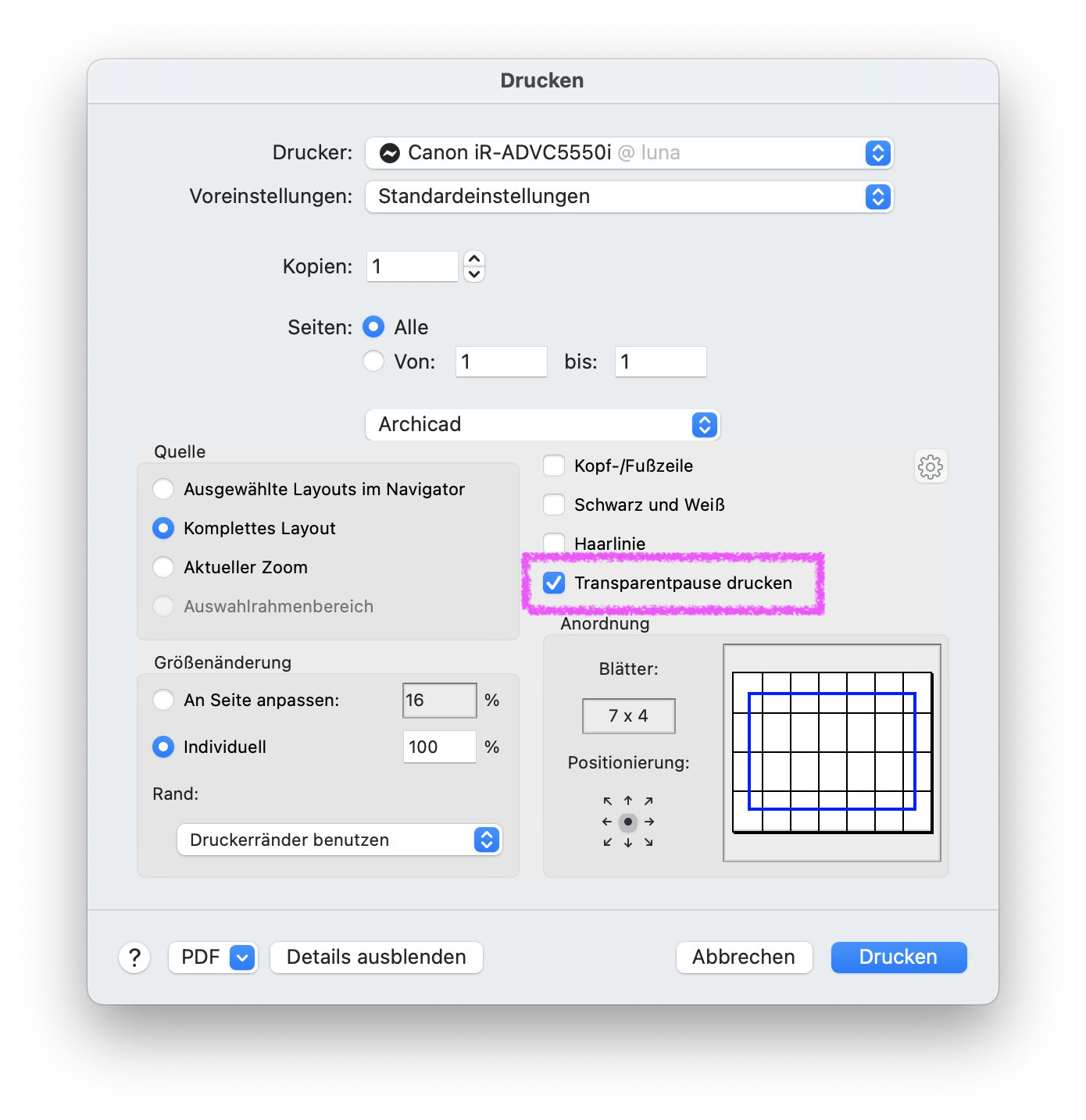

Ablage > Drucken…
Ist die Funktion Transparentpause drucken aktiviert?
Hinweis: über die Funktion Plotten (Ablage > Plotten…) kann die Transparentpause nicht mit ausgegeben werden.
2. Dokument Optionen unter Sichern als… prüfen
Wenn über Sichern als exportiert wird:

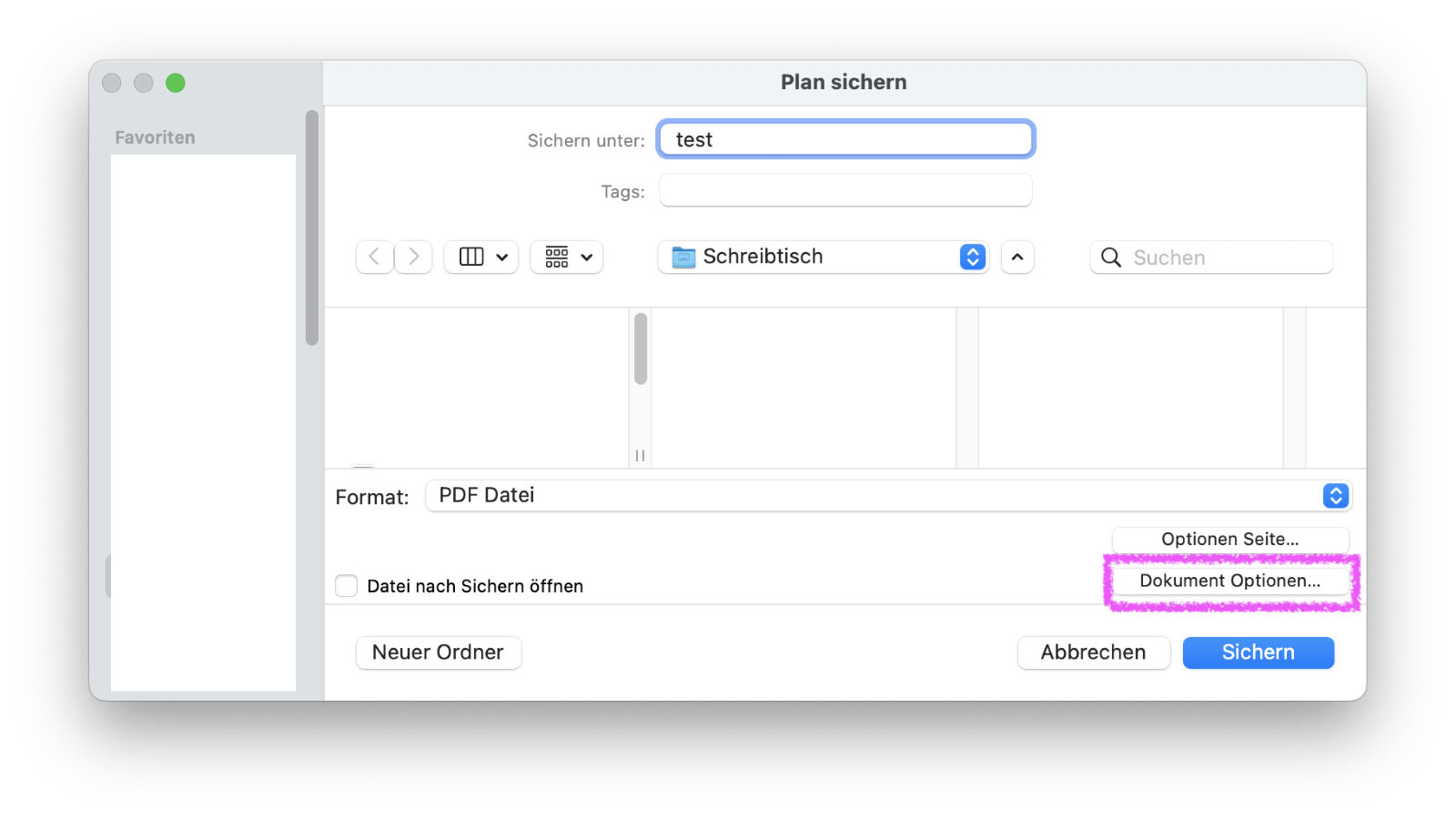

Ablage > Sichern als… > Dokument Optionen…

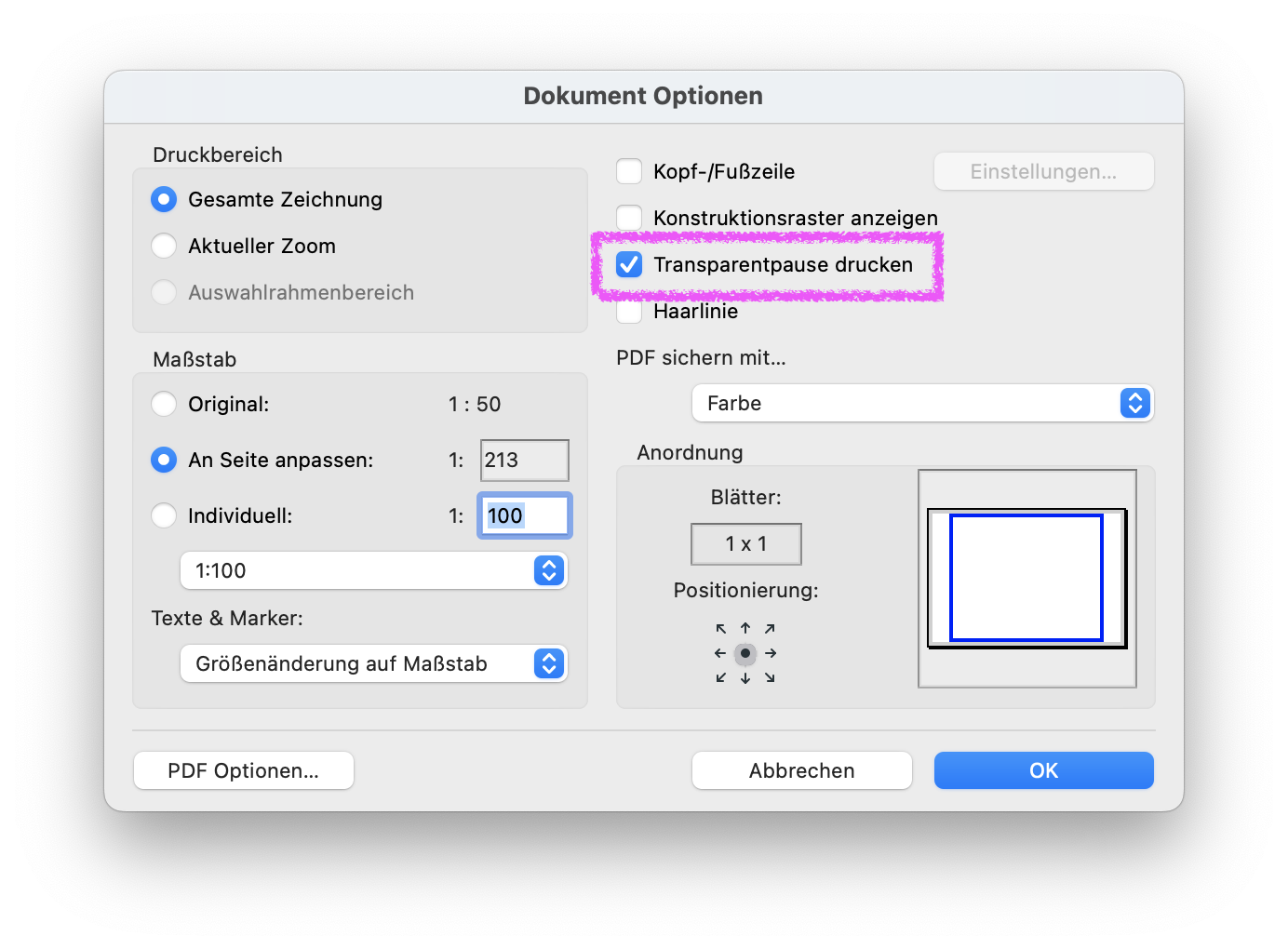

Die Funktion Transparentpause drucken muss aktiviert sein:
Hinweis: der Button Dokument Optionen… erscheint nur, wenn PDF Datei unter Format ausgewählt ist!
3. Dokument Optionen im Publisher prüfen
Wenn aus Publisher exportiert wird:

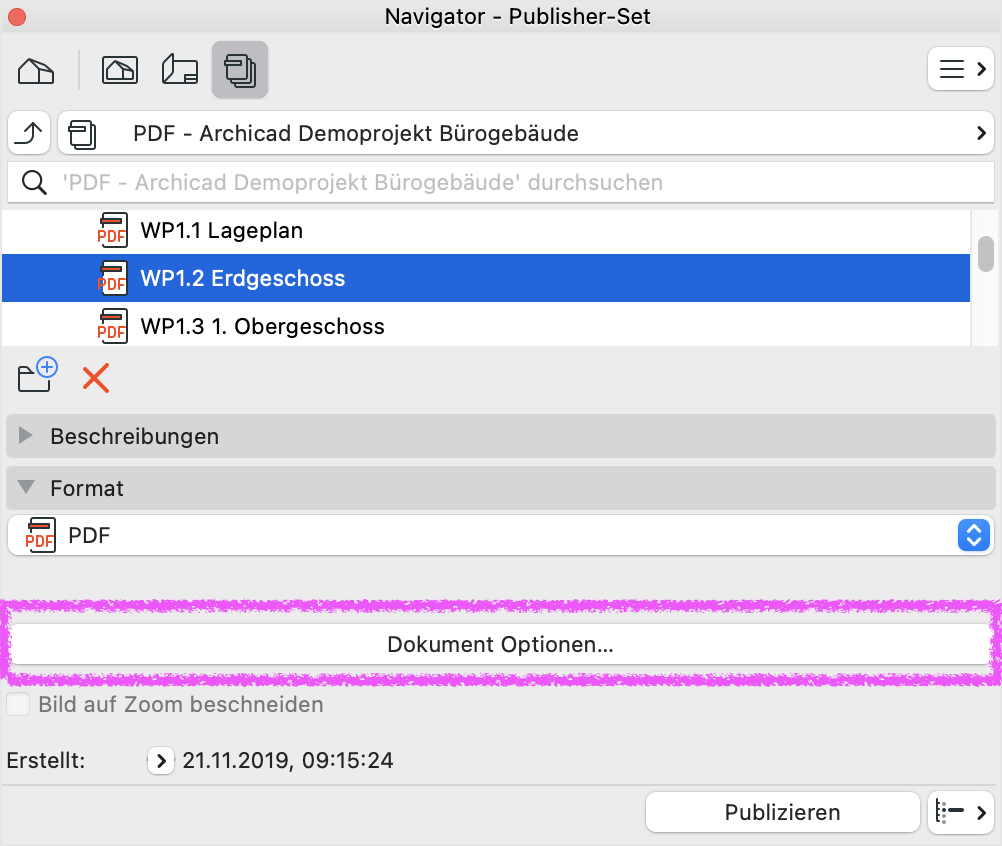

Navigator > Publisher > Dokument Optionen…

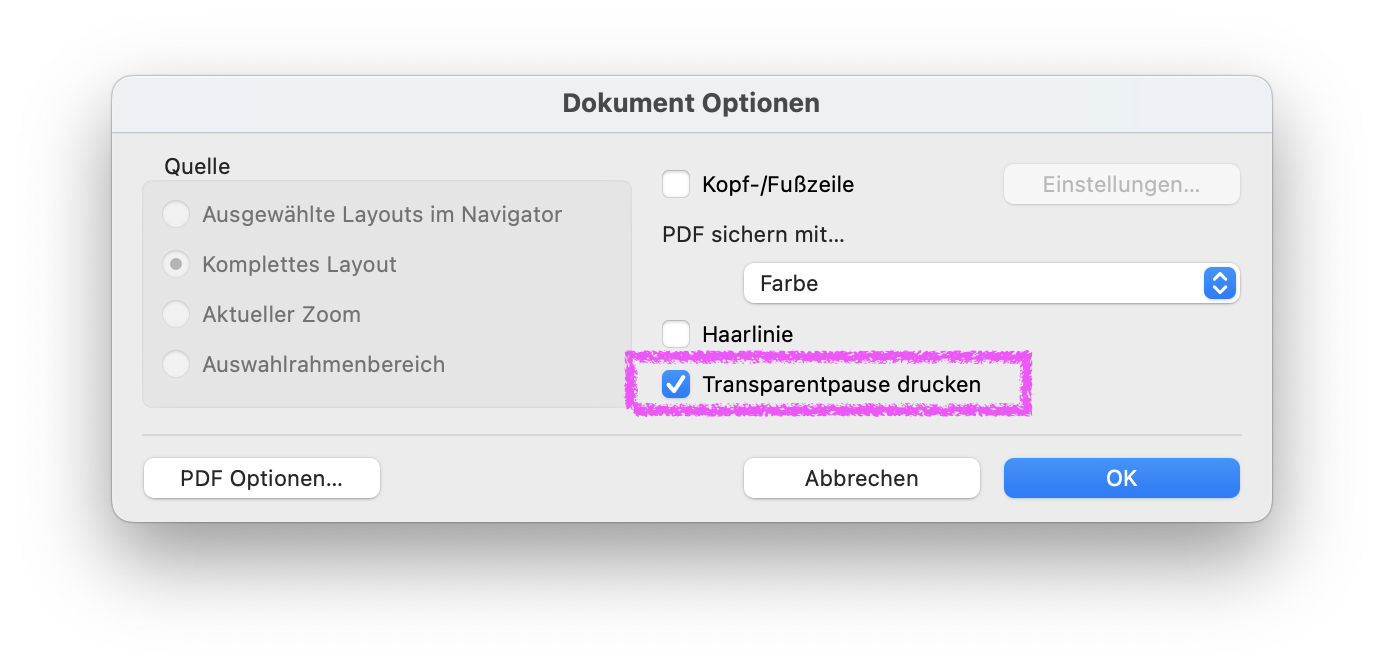

Die Funktion Transparentpause drucken muss aktiviert sein:
Hinweis: der Button Dokument Optionen… erscheint nur, wenn PDF unter Format ausgewählt ist!
Gut zu wissen: die dargestellten Zeichnungsinhalte über die Transparentpause können nicht mit differenzierten Transparenzgraden ausgegeben werden sondern werden stets ohne Transparenz angezeigt bzw. ausgegeben.
Alternative Methode
Mit den folgenden Schritten ist es möglich, die Zeichnungsinhalte als eine Art „Transparentpause“ unter Berücksichtigung von Transparenzgraden zu imitieren und auszugeben:

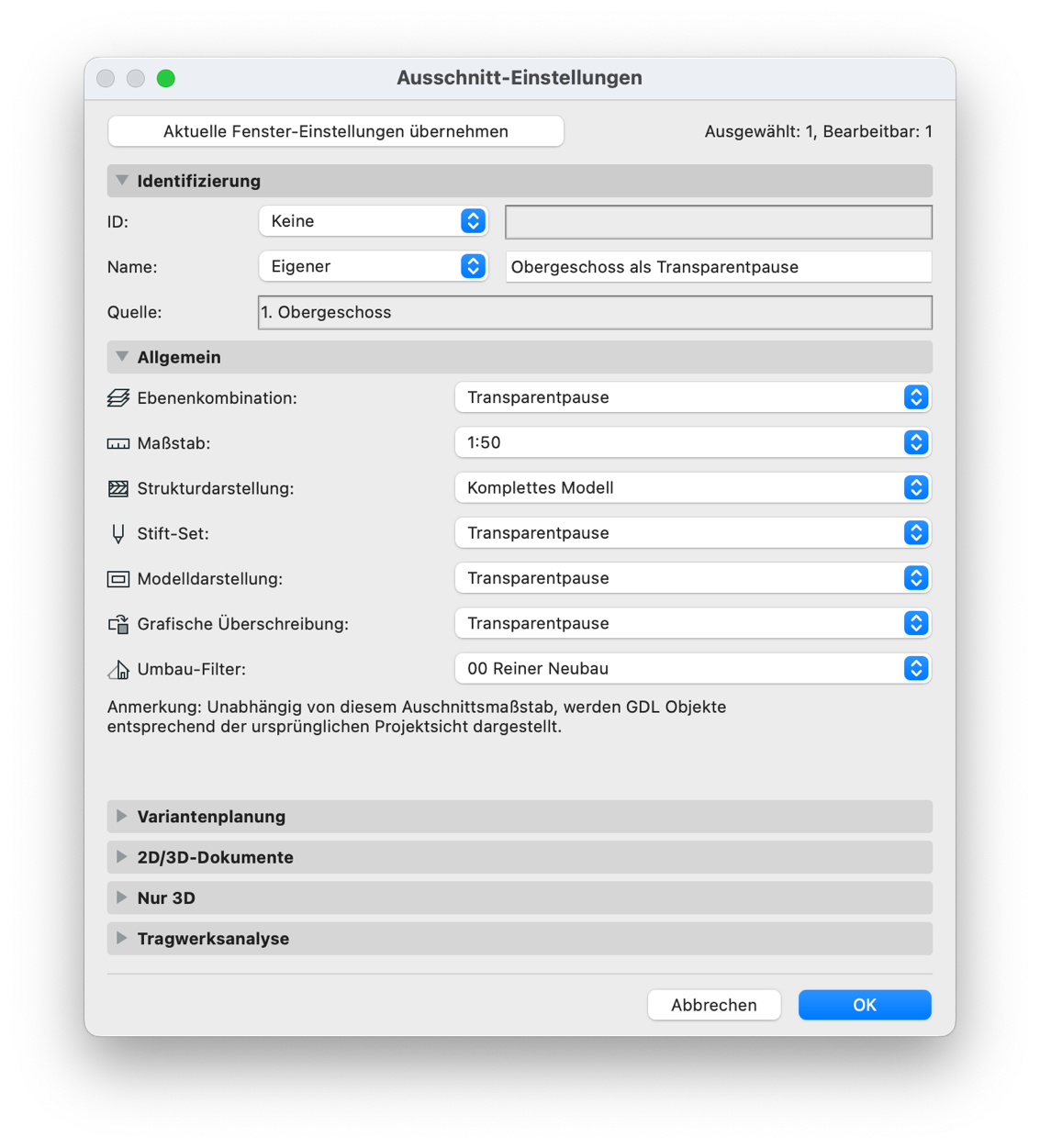

- die Zeichnung, welche als Transparentpause dargestellt werden soll, wird als separater Ausschnitt angelegt
- die Darstellung für diesen Ausschnitt passt man nun mittels Stifte-Set, Ebeneneinstellungen, Modelldarstellung, grafische Überschreibungen etc. so an, dass die gewünschte Transparentpausen-Darstellung nachahmt wird
- beide Ausschnitte werden übereinander im entsprechenden Layout platziert
- Zeichnungseinstellungen > Größe und Erscheinungsbild > Transparenter Hintergrund für beide Zeichnungen aktivieren
Weitere Informationen zu dem Thema „Transparentpause“ bietet der folgende Link:
