Problemstellung

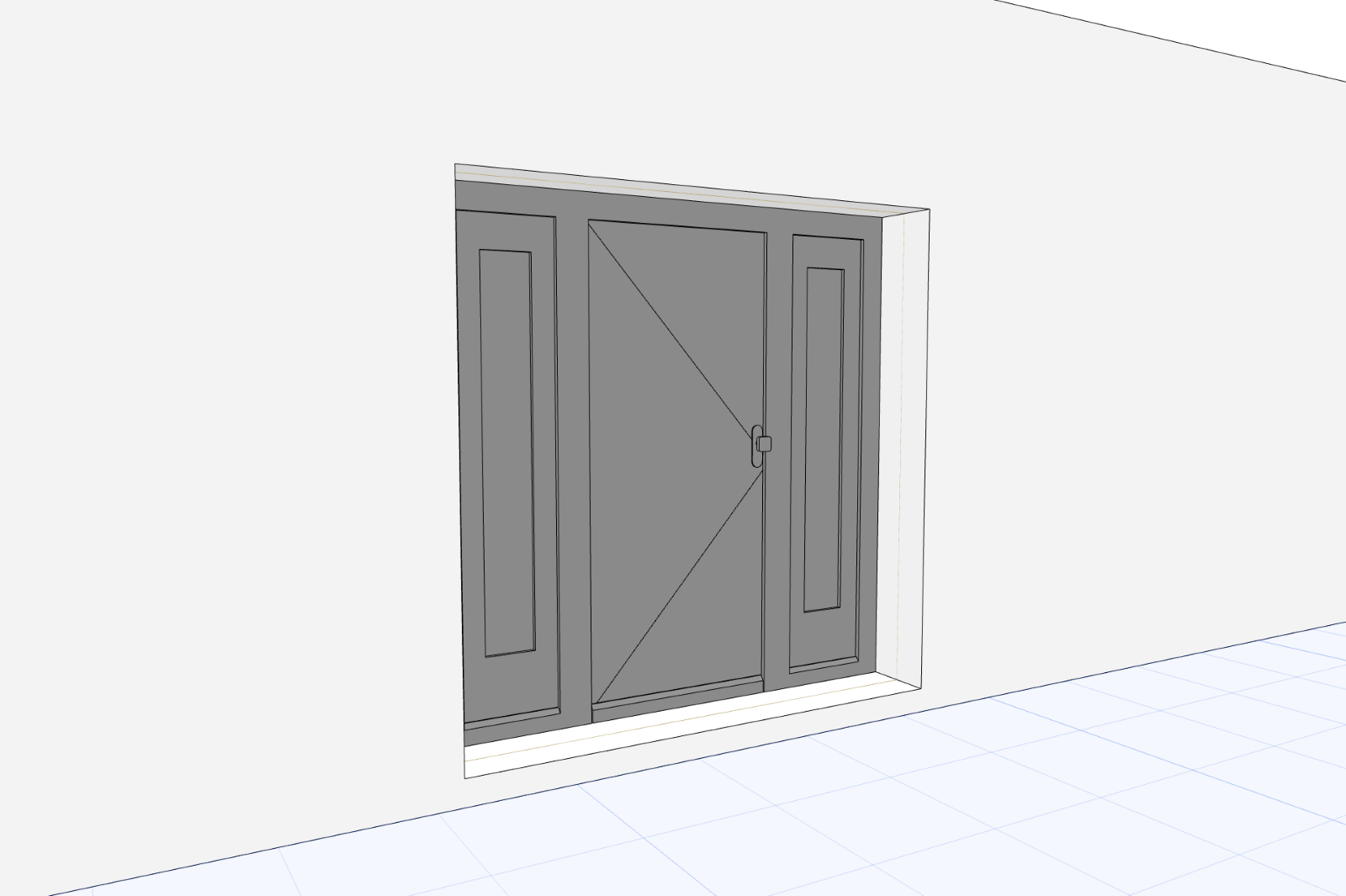

Türen und/oder Fenster und ihre Komponenten wie Rahmen und Glasflächen werden nicht mit korrekten Oberflächenmaterialien dargestellt. Stattdessen werden die Türen im 3D, in Schnitten und Ansichten, mit einem einheitlichen Oberflächenmaterial angezeigt.
Troubleshooting
1. Einstellungen für die Tür-/Fenster-Auswahl prüfen

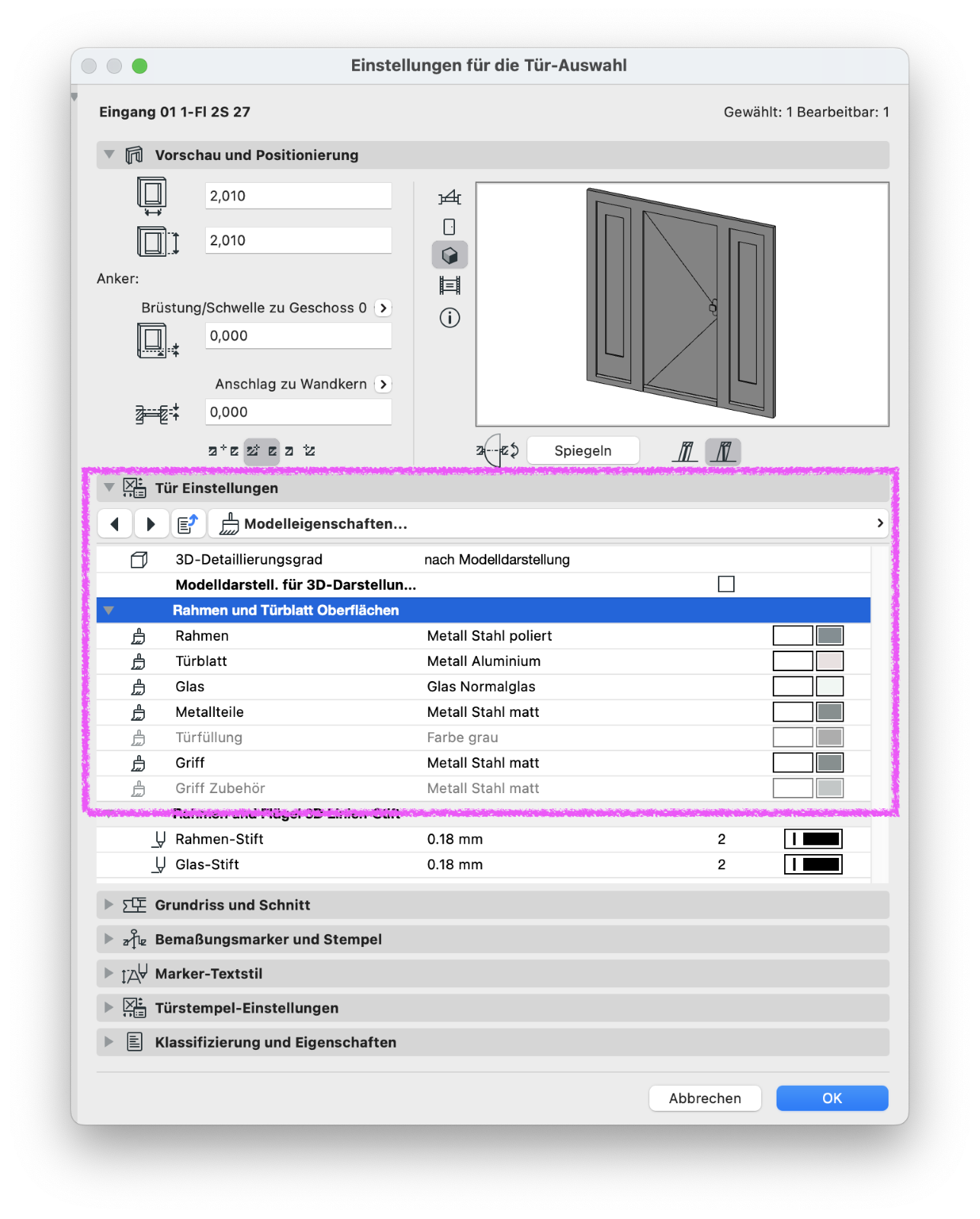

Einstellungen für die Tür-/Fenster-Auswahl > Tür Einstellungen > Modelleigenschaften…
Sind die gewünschten Oberflächenmaterialien für die einzelnen Komponenten wie Rahmen und Türblatt eingestellt?

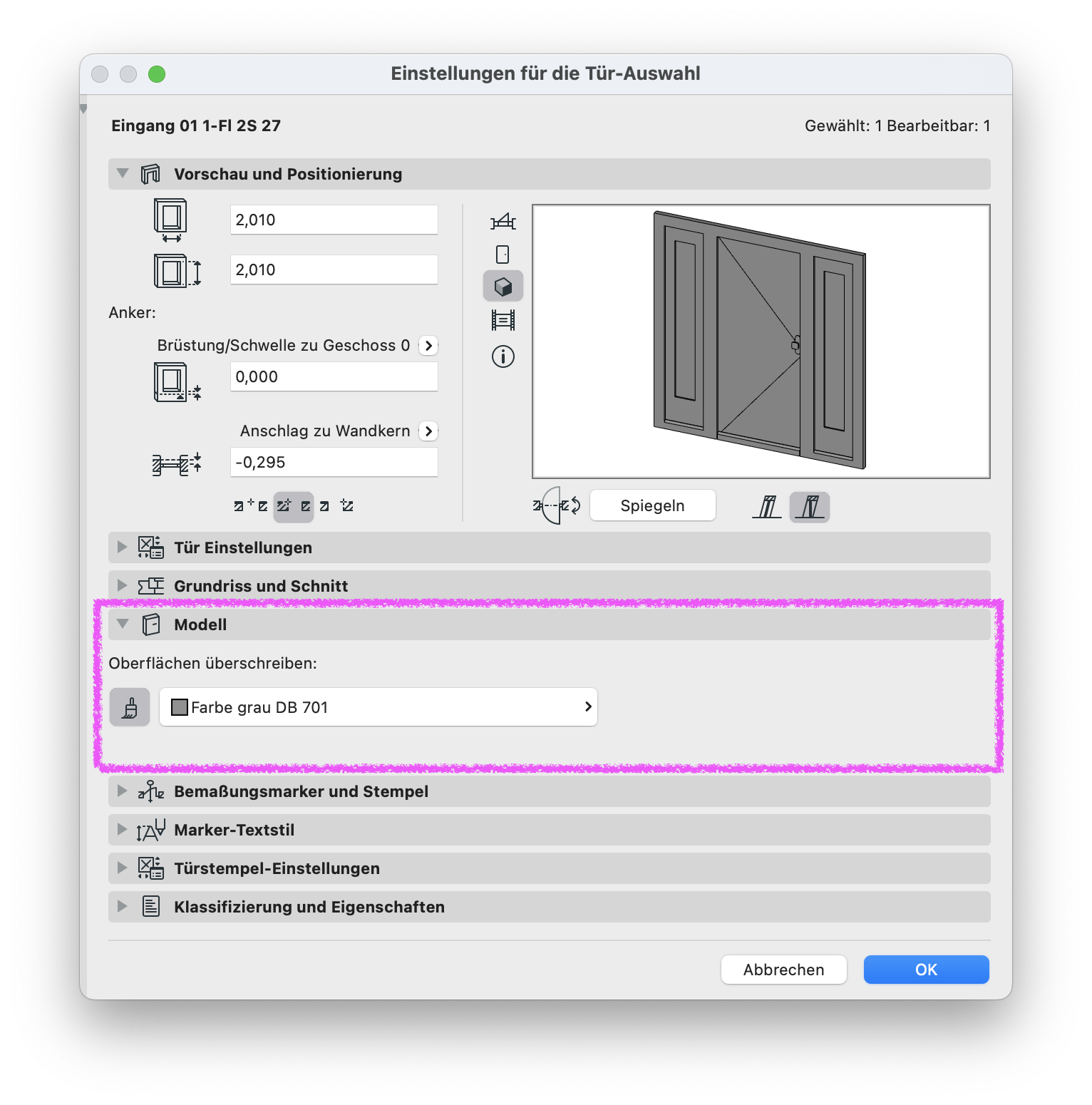

Einstellungen für die Tür-/Fenster-Auswahl > Modell
"Oberfläche überschreiben" muss deaktiviert sein:
2. Rubrik „Modell“ in den Einstellungen der Arbeitsumgebung einschalten

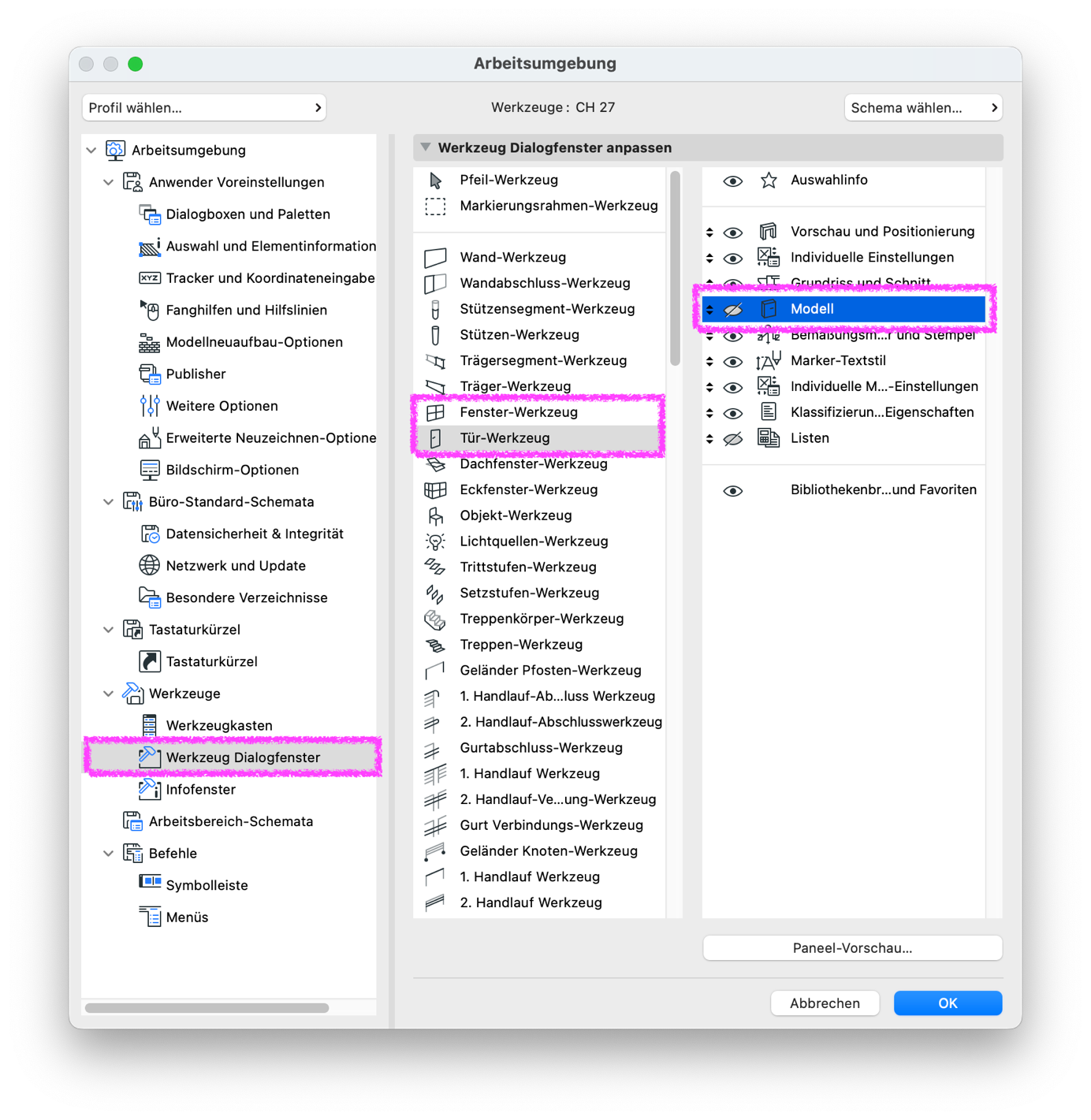

Optionen > Arbeitsumgebung > Werkzeuge > Werkzeug Dialogfenster
Falls die Rubrik „Modell“ im Werkzeug Dialogfenster fehlt, muss sie für das entsprechende Werkzeug (z.B. Tür) sichtbar geschaltet werden:
3. Grafische Überschreibungen prüfen

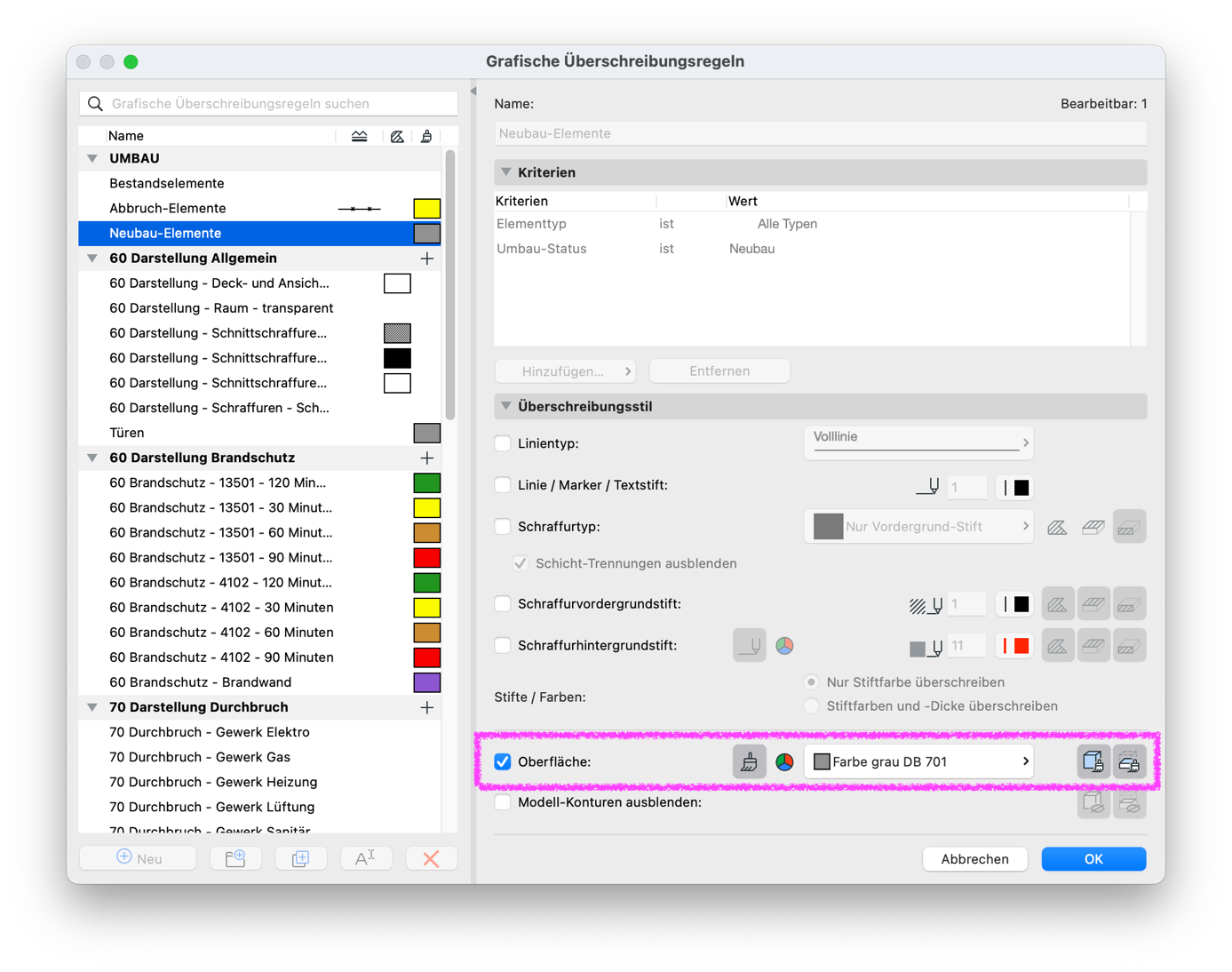

Dokumentation > Grafische Überschreibung > Grafische Überschreibungen…
Ist eine grafische Überschreibung aktiv, welche sich auf Türen und/oder Fenster auswirkt? Falls ja, muss der Punkt „Oberfläche“ deaktiviert sein:
4. Umbau-Filter-Optionen prüfen
Dokumentation > Umbau > Umbau-Filter-Optionen...
Ist eine grafische Überschreibung für Bestands-, Abbruch- oder Neubauelemente aktiv, welche sich auf Türen und/oder Fenster auswirkt? Falls ja, muss der Punkt „Oberfläche“ deaktiviert sein:
