Problemstellung

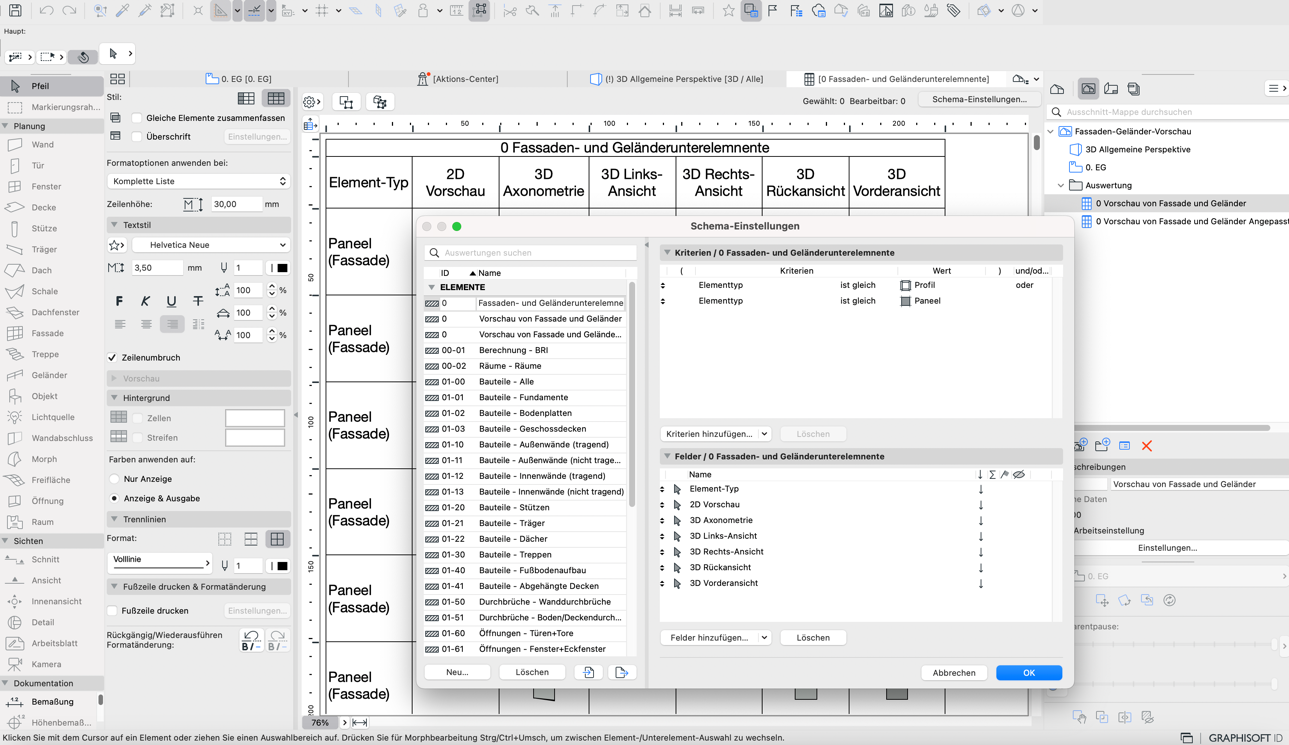

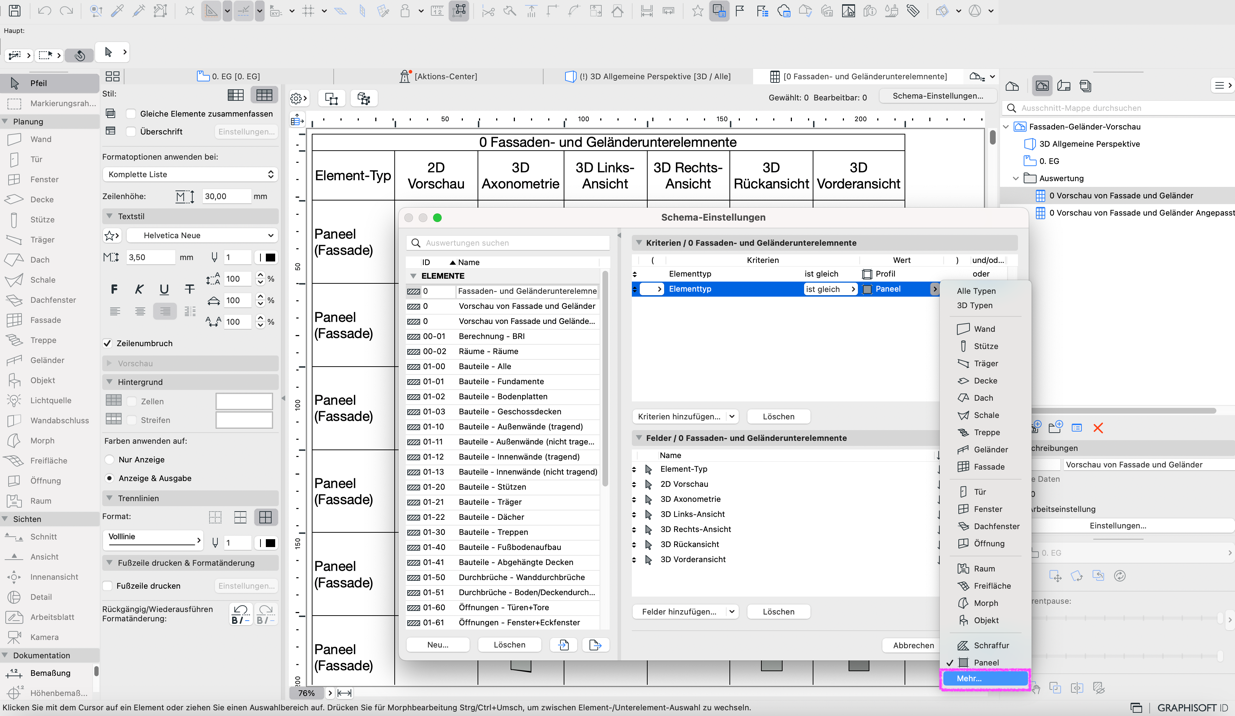

Wenn eine Fassade oder ein Geländer als Elementtyp in den Kriterien einer Auswertung ausgewählt und die Felder 2D Querschnitt Vorschau, 2D Vorschau und 3D Axonometrie hinzugefügt werden, dann entspricht die Vorschau nicht dem tatsächlichen 2D- bzw. 3D-Darstellung von den Elementen. Werden die Felder 3D Links-Ansicht, 3D-Rechts-Ansicht, 3D-Rückansicht und 3D Vorderansicht hinzugefügt, sind diese in der Auswertung leer.

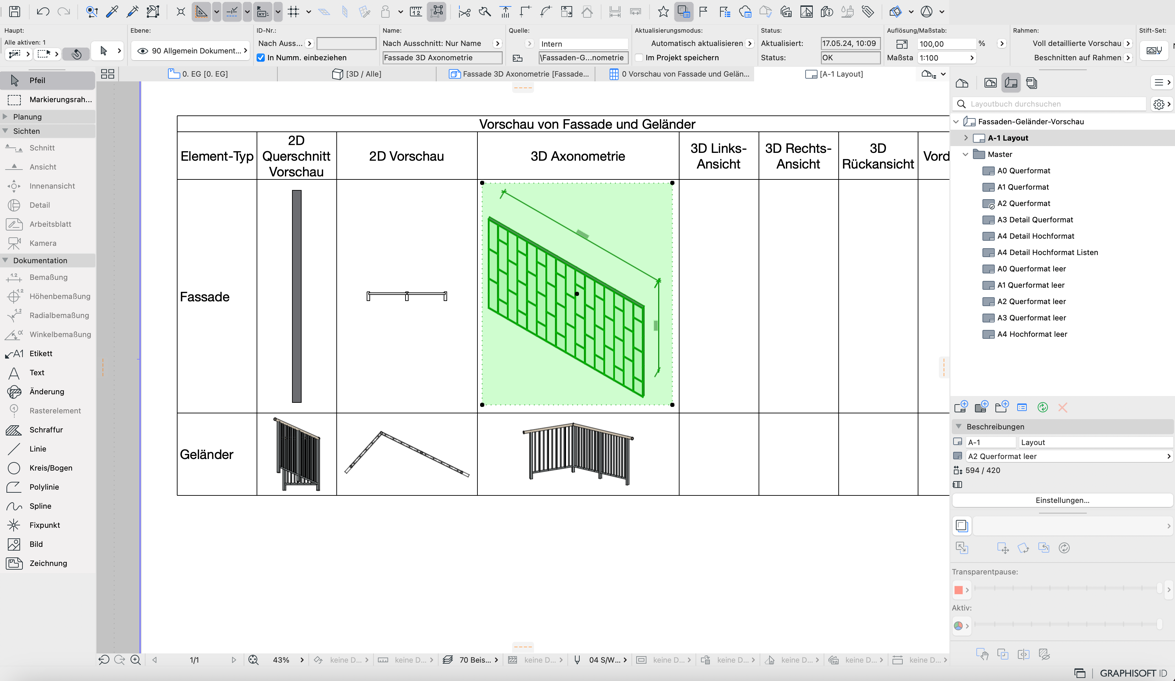

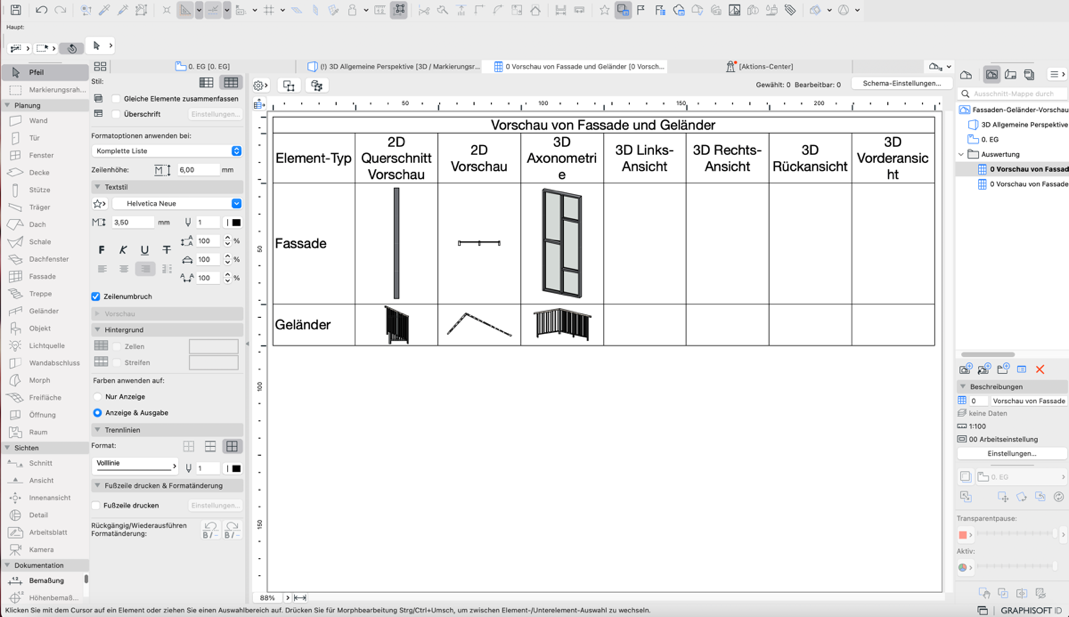

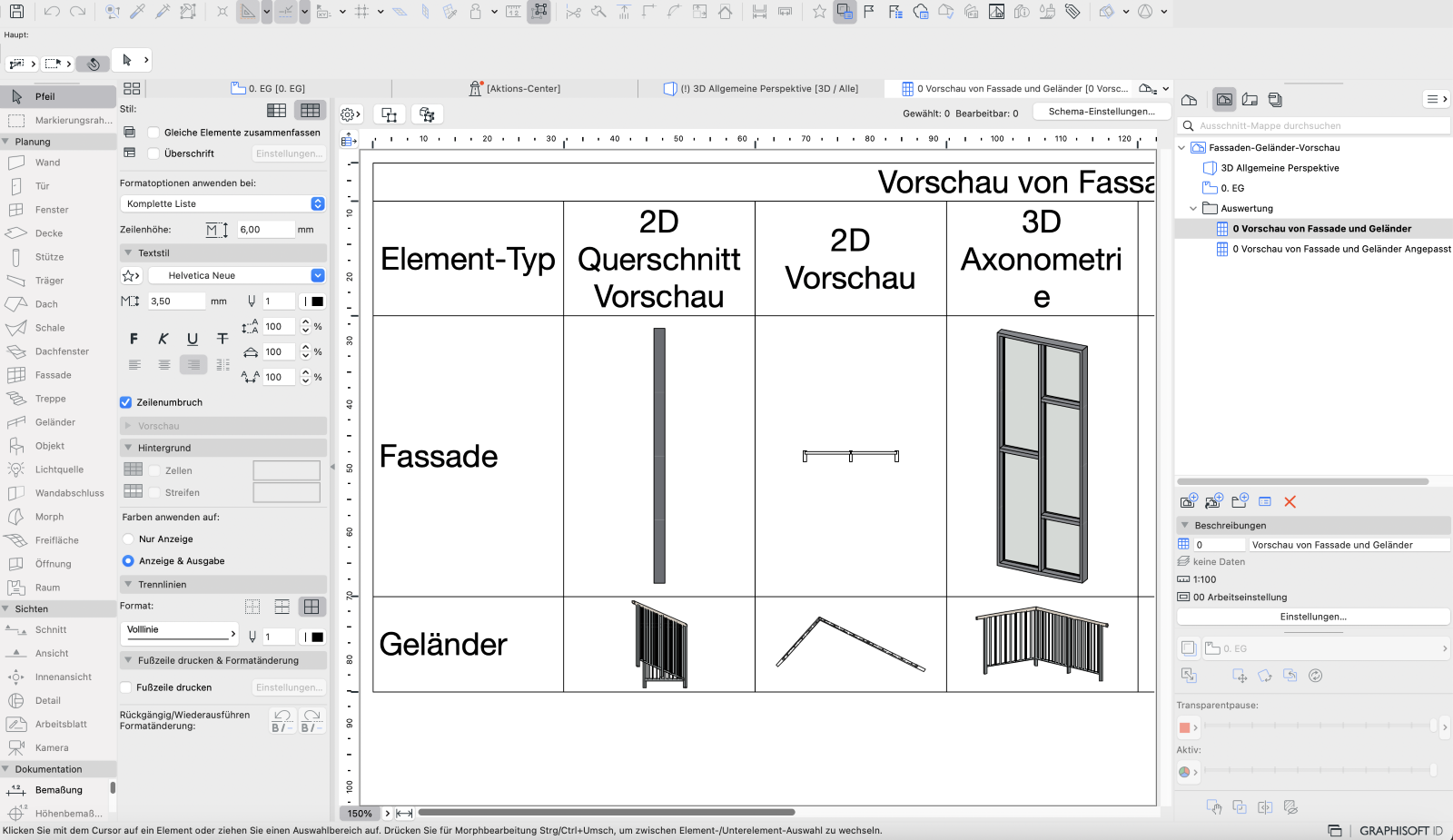

Darstellung von Fassade und Geländer in Auswertung:

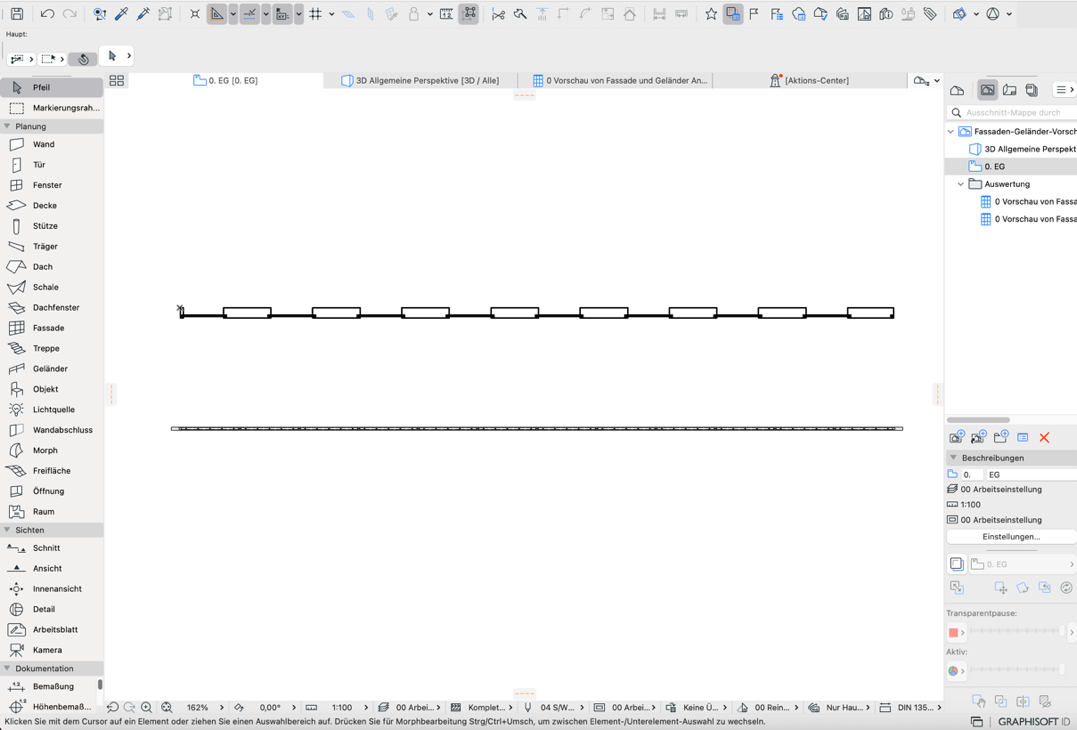

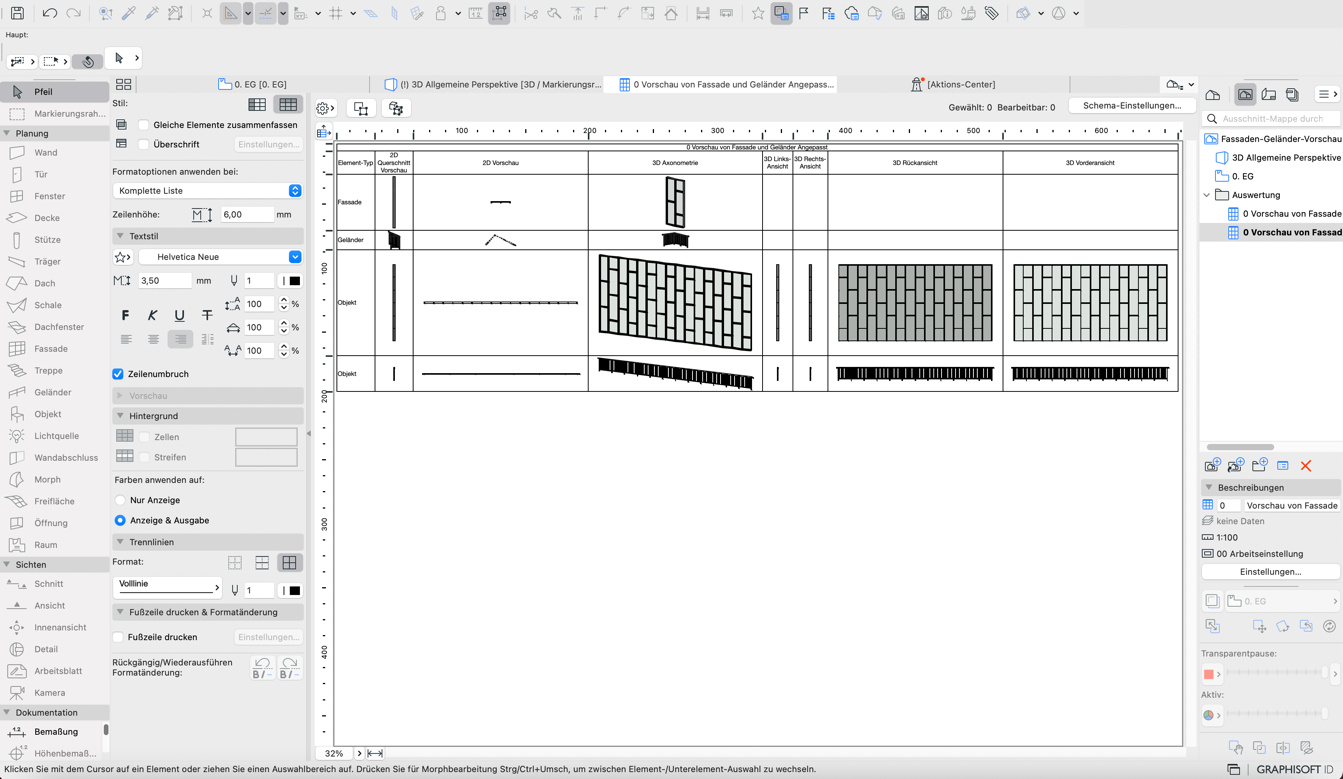

Darstellung von Fassade und Geländer in Grundriss:

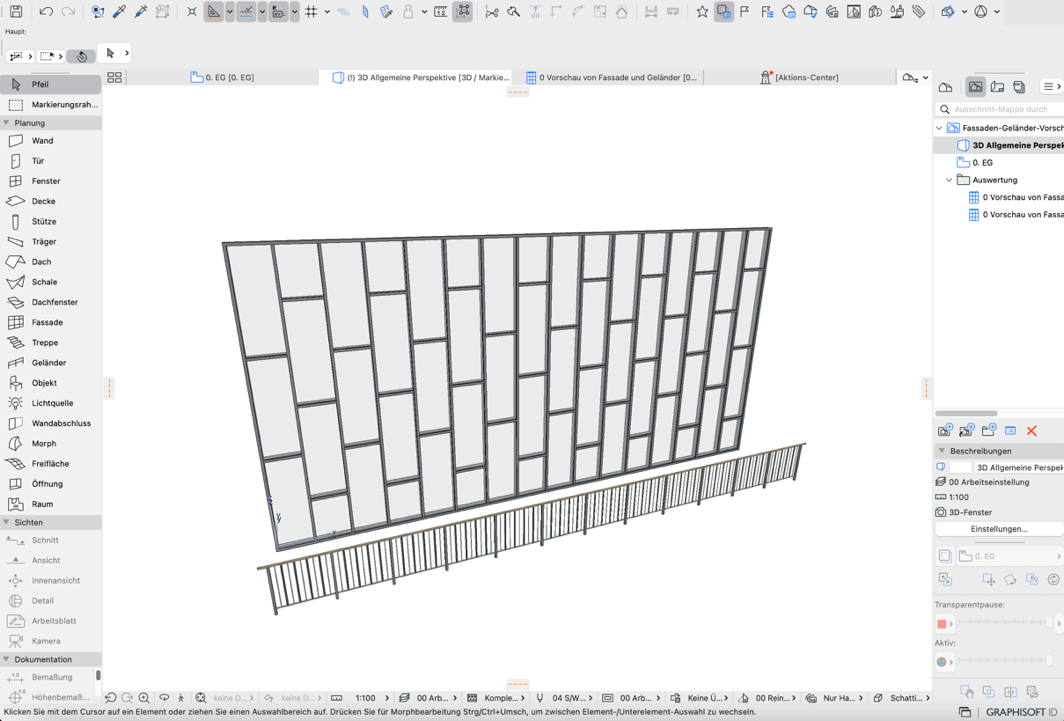

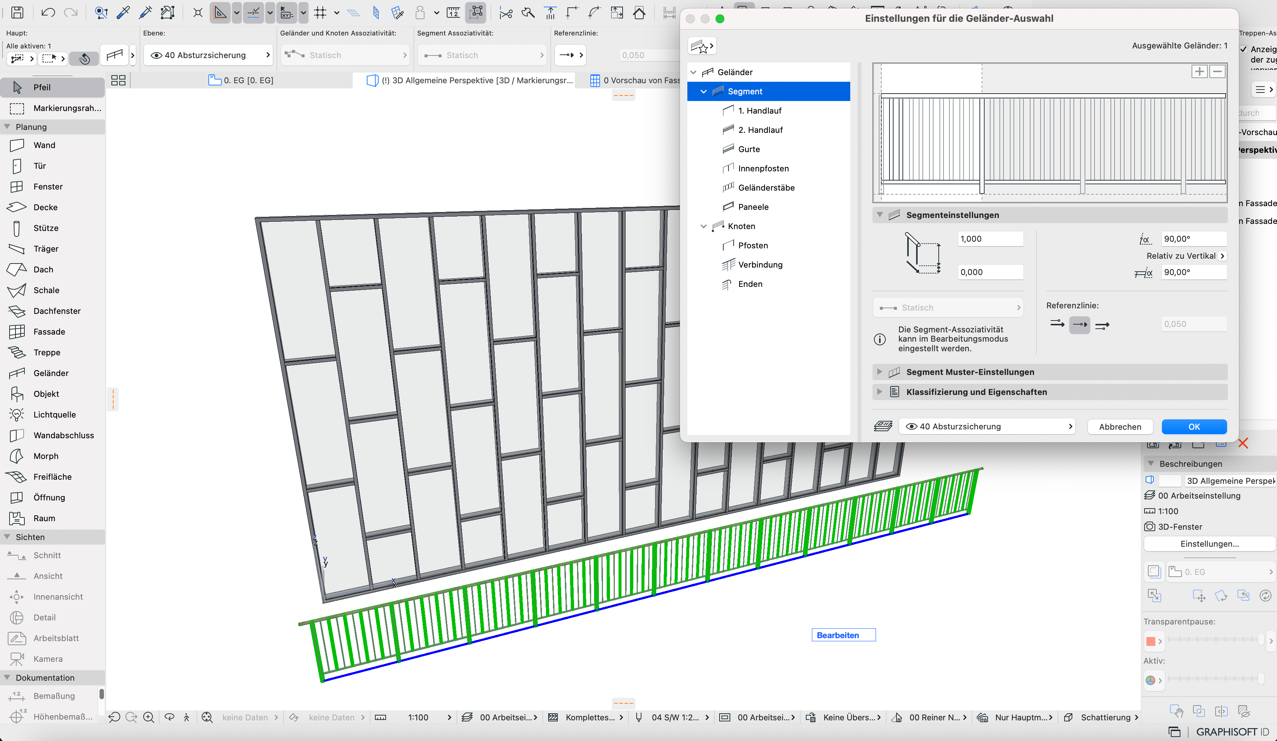

Darstellung von Fassade und Geländer in 3D:
Troubleshooting
1. Schema wird angezeigt

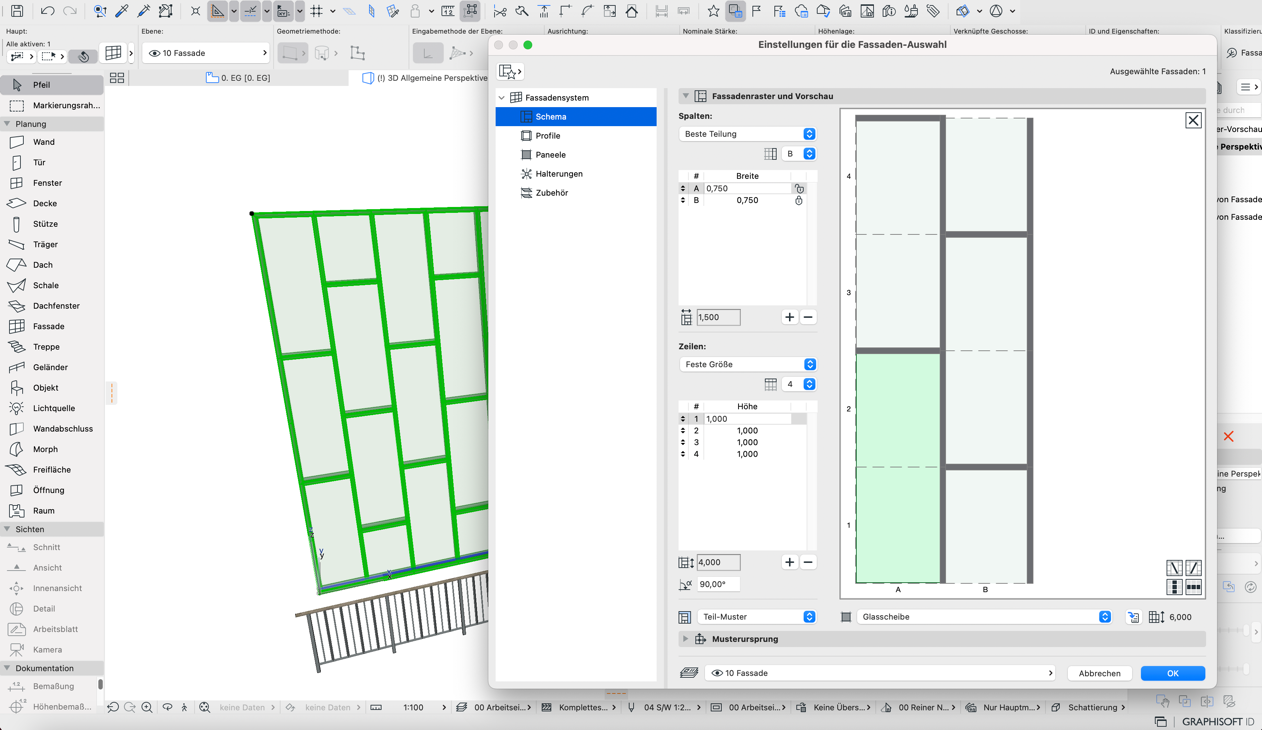

Die Parameter 2D Querschnitt Vorschau, 2D Vorschau und 3D Axonometrie zeigen aus Performancegründen das Schema der Fassade bzw. des Geländers als Vorschau an, da Fassaden und Geländer komplexe Elemente sind, die sich über mehrere Geschosse erstrecken können. Die 3D Axonometrie zeigt im Allgemeinen nur Objekte, auch Tür- und Fenster-Objekte, vollständig an.
2. Falsche Parameter gewählt
Die Parameter 3D Links-Ansicht, 3D-Rechts-Ansicht, 3D-Rückansicht und 3D Vorderansicht stehen nicht für gesamte Fassaden zur Verfügung, sondern nur für spezielle Fassaden-Unterelemente, wie Fassaden-Paneele, Fassaden-Halterungen, Fassaden-Zubehör und Fassaden-Profile. Außerdem sind diese Parameter nicht für Geländer und deren Unterelemente verfügbar.
Hinweis:
Gut zu wissen:
3. Als Objekt abspeichern
Wird die Fassade oder das Geländer in Morphs zerlegt, anschließend als Objekt gespeichert und wieder platziert werden, können diese als gesamtes Element in der Auswertung dargestellt werden.
Das gespeicherte Objekt hat jedoch nicht mehr die gleichen Parameter wie eine Fassade oder ein Geländer.
Die Zerlegung in Morphs kann auch nicht rückgängig gemacht werden. Für eine Weiterbearbeitung der ursprünglichen Fassade bzw. Geländer, sollte lediglich eine Kopie des Elementes in Morphs zerlegt werden.
4. Mit 3D-Dokument ergänzen
Es können von den entsprechenden Fassaden und Geländern aus verschiedenen Standort & Projektionsarten 3D-Dokumente erstellt werden. Diese können auf das Layout über die entsprechenden Abbildungen der platzierten Auswertung positioniert werden.

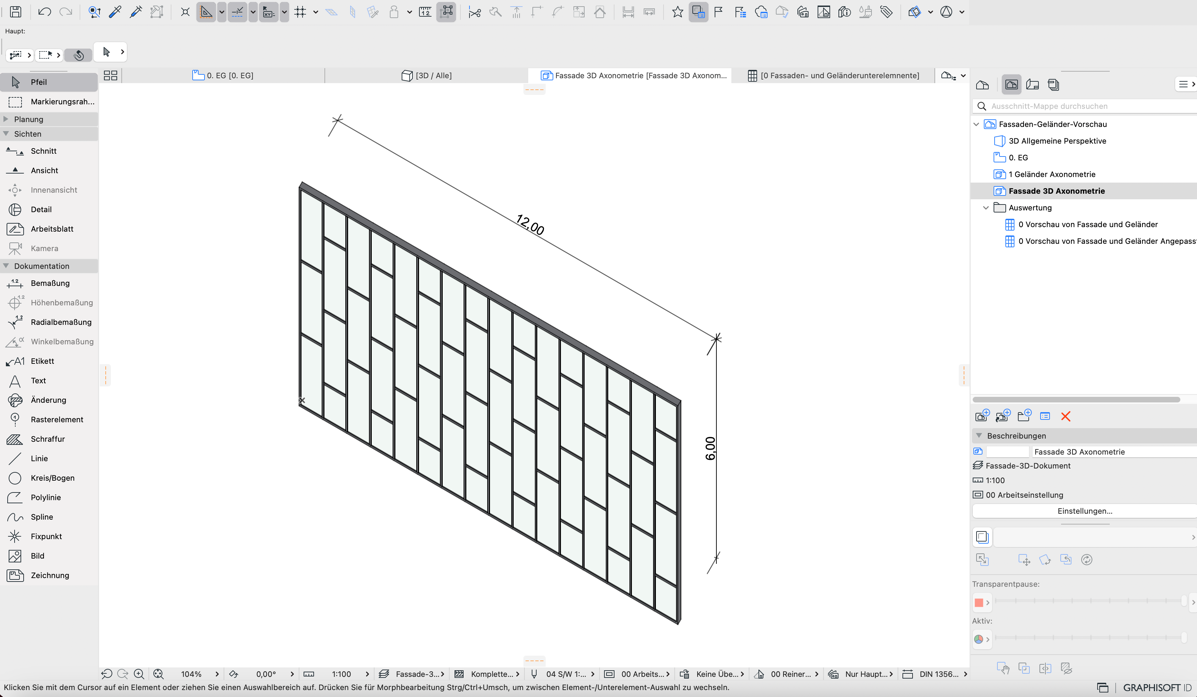

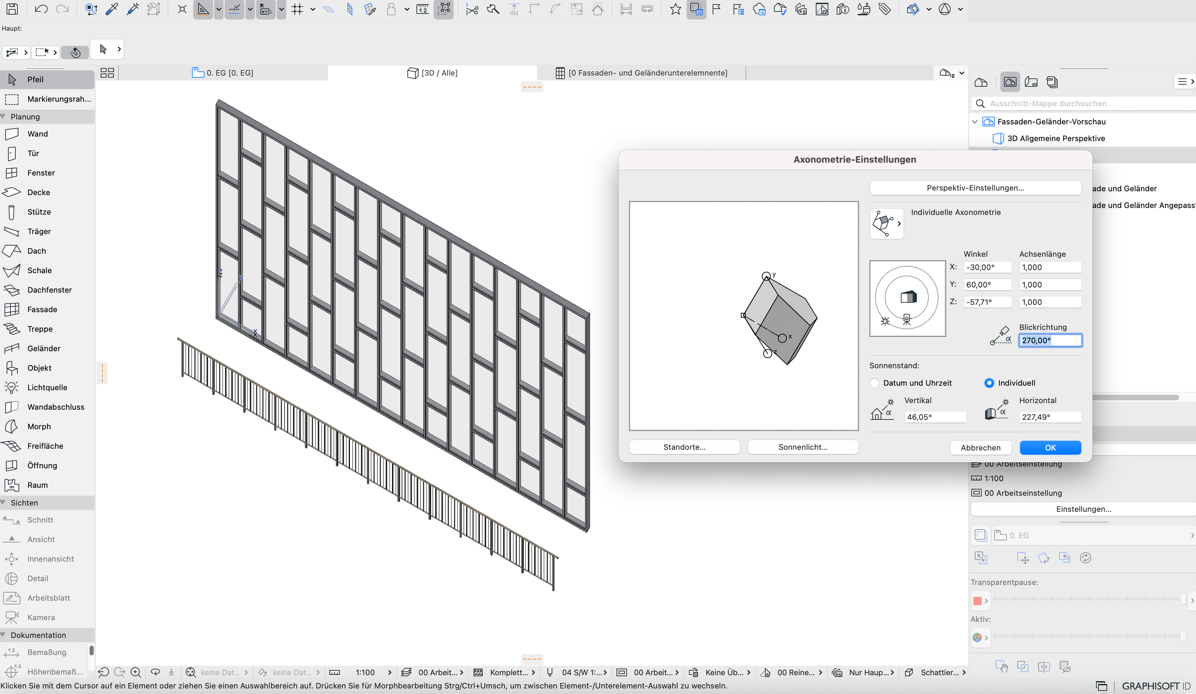

Dazu muss zuerst im 3D das entsprechende Element angezeigt werden. Über Ansicht > 3D-Darstellungsmodus > Standort & Projektionsart… > Axonometrie-Einstellungen… kann die entsprechende Sicht gewählt werden.
Danach kann über Dokumentation > Dokumentationswerkzeuge > Neues 3D-Dokument das 3D-Dokument erstellt werden.
3D-Dokumente können mit Maßketten bemaßt werden, wie gewohnt als Ausschnitt gespeichert und auf dem Layout platziert werden.
