Problemstellung

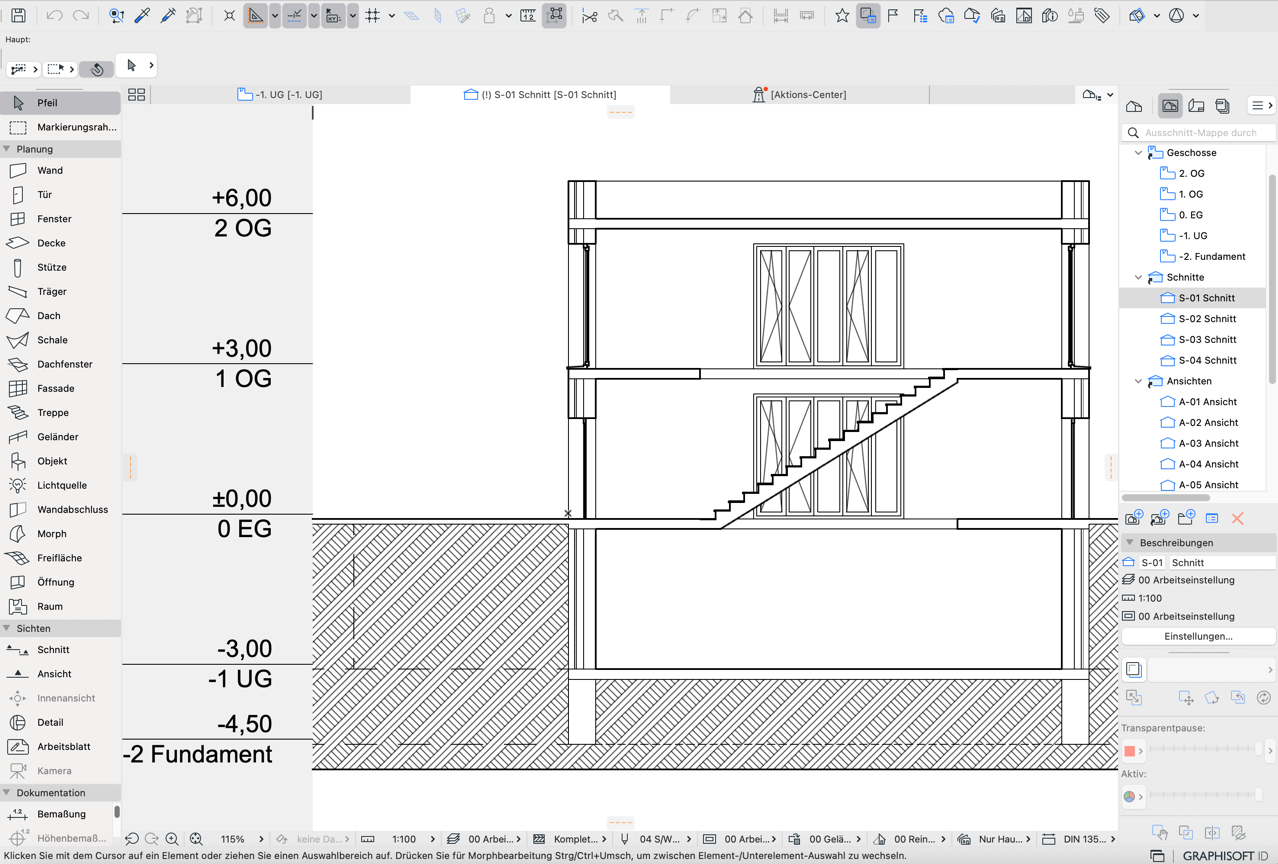

Wenn im Schnitt eine Freifläche sichtbar ist, verdeckt die Schnittfläche des Geländes dahinterliegende Elemente, z. B. Fundamente.
Troubleshooting
Grafische Überschreibung anwenden

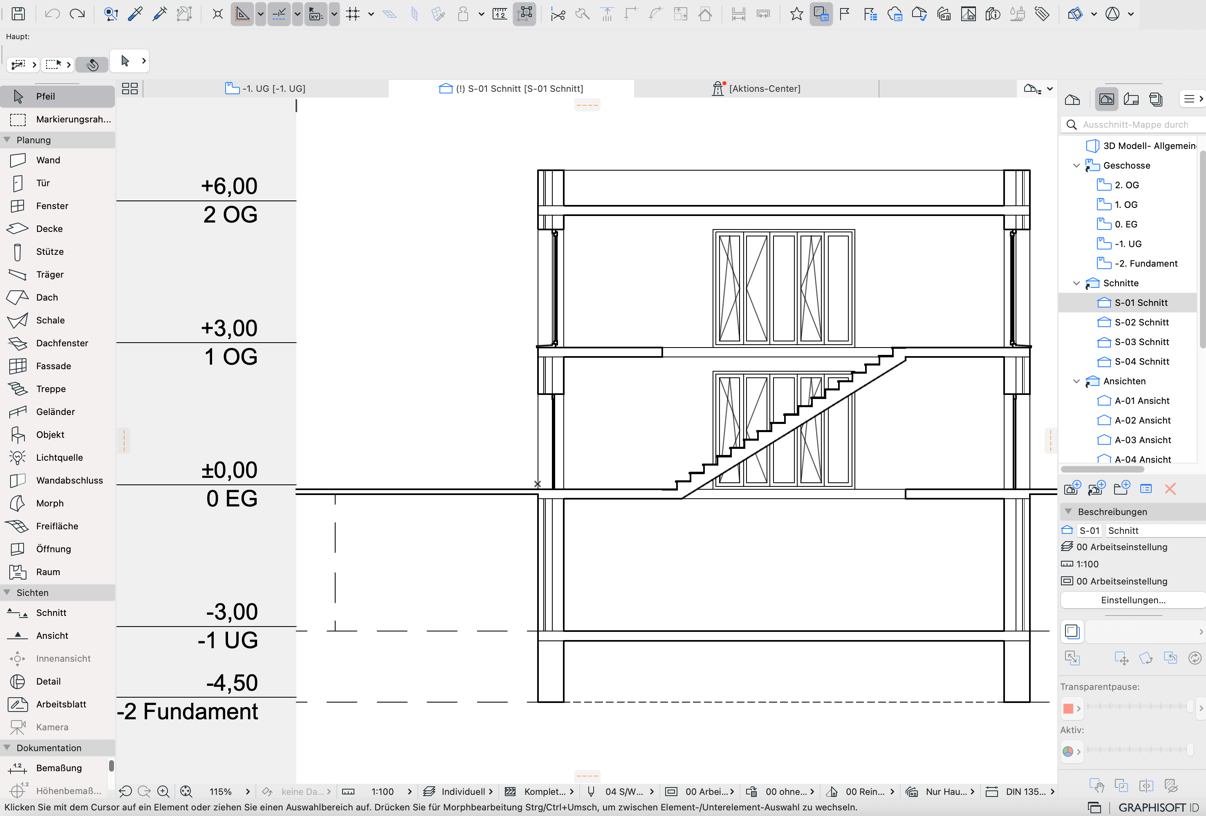

Um die Elemente hinter der geschnittenen Freifläche im Schnitt sichtbar zu machen, muss die Freifläche mittels einer Graphischen Überschreibung durchsichtig überschrieben werden.

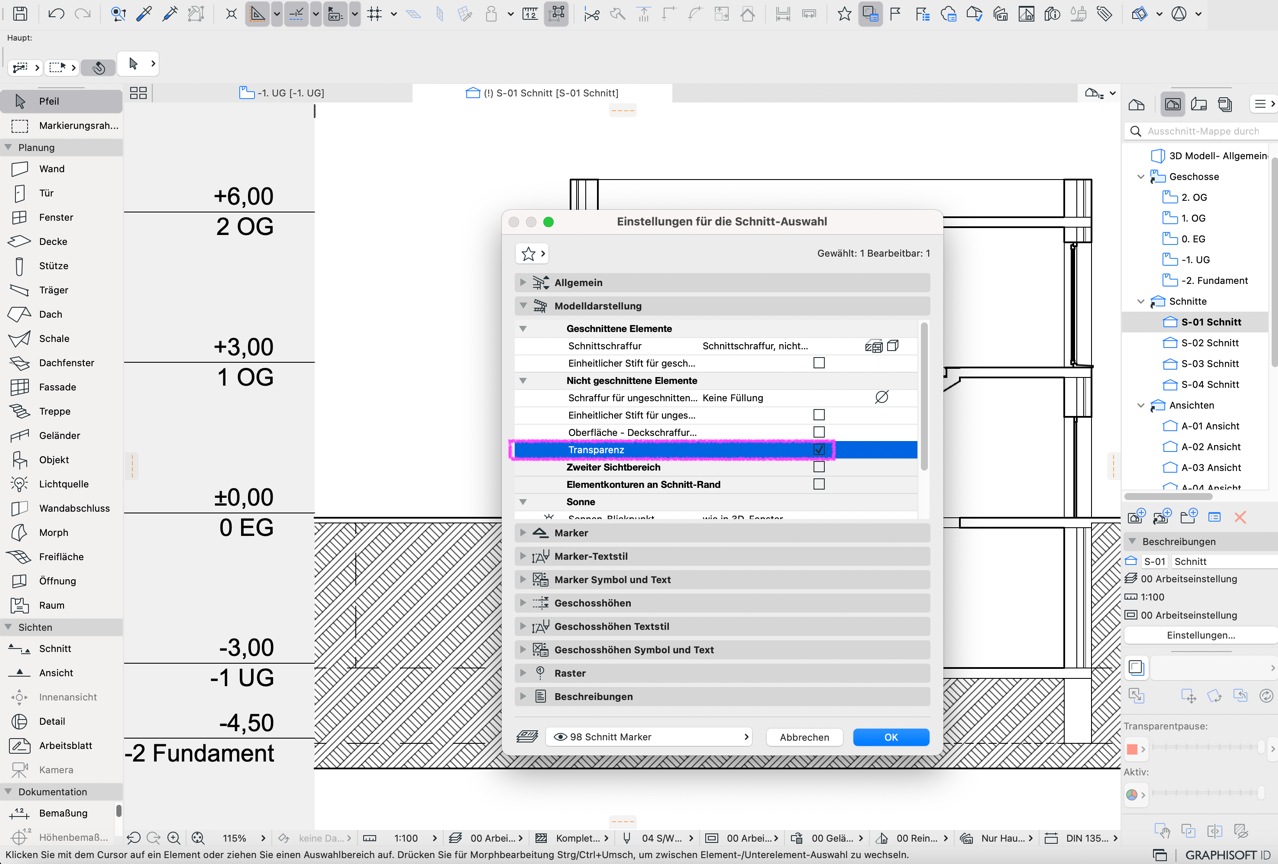

Hierzu muss zuerst in den Schnitt-Einstellungen unter den Reiter Modelldarstellung > Nicht geschnittene Elemente überprüft werden, dass die Transparenz aktiviert ist.

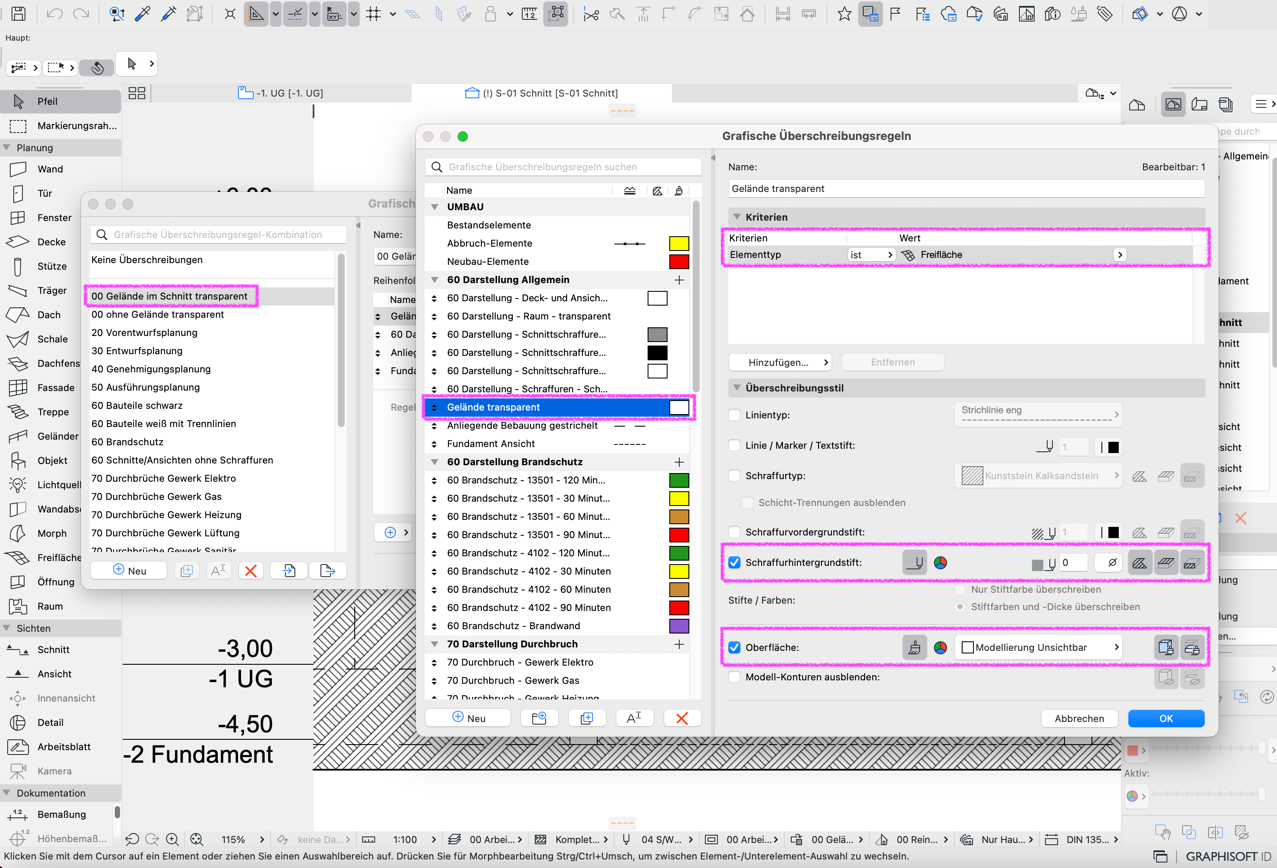

Danach muss unter Dokumentation > Grafische Überschreibung > Grafische Überschreibungen… die bereits verwendete Grafische Überschreibung angepasst bzw. eine neue Grafische Überschreibung angelegt werden.
Das Kriterium der Grafischen Überschreibungsregel entspricht Elementtyp ist Freifläche. Für den Überschreibungsstil muss der Schraffurhintergrundstift: transparent und die Oberfläche: Modellierung Unsichtbar gewählt werden.
