Problemstellung

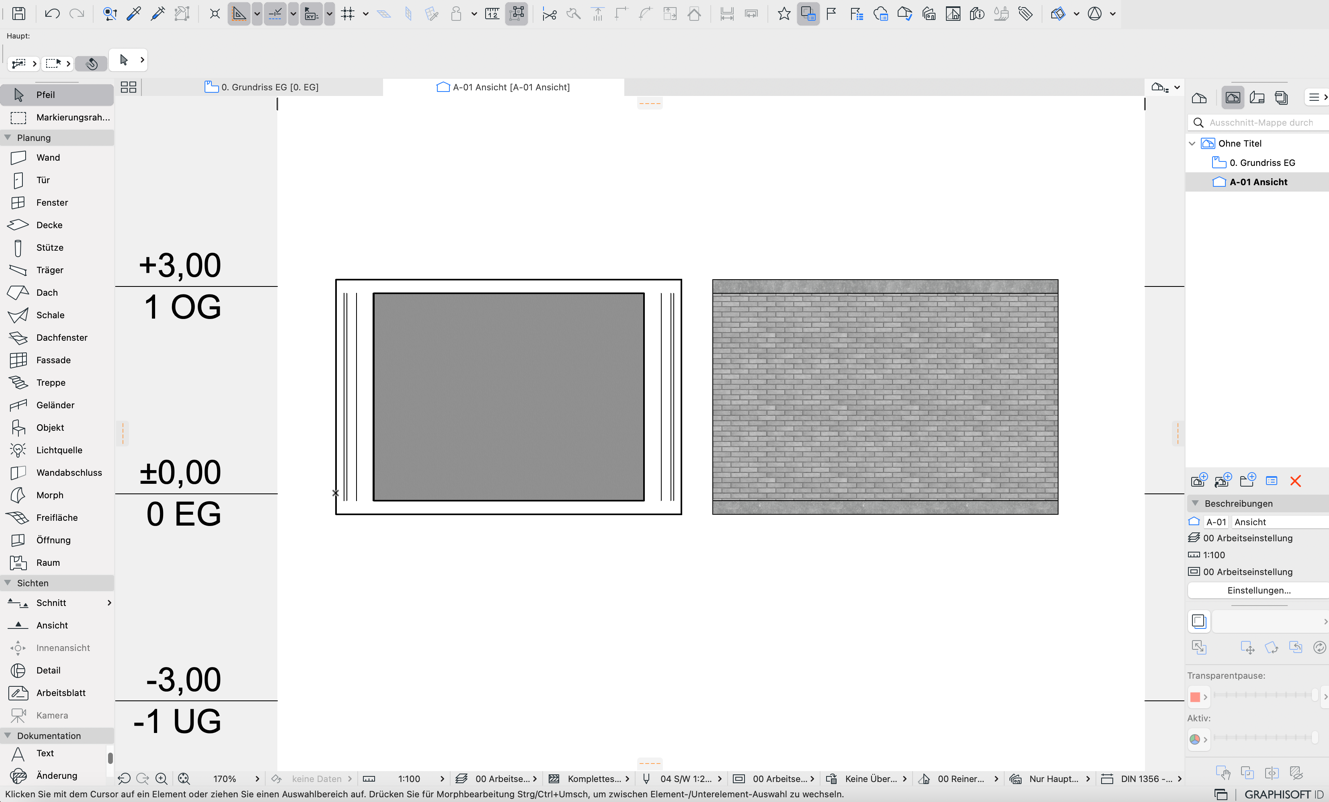

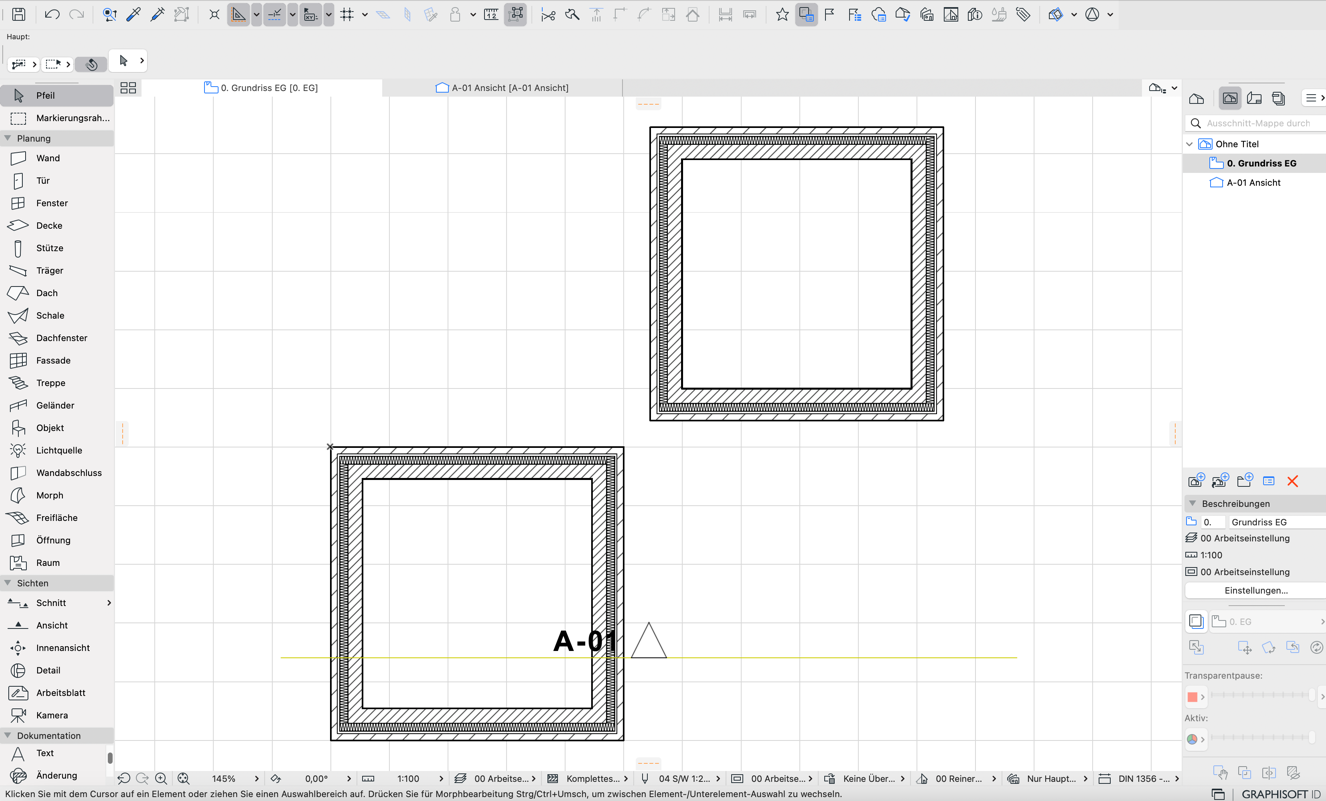

Die im Ausschnitt des Grundrisses angezeigten Schnittschraffuren werden in Ansichten und Schnitten mit den gleichen Ausschnitts-Einstellungen nicht dargestellt.
Troubleshooting
Ansichts-Einstellungen bzw. Schnitt-Einstellungen prüfen

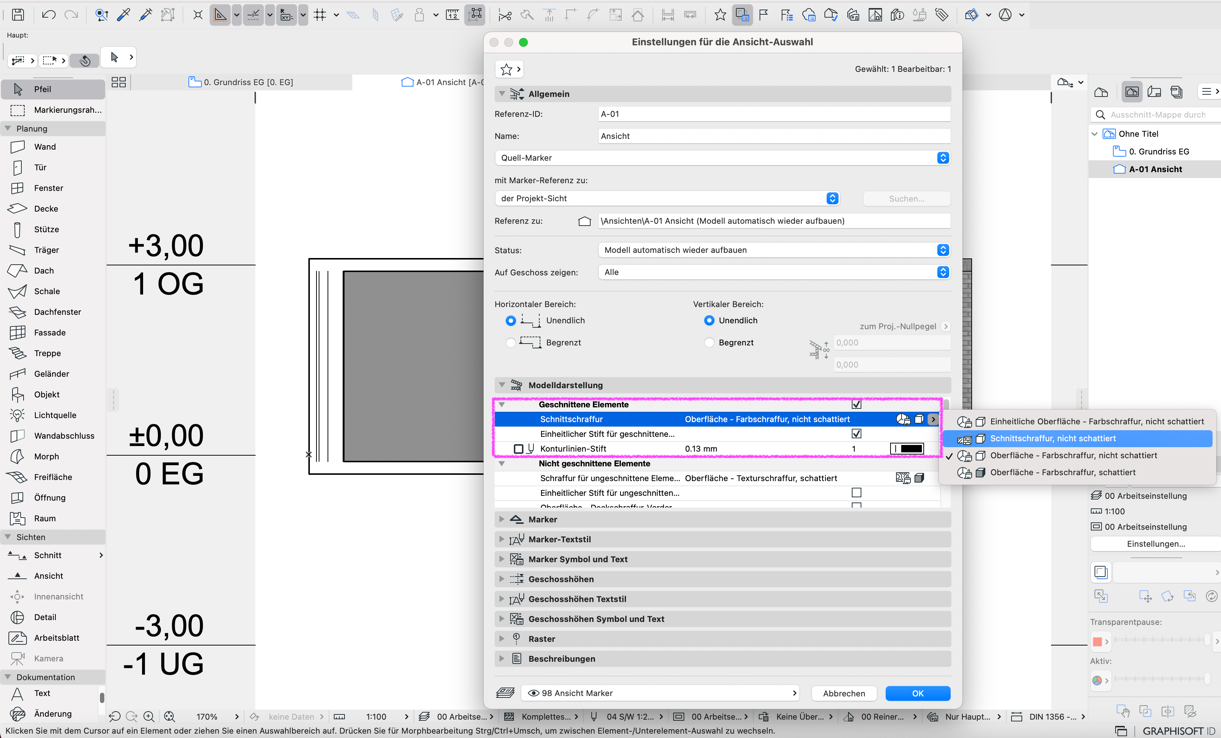

Wenn ein Rechtsklick auf den Ausschnitt der Ansicht bzw. Schnitt gemacht wird und die Ansicht-Einstellungen… bzw. Schnitt-Einstellungen… geöffnet werden, dann ist unter dem Reiter Modelldarstellung für Geschnittene Elemente die Schnittschraffur nicht mit Schnittschraffur, nicht schattiert ausgewählt und ein Einheitlicher Stift für geschnittene Elemente aktiviert.

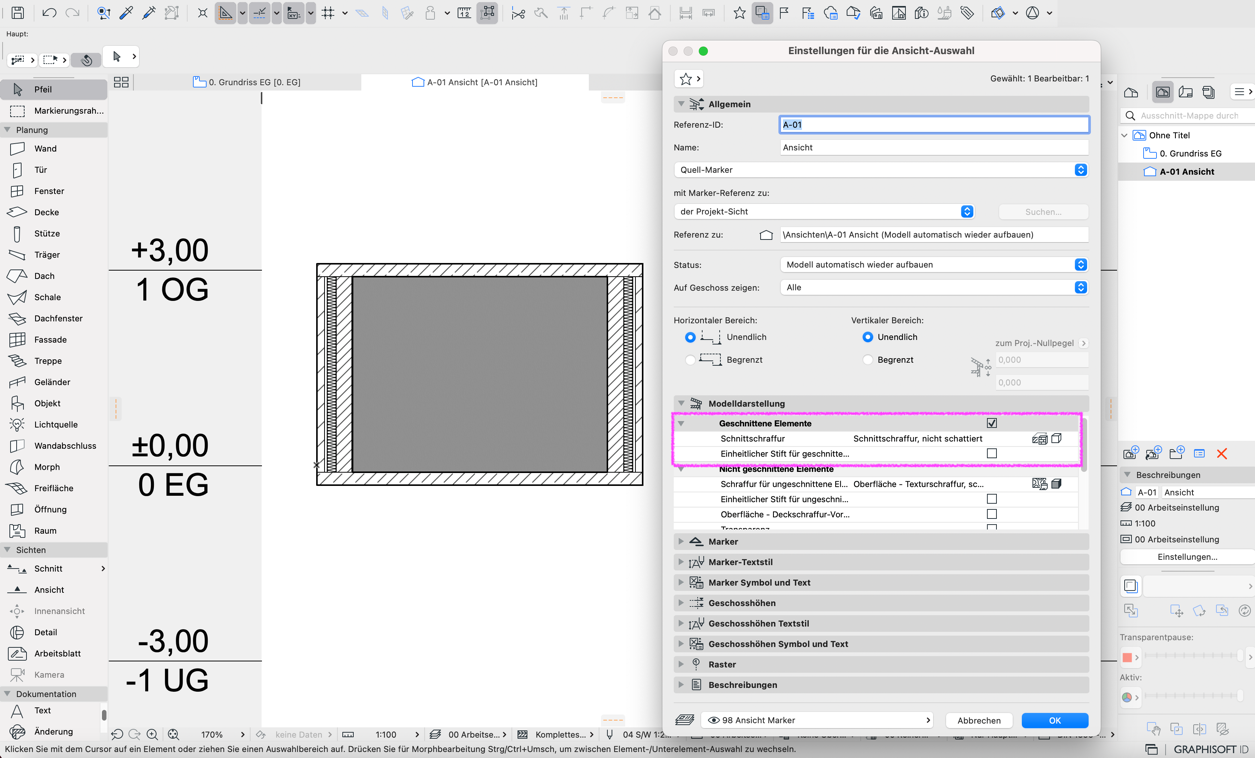

Wenn die Schnittschraffur auf Schnittschraffur, nicht schattiert geändert wird und der Einheitliche Stift für geschnittene Elemente deaktiviert ist, entspricht die Darstellung der Schnittschraffuren in der Ansicht bzw. Schnitt wieder der Darstellung der Schnittschraffur im Grundriss.
