Problemstellung
Wenn eine DWG in Archicad über Ablage > Interoperabilität > Dazuladen… > Dazuladen aus Datei… importiert oder als Zeichnung platziert und zu 2D-Elementen zerlegt wurde, dann werden die Farben in Archicad anders als in der ursprünglichen DWG dargestellt.
Wird die DWG in Archicad über Ablage > Öffnen > Öffnen… geöffnet entsprechen die Farben der ursprünglichen DWG Darstellung.
Troubleshooting
1. Fehlendes Stifte-Set importieren
Wenn in Archicad DWGs importiert werden, werden diese mit dem im Ausschnitt-Einstellungen eingestellten Stifte-Set dargestellt. Das in der DWG ursprüngliche Stifte-Set wird nicht automatisch mit importiert. Dadurch kann eine andere farbliche Darstellung der Inhalte in Archicad entstehen. Das ursprüngliche Stifte-Set muss separat übertragen werden.

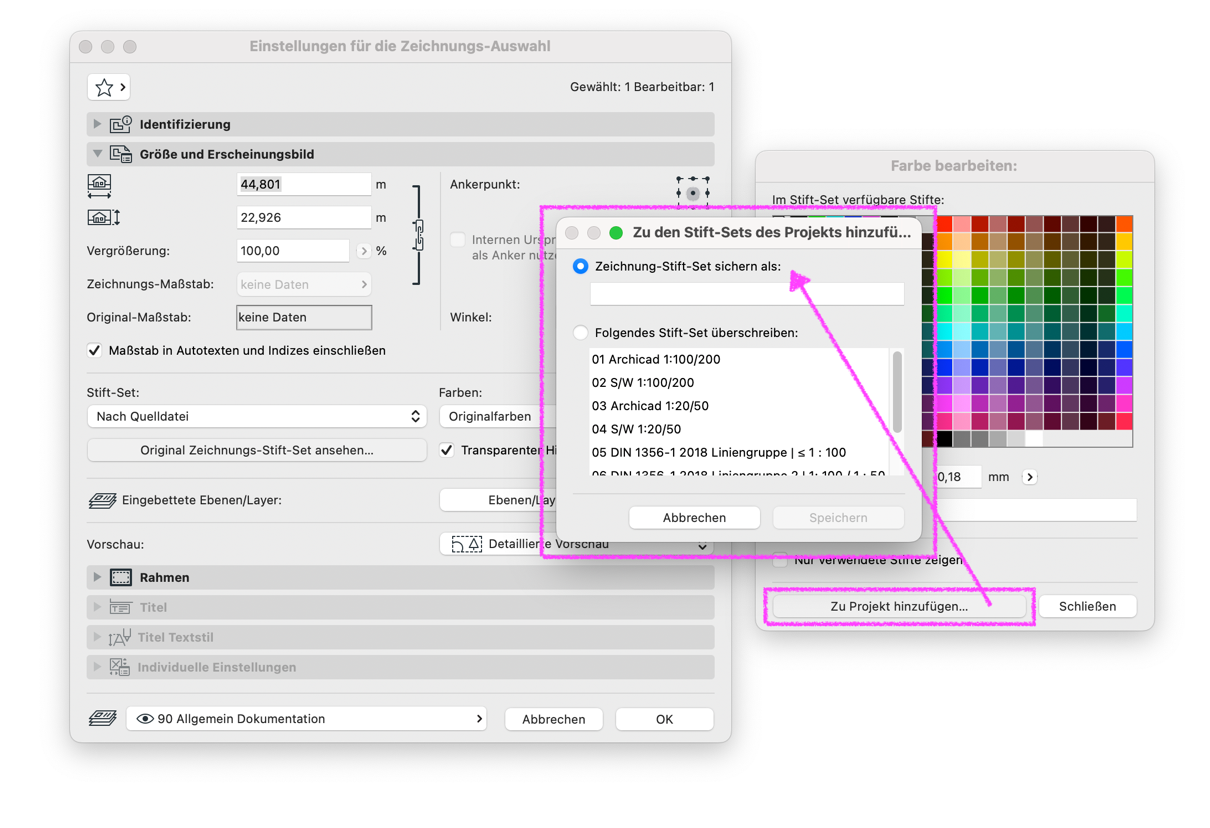

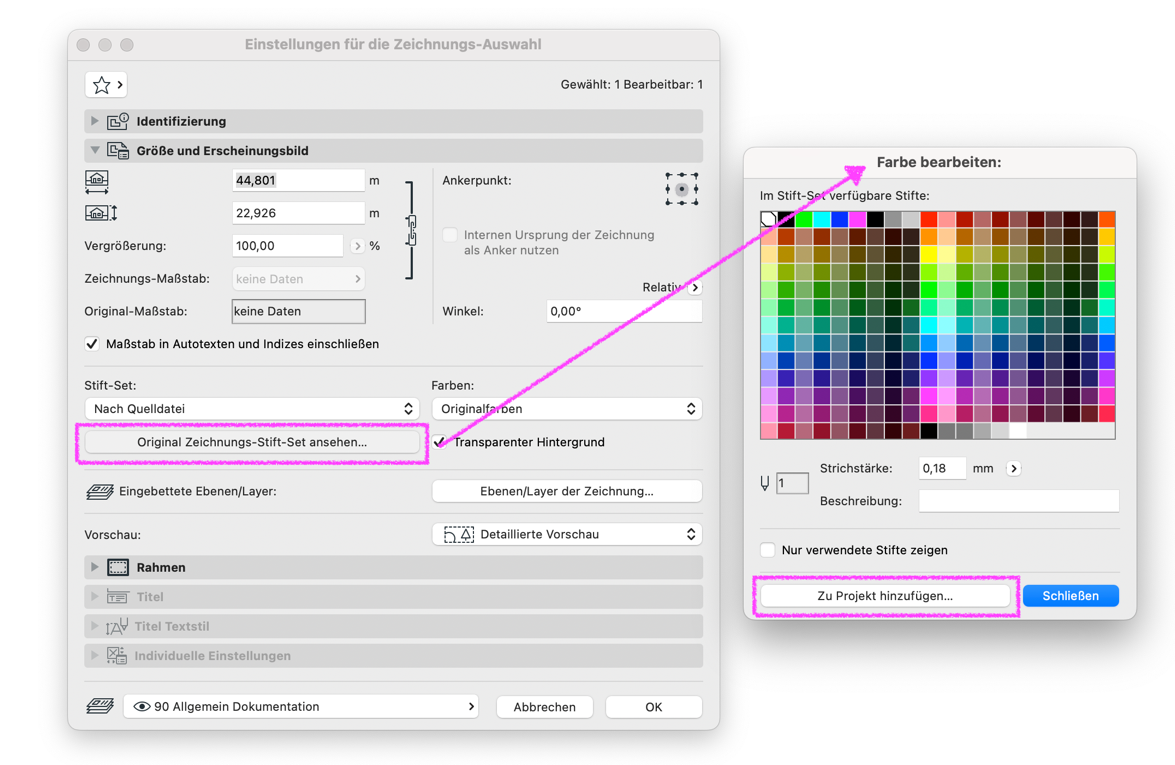

Wenn die DWG noch als Zeichnung platziert ist, dann kann über die Einstellungen für die Zeichnungs-Auswahl im Reiter Größe und Erscheinungsbild über die Schaltflächen Original Zeichnungs-Stift-Set ansehen… > Zu Projekt hinzufügen… das Stifte-Set den Projekt hinzugefügt und anschließend angewandt werden.
Alternativ kann das Stifte-Set über den Attribute-Manager unter Optionen > Element-Attribute übertragen werden.

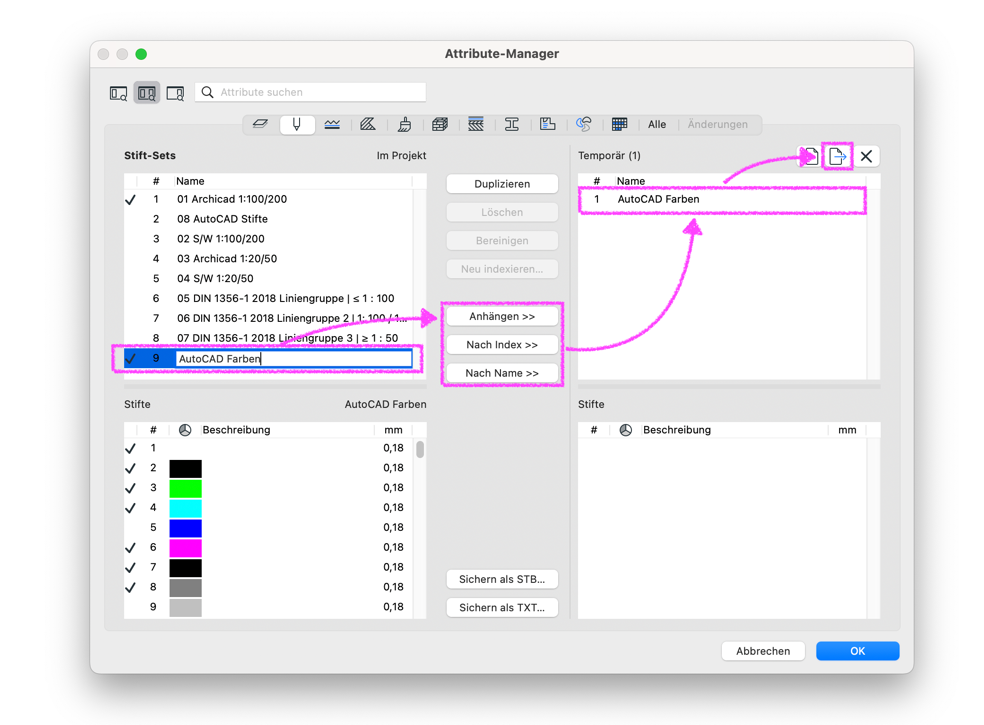

Wenn die DWG in Archicad über Ablage > Öffnen… > Öffnen geöffnet wurde, kann zuerst in den Schnell-Optionen kontrolliert, werden welches Stifte-Set eingestellt ist. Danach kann über den Attribute-Manager unter Optionen > Element-Attribute > Attribute-Manager… das Stifte-Set mittels den Schaltflächen Anhängen >>, Nach Index >> oder Nach Name >> in den Temporären Behälter übertragen werden. Aus dem Temporären Behälter kann das Stifte-Set ausgewählt und mit der Export-Schaltfläche als .xml-Datei exportiert werden. Mehr zum Thema Befehle zur Attributverwaltung.

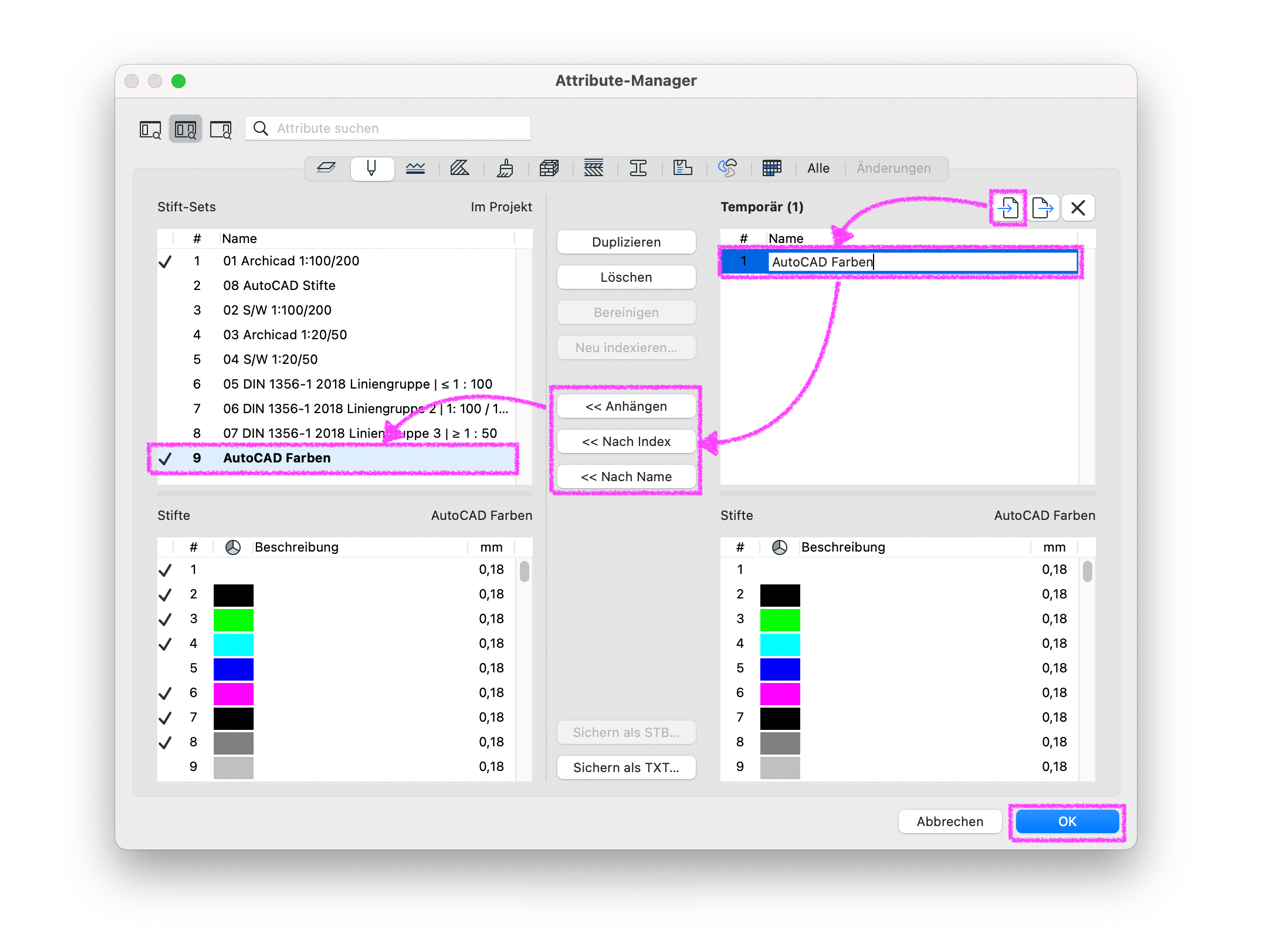

Die exportierte .xml-Datei kann anschließend in der Archicad Datei, in der das Stifte-Set fehlt, wieder über den geöffneten Attribute-Manager importiert werden. Hierzu muss zuerst im Attribute-Manager auf die Import-Schaltfläche geklickt und die xml.-Attribute-Datei ausgewählt werden. Anschließend taucht das Stifte-Set in dem Temporären Behälter auf und kann wieder nach der Auswahl über die Schaltflächen << Anhängen, << Nach Index oder << Nach Name in das Archicad-Projekt übertragen werden. Mit OK wird der Vorgang abgeschlossen.
Das importierte Stifte-Set kann dann in den Ausschnitts-Einstellungen fest eingestellt werden.
Hinweis:
Es sollte beachtet werden, dass pro Ausschnitt nur ein Stifte-Set angewandt werden kann. Unterschiedet sich das DWG-Stift-Set zu dem im Ausschnitt angewendeten Stifte-Set, ist es vorteilhaft die DWG in ein eigenes Arbeitsblatt mit passenden Stifte-Set-Einstellung zu importieren.
Soll der gleiche Ausschnitt mit nur einen Stifte-Set verwendet werden, dann müssen die Stifte des DWG-Imports an das verwendete Stifte-Set angepasst werden. Wird die DWG erneut importiert, muss dieses Vorgehen wiederholt werden.
2. DWG-Übersetzer-Einstellungen prüfen
In den DWG-Übersetzer-Einstellungen können zusätzlich Anpassungen für den Import vorgenommen werden.
Diese können über Ablage > Interoperabilität > DXF-DWG > DXF-DWG-Übersetzer... aufgerufen werden.

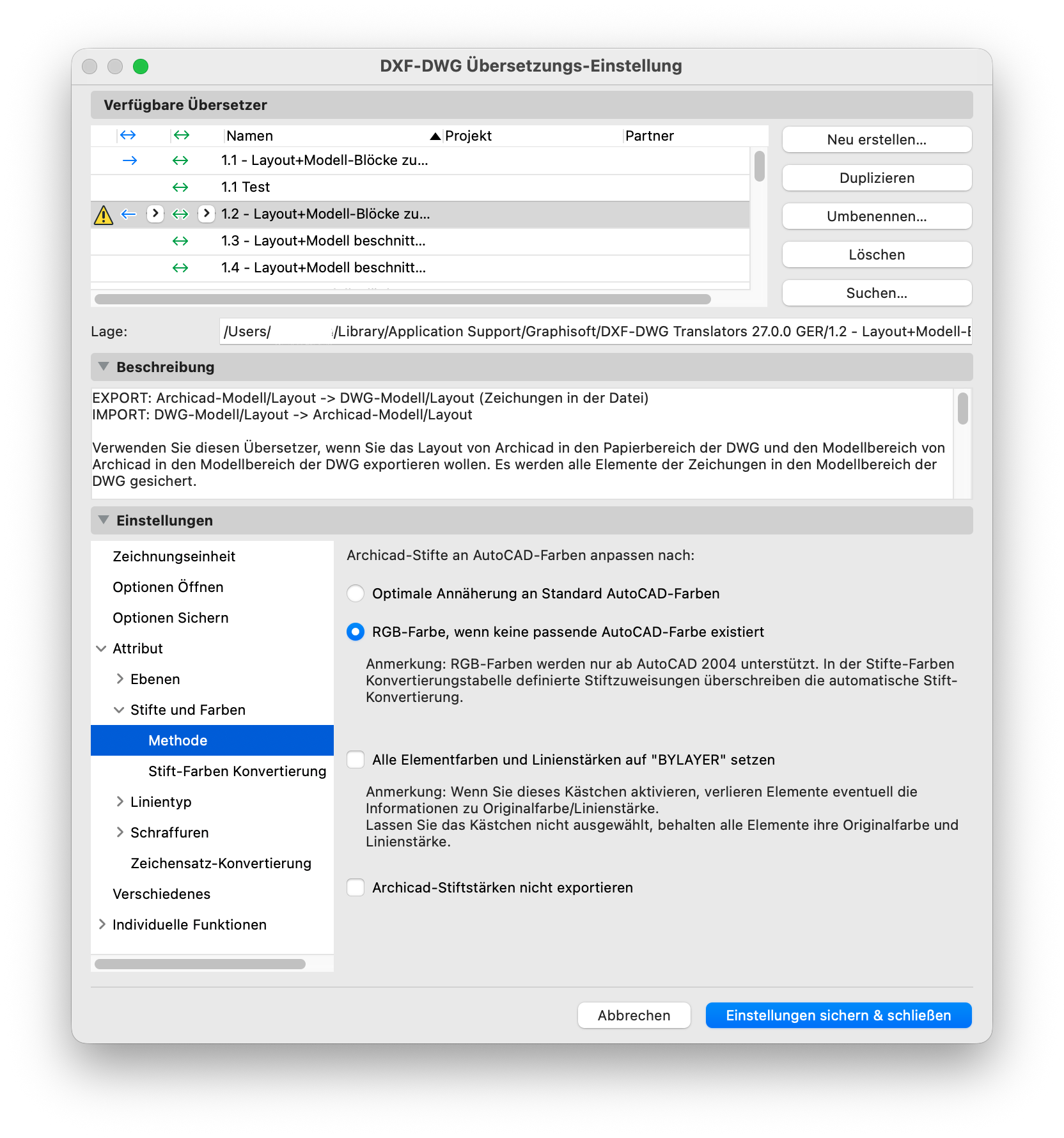

In den Einstellungen des genutzten Übersetzers, unter Attribut > Stifte und Farben > Methode kann zwischen Optimale annäherung an Standard AutoCAD-Farben und RGB-Farbe, wenn keine passende AutoCAD-Farbe existiert gewählt werden.
Beide Optionen sollten zum Vergleich des Imports getestet werden.
