Problemstellung

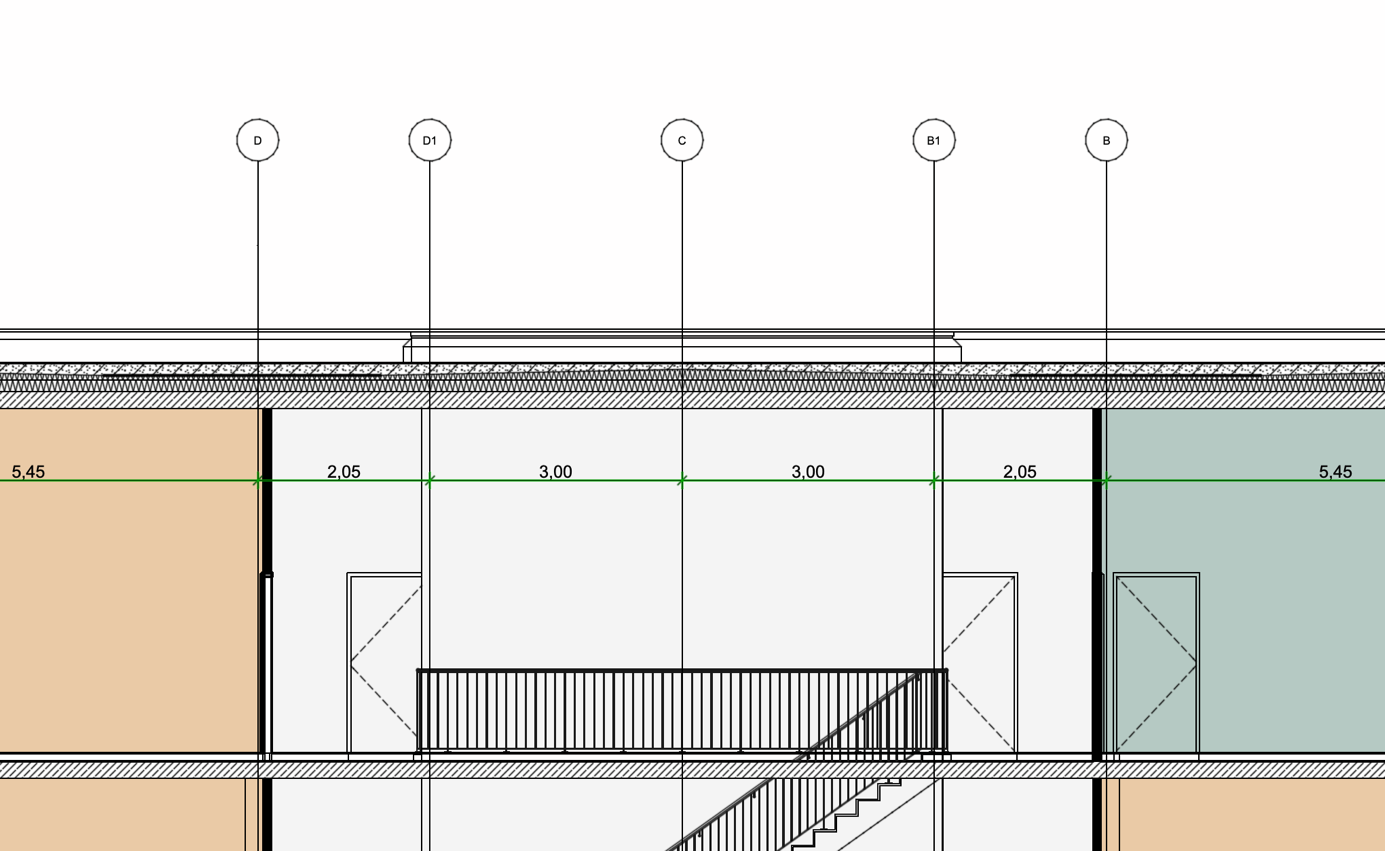

In einer Ansicht und/oder Schnitt sind Maßlinien vorhanden, die sich nicht entfernen lassen.
Troubleshooting
Die folgenden Punkte sind zu prüfen:
1. Ebene überprüfen

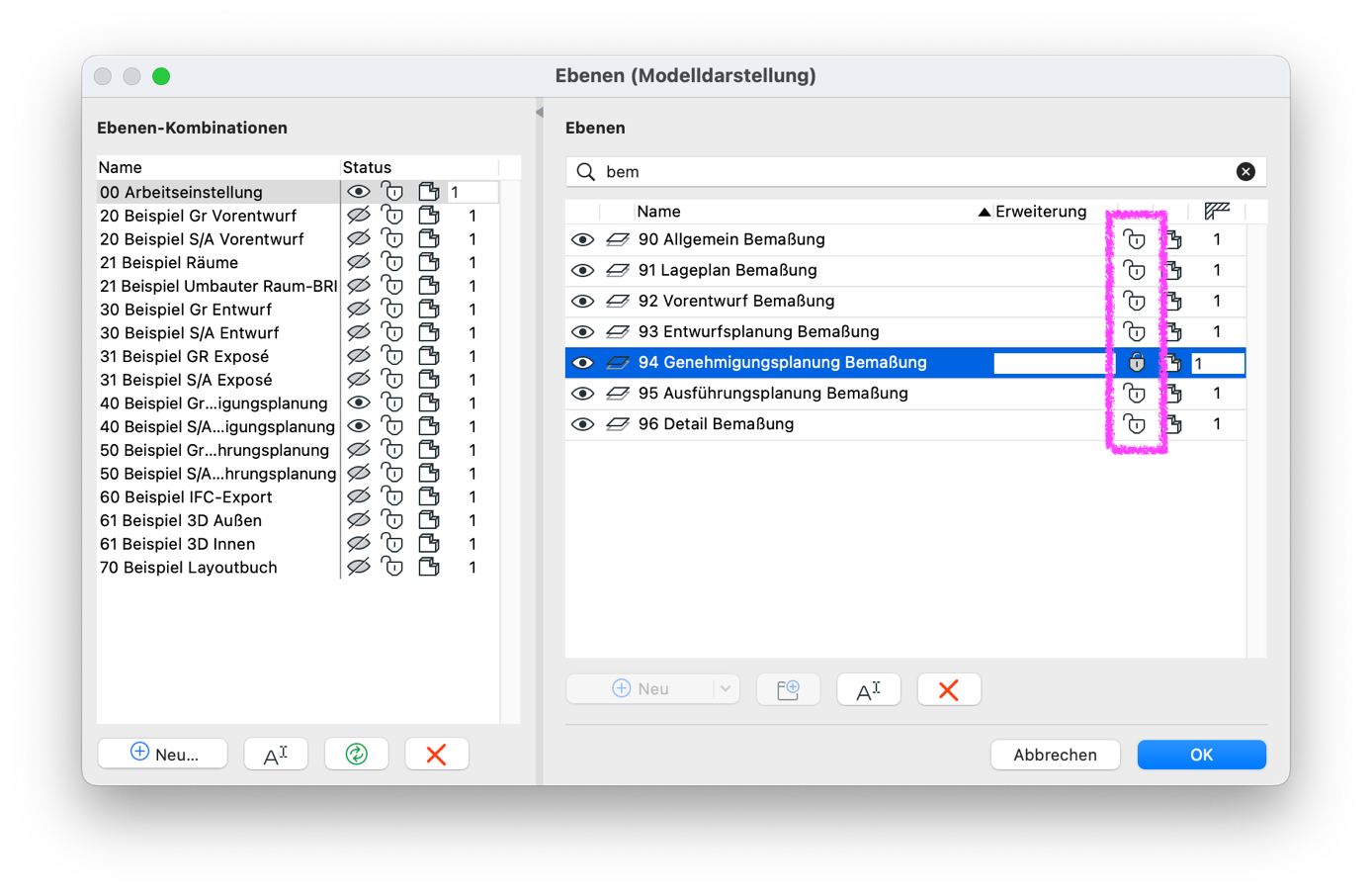

Dokumentation > Ebenen > Ebenen (Modelldarstellung)
Ist die Ebene, auf der sich die Maßketten befinden, entsperrt?
2. Element entsperren

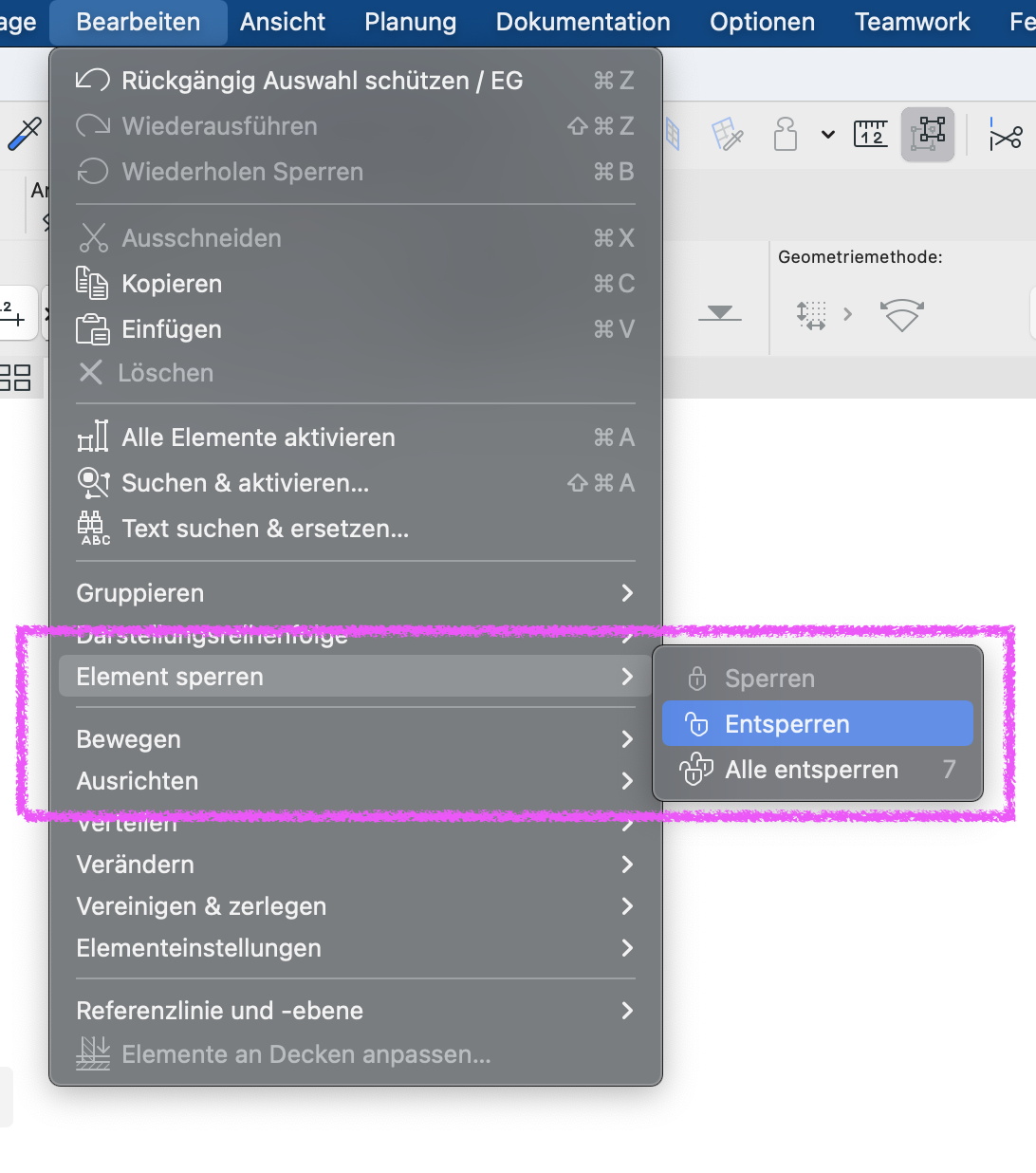

Bearbeiten > Element sperren > Entsperren
Sind die Maßkette bzw. die Maßlinien entsperrt?
3. Ansichts-/Schnitteinstellungen prüfen

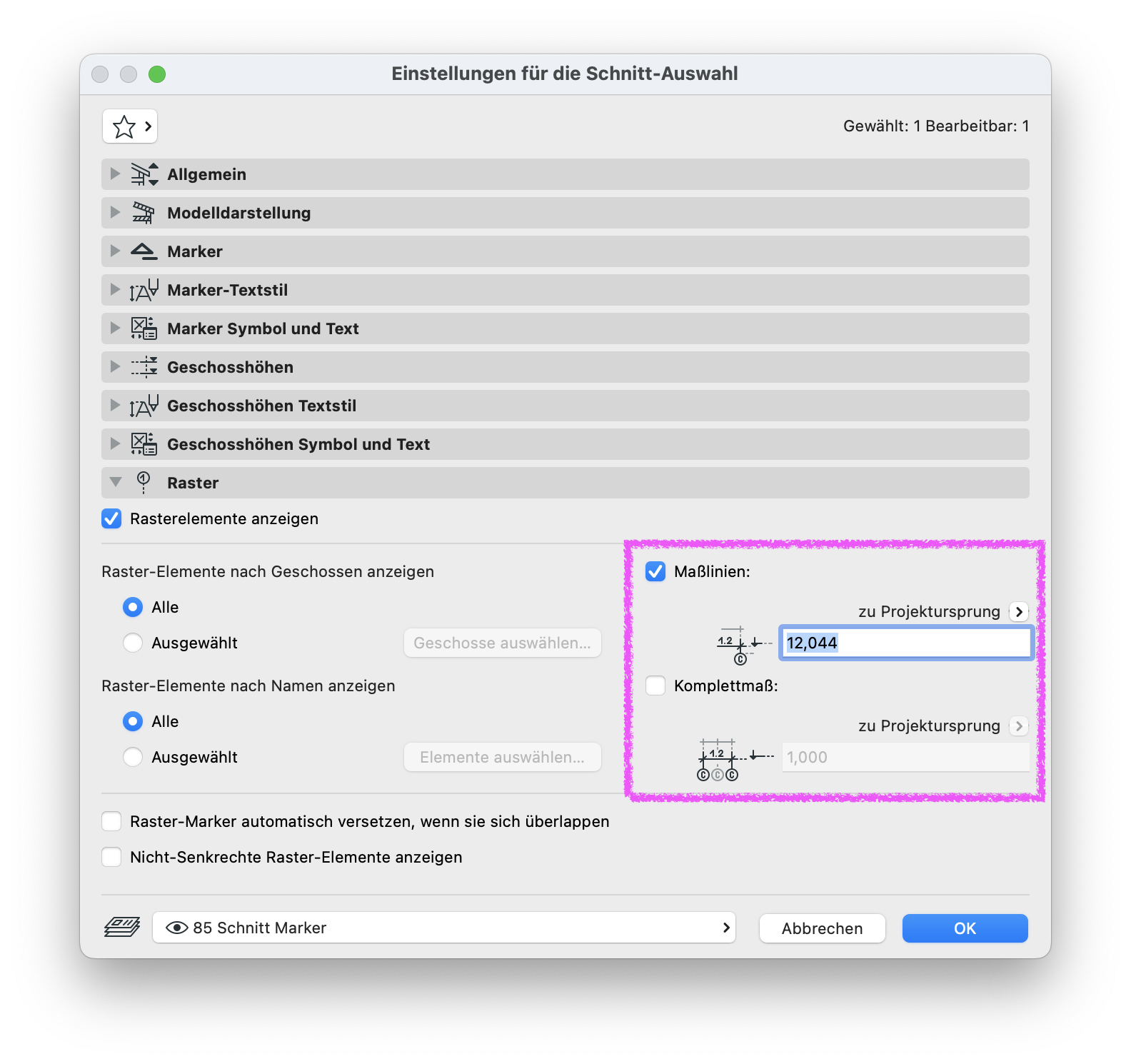

Einstellungen für Ansicht-/Schnitt-Auswahl > Raster
Sind „Maßlinien“ und/oder „Komplettmaß“ aktiviert?
Gut zu wissen: Im Falle eines Teamwork-Projektes müssen nicht nur die Zeichnungs-Inhalte einer Ansicht/eines Schnittes reserviert sein, sondern auch die Ansicht/der Schnitt im Navigator, so dass die Einstellungen geändert werden können.
4. Update der verwendeten Archicad-Version prüfen
Hilfe > Nach Updates suchen…
Ist die verwendete Archicad-Version aktuell? Falls nicht, so muss ein Update durchgeführt werden. Alternativ bietet der folgende Link eine Übersicht der Updates (auf diesem Wege sind auch „Preview-Updates“ einsehbar):
5. Projektdatei mit Öffnen & Reparieren öffnen
Sofern alle vorherigen Schritte nicht geholfen haben, kann die Projektdatei mit der Funktion „Öffnen & Reparieren“ geöffnet werden. Im Falle eines Teamwork-Projektes muss im Vorfeld daraus eine Solodatei (pln-Format) erstellt werden.
