Problemstellung
Wenn in Archicad über den Publisher eine oder mehrere DWGs exportiert werden, erscheint die folgende Warnung:

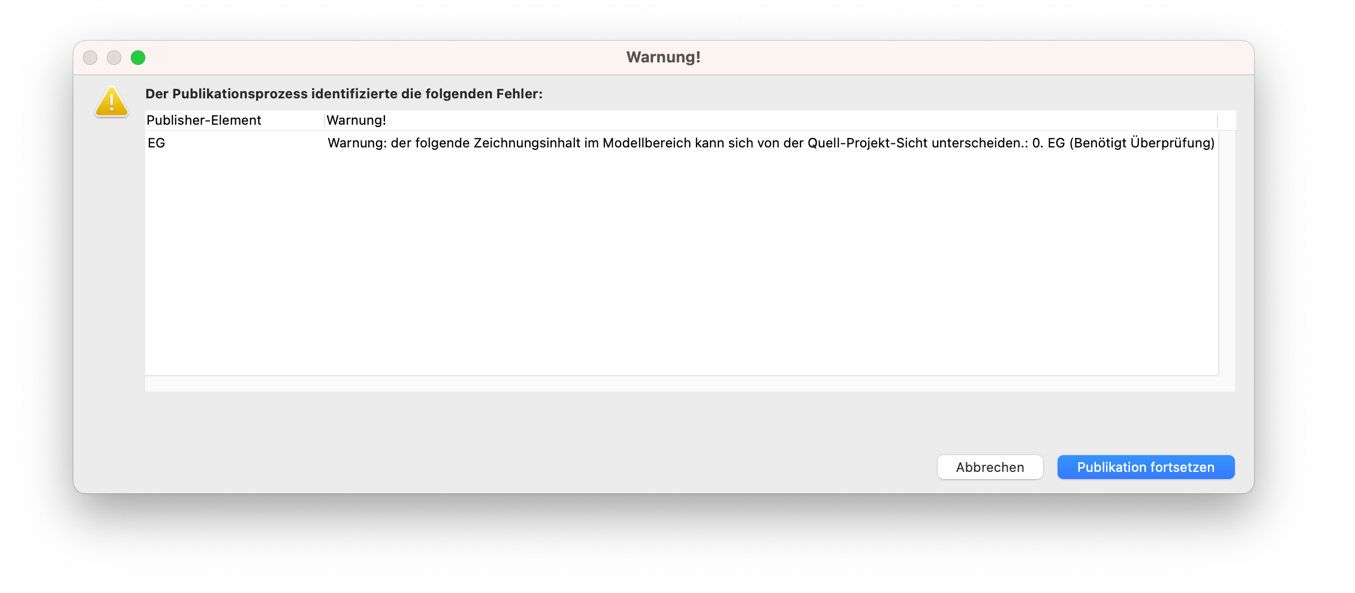

Warnung: der folgende Zeichnungsinhalt im Modellbereich kann sich von der Quell-Projekt-Sicht unterscheiden.: Betroffene Zeichnung (Benötigt Überprüfung)
Troubleshooting
1. Aktualisierungsmodus prüfen

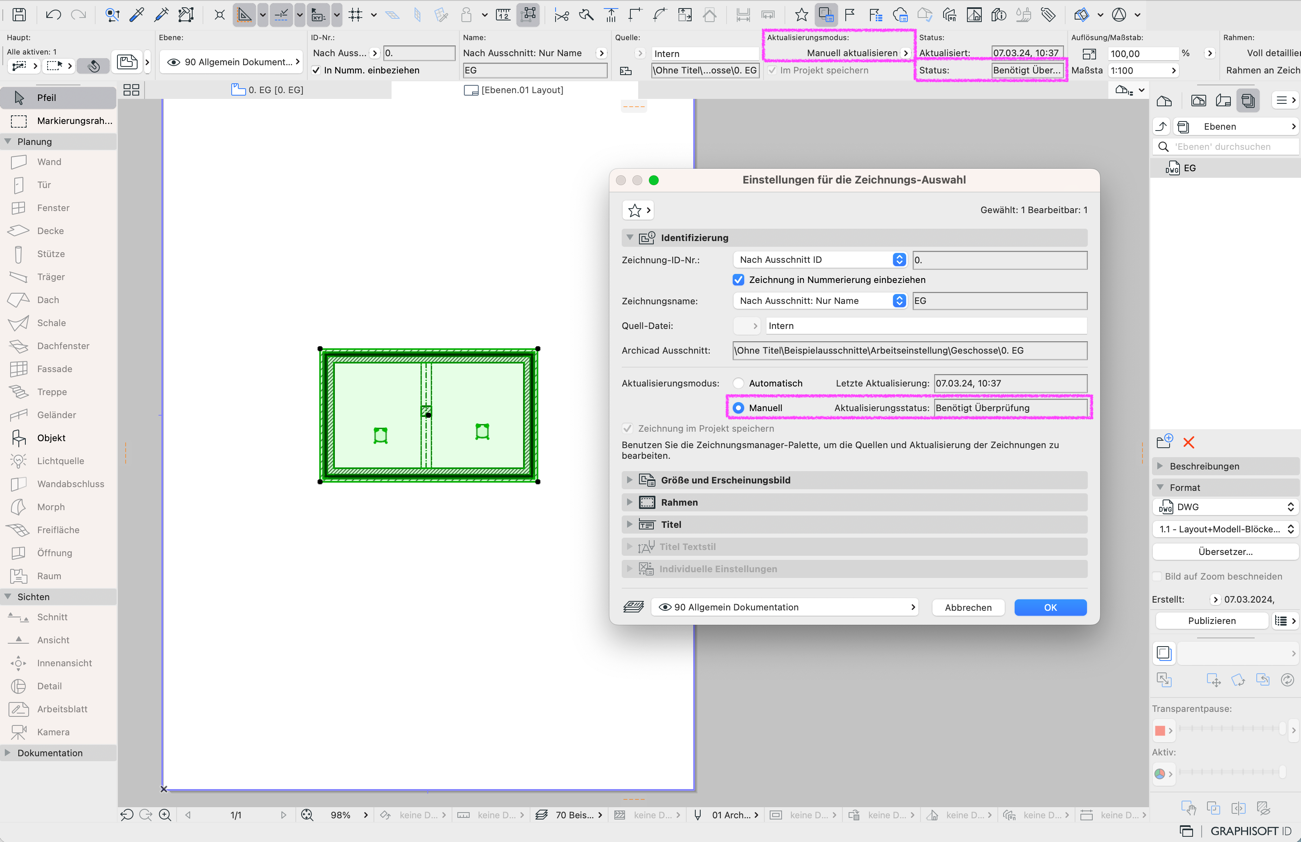

Zeichnungen, welche auf Layouts platziert werden, sowie anschließend zur DWG übergeben werden sollen und den Aktualisierungsmodus: Manuell eingestellt haben, können abweichende Zeichnungsinhalte zwischen Layout und Modellbereich verursachen.

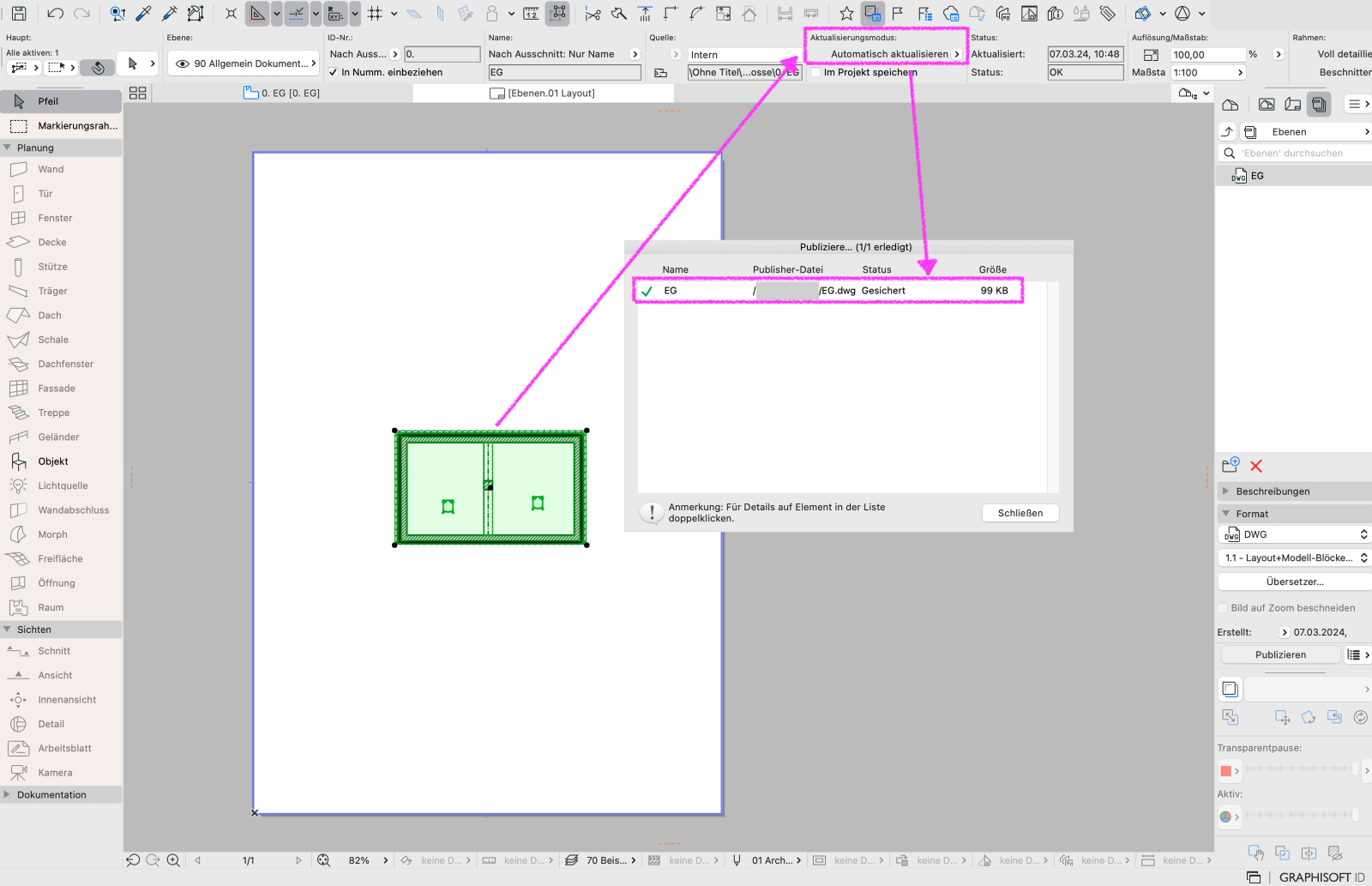

Vor dem Export muss für das beste DWG Export-Ergebnis der Aktualisierungsmodus: Automatisch statt Manuell eingestellt werden. Durch den Aktualisierungsmodus: Automatisch werden platzierte Zeichnungen automatisch aktualisiert und sind auch während des DWG Exports aktuell.
Nach dem DWG Export kann der Aktualisierungsmodus wieder auf Manuell gestellt werden.
Hinweis:
Im Zeichnungsmanager kann für mehrere Zeichnungen der Aktualisierungsmodus für die Zeichnungen verändert werden.
2. Fehlende oder individuelle Ausschnitts-Einstellungen prüfen

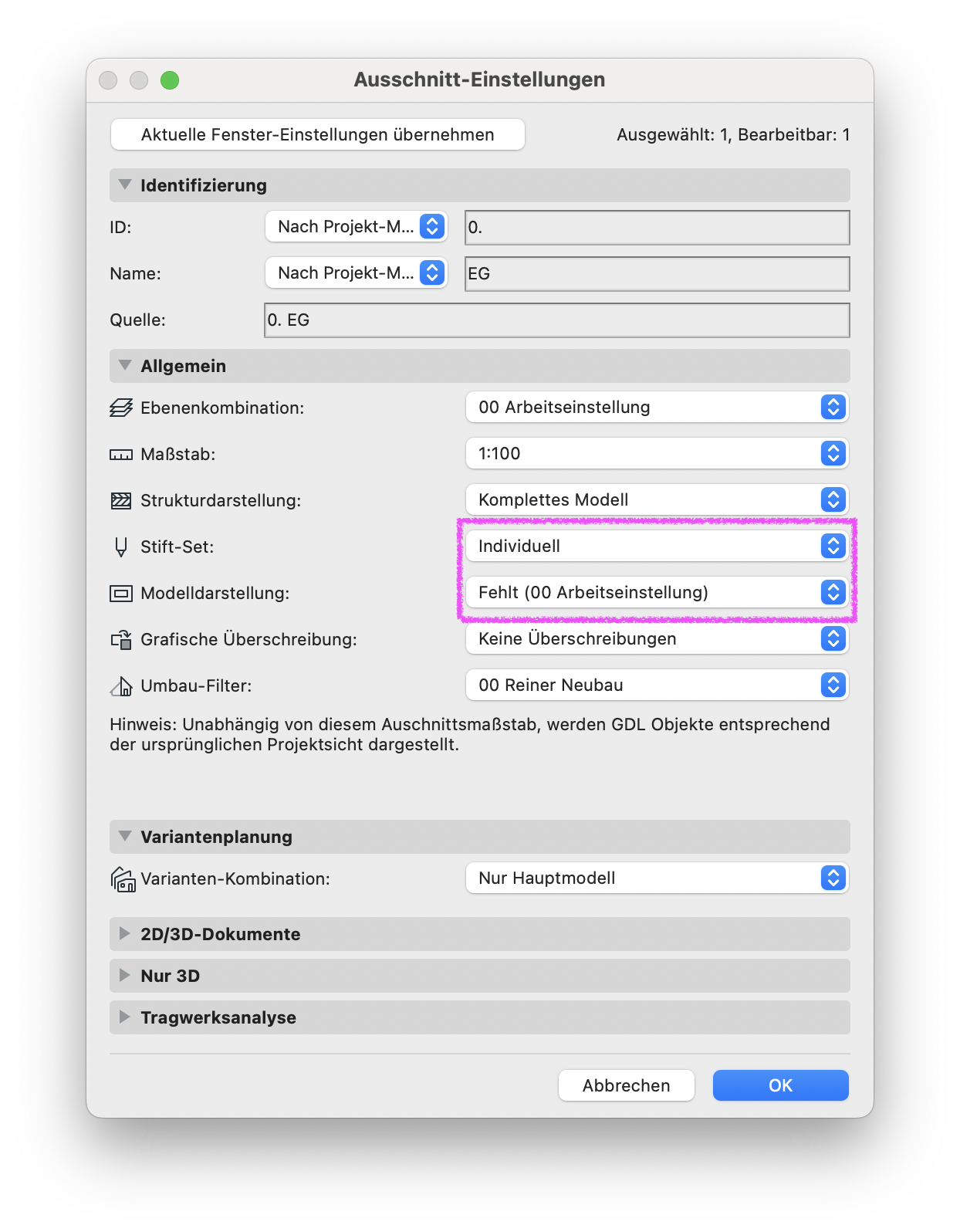

Wenn die platzierten Zeichnungen fehlende oder individuelle Ausschnitt-Einstellungen aufweisen, wird die gleiche Meldung angezeigt.
- Fehlende Ausschnitt-Einstellungen müssen mit vorhanden Ausschnitt-Einstellungen ersetzt werden.
- Individuelle Ausschnitt-Einstellungen müssen abgespeichert und in den Ausschnitt-Einstellungen ausgewählt werden.
Hinweis:
Fehlende und individuelle Ausschnitt-Einstellungen können unter Umständen zu Abstürzen führen. Sie müssen wie im Artikel Archicad stürzt ab bei Bearbeitung von Layout, Ansichten/Schnitt, Transparentpause, beim beenden o.ä. beschrieben korrigiert werden.
