Problemstellung
Aus der in Archicad erstellten DWG werden bestimmte Zeichnungsinhalte in Grau dargestellt. Die Darstellung der Farben weicht damit bei bestimmten Ebenen in Archicad mit bestimmten Layern in der exportierten DWG ab.

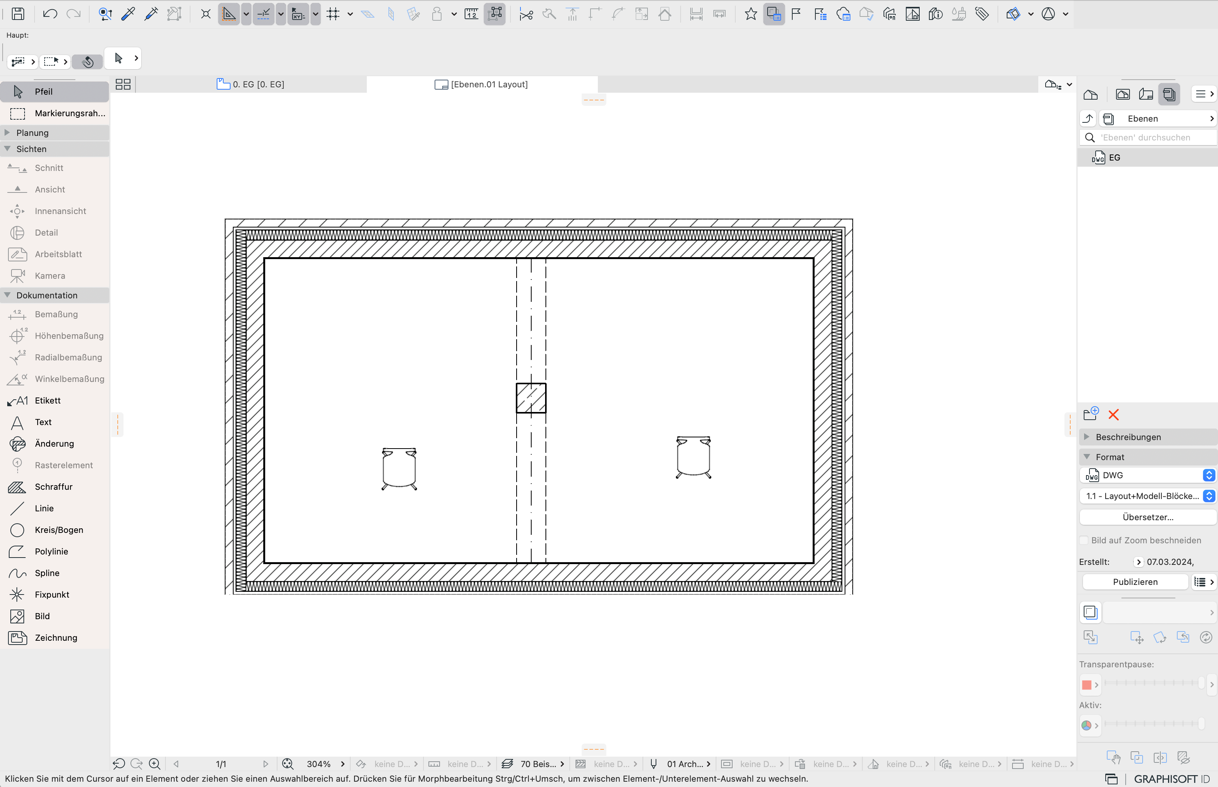

Darstellung in Archicad:

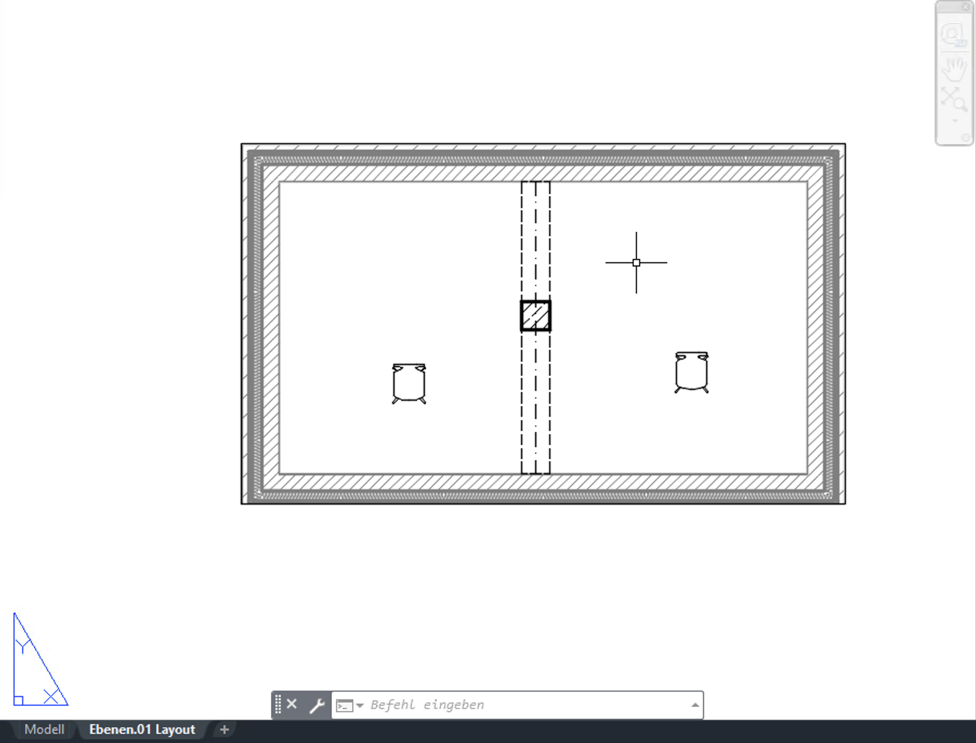

Darstellung in der aus Archicad exportierten DWG in einem Viewer/AutoCAD:
Troubleshooting
Gesperrte Ebenen prüfen

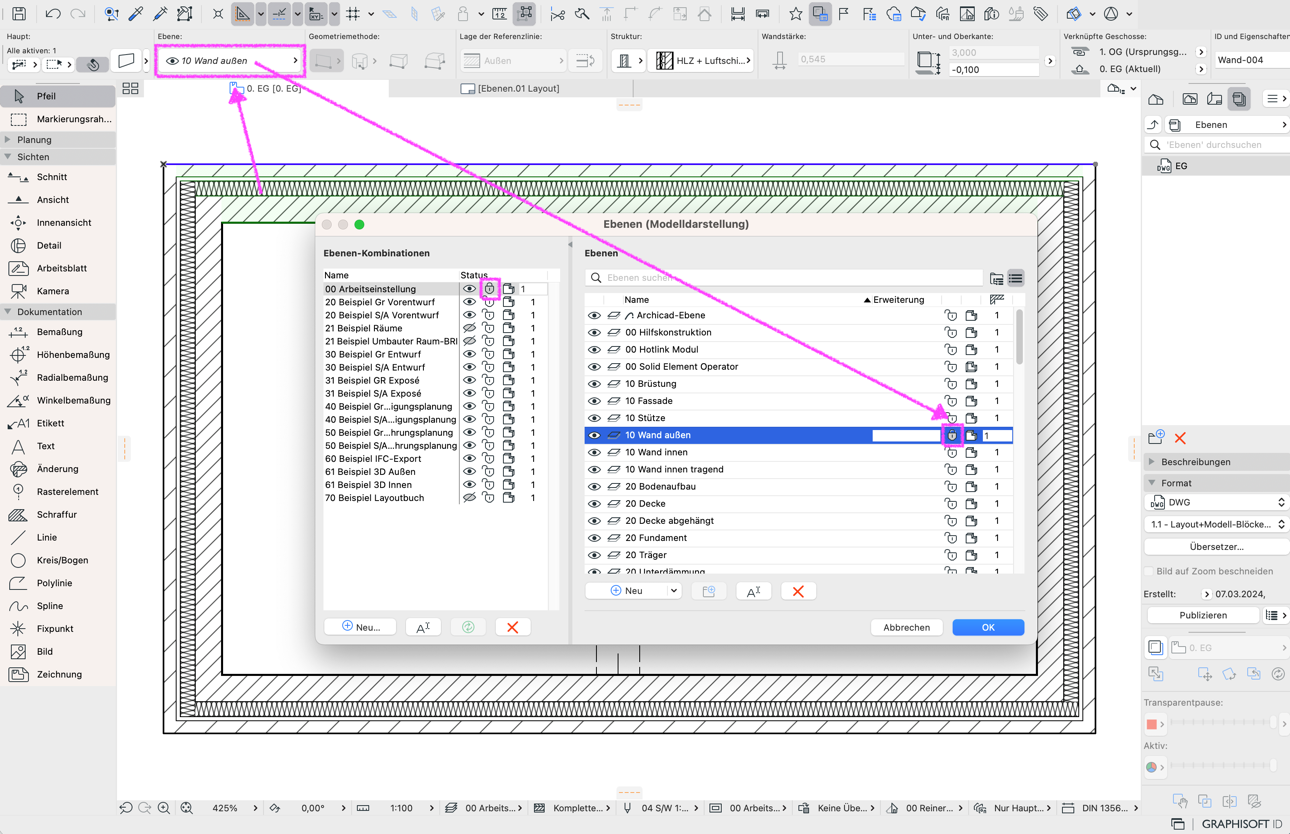

Wenn aus der in Archicad exportierten DWG im DWG Viewer oder AutoCAD die Inhalte einiger Ebenen grau dargestellt werden, kann das daran liegen, dass in Archicad in der Ebenen-Kombination die betroffenen Ebenen geschützt wurden.
Die Ebene kann in Archicad entsichert werden und anschließend die DWG erneut exportiert werden.
Hinweis:
Alternativ kann auch direkt in der DWG der entsprechende Layer entsperrt werden.
