Problembeschreibung
In der exportierter IFC Datei wird ein Element mit falscher Geometrie bzw inkorrekter Beschneidung bzw. ohne Verbindung dargestellt. Zum Beispiel:
- Getrimmte Wand wird ungetrimmt ausgegeben
- Decke, die ein Durchbruch enthält, wird ohne Öffnung exportiert
- Und andere
Troubleshooting
1. Exportierte IFC im IFC-Viewer prüfen
IFC Modell soll nicht mit Archicad zur Prüfung geöffnet werden – dabei wird IFC beim Import konvertiert und die Prüfung erfolgt somit nicht korrekt.
Kostenloser IFC Viewer zum herunterladen:
Ist das Modell im Viewer korrekt dargestellt? Dann liegt das Problem an der Import-Seite.
Ist das Modell im Viewer auch falsch dargestellt? Dann weiter zu Schritt 2.
2. Geometriekonvertierung anpassen

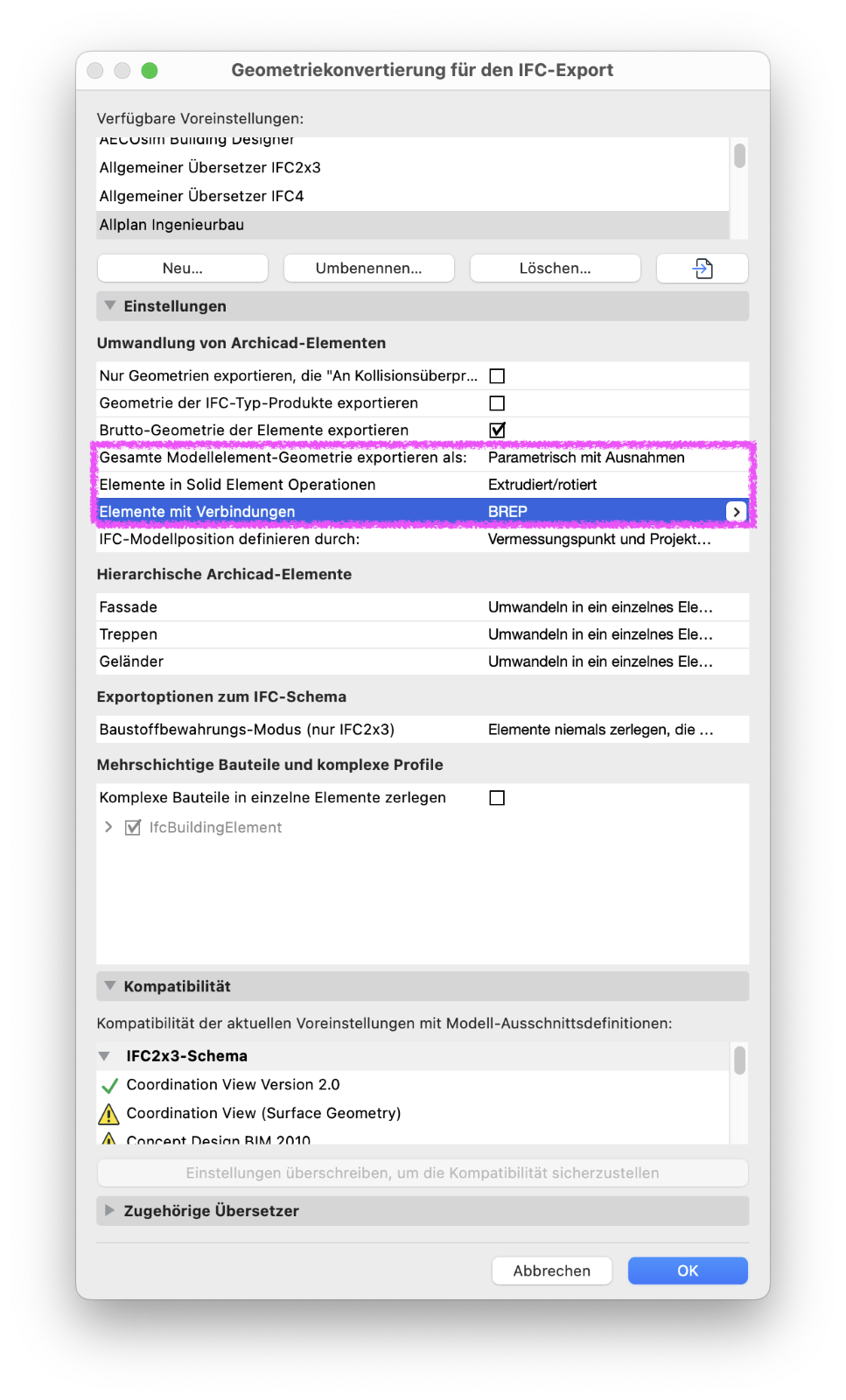

Ablage > Interoperabilität > IFC > IFC Übersetzer > Geometriekonvertierung
Unter Umwandlung von Archicad Elementen > gesamte Modellelement-Geometrie exportieren als kann eine Umstellung helfen:
(je nach dem welche Elemente betroffen sind) Elemente mit Solid Element Operationen bzw. Elemente mit Verbindungen auf BREP einstellen.
3. IFC erneut exportieren
Nach Anpassung im Übersetzer die IFC erneut exportieren und im Viewer prüfen.
