Problembeschreibung

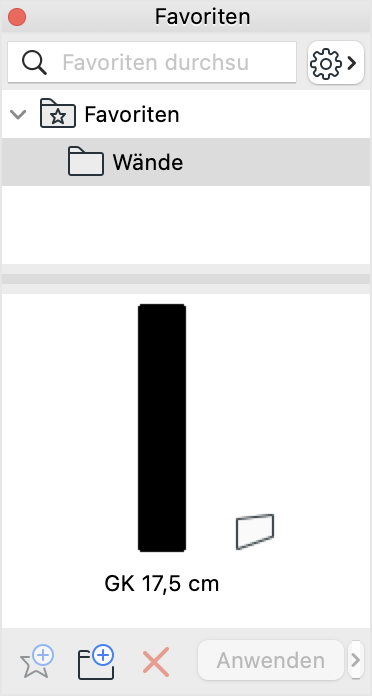

Nach dem Import wird ein Favorit in der Favoriten-Palette schwarz angezeigt. Wenn ein importierter Favorit angewendet wird, dann erscheint das Element im Grundriss, Schnitt oder 3D schwarz.
Troubleshooting
Attribute, auf die der Favorit zurückgreift (zB Baustoffe, Mehrschichtige Bauteile, Oberflächen etc), werden nicht mit dem Favoriten-Import importiert. Bei fehlenden Attributen wird der Favorit bzw. das betroffene Element schwarz dargestellt. Die Attribute müssen separat in die Datei importiert werden.
1. Betroffene Attribute prüfen
Ursprungsdatei, aus der Favorit exportiert wurde, öffnen und in dem Favorit verwendete Attribute prüfen:
- Favorit anwenden, Einstellungen im Werkzeug prüfen – zB Oberflächen, Mehrschichtiger Aufbau, Baustoffe etc
- Alle dem mehrschichtigen Bauteil zugewiesene Attribute lassen sich über Optionen > Element-Attribute > Attribute-Manager prüfen
- Ggf. einzelne Attribute „nachforschen“ über Attribute-Manager
2. Betroffene Attribute in die Zieldatei importieren
- Zieldatei öffnen > Optionen > Element-Attribute > Attribute-Manager
- Auf Import-Symbol klicken und die Ursprungs-Datei auswählen.
- Gewünschte Attribute importieren.
Hinweis: mehr Informationen zum Attribute-Manager unter diesem Link.
