Problembeschreibung
Eine importierte DWG-Zeichnung wird im falschen Massstab bzw zu groß oder zu klein dargestellt.
Troubleshooting
1. DWG im DWG-Viewer prüfen
DWG Datei soll nicht mit Archicad zur Prüfung geöffnet werden – dabei wird DWG beim Import konvertiert und die Prüfung erfolgt somit nicht korrekt.
Kostenlose DWG Viewer zum herunterladen sind im Internet verfügbar.
Ist die Zeichnung im Viewer korrekt dargestellt? Dann weiter zu Schritt 2.
Hat die Zeichnung im Viewer auch eine falsche Größe? Dann liegt das Problem an der Export-Seite.

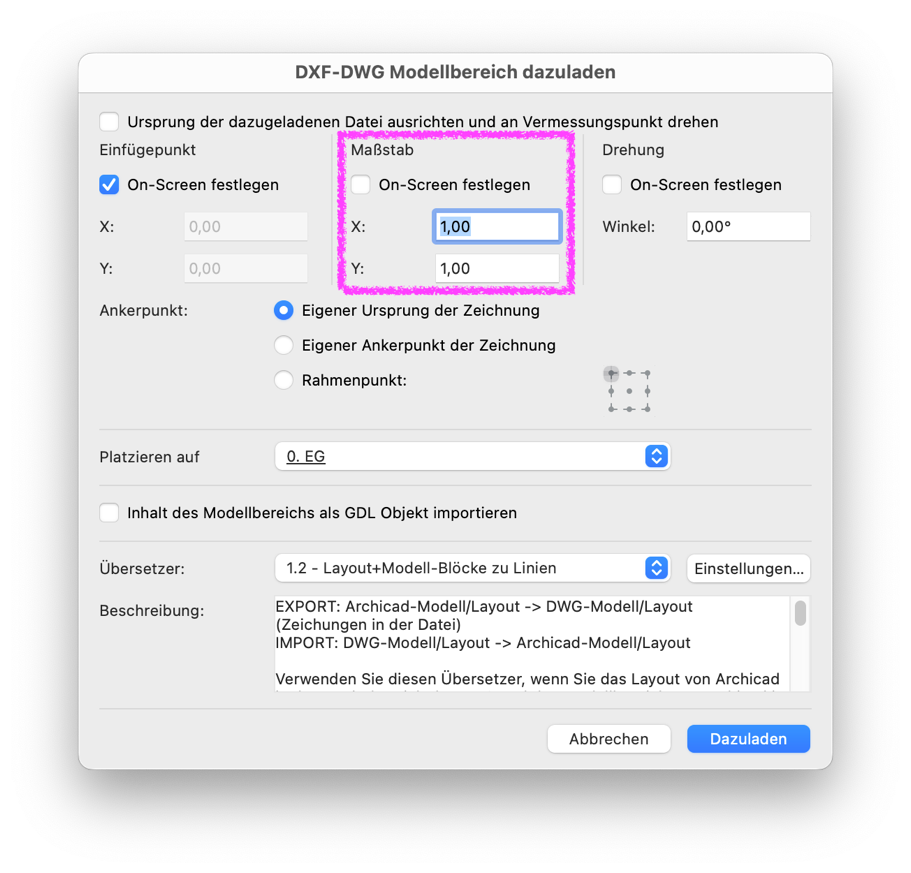

2. Über Dazuladen importieren
Ablage > Interoperabilität > Dazuladen
In dem Import-Dialog kann Maßstab angepasst werden.
On-screen festlegen – mit dieser Option kann Maßstab graphisch bestimmt werden

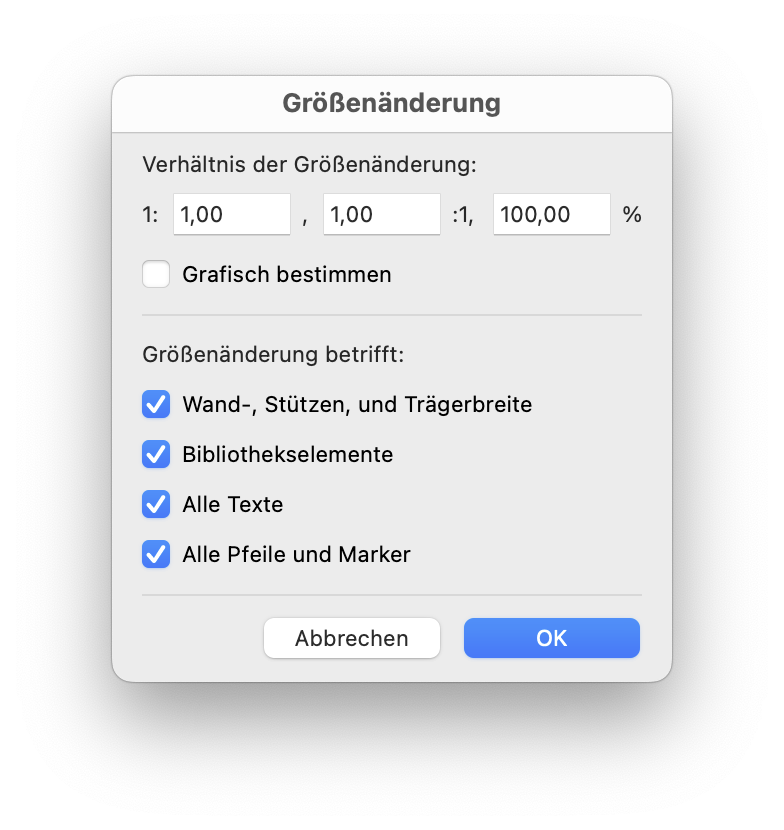

3. Nach dem Import die Größe verändern
Importierte Zeichnung auswählen und
Bearbeiten > Verändern > Größenänderung wählen.
Hier kann die Größe numerisch oder graphisch verändert werden.
