Problemstellung
Nach dem DWG-Export aus Archicad wird die Datei gedreht in ein anderes Programm importiert. Die exportierte DWG-Datei ist gedreht bzw. falsch orientiert.
Troubleshooting
1. Exportierte DWG im DWG-Viewer prüfen
DWG-Dateien können nicht mit Archicad geprüft werden, da Archicad die Datei erneut mit einem Übersetzer konvertieren muss. Für die Prüfung wird ein DWG Viewer benötigt.
- Kostenlose DWG-Viewer zum herunterladen sind im Internet verfügbar.
- Die Zeichnung mit dem Viewer öffnen.
- Wird die Zeichnung im Viewer korrekt ohne Drehung dargestellt?
Dann liegt das Problem am Import. Es müssen die Import-Einstellungen überprüft werden. - Ist die Zeichnung im Viewer auch gedreht? Dann muss mit Schritt 2 weitergemacht werden.
2. Nordrichtung prüfen
- Optionen > Projekt-Präferenzen > Lage-Einstellungen > Nordrichtung öffnen.
- Ist der eingestellte Winkel korrekt?
3. Abstimmung des Dateiursprungs im DWG-Übersetzer prüfen

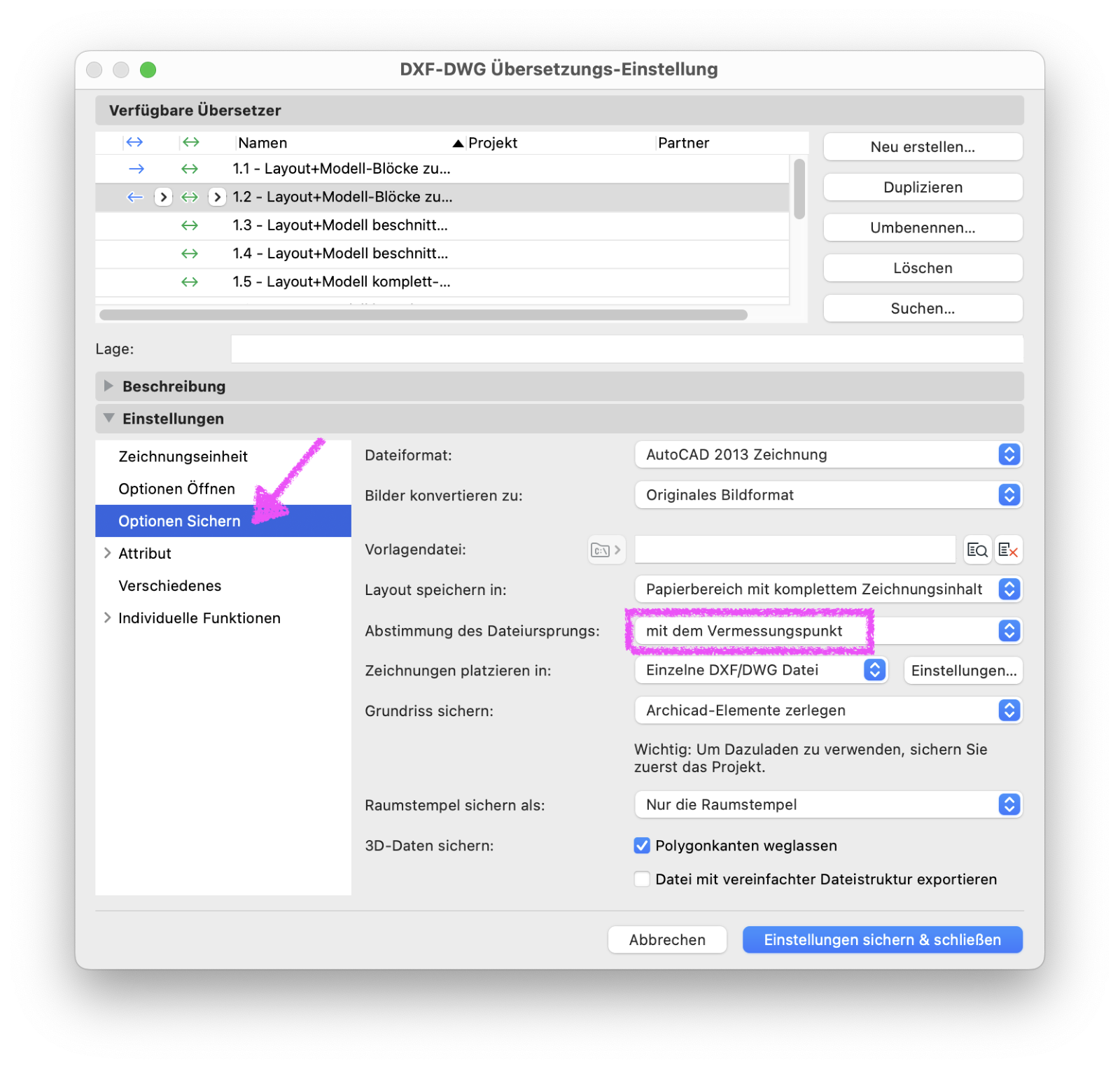

- Ablage > Interoperabilität > DXF-DWG > DXF-DWG-Übersetzer… > Übersetzer auswählen > Einstellungen > Optionen Sichern öffnen.
- Was ist unter Abstimmung des Dateiursprungs: eingestellt?
- Mit dem Vermessungspunkt – Vermessungspunkt inkl. Nordrichtung wird berücksichtigt
- Mit dem Projektursprung – Nordrichtung (und Vermessungspunkt) nicht berücksichtigt
