Problembeschreibung
Das exportierte IFC-Modell ist gedreht. Der IFC-Export aus Archicad wird in ein anderes Programm gedreht importiert.
Troubleshooting
1. Exportierte IFC im IFC-Viewer prüfen
Ein IFC-Modell kann nicht mit Archicad überprüft werden, da Archicad das Exportergebnis erneut mit einem Übersetzer konvertieren muss. Die Prüfung muss deswegen mit einem IFC-Viewer erfolgen.
- Kostenloser IFC-Viewer zum Herunterladen: Solibri Anywhere
- Wird das Modell im Viewer korrekt ohne Drehung dargestellt?
Dann liegt das Problem am Import der IFC und die Importeinstellungen des verwendeten Programms müssen überprüft werden. - Wird das Modell im Viewer auch gedreht?
Dann muss mit Schritt 2 weitergemacht werden.
2. Nordrichtung prüfen

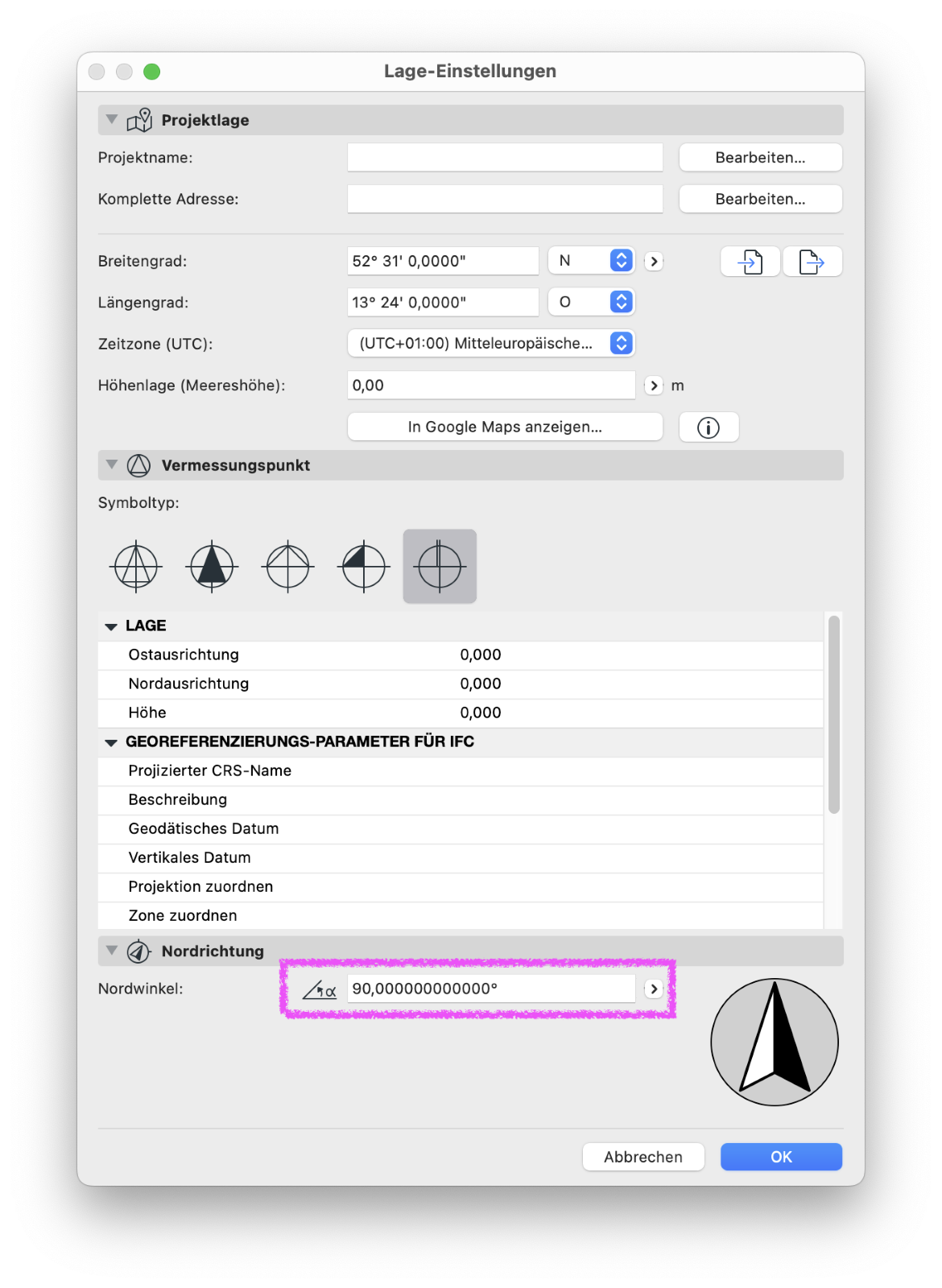

- Optionen > Projekt-Präferenzen > Lage-Einstellungen > Nordrichtung öffnen.
-
Ist der eingestellte Nordwinkel korrekt?
Wenn dieser inkorrekt festgelegt wurde, muss der Wert korrigiert werden.
3. Geometriekonvertierung im IFC-Übersetzer prüfen
- Ablage > Interoperabilität > IFC > IFC-Übersetzer… > Übersetzer auswählen > Geometriekonvertierung öffnen.
-
Was ist unter IFC-Modellposition definieren durch: eingestellt?
- Vermessungspunkt und Projektursprung – Vermessungspunkt inkl. Nordrichtung wird berücksichtigt
- Nur Projektursprung – Nordrichtung (und Vermessungspunkt) nicht berücksichtigt
- Nur Vermessungspunkt – Nordrichtung (und Vermessungspunkt) berücksichtigt
