Problembeschreibung
In einer exportierten DWG werden Zeichnungen, die auf Layout übereinandergelegt wurden, im Modellbereich nur nebeneinander platziert. Ausschnitte, die im Layout sich überlagern oder direkt aneinander angrenzen, werden im Modellbereich der DWG mit einem falschen Abstand zueinander gezeigt.
Troubleshooting
Es ist nicht möglich, verschiedene Ausschnitte im DWG-Modellbereich übereinander gelegt zu exportieren. Ebenfalls ist es nicht möglich, den Abstand der Zeichnungen zueinander im Modellbereich gleich wie im Layoutbereich zu behalten.
Alternativ sind folgende Optionen möglich.
1. Exportierte DWG im DWG-Viewer prüfen
Die DWG sollte nicht mit Archicad zur Prüfung geöffnet werden – dabei wird die DWG beim Import konvertiert und die Prüfung erfolgt somit nicht korrekt.
Kostenlose DWG-Viewer zum Herunterladen sind im Internet verfügbar.
Ist der Modellbereich der DWG im Viewer auch fehlerhaft? Dann weiter zu Schritt 2.
2. Separate DWGs exportieren
Gewünschte Ausschnitte als einzelne separate DWG-Dateien exportieren. Wenn Export direkt aus dem Ausschnittsbereich erfolgt, dann wird DWG nur mit Modellbereich exportiert.
3. Nur Layout exportieren

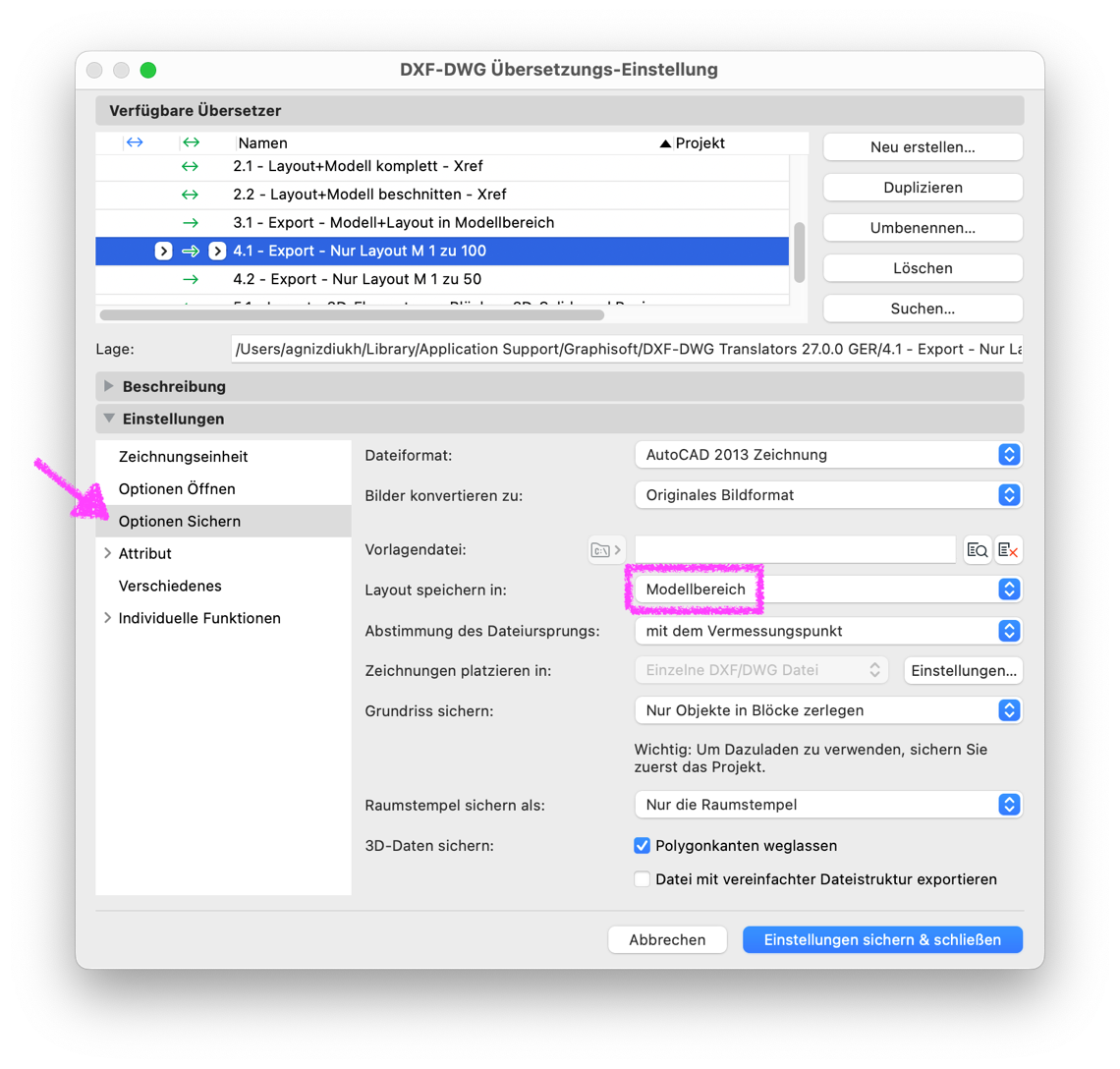

Alternativ ist es möglich, nur das Layout ohne Original-Ausschnitte in der DWG zu exportieren. Dazu den Übersetzer 4.1 Nur Layout… oder 4.2 Nur Layout… verwenden oder die entsprechende Einstellung im eigenen Übersetzer vornehmen:
Dabei wird das Layout im Modellbereich exportiert.
Hinweis: in diesem Fall wird die DWG nicht georeferenziert ausgegeben.
