Problembeschreibung
Mit dem Öffnungswerkzeug wird kein Durchbruch im Dach erstellt.
Troubleshooting
Hinweis:
Ab Archicad 28 und neuer: Es ist möglich, mit dem Öffnungswerkzeug ein Durchbruch in Dach zu erstellen.
Archicad 27 und älter: Es ist nicht möglich, mit dem Öffnungswerkzeug eine Öffnung in einem Dach zu erstellen. Es müssen die unten aufgelisteten Schritte ausgeführt werden.
1. Öffnung mit Dachwerkzeug erstellen
- Dach im Grundriss auswählen

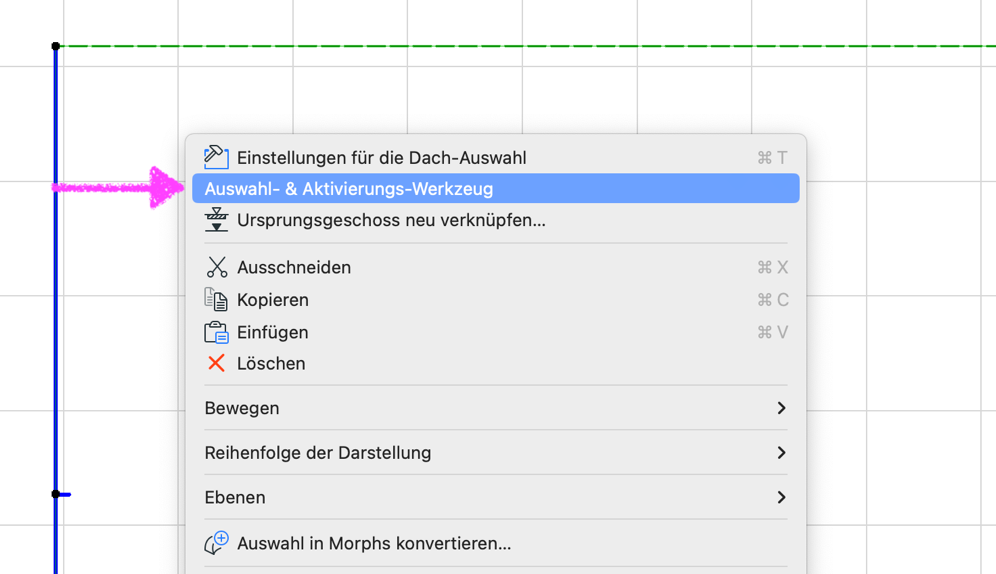

- Rechtsklick > Auswahl- & Aktivierungswerkzeug

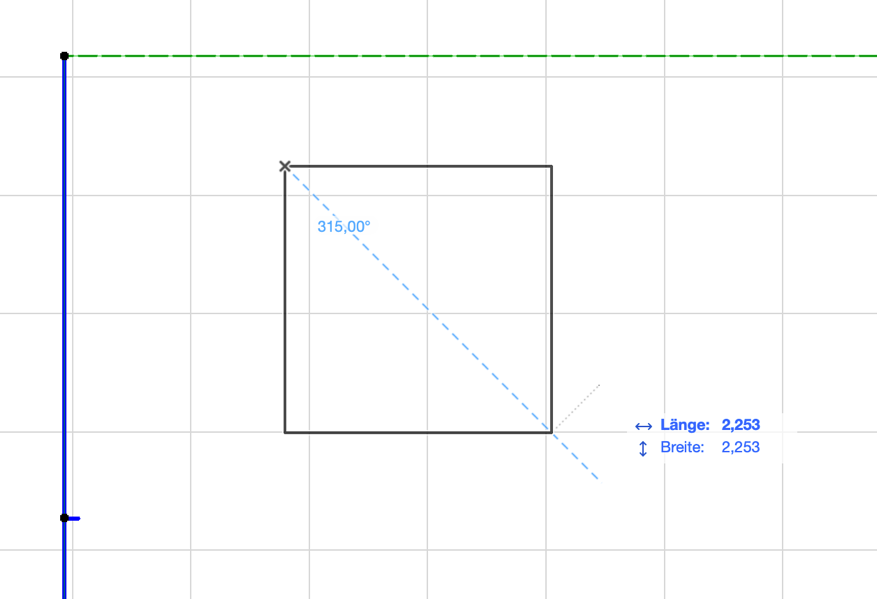

- Öffnungspolygon im Grundriss auf dem Dach einzeichnen
Hinweis:

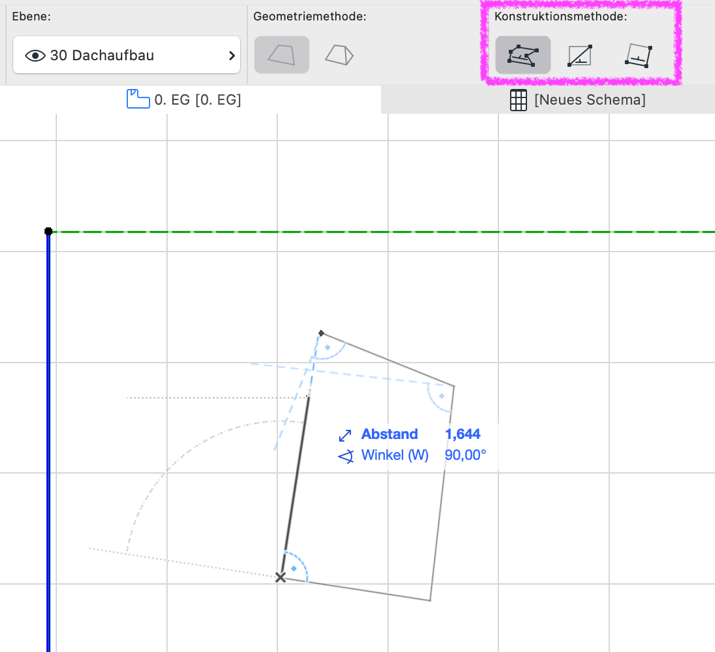

Durch Veränderung der Konstruktionsmethode lassen sich auch nicht-rechteckige Öffnungen erstellen.
2. 2D Öffnungssymbol benutzen

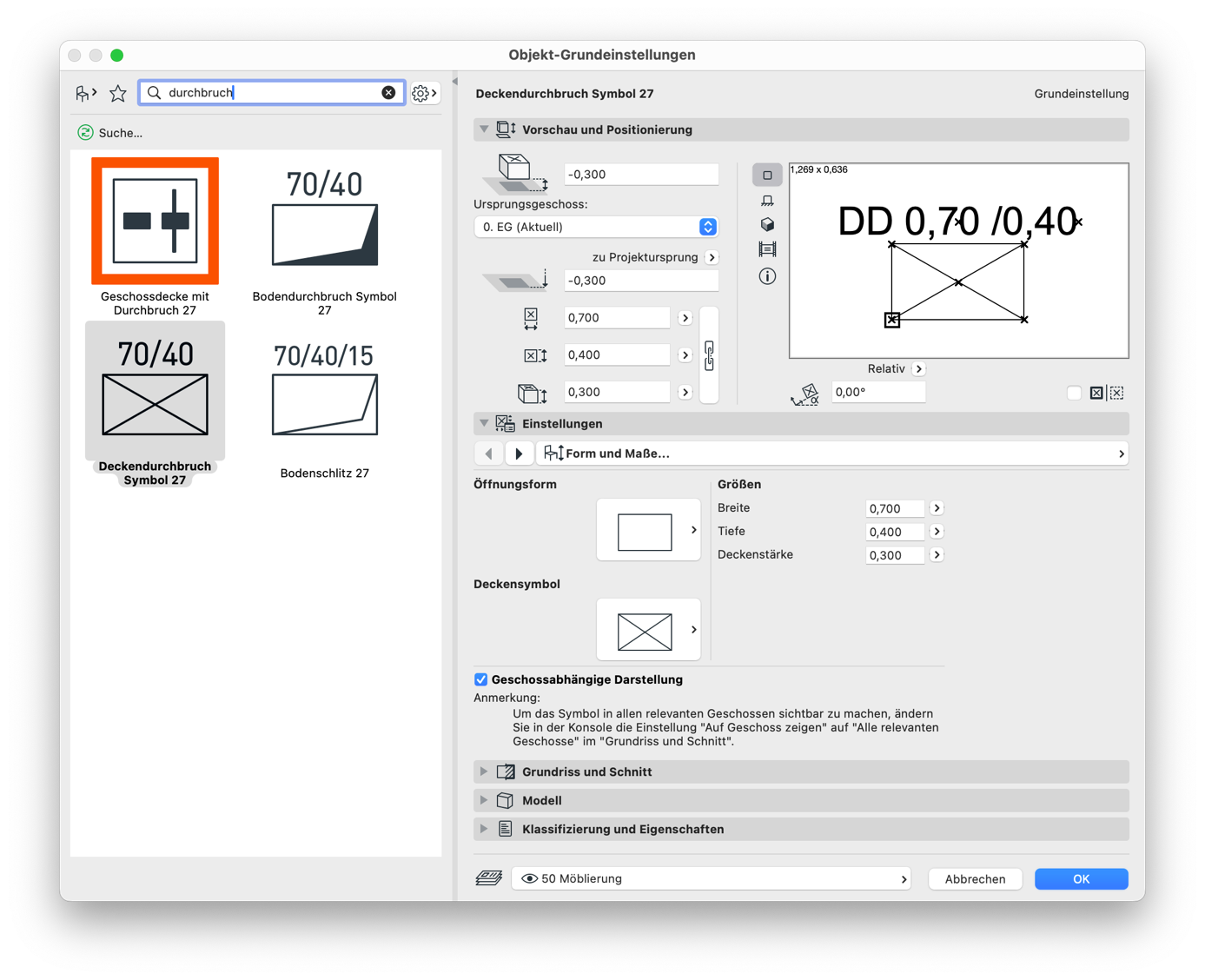

Objekt-Werkzeug verwenden und ein Durchbruch-2D-Objekt im Grundriss einsetzen
3. Einfache Dachfensteröffnung benutzen

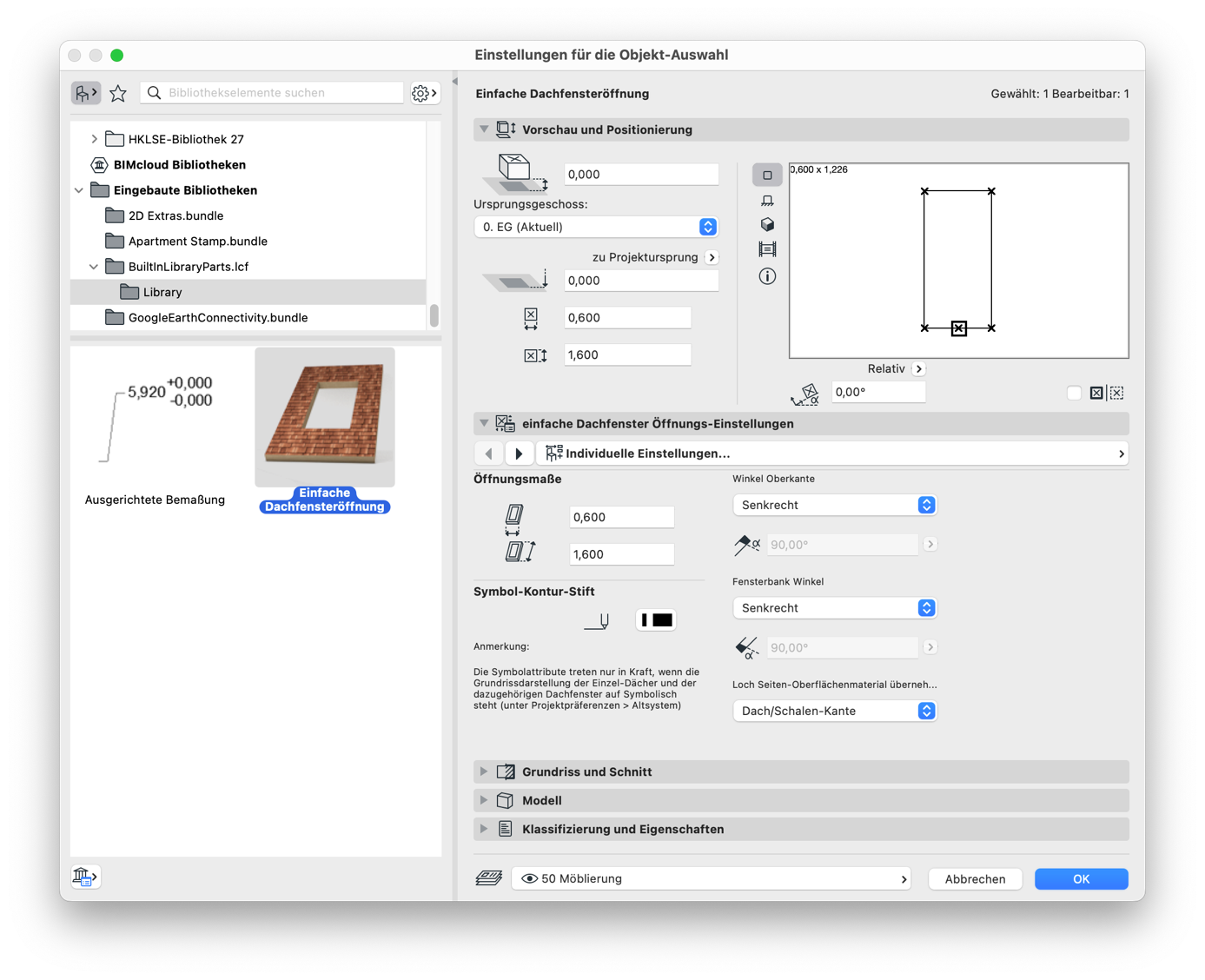

Objekt-Werkzeug verwenden und einfache Dachfensteröffnung im Grundriss oder im 3D einsetzen
