Problemstellung
Wenn eine Auswertung oder Flächenberechnung als mehrseitiges Layout durch die Zeichnungs-Einstellung unter Rahmen > Rahmen an Zeichnung anpassen > Zeichnung auf mehrfache Layouts verteilen gelayoutet wurde und mit Ablage > Sichern als… exportiert wird, dann wird nur die angezeigt Seite des mehrseitigen Layouts exportiert. Alle anderen Seiten des mehrseitigen Layouts fehlen.
Troubleshooting
PDF-Export über ein Publisher-Set
Mehrseitige Layouts können nicht auf einmal mit dem Befehl Ablage > Sichern als… als eine mehrseitige PDF exportiert werden. Damit ein mehrseitiges Layout zu einer mehrseitigen PDF exportiert wird, muss ein Publisher-Set angelegt werden.
Es gibt im Publisher-Set verschiedene Einstellung, die zu unterschiedlichen PDF-Ergebnissen führen:
1. Einzeldatei erstellen

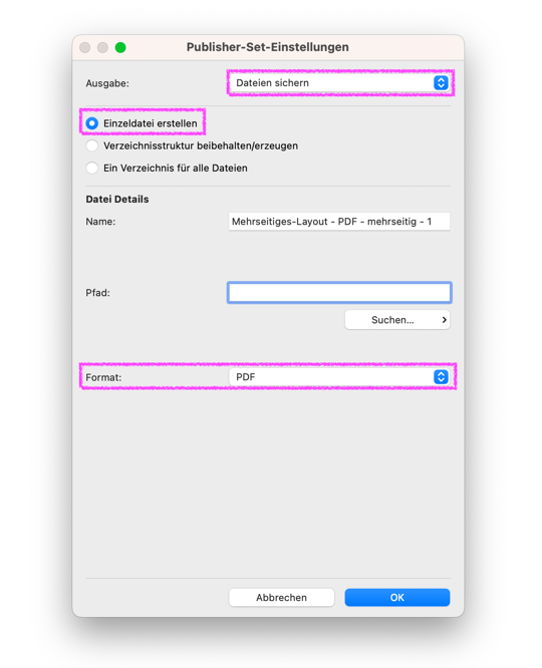

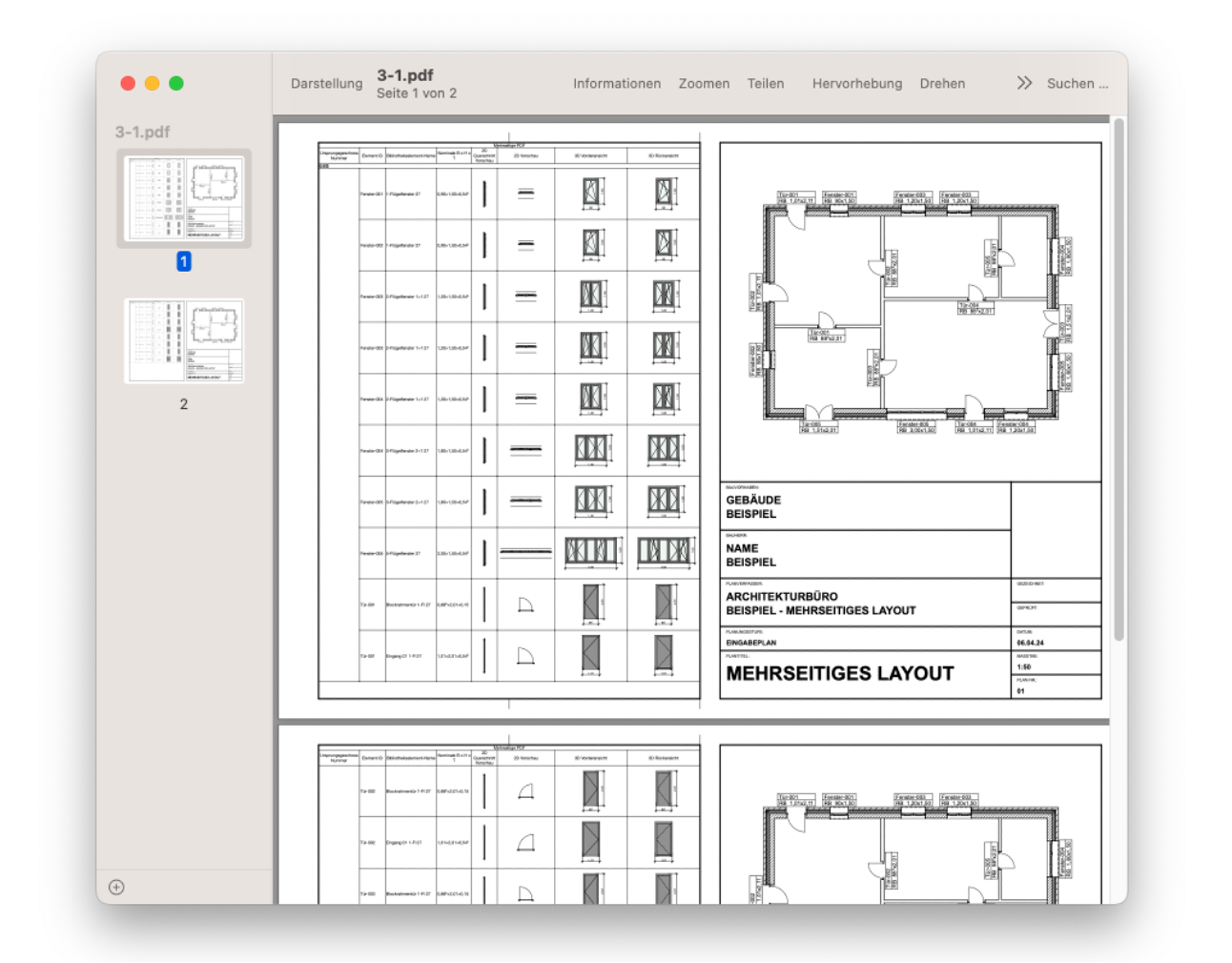

Wenn ein Publisher-Set die Einstellung Einzeldatei erstellen, sowie das Format: PDF ausgewählt hat und ein mehrseitiges Layout oder mehrere mehrseitige Layouts in das Publisher-Set verknüpft wurden, dann wird beim Export alle im Publisher-Set enthaltenen mehrseitigen Layouts zu einer einzigen mehrseitigen PDF-Datei zusammengeführt.
2. Verzeichnisstruktur beibehalten/erzeugen oder Ein Verzeichnis für alle Dateien

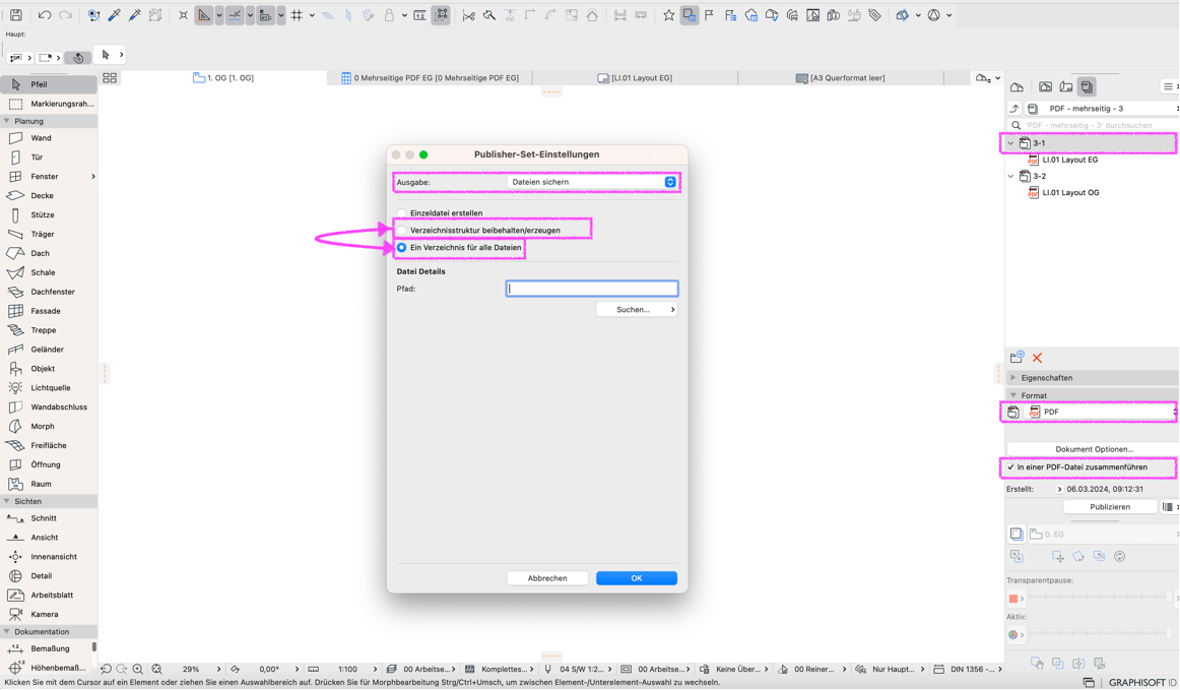

Wenn im Publisher-Set die Einstellung Verzeichnisstruktur beibehalten/erzeugen oder Ein Verzeichnis für alle Dateien ausgewählt ist, können mehrere einzelne mehrseitige PDFs exportiert erstellt werden.

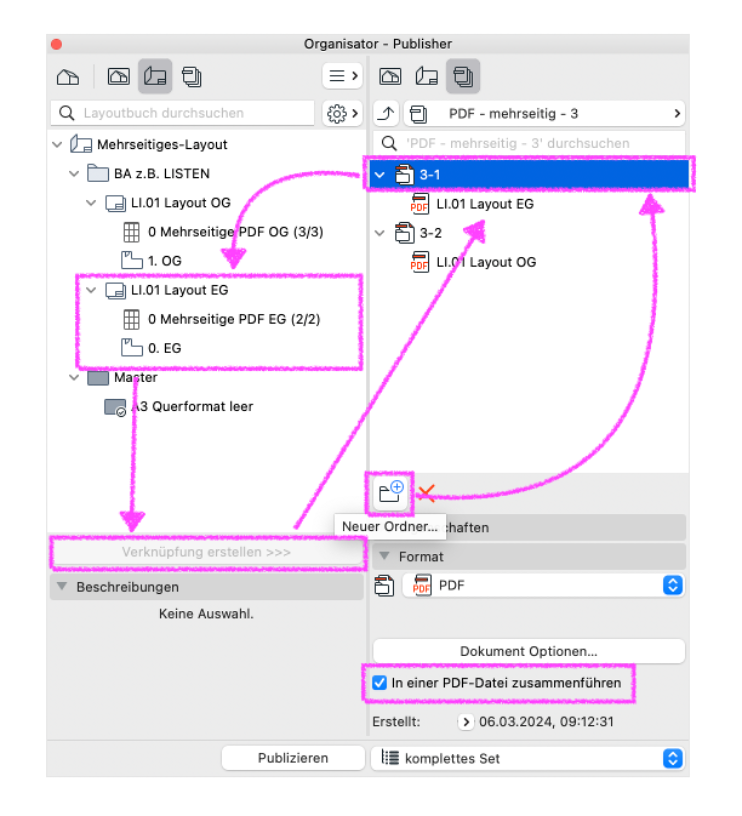

Hierfür muss im Publisher-Set für jede separate mehrseitige PDF ein eigener Ordner angelegt werden. Jeder Ordner enthält ein einzelnes mehrseitiges Layout. Es sollte beachtet werden, dass der Ordner-Name den PDF-Export Namen entspricht.
Anschließend wird der Ordner des verknüpften Layouts ausgewählt. Nach der Auswahl kann das Datei-Format PDF ausgewählt und die Option In einer PDF-Datei zusammenführen aktiviert werden.
Wenn anschließend das komplette Publisher-Set als PDF publiziert wird, wird je Ordner eine mehrseitige PDF exportiert.
